022222 - MIYANO BNE-51 S5
Scarica la scheda tecnica (PDF)
Scrivici su WhatsApp
| Numero di mandrini | 2 |
| Numero di revolver | 2 |
| Lunghezza massima | 90 mm |
| Torretta revolver: | |
| Numero posizione revolver 1 | 12 |
| Numero posizione revolver 2 | 12 |
| Porta utensili rotante azionato revolver 1 | 12 |
| Porta utensili rotante azionato revolver 2 | 12 |
| Giri mandrino | 0 - 4000 t/min |
| Sezione trasversale del gambo dell'utensile | 20 mm |
| Potenca utensili rotante | 2.5 kW |
| Diametro massimo di foratori | 13 mm |
| Capacittà maschiatura M | 8 |
| Torretta a revolver superiore: | |
| Asse X | 175 mm |
| Asse Z | 380 mm |
| Torretta a revolver inferiore: | |
| Asse X | 145 mm |
| Asse Z | 380 mm |
| Mandrino principale: | |
| Foro mandrino | 52 mm |
| Diametro barra max. | 51 mm |
| Lunghezza massima | 90 mm |
| Asse C (mandrino, risolazione) | 0.001 ° |
| Giri mandrino: | |
| con variatore continuo | |
| da | 0 t/min |
| fino | 5000 t/min |
| Potenza del mandrino | 11 / 15 kW |
| Contro mandrino: | |
| Giri massimo | 7000 t/min |
| Diametro massimo tornibile | 41 mm |
| Lunghezza massima | 90 mm |
| Asse C (mandrino, risolazione) | ° |
| Corsa del contromandrino | 450 mm |
| Potenca contro mandrino | 3.7 / 5.5 kW |
| Avanzamento | 0.0001 - 60 mm/min |
| Avanzamenti rapidi X | 18 m/min |
| Avanzamenti rapidi Z | 20 m/min |
| Tempo di esecuzione del mandrino | 39000 Heures |
| Collegamento aria compressa | 6 bar |
| Collegamento 50 Hz 3x | 380 Volt |
| Potenza installata totale | 44 kVA |
| Peso della macchina circa | 7800 kg |
| Dimensioni macchina: | |
| Lunghezza | 2690 mm |
| Larghezza | 2080 mm |
| Altezza | 1925 mm |
| Accessori diversi: | |
| Refrigerazione | |
| Volantino elettronico | |
| Asse C | |
| Collettore di parti | |
| Nastro trasportatore | |
| Convogliatore di trucioli | |

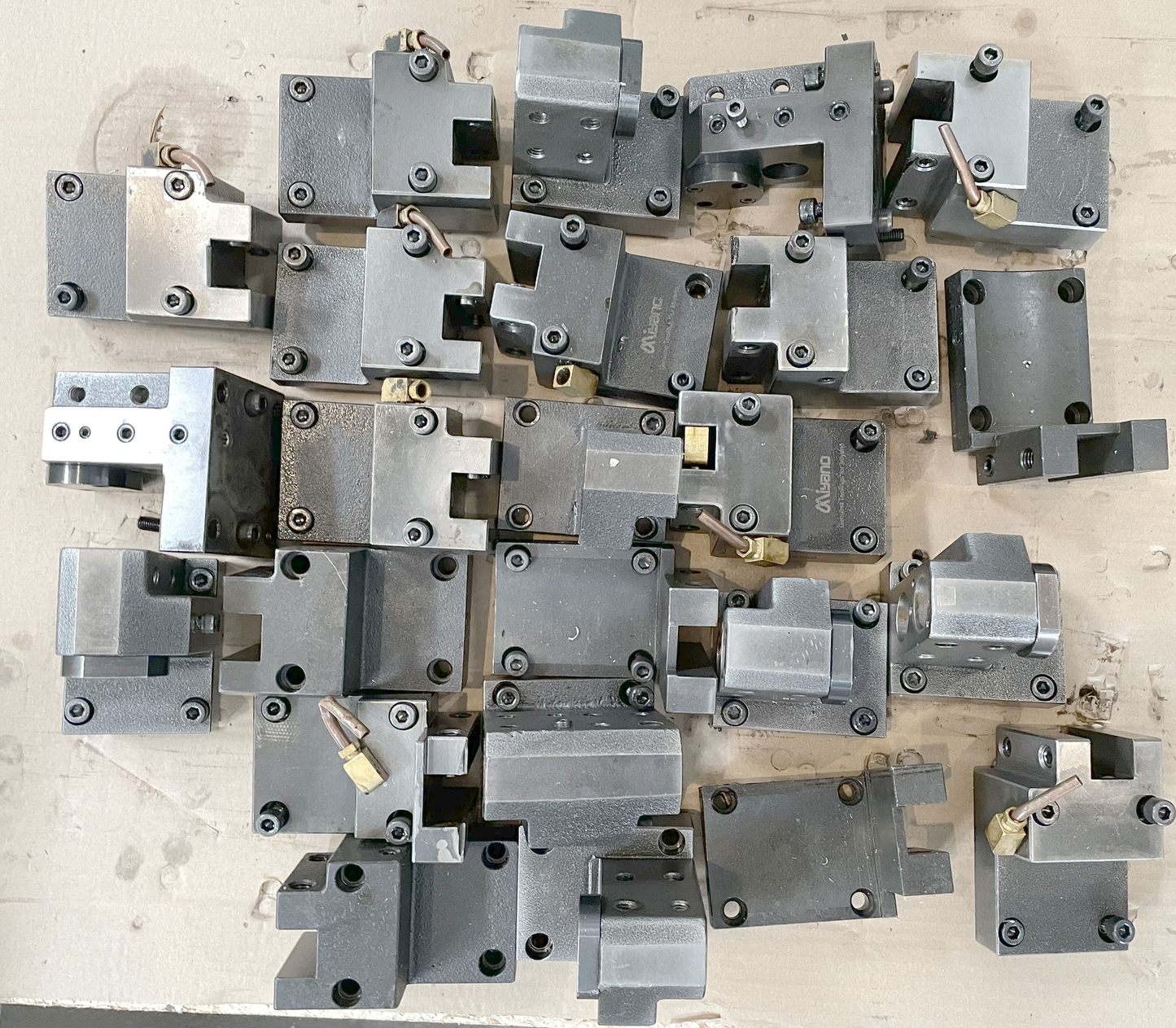

| Set di portautensili | |
| Luce di stato |
