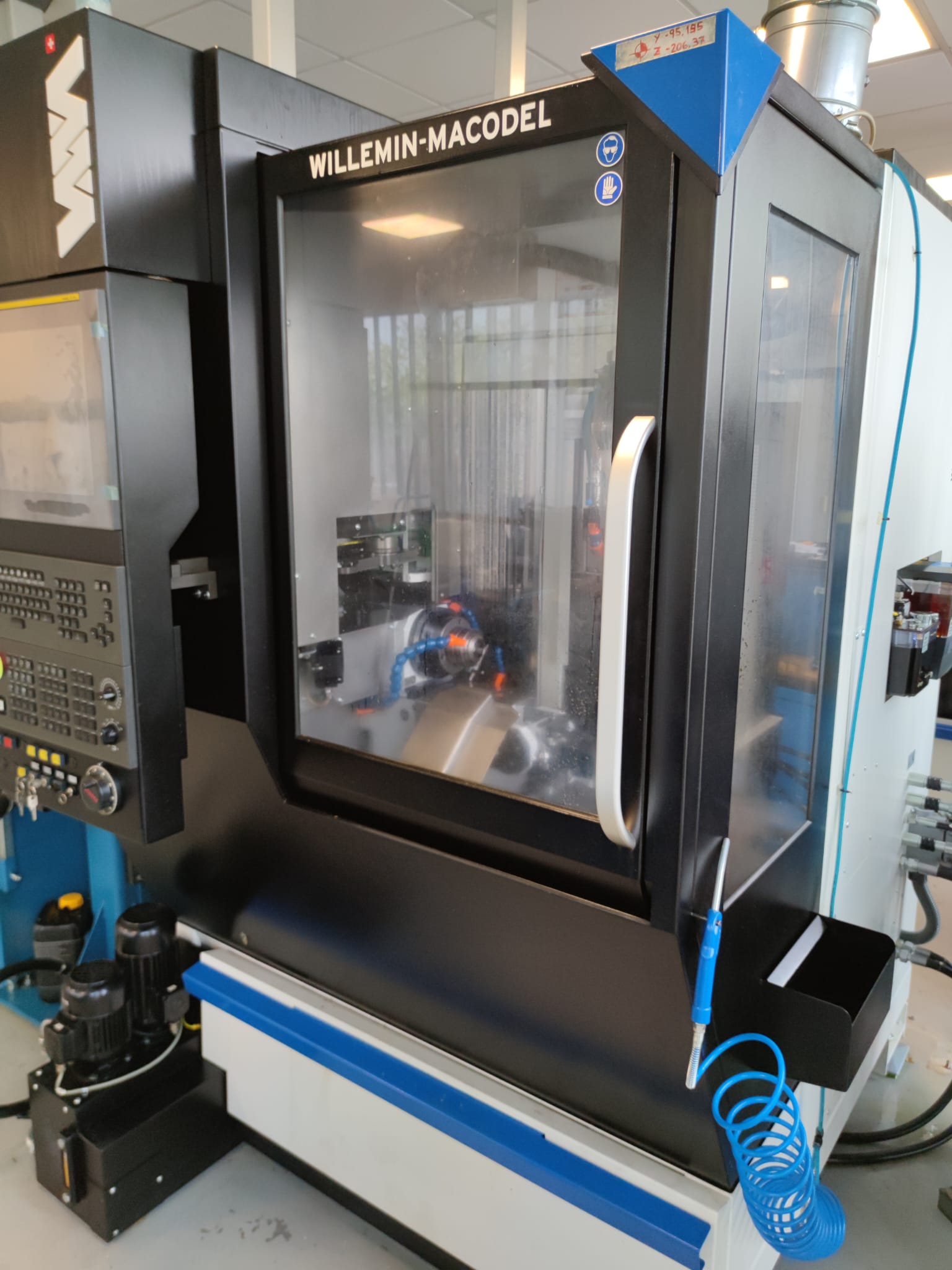

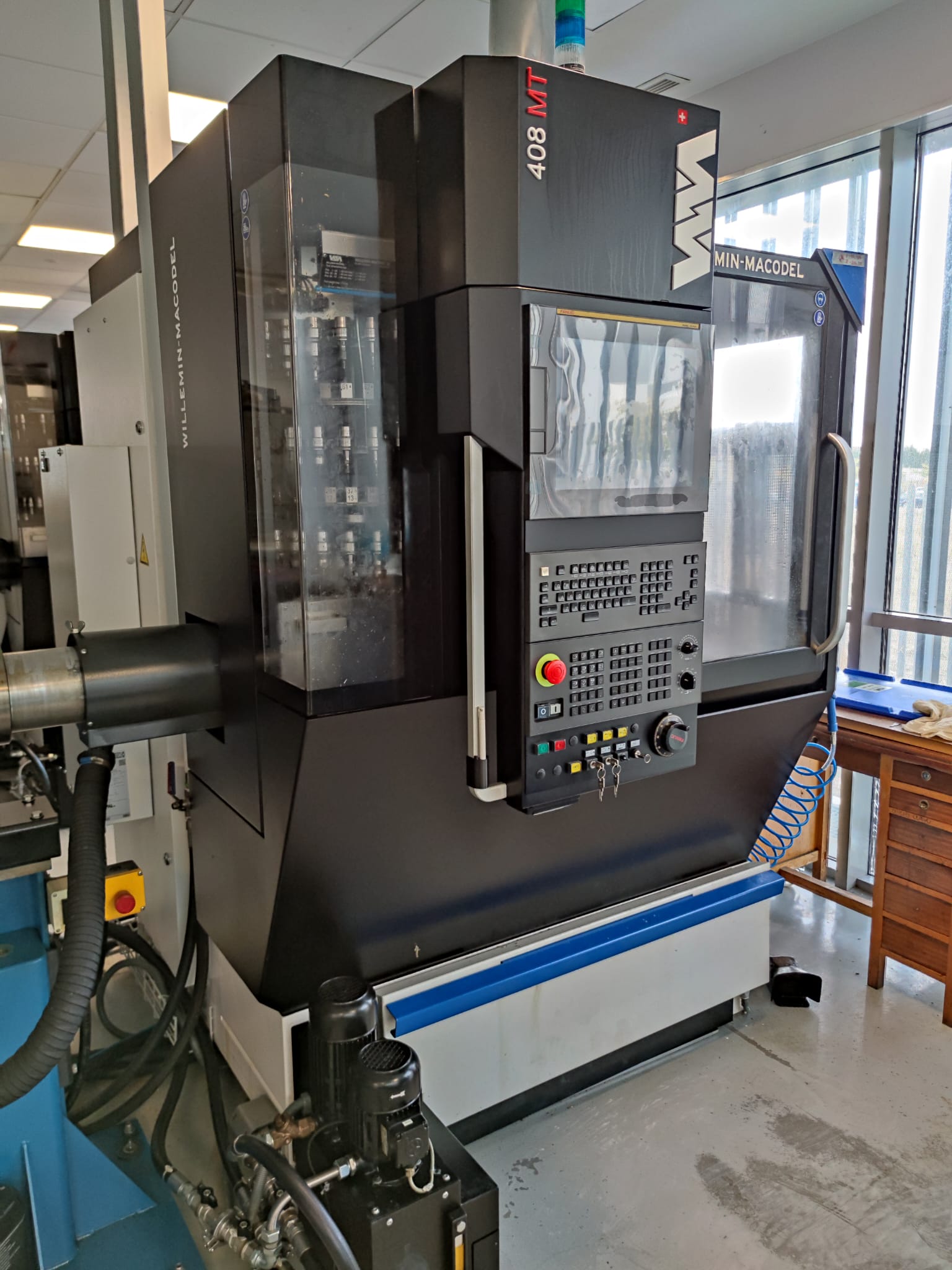

WILLEMIN MACODEL 408 MT
Scarica la scheda tecnica (PDF)
Serve Aiuto? Scrivici su WhatsApp!
WILLEMIN MACODEL 408 MT è un Centro di lavoro e tornire da barre progettato per garantire precisione, elevata accuratezza e affidabilità. Capacità: 7 assi (5 simultanei), corse X250 Y200 Z310 mm, A 360°, B -45°/+115°, passaggio barra Ø32 mm, magazzino 72 posti, utensili L95 mm, Ø con posti liberi 80 mm, peso utens. 1 kg, cambio 0,8 s. Specifiche: attacco HSK E-40, mandrino 500–30.000 t/min (variatore), alimentazione 3x400 V 50 Hz, potenza 16 kVA, peso macchina ~2100 kg, ingombro 1840×2450×1385 mm. Accessori: BLUM Z-MT, Renishaw OMP 400 + AXISET HD-TB, caricatore LNS Super Hydrobar. Consente tolleranze strette; impieghi tipici: automotive, orologeria, utensileria, aerospaziale, medicale.
Dati tecnici forniti a titolo puramente indicativo
| Numero di assi totale | 7 |
| Numero di assi simultanea | 5 |
| Corsa longitudinale (X-asse) | 250 mm |
| Corsa trasversale (Y-assi) | 200 mm |
| Corsa verticale (Z-Asse) | 310 mm |
| Asse A | 360 ° |
| Risoluzione | 0.001 |
| Asse B | -45° +115° |
| Risoluzione | 0.0001 |
| Asse C | |
| Diametro barra | 32 mm |
| Magazzino utensili numero di posti utensile | 72 |
| Diametro massimo del utensili max. | mm |
| Diametro massimo con acconto posto libero | 80 mm |
| Lunghezza massima del utensili | 95 mm |
| Peso del utensili mass. | 1 kg |
| Tempo cambio utensili | 0.8 s |
| Attaco cono mandrino: HSK | E-40 |
| Velocità mandrino: | |
| con variatore continuo | |
| da | 500 t/min |
| fino | 30'000 t/min |
| Collegamento 50 Hz 3x | 400 Volt |
| Potenza installata totale | 16 kVA |
| Peso della macchina circa | 2100 kg |
| Dimensioni macchina: | |
| Lunghezza | 1840 mm |
| Larghezza | 2450 mm |
| Altezza | 1385 mm |
| Accessori diversi: | |
| Refrigerazione | |
| Apparecchio di misurazione dell'utensili | BLUM Z-MT |
| Dispositivo di misura automatico senza contatto | Renishaw OMP 400 + AXISET HD-TB |

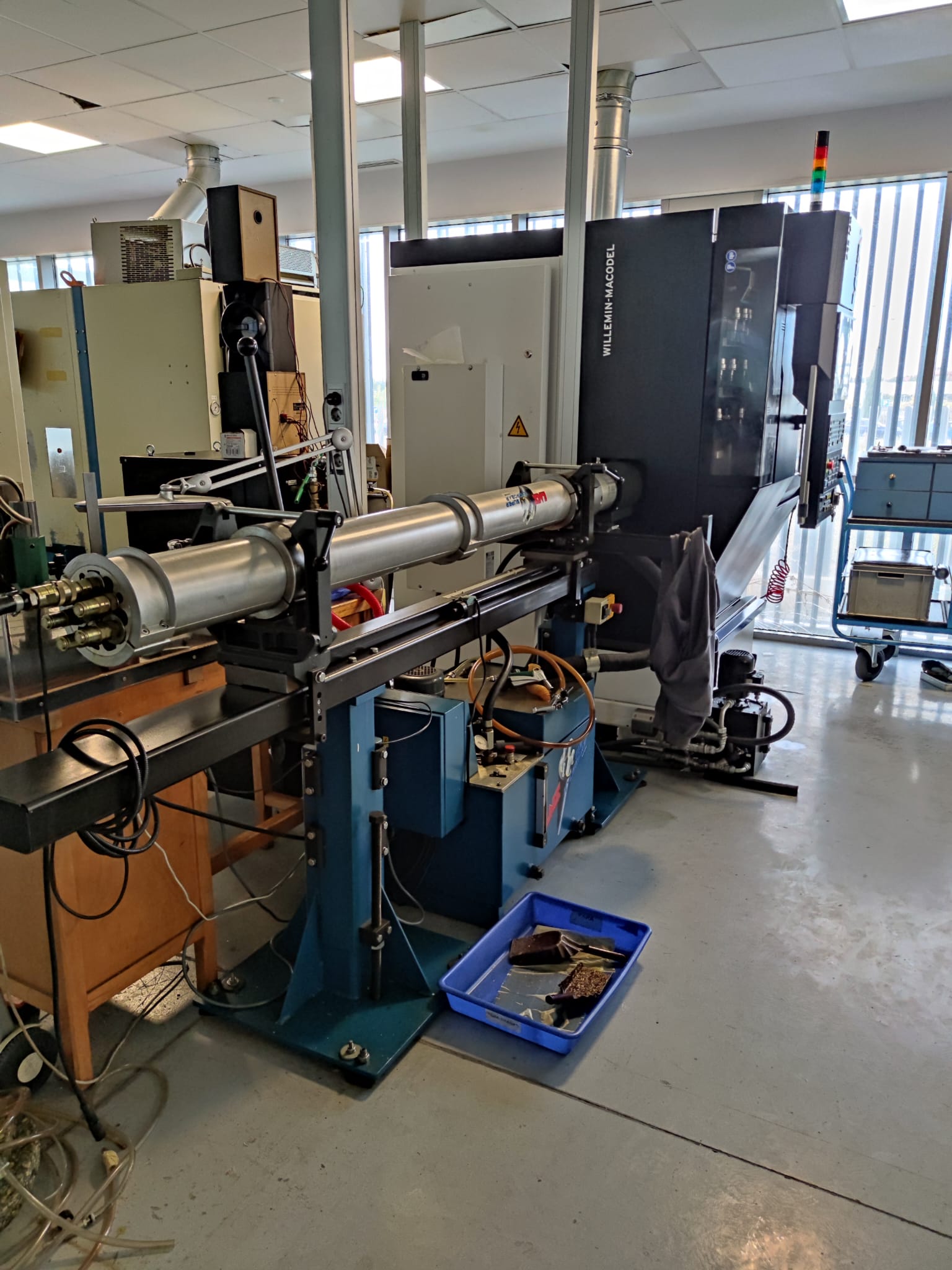

| Caricatore autom. della barra | LNS Super Hydrobar |
