WILLEMIN MACODEL 508 S 2 LINEAR
Scarica la scheda tecnica (PDF)
Serve Aiuto? Scrivici su WhatsApp!
| Numero di assi totale | 6 |

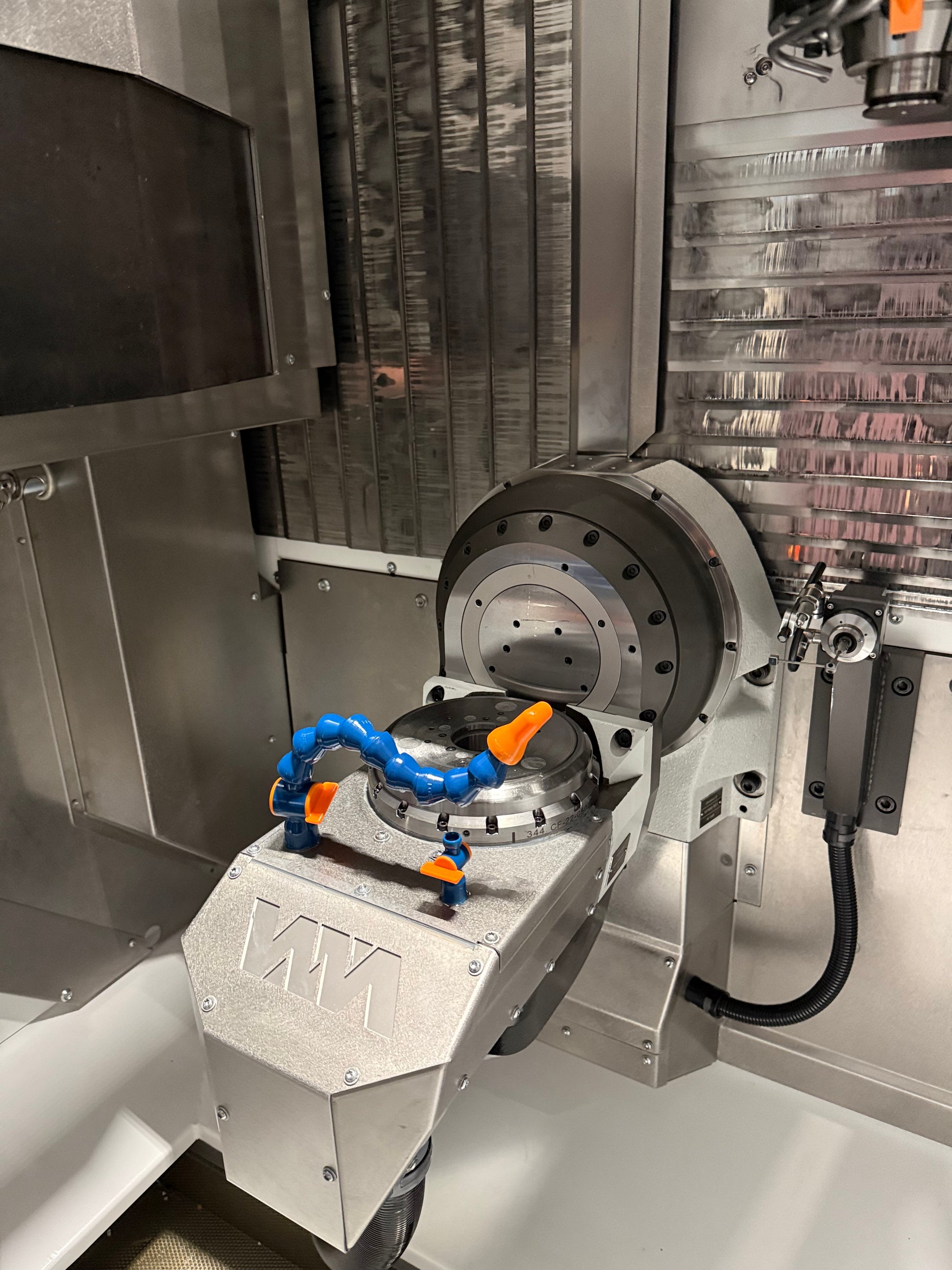

| Tavola circolare: diametro | 180 mm |
| Peso mass. su tavola | 15 kg |
| Corsa longitudinale (X-asse) | 400 mm |
| Corsa trasversale (Y-assi) | 200 mm |
| Corsa verticale (Z-Asse) | 385 mm |
| Asse W | |
| Inclinazione asse B | -100 / +30 ° |
| Asse B | ° |
| Risoluzione | 0.0001 |
| Asse C | |
| Risoluzione | 0.0001 ° |
| Giri della tavola: | |
| Giri della tavola | 200 t/min |
| con variatore continuo | |
| Coppia di tenuta del piano del tavolo | 400 Nm |
| Invertitore di utensili: | |
| numero utensili | 48 |
| Diametro massimo del utensili max. | 50 mm |
| Diametro massimo con acconto posto libero | 80 mm |
| Lunghezza massima del utensili | 130 mm |
| Peso del utensili mass. | 1 kg |
| Tempo cambio utensili | 0.8 s |
| Tempo medio da chip a chip | 3 s |

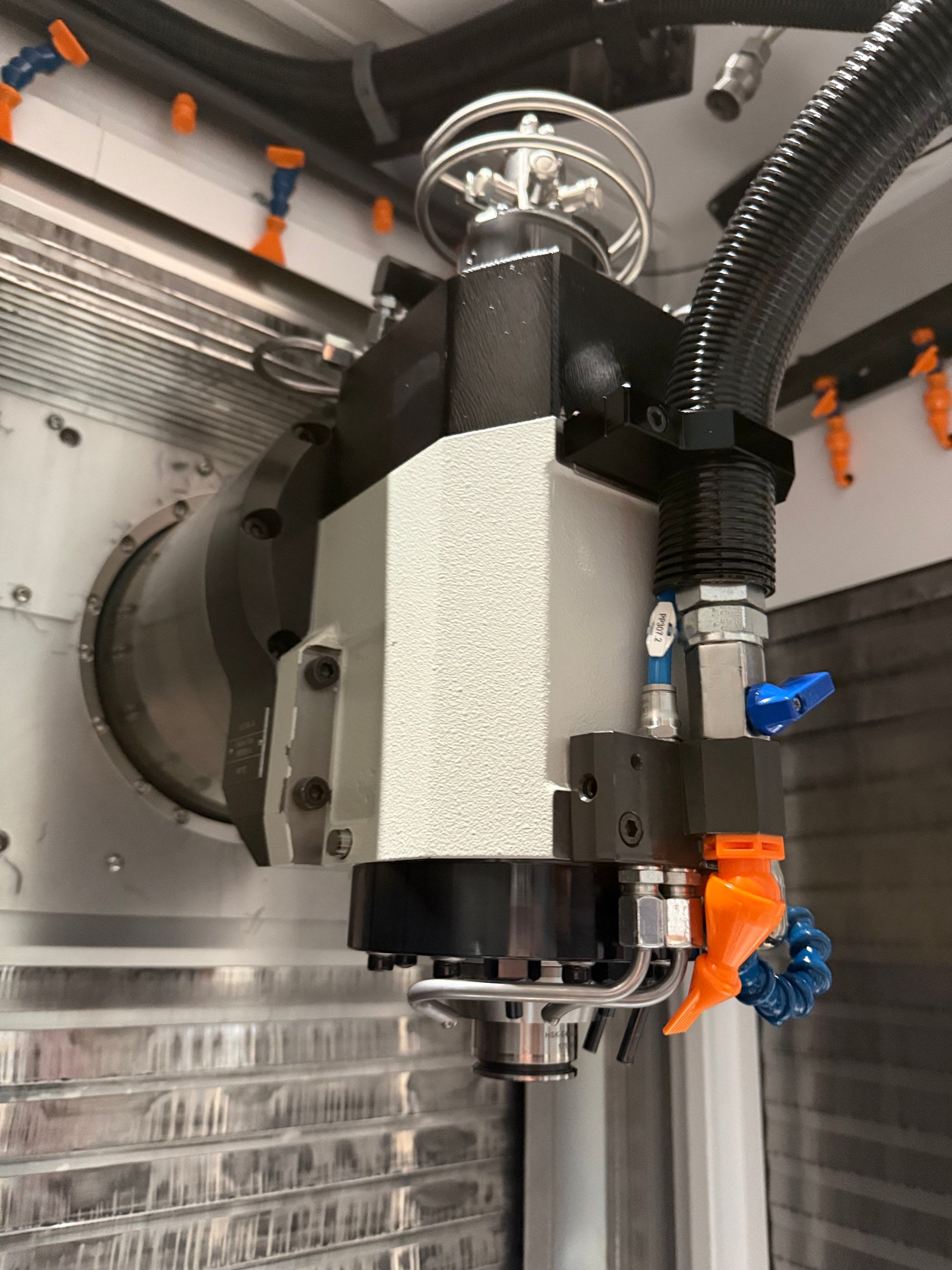

| Attaco cono mandrino: HSK | E40 |
| Velocità mandrino: | |
| con variatore continuo | |
| da | 50 t/min |
| fino | 42000 t/min |
| Avanzamenti rapidi: | 60 m/min |
| Accelerazione | 10 m/s |
| Collegamento aria compressa | 6 bar |
| Collegamento 50 Hz 3x | 400 Volt |
| Potenza del mandrino | 10 / 15 kW |
| Momento torcente mass. | 8 / 12 Nm |
| Potenza installata totale | 35 kVA |
| Peso della macchina circa | 5000 kg |
| Dimensioni macchina: | |
| Lunghezza | 1870 mm |
| Larghezza | 2210 mm |
| Altezza | 22220 mm |
| Accessori diversi: | |
| Robot di carico | FANUC LR Mate 200iD/7L |
| Refrigerazione | |
| Refrigerante centro mandrino | |
| Palpatore utensili | BLUM 3D type Z-MT |

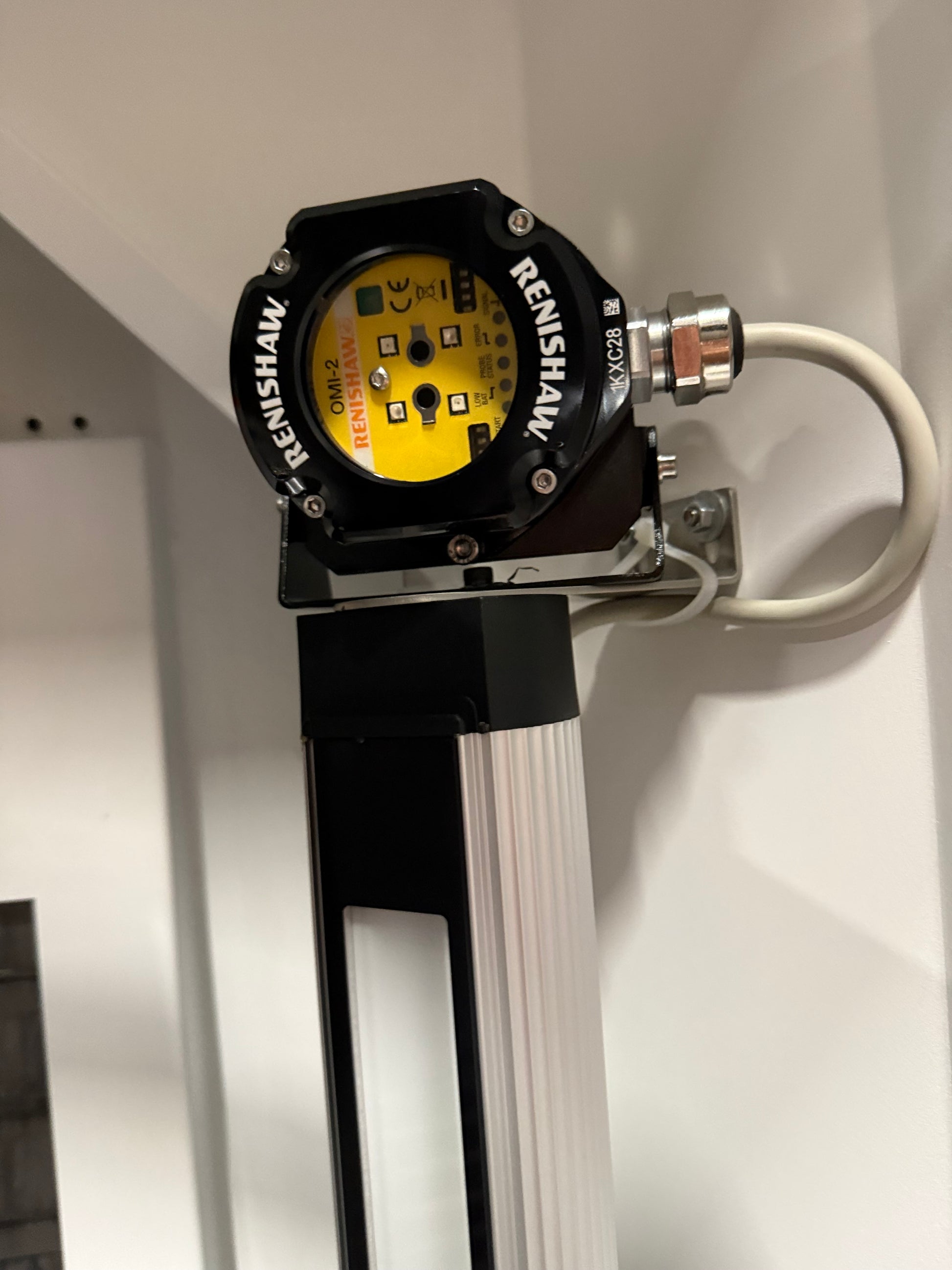

| Palpatore da lavoro Renishaw | OMP 400 |
| Controllo del utensile | |
| Lampada | |
| Aspiratore nebbia d'olio (disoleatore) | Donaldson DMC-MINI-MMA |
| Filtro per refrigerazione | Turbo Separator type 10 |
| Refrigerzione del mandrino | |
| Stabilisazzione temperatura lubrificazione | |
| Lubrificazione centralizzata automatico | |
| Impianto antincendio | |
| Armadio elettrico Condizionatore d'aria | |
| Pedale | |
| Luce di stato |

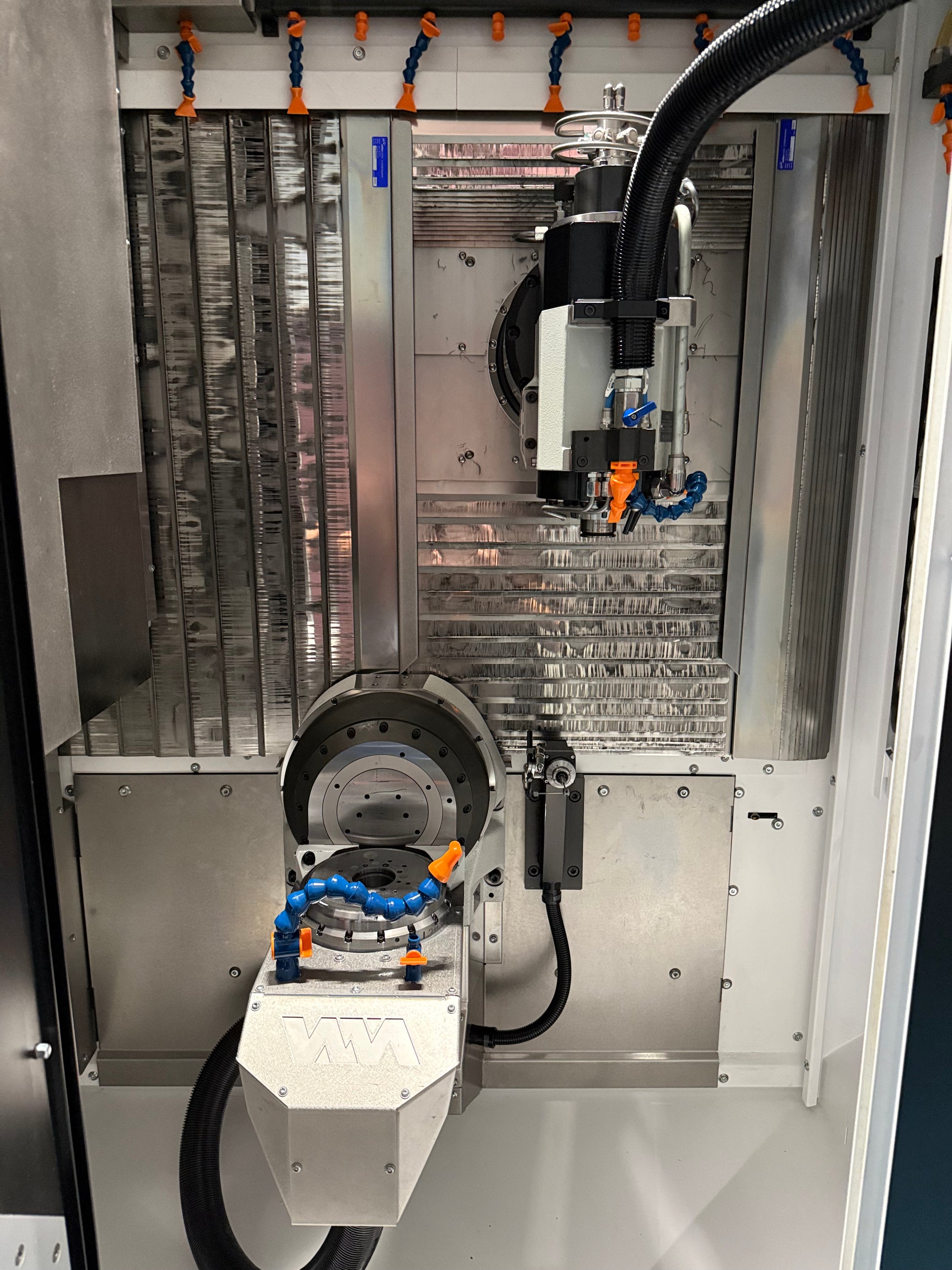

WILLEMIN MACODEL 508S2 è un centro di lavoro verticale ad alta precisione, progettato per garantire precisione, elevata accuratezza e affidabilità. Capacità: 6 assi; tavola Ø180 mm, carico max 15 kg; corse X400 Y200 Z385 mm; B -100/+30°; risoluzione 0,0001. Specifiche: mandrino HSK E40 50–42000 rpm; potenza 10/15 kW; coppia 8/12 Nm; rapidi 60 m/min; accelerazione 10 m/s²; alimentazione 3×400V 50Hz; potenza installata 35 kVA; peso ≈5000 kg. Accessori: palpatore utensili BLUM 3D Z‑MT, palpatore pezzo Renishaw OMP400, aspiratore nebbia Donaldson, filtro Turbo Separator, lubrificazione centralizzata. Ideale per tolleranze strette in automotive, orologeria, aerospaziale, medicale e costruzione macchine.
Dati tecnici forniti a titolo puramente indicativo
