IT DMG ULTRASONIC è un centro di lavoro a 5 assi per precisione, alta accuratezza e affidabilità. X120 Y120 Z200 mm; tavola Ø190 mm, carico 10 kg; A -10/+120°, C 360°. Mandrino HSK32 0–40.000 rpm; magaz. 60 posti. Avanz.10.000 mm/min; 3x400V, 25 kW; peso 1800 kg; dim. 2400×1600×1900 mm. Accessori: EROWA, IKZ 40 bar, palpatore Renishaw. Consente tolleranze strette; settori: automotive, aerospaziale, medicale, orologeria.
| Numero di assi totale | 5 |
| Diametre della tavola circolare | 190 mm |
| Peso mass. su tavola | 10 kg |
| Corsa longitudinale (X-asse) | 120 mm |
| Corsa trasversale (Y-assi) | 120 mm |
| Corsa verticale (Z-Asse) | 200 mm |
| Angolo di rotazione (axe-a) | -10 / +120 ° |
| Asse C | 360 ° |
| Giri della tavola | 150 t/min |
| Magazzino utensili numero di posti utensile | 60 |
| Diametro massimo del utensili max. | 30 mm |
| Lunghezza massima del utensili | 130 mm |
| Tempo medio da chip a chip | 15 s |
| Attaco cono mandrino: HSK | 32 |
| Velocità mandrino: | |
| con variatore continuo | |
| da | 0 t/min |
| fino | 40000 t/min |
| Avanzamenti di lavoro | 10000 mm/min |
| Avanzamenti rapidi: | 10 m/min |
| Collegamento aria compressa | 6 bar |
| Collegamento 50 Hz 3x | 400 Volt |
| Potenza totale installata | 25 kW |
| Peso della macchina circa | 1800 kg |
| Dimensioni macchina: | |
| Lunghezza | 2400 mm |
| Larghezza | 1600 mm |
| Altezza | 1900 mm |
| Accessori diversi: | |
| Sistema di bloccaggio a punto zero | EROWA |
| Set di portautensili | |
| Refrigerazione | |
| Filtro refrigerante aggiuntivo | |

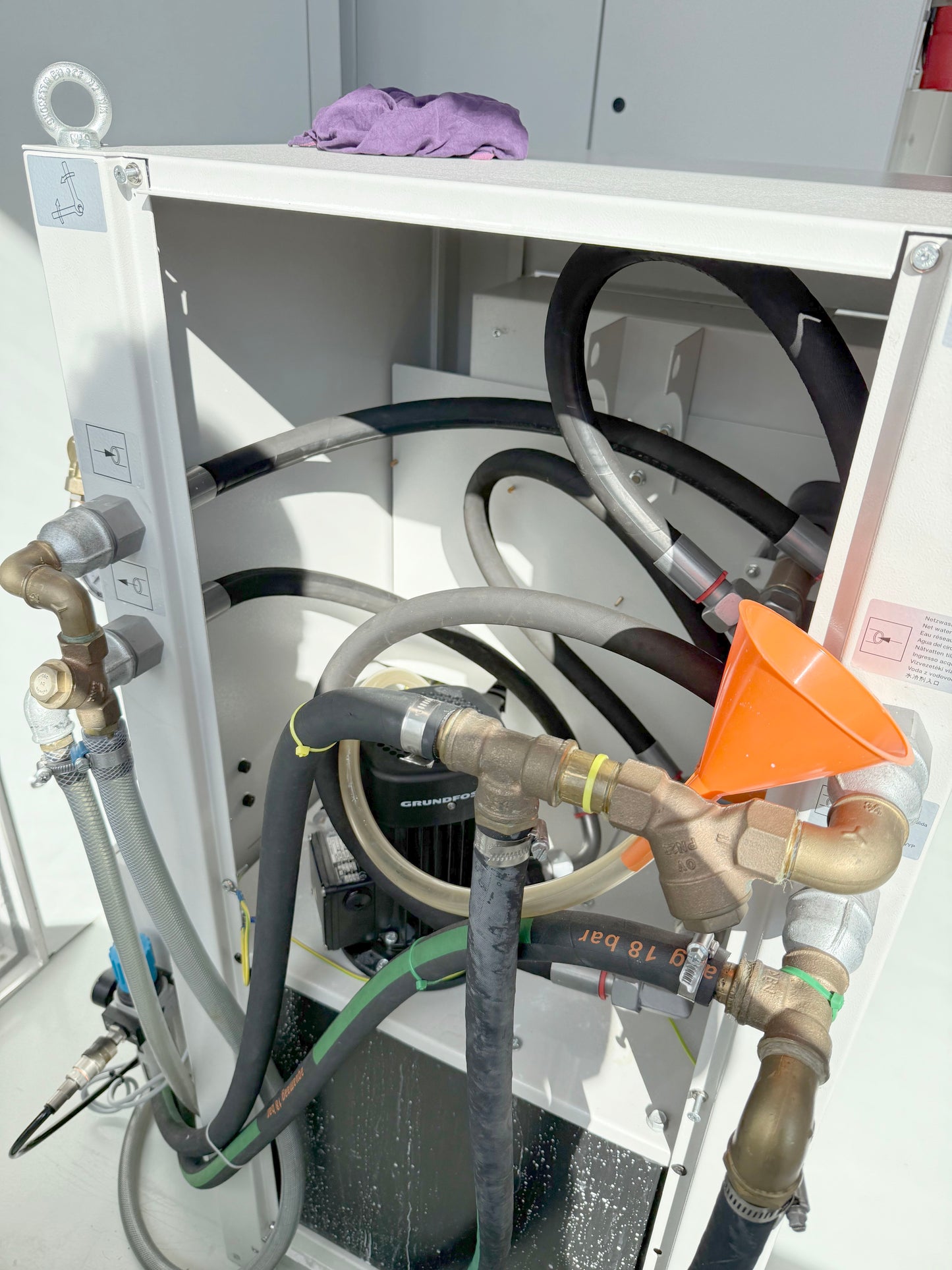

| Refrigerante centro mandrino | 40 bar |
| Palpatore da lavoro Renishaw | |
| Magazzino pezzi lineare | |
| Tipo | PH2/120 |
| Aspiratore nebbia d'olio (disoleatore) | |
| Refrigerzione del mandrino | |
| Misurazione laser degli utensili | BLUM |
| Impianto antincendio | |
| Armadio elettrico Condizionatore d'aria |
