FOREST-LINE SERAMILL V3 270 2T è una Fresatrice a portale progettata per lavorazioni ad elevata precisione, alta accuratezza e affidabilità di processo. Dispone di 2 tavole (lunghezze 3000 mm e 4000 mm, larghezza 2000 mm), corsa X 5000 mm (con 1 tavola), Y 3400 mm, Z 1250 mm, passi A ±135°/2.5° e C 360°/2.5°; passaggio tra montanti 2700 mm, portata massima su tavola 10.000 kg. Specifiche principali: attacco mandrino SK50, giri mandrino 10–6000 t/min, motore mandrino 31 kW, coppia 430 Nm, potenza installata 90 kVA; avanzamenti assi 1–30.000 mm/min; avanzamenti rapidi X 30’000 m/min, Y 40’000 m/min, Z 30’000 m/min; alimentazione 3x 400 V 50 Hz. Dotazioni: magazine utensili 120 posti, portautensili rotante 700 pz, taratura utensili automatica BLUM, palpatore pezzo M&H. Consente tolleranze strette ed è indicata per automotive, aerospaziale, macchine utensili, medicale e orologeria.
Dati tecnici forniti a titolo puramente indicativo
La macchina deve essere smontata e ritirata in loco dall'acquirente. È possibile visionarla previo appuntamento.
| Numero di tavole | 2 |
| Lunghezza della tavola | 3000 mm |
| Larghezza della tavola | 2000 mm |
| Lunghezza della tavola | 4000 mm |
| Larghezza della tavola | 2000 mm |
| Superficie dei fissaggio: | |
| Lunghezza | 8100 mm |
| Larghezza | 2000 mm |
| Numero scanalatura a T: | 9 |
| Larghezza della scanalatura a T | 22H12 mm |
| Distanze tra le scanalature a T | 200 mm |
| Asse X | 9600 mm |
| Asse X (con 1 tavola) | 5000 mm |
| Asse Y | 3400 mm |
| Asse Z | 1250 mm |
| Asse A | +/- 135° / 2.5° |
| Unità di oreantagione del riduttore Hirth | |
| Asse C | 360° / 2.5° |
| Unità di oreantagione del riduttore Hirth | |
| Passaggio fra montante | 2700 mm |
| Peso mass. su tavola | 10000 kg |
| Attaco cono mandrino: SK | 50 |
| Magazzino utensili numero di posti utensile | 120 |
| Testa per fresare universale | |
| Giri mandrino: | |
| da | 10 t/min |
| fino | 7500 t/min |
| Avanzamenti: | |
| Asse X da | 1 mm/min |
| fino | 30000 mm/min |
| Asse Yda | 1 mm/min |
| fino | 30000 mm/min |
| Asse Z da | 1 mm/min |
| fino | 30’000 mm/min |
| Avanzamenti rapidi: | |
| Asse X | 30’000 m/min |
| Asse Y | 40’000 m/min |
| Asse Z | 30’000 m/min |
| Collegamento 50 Hz 3x | 400 Volt |
| Motore mandrino | 31 kW |
| Coppia mandrino | 430 Nm |
| Potenza installata totale | 90 kVA |
| Lunghezza | 22000 mm |
| Larghezza | 7500 mm |
| Altezza | 5020 mm |
| Accessori diversi: | |

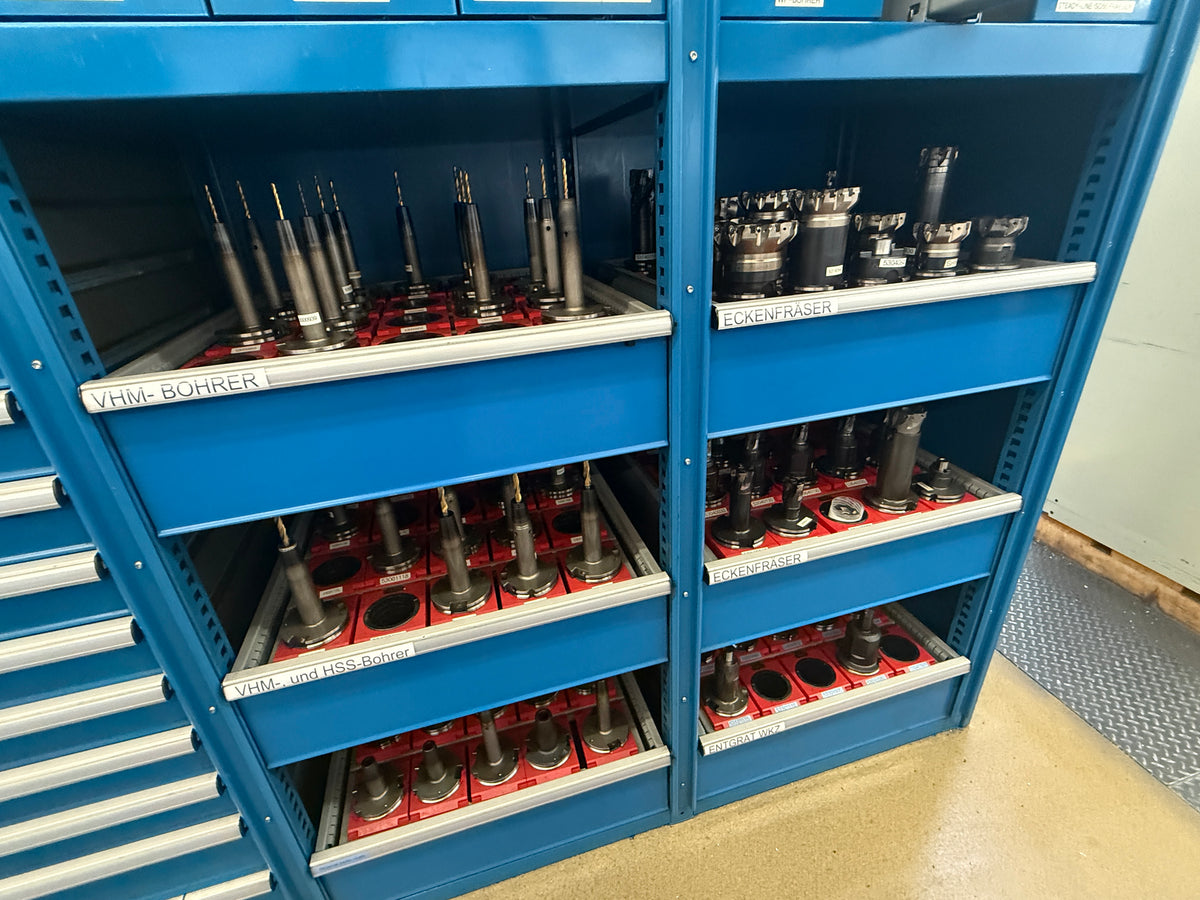

| Portautensili rotante (num.) | 700 pce |
| Taratura automatica utensili | BLUM |
| Palpatore da lavoro | M&H |
| Convogliatore di trucioli | |
| Refrigerazione | |
| Refrigerante centro mandrino | |
| Ricambi vari |
