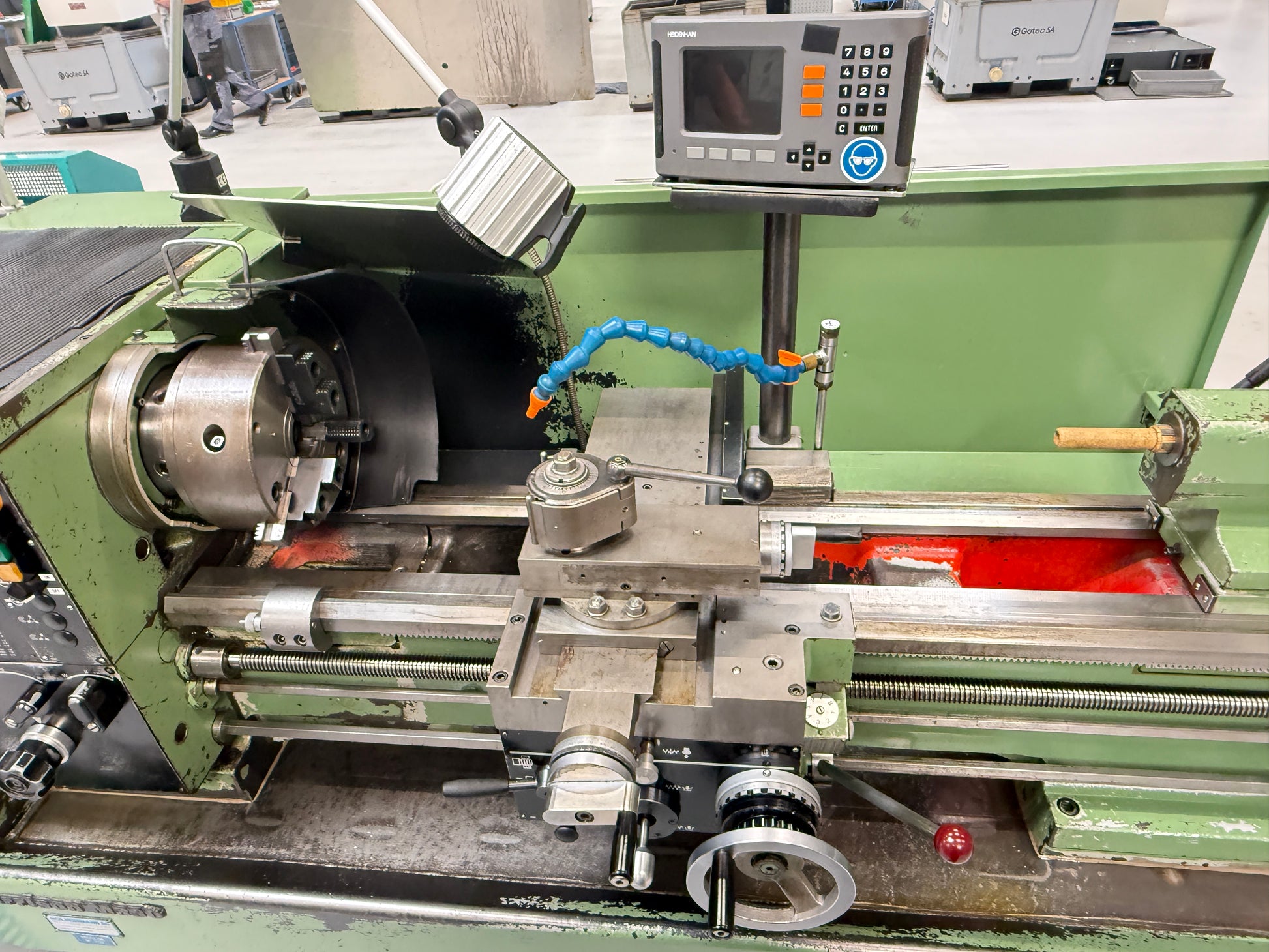

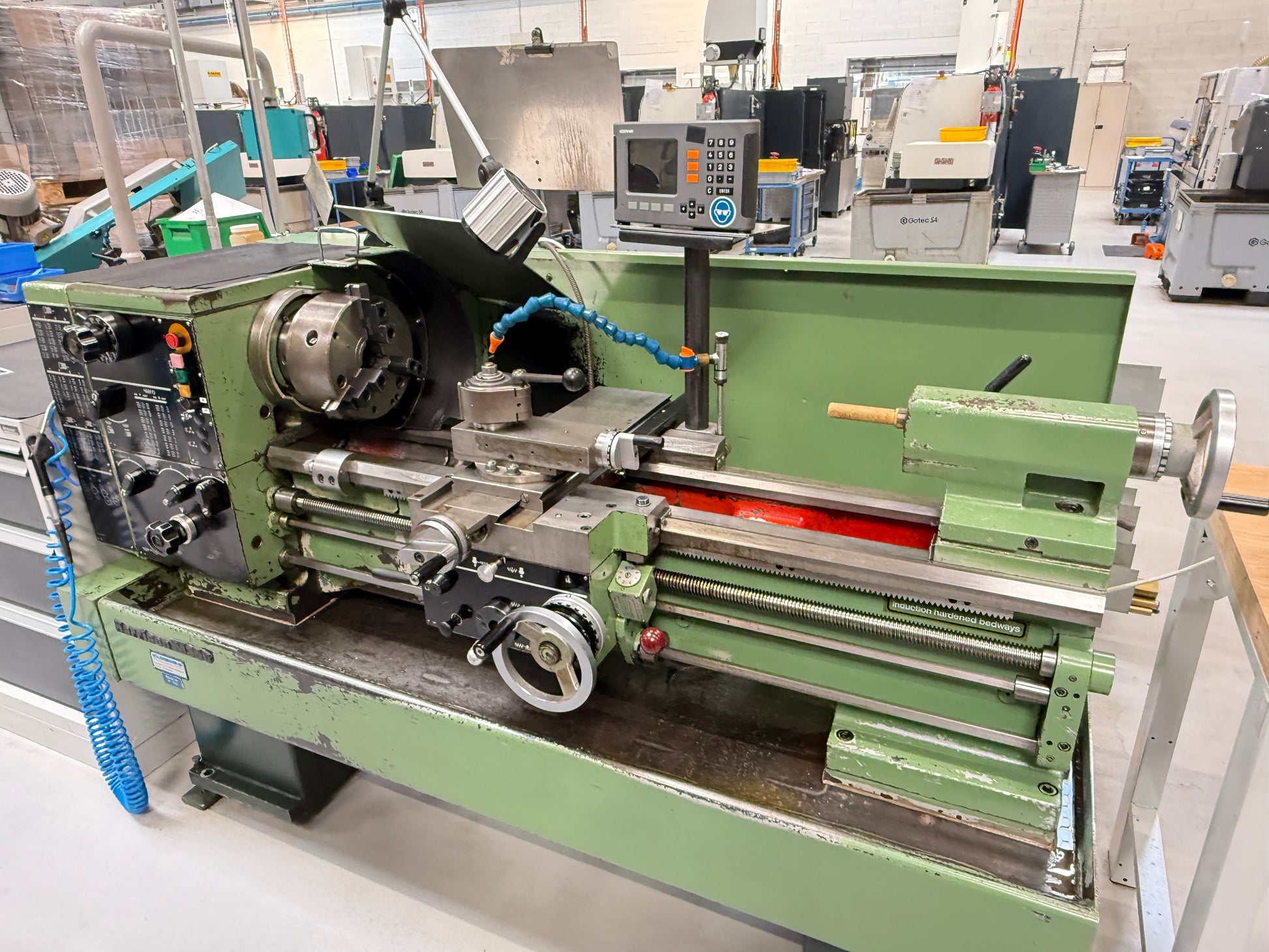

HARRISON M 350 est un Tour mécanicien de haute précision, conçu pour grande exactitude et fiabilité. Capacités: hauteur de pointes 190 mm, distance entre pointes 1000 mm, diamètre admis au-dessus du chariot 230 mm, au‑dessus du banc 380 mm, alésage de broche 54 mm, Camlock D1-6. Caractéristiques principales: 12 rapports 40–2250 tr/min; avances longitudinales 0,04–2,24 mm/tr, transversales 0,02–1,12 mm/tr; moteur broche 5,5 kW; 3x380 V 50 Hz; poids ≈1800 kg; dimensions 2200×1000×1400 mm; affichage digital 3 axes. Équipements: mandrin 3 mors, lunette 3 mâchoires repliable, porte-outil MULTIFIX à changement rapide. Permet d'obtenir des tolérances serrées; applications typiques: automobile, aérospatial, horlogerie, mécanique de précision et médical.
| Hauteur de pointes | 190 mm |
| Distance entre pointes | 1000 mm |
| Diamètre admis au-dessus du chariot | 230 mm |
| Diamètre admis au-dessus du banc | 380 mm |
| Alésage de la broche | 54 mm |
| Nez de broche: | |
| Camlock | D1-6 |
| Vitesses de broche: | |
| nombre (étages) | 12 |
| de | 40 t/min |
| à | 2250 t/min |
| Avances: | |
| Variateur (réglage progressif) | |
| Longitudinales: | |
| de | 0.04 mm/t |
| à | 2.24 mm/t |
| Transversales: | |
| de | 0.02 mm/t |
| à | 1.12 mm/t |
| Branchement 50 Hz 3x | 380 Volt |
| Moteur de la broche | 5.5 kW |
| Poids de la machine env. | 1800 kg |
| Encombrement machine: | |
| Longueur | 2200 mm |
| Largeur | 1000 mm |
| Hauteur | 1400 mm |
| Visualisateur digital, nombre d'axes: | 3 |
| Mandrin 3-chiens | |

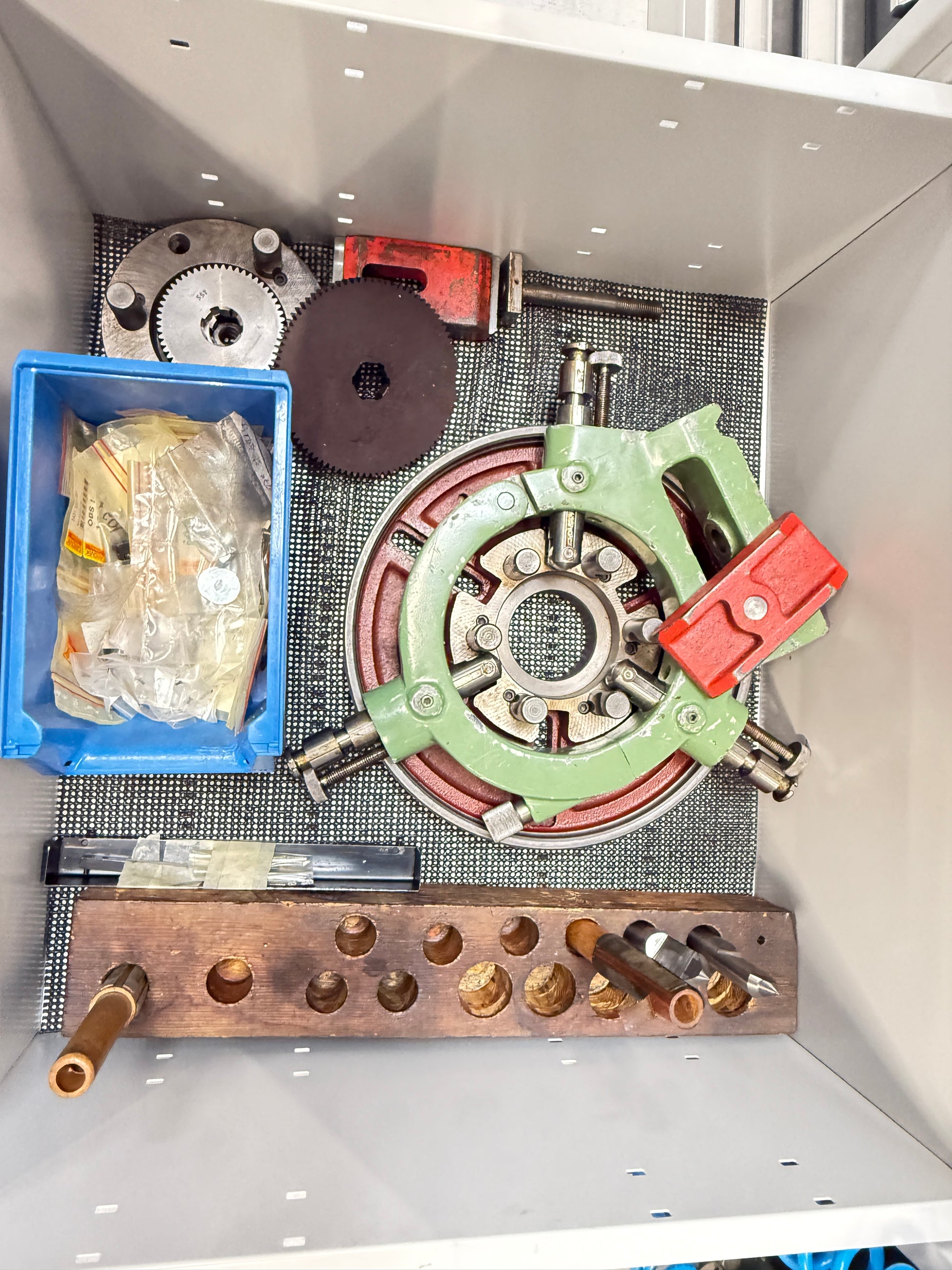

| Lunette fixe à trois mâchoires à charniere | |

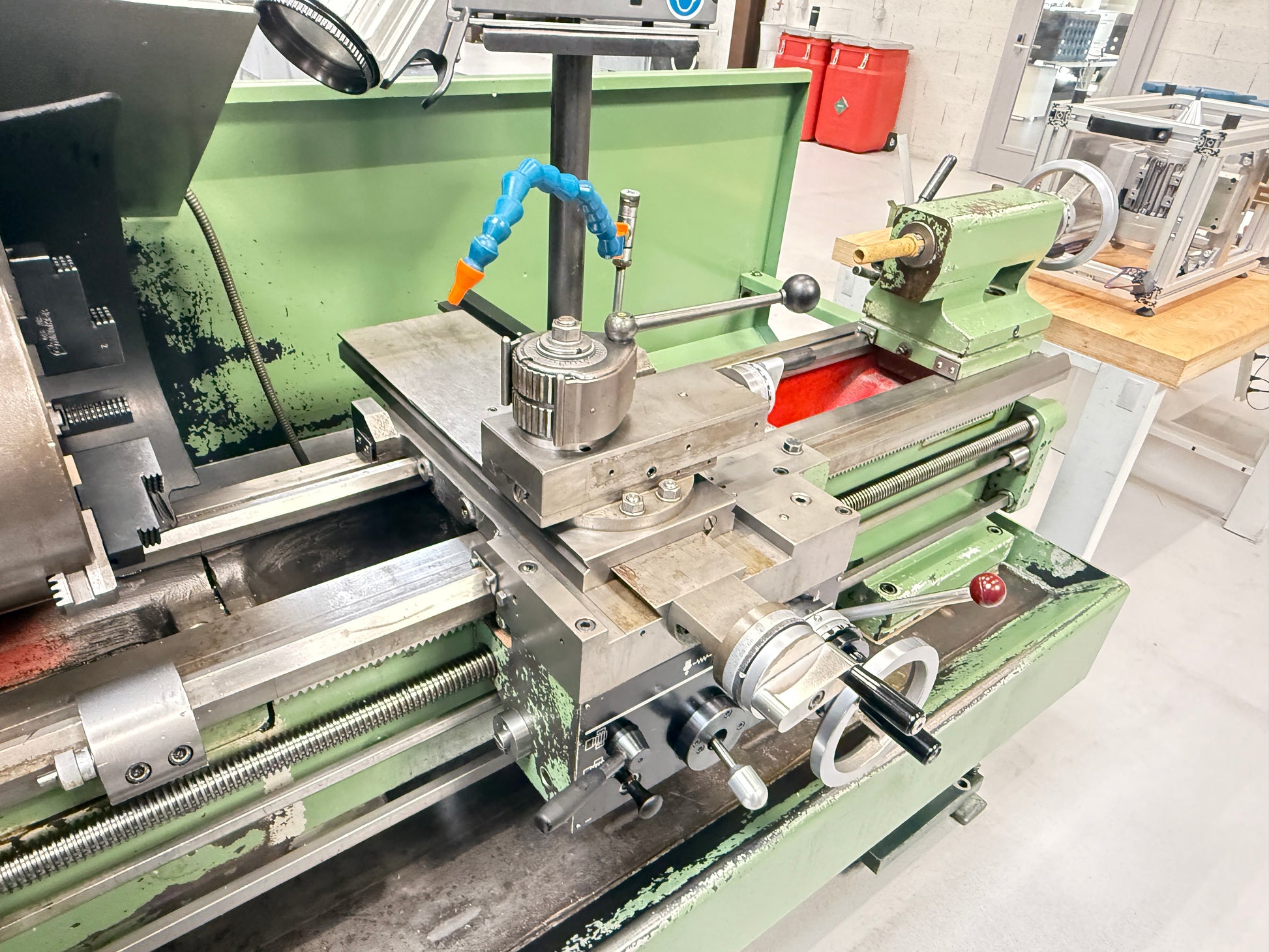

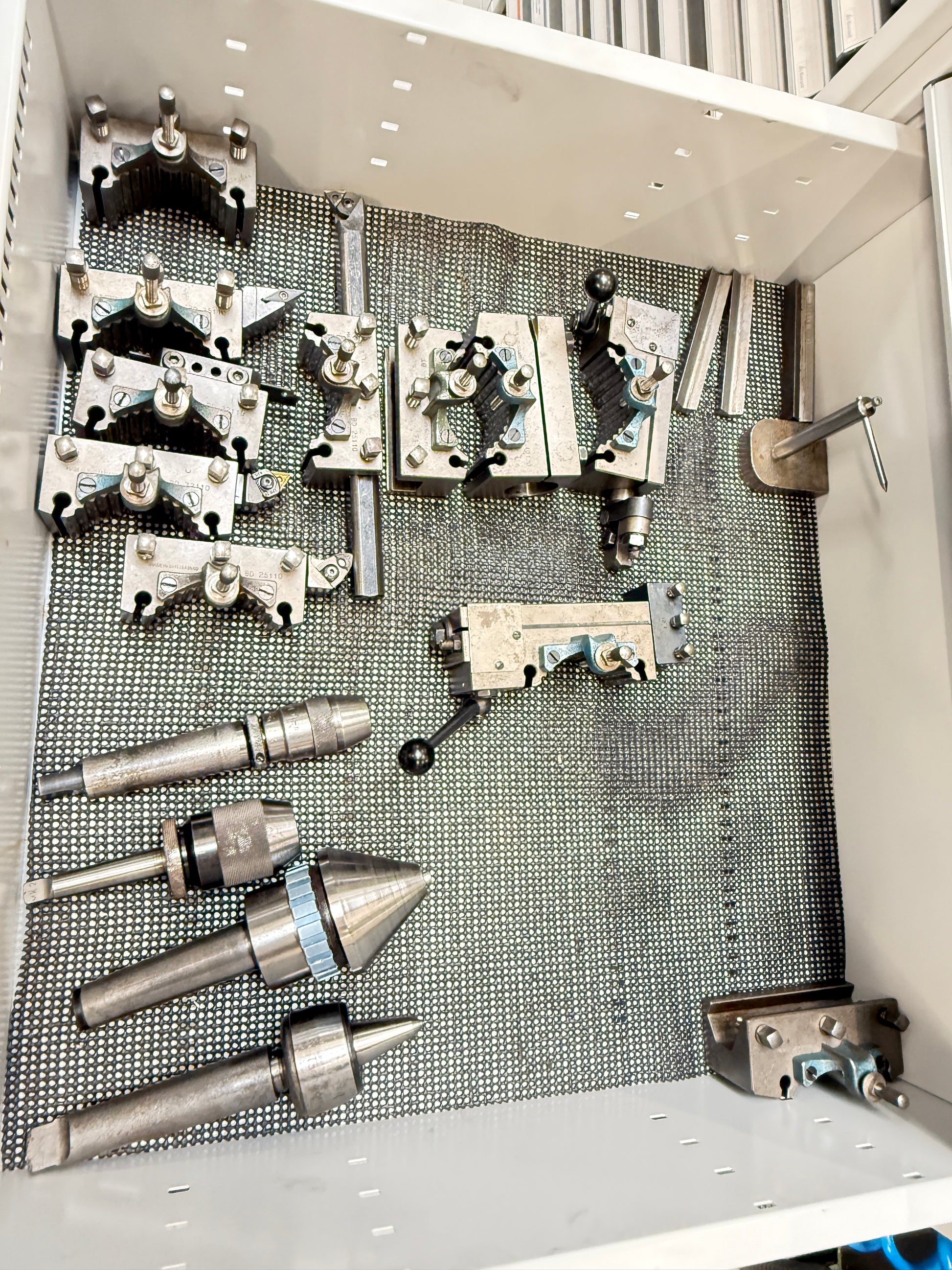

| Porte-outil à changement rapide MULTIFIX |
