WILLEMIN MACODEL 508S2
Télécharger la fiche technique (PDF)
Besoin d'aide? Contactez-nous sur WhatsApp!

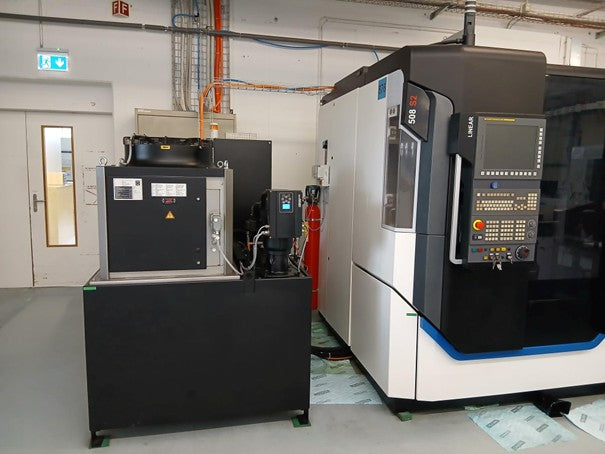

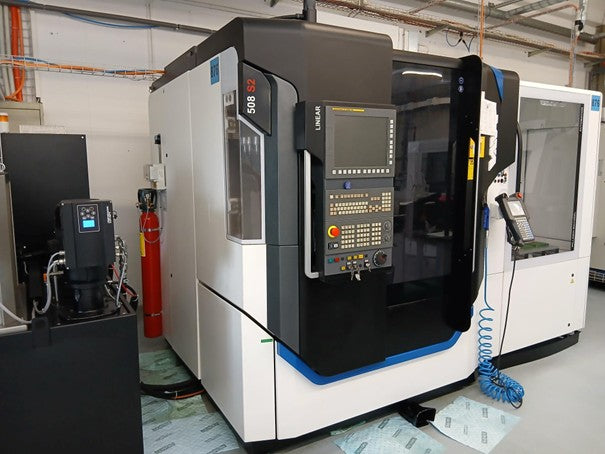

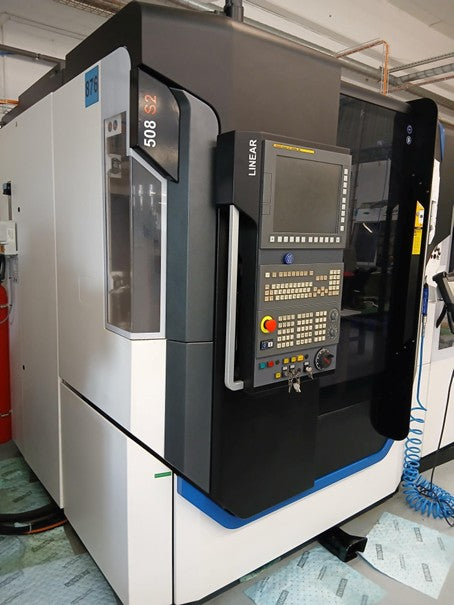

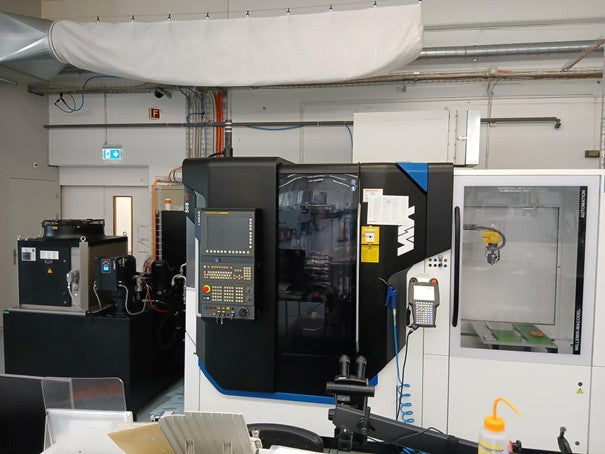

WILLEMIN MACODEL 508S2 est un centre d'usinage vertical de haute précision, conçu pour précision, exactitude et fiabilité. Capacités: 6 axes; table Ø180 mm, charge max 15 kg; courses X400 Y200 Z385 mm; B -100/+30°; résolution 0,0001. Caractéristiques: broche HSK E40 50–42000 tr/min; puissance 10/15 kW; couple 8/12 Nm; avances rapides 60 m/min; accélération 10 m/s²; alimentation 3×400V 50Hz; puissance installée 35 kVA; poids ≈5000 kg. Accessoires: palpeur outil BLUM 3D Z‑MT, palpeur pièce Renishaw OMP400, extracteur brouillard Donaldson, filtre Turbo Separator, graissage central. Idéal pour tolérances serrées en automobile, horlogerie, aérospatial, médical et construction de machines.
Caractéristiques techniques fournies à titre indicatif
| Nombre d'axes total | 6 |
| Table tournante: diamètre | 180 mm |
| Charge admise sur la table max. | 15 kg |
| Course longitudinale (axe-X) | 400 mm |
| Course transversale (Y) | 200 mm |
| Course verticale (axe-Z) | 385 mm |
| Axe W | |
| Inclinaison de l'axe B | -100 / +30 ° |
| Axe B | ° |
| Résolution | 0.0001 |
| Axe 'C' | |
| Résolution | 0.0001 ° |
| Tours de la table: | |
| Tours de la table | 200 t/min |
| Variateur (réglage progressif) | |
| à | 120 t/min |
| Moment de retenue du plateau | 400 Nm |
| Changeur d'outils: | |
| Nombre de positions | 48 |
| Diamètre de l'outils max. | 50 mm |
| Diamètre max. avec places libres | 80 mm |
| Longueur de l'outil max. | 130 mm |
| Poids de l'outil max. | 1 kg |
| Temps de changement outils | 0.8 s |
| Durée moyenne de passage d'une puce à l'autre | 3 s |
| Cône de broche : HSK | E40 |
| Vitesse de la broche: | |
| Variateur (réglage progressif) | |
| de | 50 t/min |
| à | 42000 t/min |
| Avances rapide: | 60 m/min |
| Accélération | 10 m/s |
| Branchement à l'air comprimé | 6 bar |
| Branchement 50 Hz 3x | 400 Volt |
| Puissance de la broche | 10 / 15 kW |
| Couple maximum | 8 / 12 Nm |
| Puissance totale installée | 35 kVA |
| Poids de la machine env. | 5000 kg |
| Encombrement machine: | |
| Longueur | 1870 mm |
| Largeur | 2210 mm |
| Hauteur | 22220 mm |
| Accessoires divers: | |

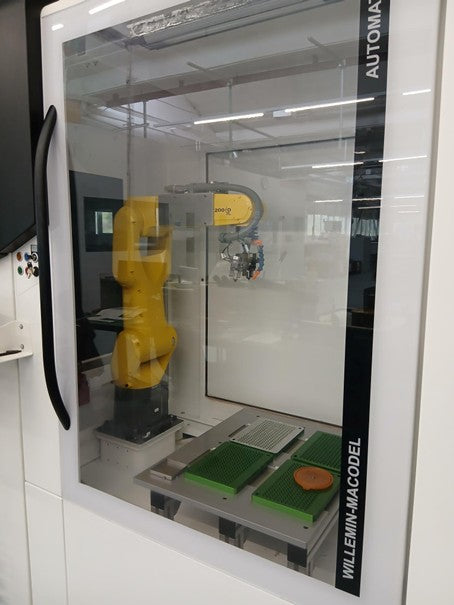

| Robot d'alimentation | |
| Dispositif d'arrosage | |
| Palpeur d'outil | BLUM 3D type Z-MT |

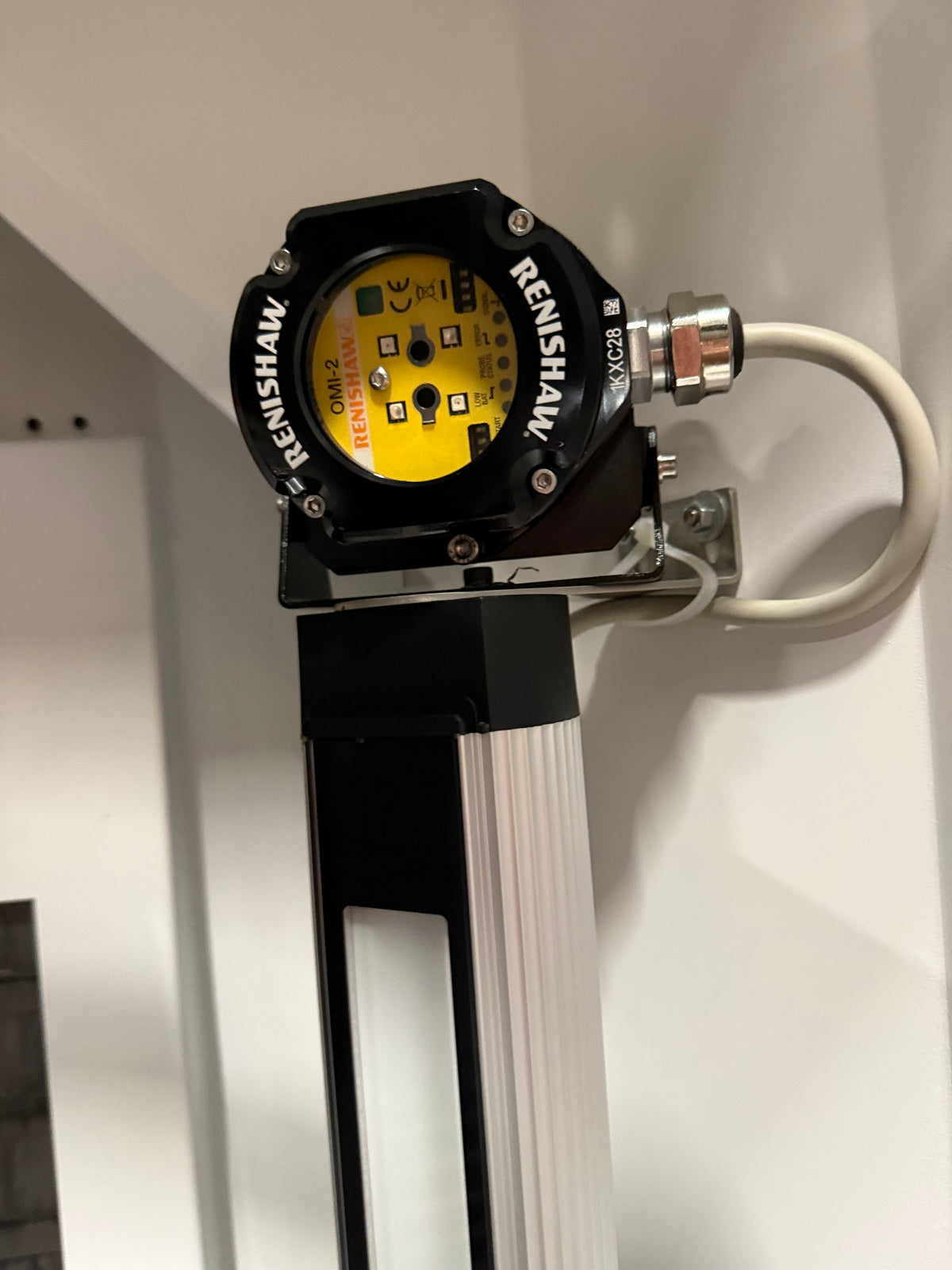

| Palpeur de pièce Renishaw | OMP 400 |
| Contrôle bris d'outils | |
| Lampe | |
| Aspiration brouillard d'huile | Donaldson DMC-MINI-MMA |
| Filtration liquide d'arrosage | Turbo Separator type 10 |
| Refroidissement de la broche | |
| Stabilisation température du liquide de coupe | |
| Axe | |
| Graissage central automatique | |
| Système d'incendie | |
| Climatiseur armoire de commande | |
| Commande à pédale | |
| Lampe de statut |
