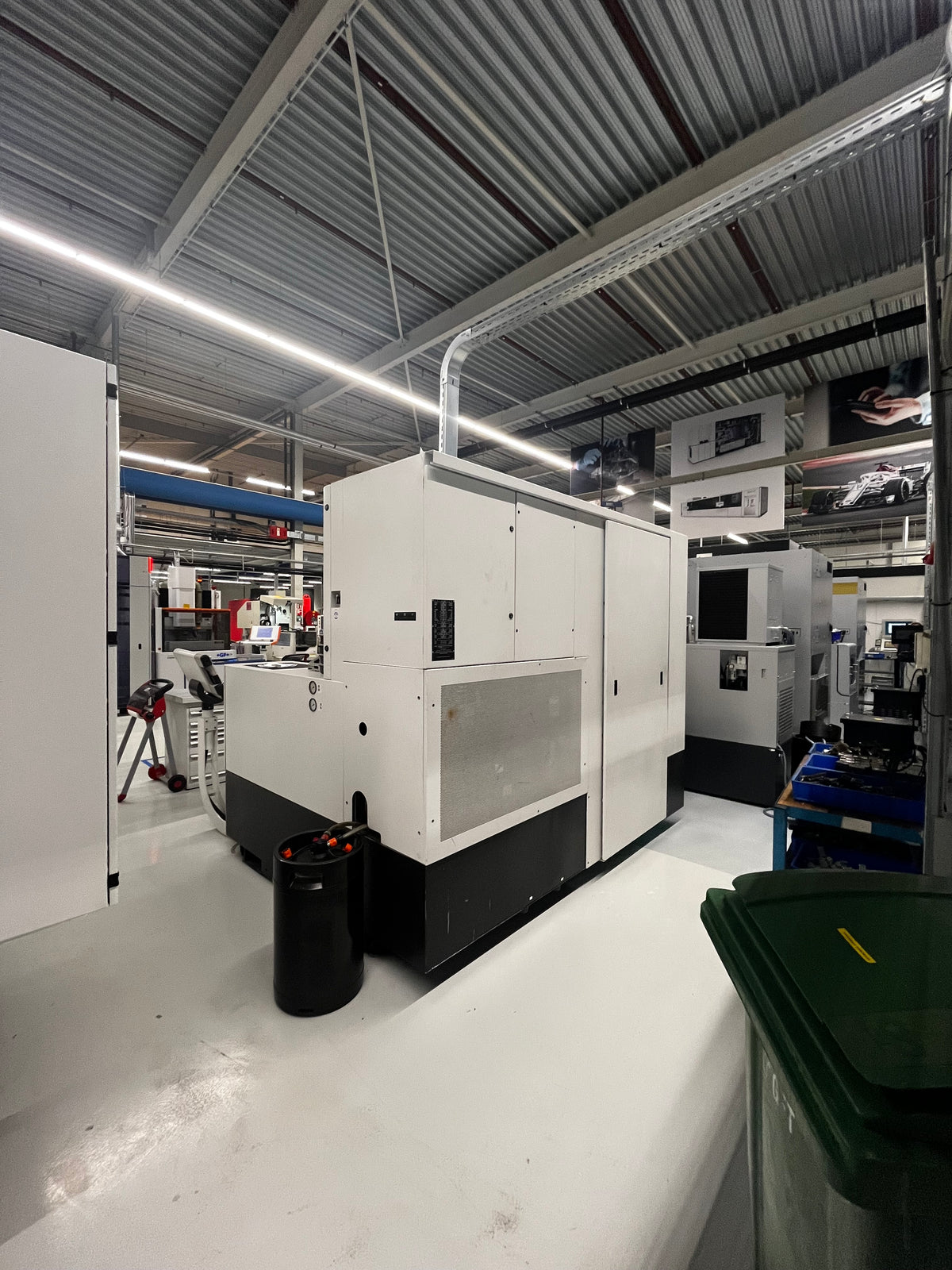

AGIE CHARMILLES CUT 3000
Télécharger la fiche technique (PDF)
Besoin d'aide? Contactez-nous sur WhatsApp!
| Nombre d'axes total | 5 |
| Table de travail : | |
| Longueur | 850 mm |
| Largeur | 550 mm |
| Dim. max. de la pièce à usiner: | |
| Longueur | 1050 mm |
| Largeur | 650 mm |
| Hauteur | 250 mm |
| Charge admise sur la table max. | 800 kg |
| Charge admise sur la table max. avec bain | 400 kg |
| Hauteur table au-dessus sol | 1100 mm |
| Course longitudinale (axe X) | 500 mm |
| Course transversale (axe Y) | 350 mm |
| Course verticale (axe Z) | 256 mm |
| Coupe conique +/- | 30 ° |
| Qualité d'usinage de Ra | 0.05 µm |
| Diamètre du fil: | |
| de | 0.10 mm |
| à | 0.33 mm |
| Volume total de diélectrique | 1000 l |
| Branchement à l'air comprimé | 6 bar |
| Branchement 50 Hz 3x | 400 Volt |
| Puissance totale installée | 9 kVA |
| Poids de la machine env. | 3800 kg |
| Encombrement machine: | |
| Longueur | 2685 mm |
| Largeur | 2115 mm |
| Hauteur | 2247 mm |
AGIE CHARMILLES CUT 3000 est une Electro-érosion par fil, conçue pour offrir précision, grande exactitude et fiabilité. Capacités: table 850×550 mm; pièce max 1050×650×250 mm; charge table 800 kg (400 kg avec bain); courses X 500 mm, Y 350 mm, Z 256 mm; coupe conique ±30°; fil Ø 0,10–0,33 mm; Ra 0,05 µm; volume diélectrique 1000 l. Caractéristiques: 5 axes; hauteur table 1100 mm; air 6 bar; alimentation 3×400 V 50 Hz; puissance 9 kVA; poids ≈3800 kg; dimensions 2685×2115×2247 mm. Permet tolérances serrées; secteurs: automobile, horlogerie, outillage, aérospatial, médical
Caractéristiques techniques fournies à titre indicatif
