WILLEMIN MACODEL 408S2
Télécharger la fiche technique (PDF)
Besoin d'aide? Contactez-nous sur WhatsApp!

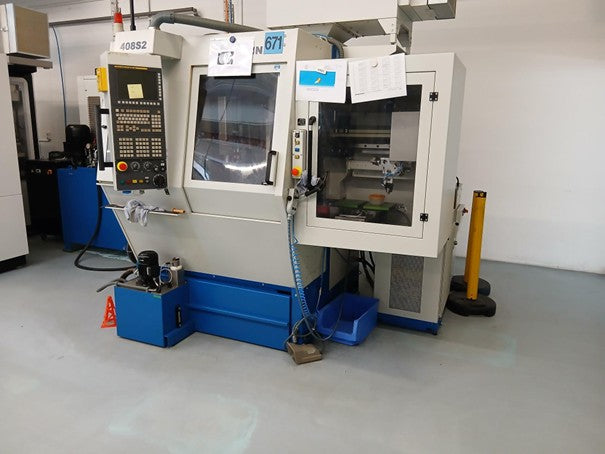

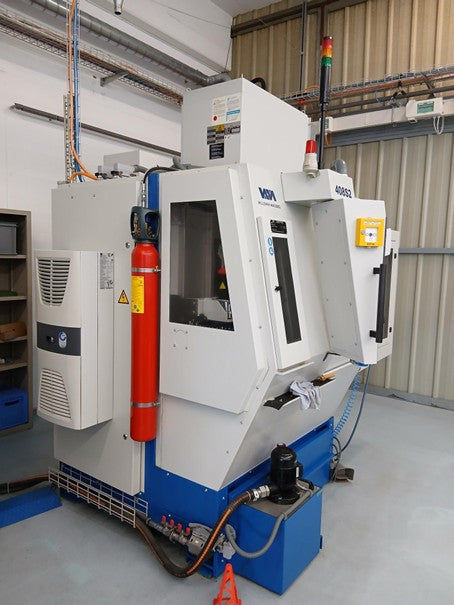

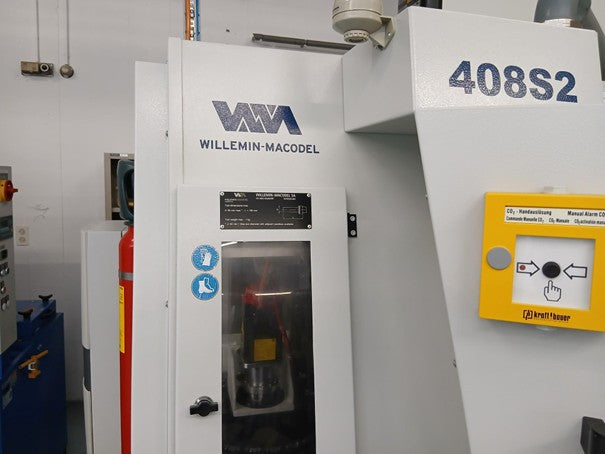

WILLEMIN MACODEL 408S2 est un Centre d'usinage et de tournage par barres de haute précision, offrant grande exactitude et fiabilité. Courses X 250 mm, Y 200 mm, Z 310 mm; axe B -100°/+30°; résolution 0.0001; passage de barre Ø32 mm; magasin 24 emplacements; longueur outil 95 mm, poids max 1 kg; changement 0,8 s; Ø avec emplacements libres 80 mm. Cône broche HSK E-25, variateur jusqu'à 75'000 t/min; alimentation 50 Hz 3x400 V; puissance installée 16 kVA; poids env. 2300 kg; dimensions L1840 x l2450 x H1385 mm. Accessoires: palpeur Renishaw OMP 40-2, contrôle casse-outil BLUM Nano NT, dispositif d'arrosage, aspiration brouillard d'huile, filtre liquide, système d'incendie. Permet d'atteindre des tolérances strictes; applications typiques: horlogerie, médical, aéronautique, automobile et outillage.
Caractéristiques techniques fournies à titre indicatif
| Nombre d'axes total | 5 |
| Nombre d'axes simultanés | 5 |
| Course longitudinale (axe-X) | 250 mm |
| Course transversale (Y) | 200 mm |
| Course verticale (axe-Z) | 310 mm |
| Axe B | -100° +30° |
| Résolution | 0.0001 |
| Axe 'C' | |
| Passage de barre, diamètre | 32 mm |
| Magasin nombre de places d'outils | 24 |
| Diamètre de l'outils max. | mm |
| Diamètre max. avec places libres | 80 mm |
| Longueur de l'outil max. | 95 mm |
| Poids de l'outil max. | 1 kg |
| Temps de changement outils | 0.8 s |
| Cône de broche : HSK | E-25 |
| Vitesse de la broche: | |
| Variateur (réglage progressif) | |
| à | 75'000 t/min |
| Branchement 50 Hz 3x | 400 Volt |
| Puissance totale installée | 16 kVA |
| Poids de la machine env. | 2300 kg |
| Encombrement machine: | |
| Longueur | 1840 mm |
| Largeur | 2450 mm |
| Hauteur | 1385 mm |
| Accessoires divers: | |

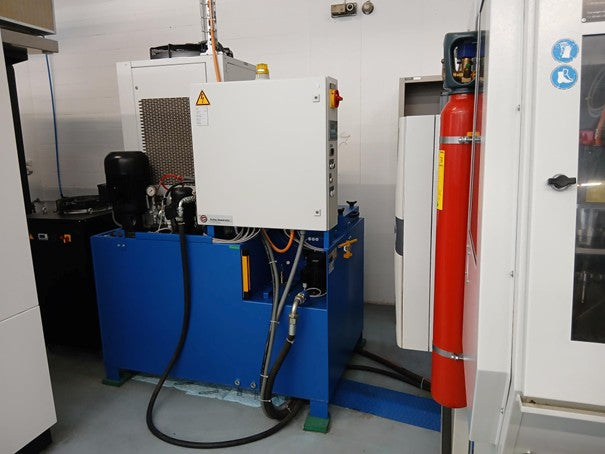

| Dispositif d'arrosage | |
| Palpeur de pièce Renishaw | OMP 40-2 |
| Contrôle bris d'outils | BLUM Nano NT |

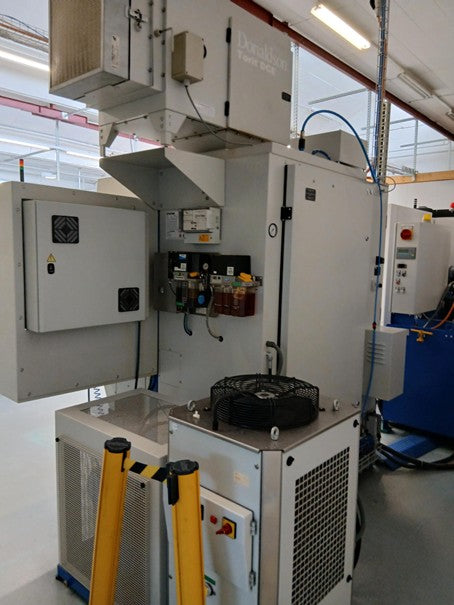

| Aspiration brouillard d'huile | |
| Filtration liquide d'arrosage | |
| Système d'incendie |
