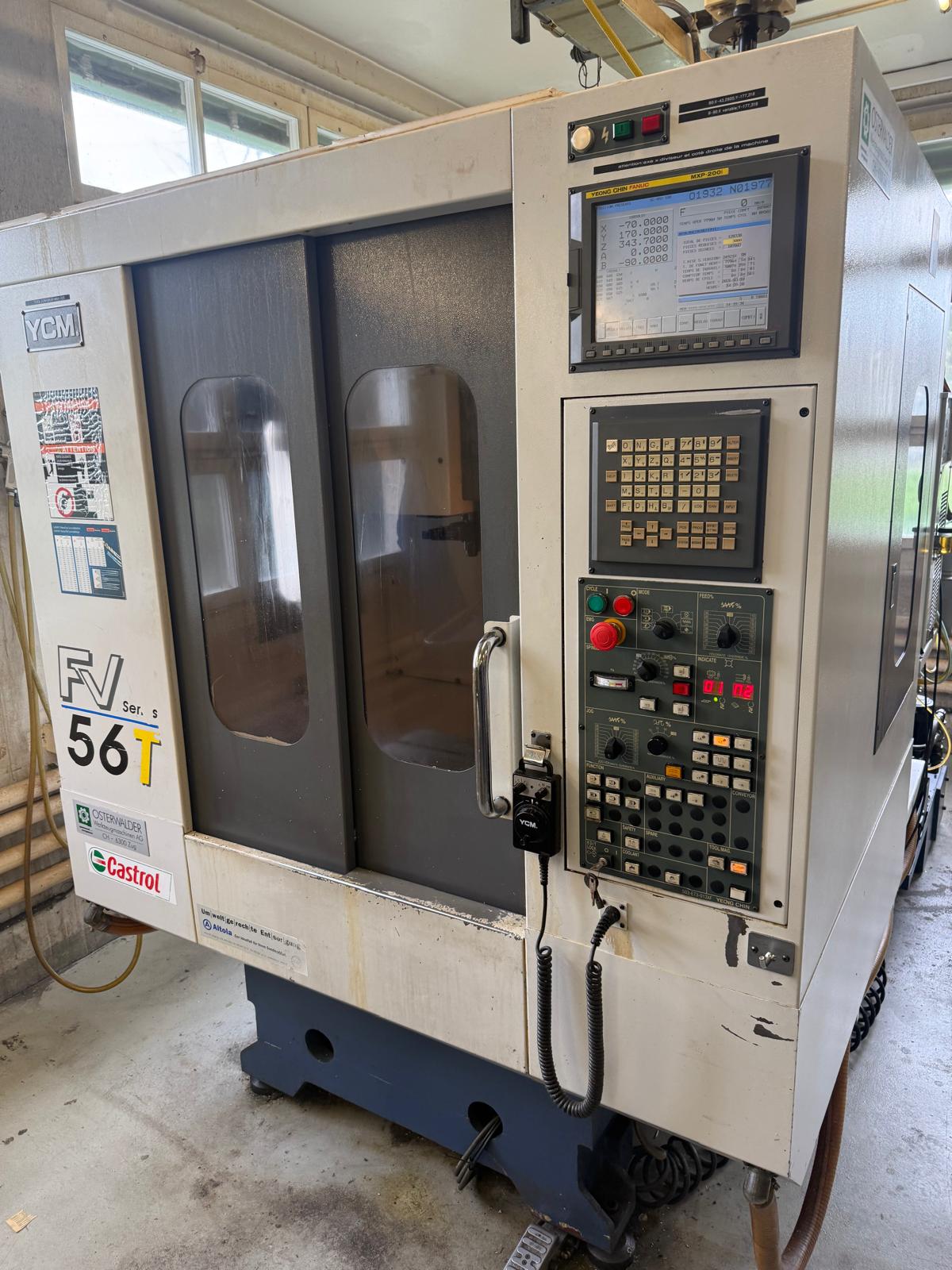

YCM YEONG ChIN YCM - FV 56T
Technisches Datenblatt herunterladen (PDF)
Brauchen Sie Hilfe? Einfach per WhatsApp!
YCM YEONG CHIN YCM - FV 56T ist ein Vertikal Bearbeitungszenter, ausgelegt für Präzision, hohe Genauigkeit und Zuverlässigkeit. Tisch 700×420 mm, 3 T-Nuten (14 mm) im Abstand 100 mm, Tischlast max 300 kg; Verfahrwege X560 Y410 Z450 mm; 4 Achsen simultan. Werkzeugwechsler 16 Plätze, BT30, Werkzeug-Ø max 63 mm (100 mm bei freien Plätzen), Werkzeuglänge 200 mm, Wechselzeit 1 s; Spindel 45–15.000 rpm; Vorschub 10.000 mm/min; Eilgang X/Y 36 m/min Z 24 m/min; Spindelleistung 3.7/5.5 kW; Anschluss 3x400V 50Hz; Gewicht ~2800 kg; Abmessungen 2630×1620×2240 mm. Zubehör: Tisch 4. Achse (B), Kühlmitteleinrichtung, Ausblasvorrichtung Spindelkonus, automatische Zentralschmierung, Zustandsleuchte. Ermöglicht enge Toleranzen; geeignet für Automotive, Luftfahrt, Medizintechnik, Uhrenbau und Maschinenbau
Technische Daten ohne Gewähr
| Anzahl Achsen simultan | 4 |
| Tischlänge | 700 mm |
| Tischbreite | 420 mm |
| Anzahl T-Nuten: | 3 |
| Abstand der T-Nuten | 100 mm |
| T-Nutenbreite | 14 mm |
| Max. Werkstückgewicht auf dem Tisch | 300 kg |
| Längsweg (X-Achse) | 560 mm |
| Querweg (Y-Achse) | 410 mm |
| Vertikalweg (Z-Achse) | 450 mm |
| Werkzeugwechsler: | |
| Anzahl Werkzeuge | 16 |
| Werkzeugdurchmesser max. | 63 mm |
| Durchmesser bei freien Nebenplätzen | 100 mm |
| Maximale Werkzeuglänge | 200 mm |
| Werkzeuggewicht max. | 4 kg |
| Werkzeugwechselzeit | 1 s |
| Werkzeugaufnahme: BT | 30 |
| Abstand zwischen Spindelnase und Tisch | 110 - 560 mm |
| Spindeldrehzahl: | |
| Stufenlos | |
| von | 45 t/min |
| bis | 15000 t/min |
| Vorschubgeschwindigkeit | 10000 mm/min |
| Eilgang: Längs | 36 m/min |
| Eilgang: Quer | 36 m/min |
| Eilgang: Vertikal | 24 m/min |
| Anschluss 50 Hz 3x | 400 Volt |
| Spindelleistung | 3.7 / 5.5 kW |
| Gesamtleistungsbedarf | 17 kVA |
| Maschinengewicht ca. | 2800 kg |
| Abmessungen Maschine: | |
| Länge | 2630 mm |
| Breite | 1620 mm |
| Höhe | 2240 mm |
| Diverses Zubehör: | |
| Tisch 4. Achse (B-achse) | |
| Kühlmitteleinrichtung | |
| Ausblasvorrichtung für Spindelkonus | |
| Automatische Zentralschmierung | |
| Zustandsleuchte |
