WILLEMIN MACODEL 508 S 2 LINEAR
Technisches Datenblatt herunterladen (PDF)
Brauchen Sie Hilfe? Einfach per WhatsApp!
| Anzahl Achsen total | 6 |

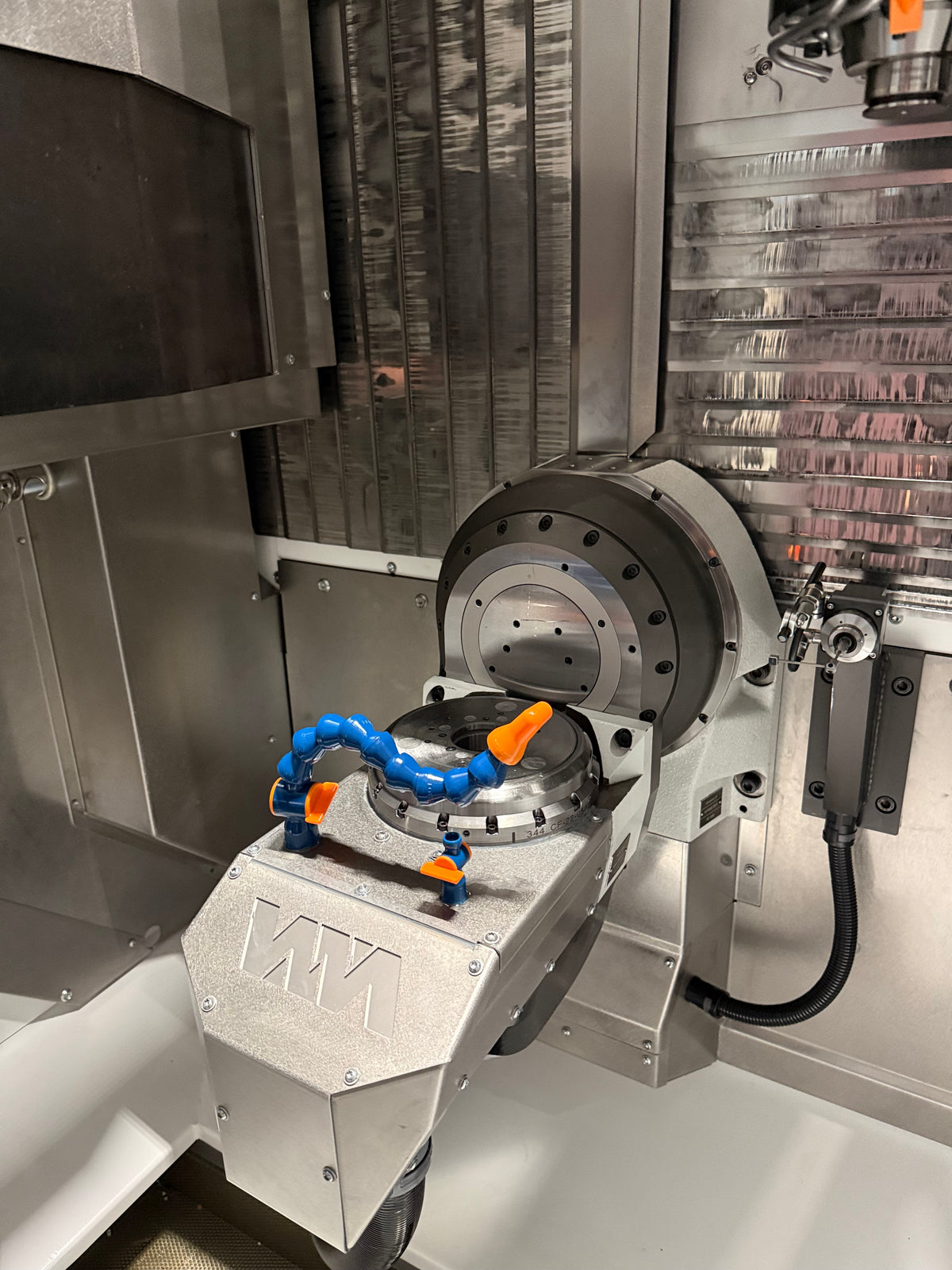

| Rundtisch: Durchmesser | 180 mm |
| Max. Werkstückgewicht auf dem Tisch | 15 kg |
| Längsweg (X-Achse) | 400 mm |
| Querweg (Y-Achse) | 200 mm |
| Vertikalweg (Z-Achse) | 385 mm |
| W-Achse | |
| B-Achse Schwenkbereich | -100 / +30 ° |
| B-Achse | ° |
| Auflösung | 0.0001 |
| C-Achse | |
| Auflösung | 0.0001 ° |
| Tischdrehzahlen: | |
| Tischdrehzahl | 200 t/min |
| Stufenlos | |
| Haltemoment der Tischplatte | 400 Nm |
| Werkzeugwechsler: | |
| Anzahl Werkzeuge | 48 |
| Werkzeugdurchmesser max. | 50 mm |
| Durchmesser bei freien Nebenplätzen | 80 mm |
| Maximale Werkzeuglänge | 130 mm |
| Werkzeuggewicht max. | 1 kg |
| Werkzeugwechselzeit | 0.8 s |
| Mittlere Span-zu-Span-Zeit | 3 s |
| Werkzeugaufnahme: HSK | E40 |

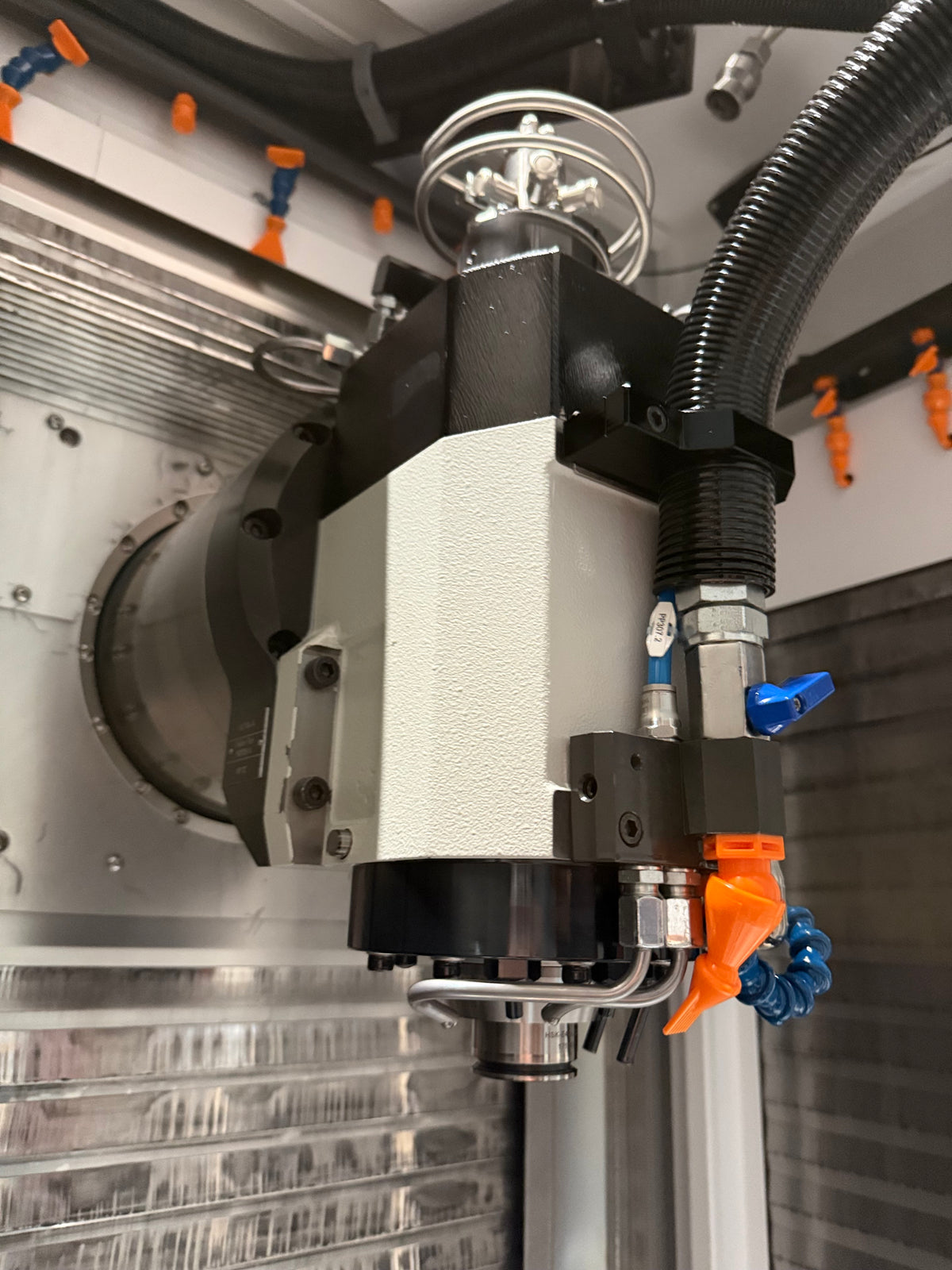

| Spindeldrehzahl: | |
| Stufenlos | |
| von | 50 t/min |
| bis | 42000 t/min |
| Eilgang | 60 m/min |
| Beschleunigung | 10 m/s |
| Anschluss an Druckluft | 6 bar |
| Anschluss 50 Hz 3x | 400 Volt |
| Spindelleistung | 10 / 15 kW |
| Maximales Drehmoment | 8 / 12 Nm |
| Gesamtleistungsbedarf | 35 kVA |
| Maschinengewicht ca. | 5000 kg |
| Abmessungen Maschine: | |
| Länge | 1870 mm |
| Breite | 2210 mm |
| Höhe | 22220 mm |
| Diverses Zubehör: | |

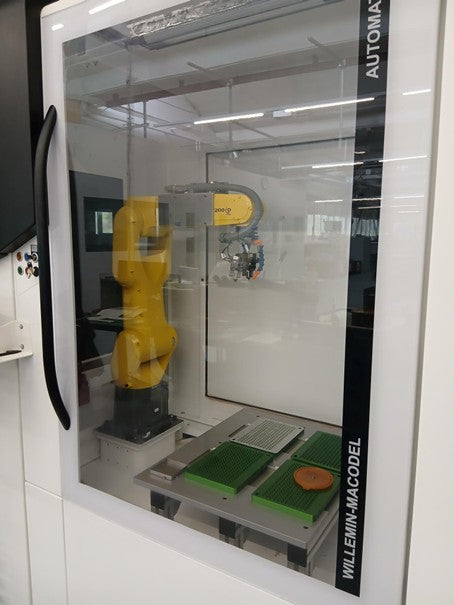

| Lade-Roboter | FANUC LR Mate 200iD/7L |
| Kühlmitteleinrichtung | |
| Kühlmittel durch die Spindel (IKZ) | |
| Werkzeugtaster | BLUM 3D type Z-MT |

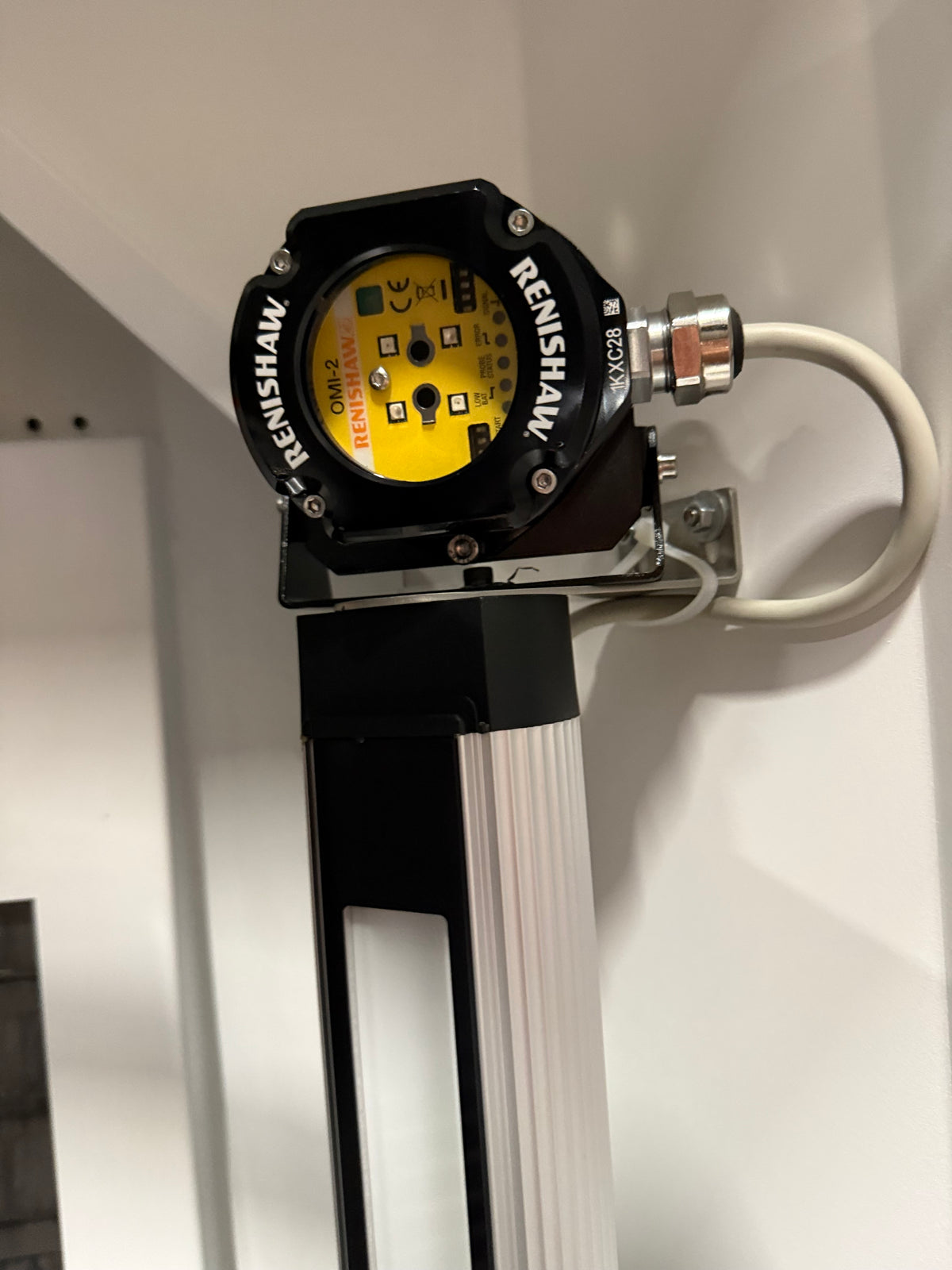

| Werkstücktaster Renishaw | OMP 400 |
| Werkzeugbruchkontrolle | |
| Beleuchtung | |
| Kühlmittel-/ Nebelabsaugung | Donaldson DMC-MINI-MMA |
| Kühlmittelfilter | Turbo Separator type 10 |
| Spindelkühlung | |
| Stabilisierung der Kühlmitteltemperatur | |
| Automatische Zentralschmierung | |
| Feuerlöschanlage | |
| Schaltschrank Klimagerät | |
| Fusspedal | |
| Zustandsleuchte |

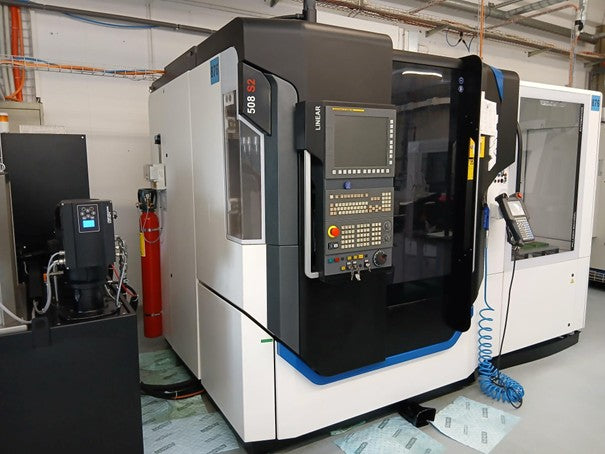

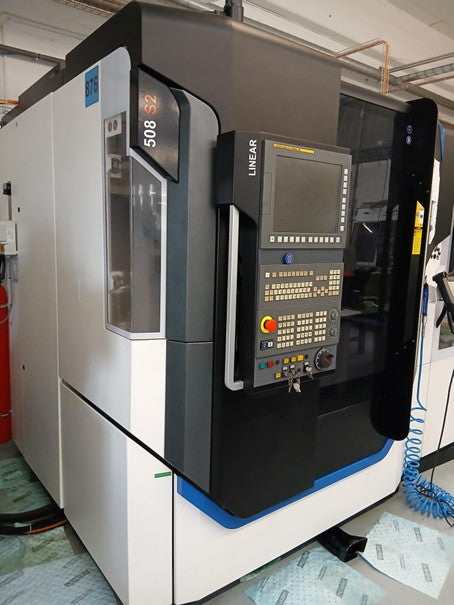

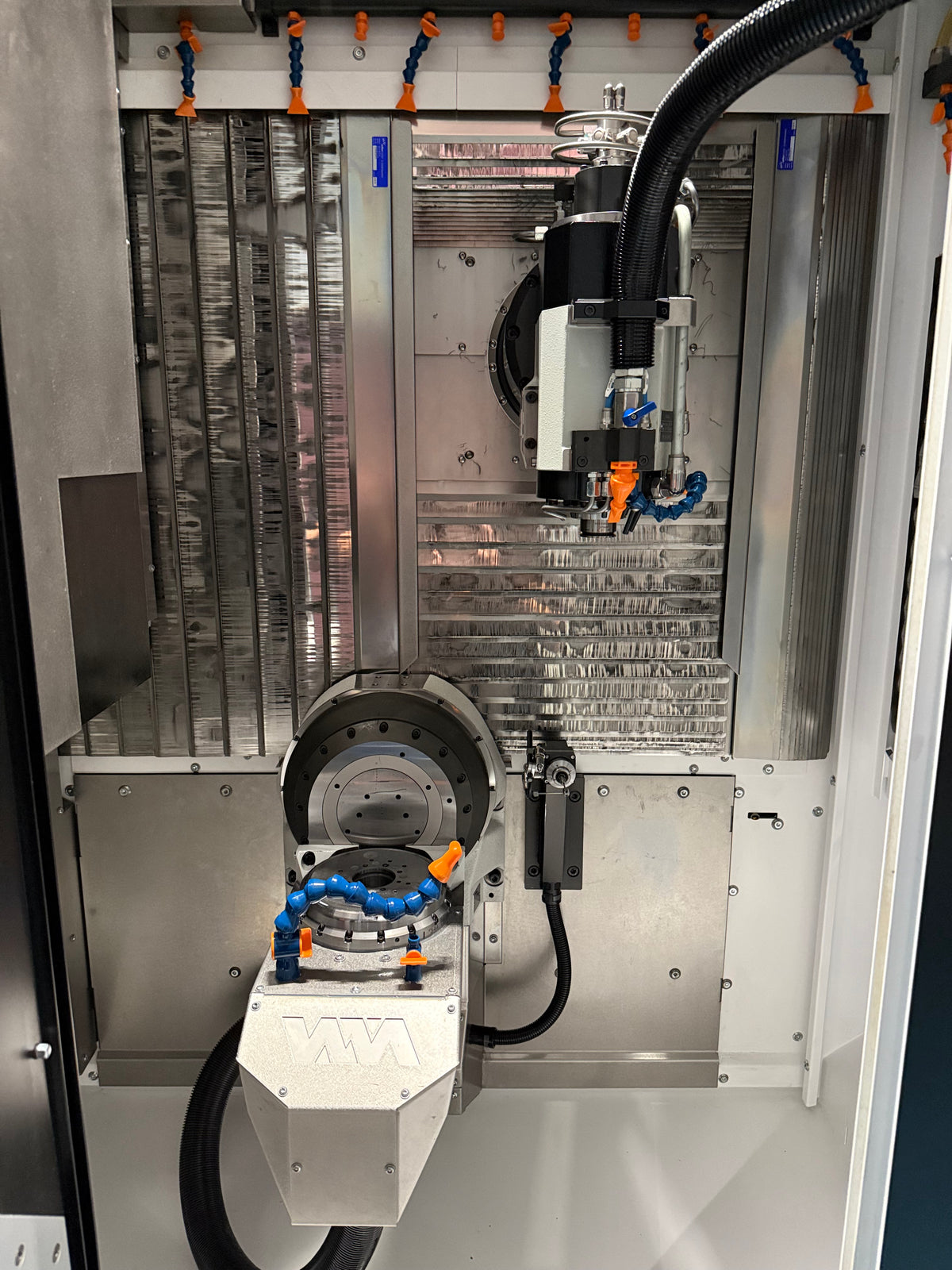

WILLEMIN MACODEL 508S2 ist ein Vertikalbearbeitungszentrum hoher Präzision, ausgelegt für Genauigkeit und Zuverlässigkeit. Kapazitäten: 6 Achsen; Rundtisch Ø180 mm, max. Werkstückgewicht 15 kg; Verfahrwege X400 Y200 Z385 mm; B -100/+30°; Auflösung 0,0001. Daten: Spindel HSK E40 50–42000 rpm; Leistung 10/15 kW; Drehmoment 8/12 Nm; Eilgang 60 m/min; Beschleunigung 10 m/s²; Anschluss 3×400V 50Hz; Gesamtleistung 35 kVA; Gewicht ≈5000 kg. Zubehör: Werkzeugtaster BLUM 3D Z‑MT, Werkstücktaster Renishaw OMP400, Ölnebelabscheider Donaldson, Turbo Separator Filter, zentrale Schmierung. Für enge Toleranzen in Automotive, Uhren, Luftfahrt, Medizintechnik und Maschinenbau.
Technische Daten ohne Gewähr
