SCHAUBLIN 53 N
Technisches Datenblatt herunterladen (PDF)
Brauchen Sie Hilfe? Einfach per WhatsApp!

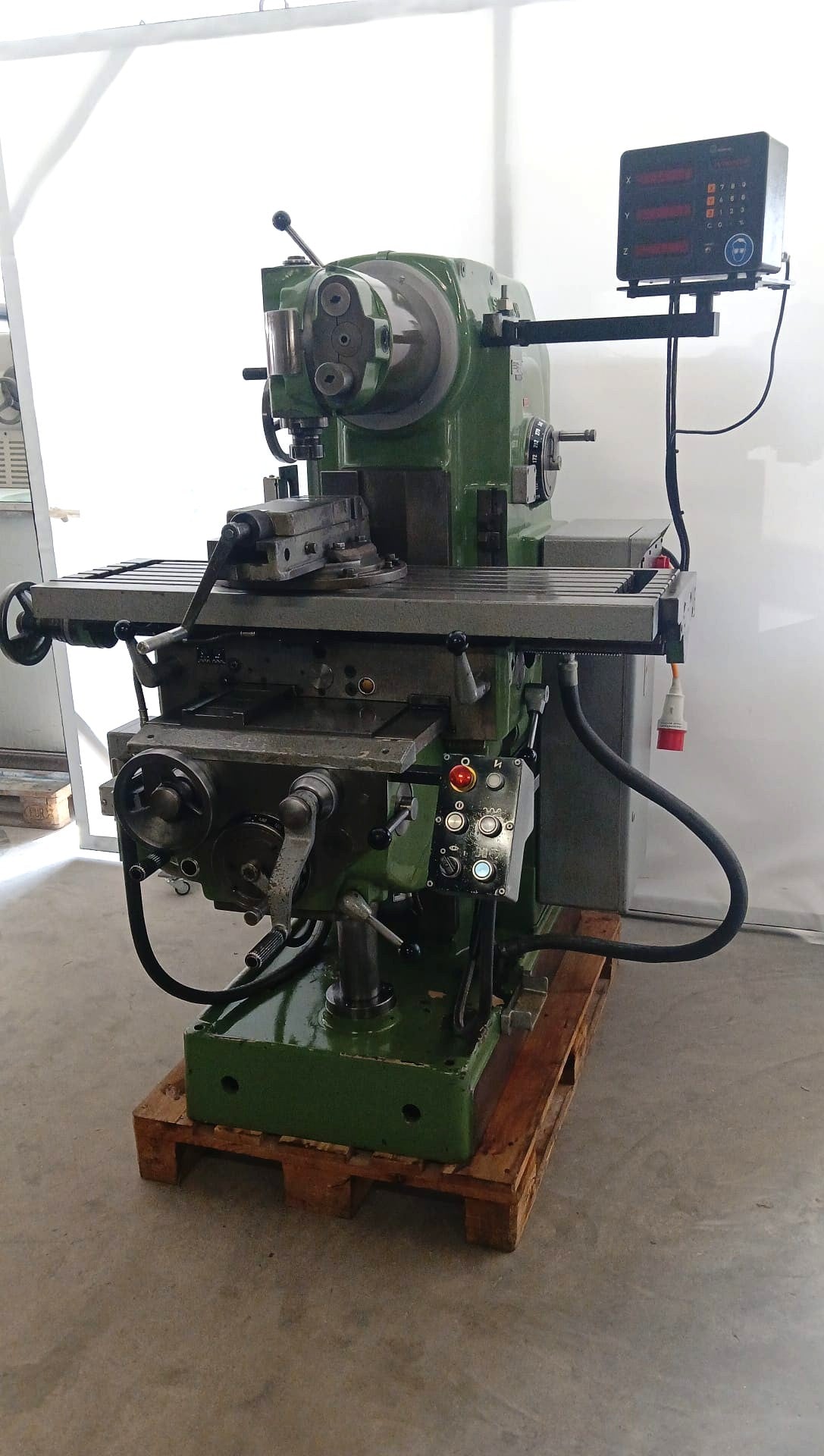

SCHAUBLIN 53 N ist eine Universalfräsmaschine von hoher Präzision, großer Genauigkeit und Zuverlässigkeit. Arbeitsbereich: Tisch 1100x305 mm, Vorschubwege X700 mm, Y250 mm, Z490 mm. Technische Daten: Spindelaufnahme ISO40, 18 Stufen bis 1510 min⁻¹; 18 Vorschubstufen (X 12–105 mm/min, Y 12–105 mm/min, Z 6–525 mm/min); Eilgang X/Y 3,5 m/min, Z 1,7 m/min; Anschluss 3x380 V 50 Hz; Gesamtleistung 5,1 kW; Gewicht ~2100 kg; Abmessungen 2250x1920x1720 mm. Ausstattung: Schraubstock, 3-Achsen-Digitalanzeige, Kühleinrichtung, Universalfräskopf. Entwickelt für enge Toleranzen in Branchen wie Automotive, Uhrmacherei, Werkzeugbau, Luftfahrt und Medizintechnik.
Technische Daten ohne Gewähr
| Tischlänge | 1100 mm |
| Tischbreite | 305 mm |
| Längsweg (X-Achse) | 700 mm |
| Querbewegung (Y-Achse) | 250 mm |
| Vertikalweg (Z-Achse) | 490 mm |
| Spindeldrehzahlen: | |
| Anzahl (Stufen) | 18 |
| bis | 1510 t/min |
| Spindelaufnahme | 40 ISO |
| Vorschübe: Anzahl (Stufen) | 18 |
| Längs von | 12 mm/min |
| bis | 105 mm/min |
| Quer von | 12 mm/min |
| bis | 105 mm/min |
| Vertikal von | 6 mm/min |
| bis | 525 mm/min |
| Eilgang: | |
| Längs | 3.5 m/min |
| Quer | 3.5 m/min |
| Vertikal | 1.7 m/min |
| Anschluss 50 Hz 3x | 380 Volt |
| Motorenleistung | CV |
| Gesamtleistungsbedarf | 5.1 kW |
| Maschinengewicht ca. | 2100 kg |
| Abmessungen Maschine: | |
| Länge | 2250 mm |
| Breite | 1920 mm |
| Höhe | 1720 mm |
| Diverses Zubehör: | |
| Schraubstock | |
| Digitalanzeige Anzahl Achsen: | 3 |

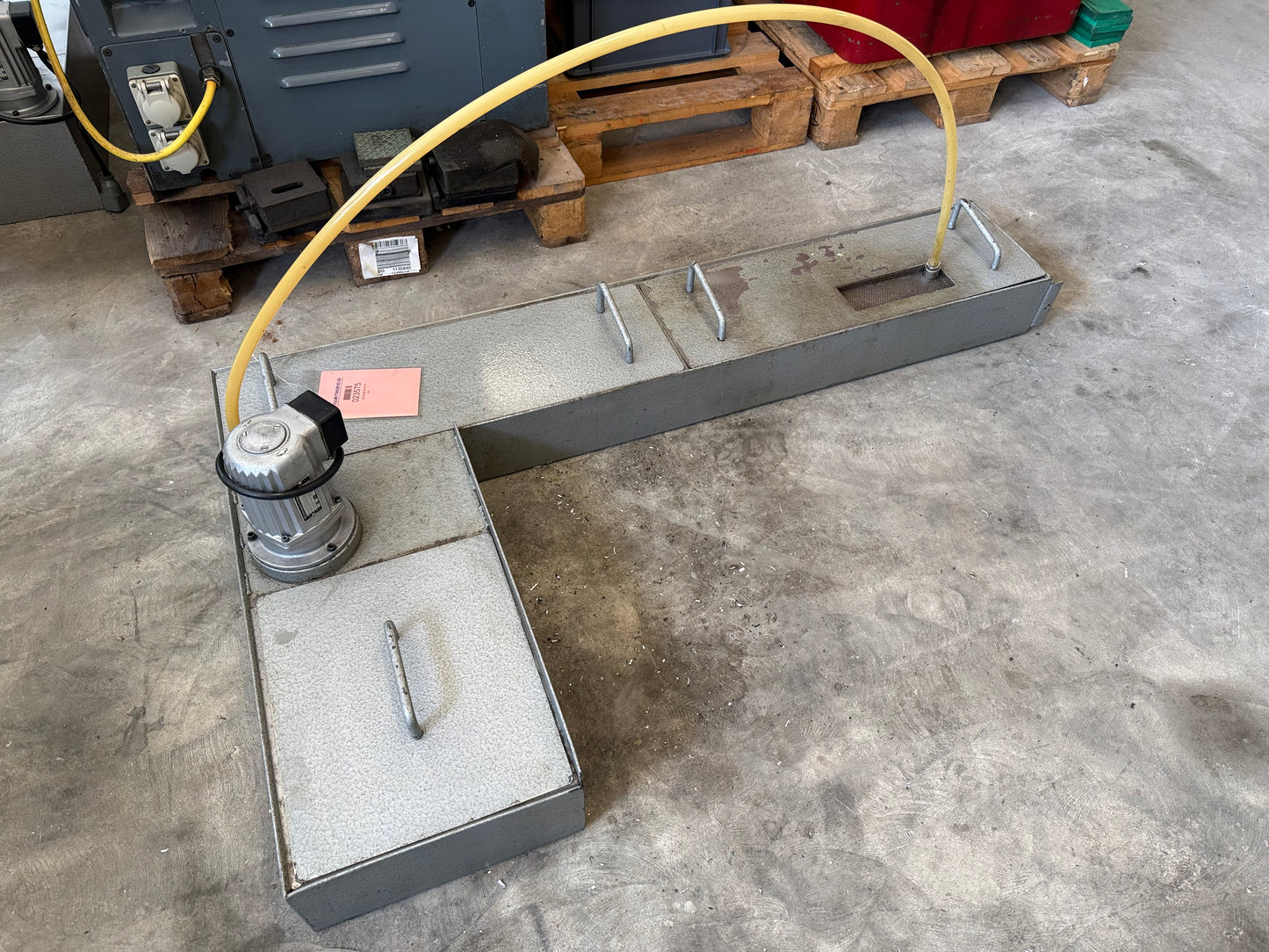

| Kühlmitteleinrichtung | |
| Universalfräskopf |
