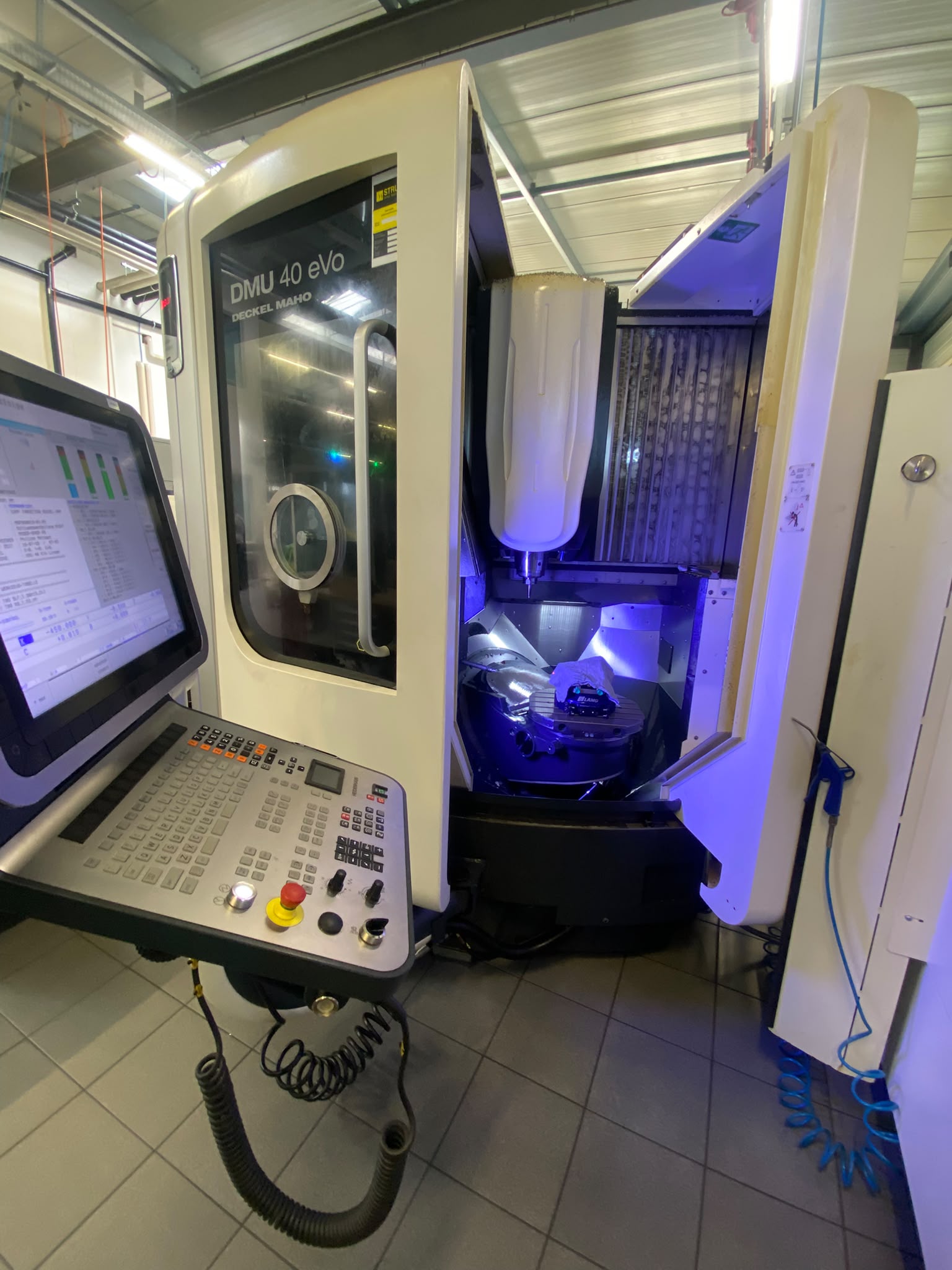

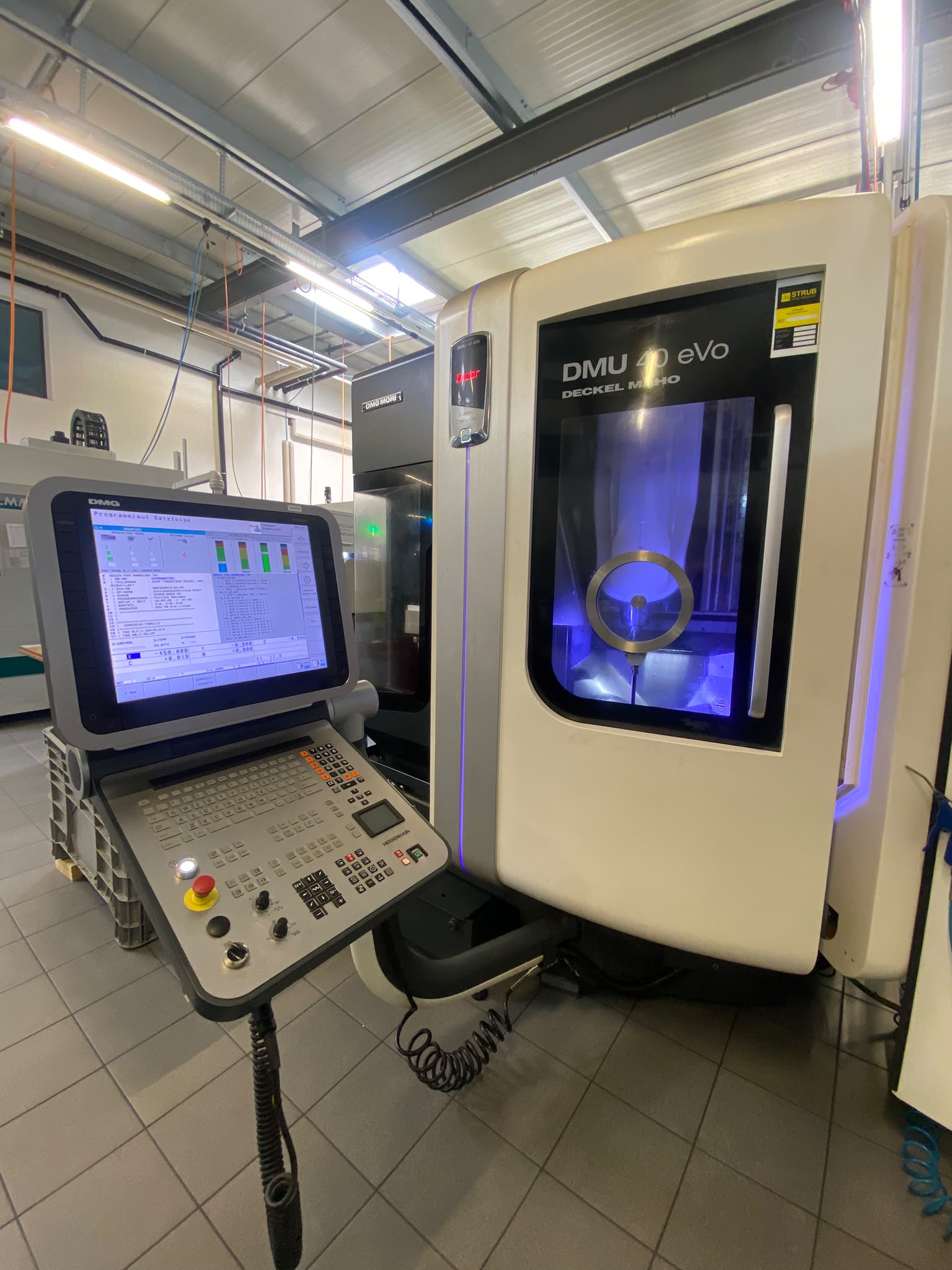

DMG DMU 40 eVo
Technisches Datenblatt herunterladen (PDF)
Brauchen Sie Hilfe? Einfach per WhatsApp!
DMG DMU 40 eVo ist ein vertikales Bearbeitungszentrum mit hoher Präzision, Genauigkeit und Zuverlässigkeit. Arbeitsfähigkeiten: Tisch 480x400 mm, 5 T-Nuten (63 mm Abstand, 14H7), Zentrierbohrung 30H6, max. Tischlast 250 kg; Wege X400 Y400 Z375 mm, B -5/+110°, C 360°, Tischdrehzahl 60 t/min. Technische Hauptdaten: Leistung 50 kW, Spindel HSK-A63 bis 24000 min⁻¹ (stufenlos), Drehmoment 130/86 Nm, Spindelleistung 35/25 kW, Vorschub 0-80000 mm/min, Druckluft 6 bar, 3x400V 50Hz, Abmessungen L2960xB2620xH2530 mm, Gewicht ~7150 kg. Zubehör: FANUC Lade-Roboter, Kühlmittel/IKZ 40/80 bar, TRS2 Werkzeugbruchkontrolle, Laser-Werkzeugvermessung, Späneförderer, Nebelabsaugung, Spülpistole, rotierendes Sichtfenster, Schaltschrank-Klimagerät. Erreicht enge Toleranzen; typische Branchen: Automotive, Luftfahrt, Medizintechnik, Uhrmacherei, Werkzeugbau.
Technische Daten ohne Gewähr
| Anzahl Achsen simultan | 5 |
| Tischdurchmesser | 480 x 400 mm |
| Anzahl T-Nuten: | 5 |
| Abstand der T-Nuten | 63 mm |
| T-Nutenbreite | 14H7 mm |
| Zentrierbohrung Durchmesser | 30H6 mm |
| Max. Werkstückgewicht auf dem Tisch | 250 kg |
| Längsweg (X-Achse) | 400 mm |
| Querweg (Y-Achse) | 400 mm |
| Vertikalweg (Z-Achse) | 375 mm |
| B-Achse Schwenkbereich | -5 / +110 ° |
| C-Achse | 360 ° |
| Tischdrehzahl | 60 t/min |
| Leistung | 50 kW |
| Klemmmoment C-Achse | 9 Nm |
| Werkzeugwechsler: | |
| Anzahl Werkzeuge | 60 |
| Werkzeugdurchmesser max. | 80 mm |
| Durchmesser bei freien Nebenplätzen | 130 mm |
| Maximale Werkzeuglänge | 300 mm |
| Werkzeuggewicht max. | 6 kg |

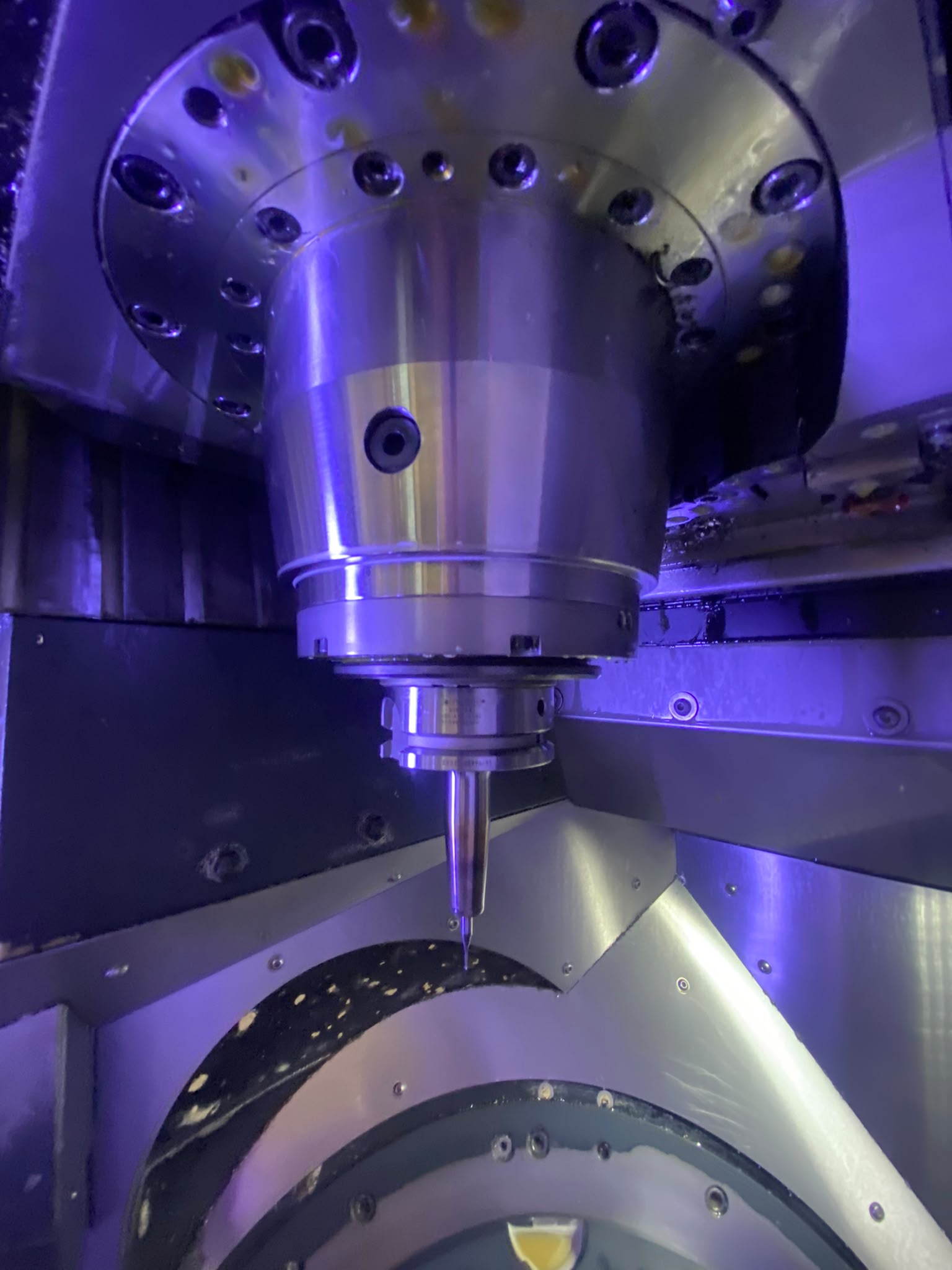

| Werkzeugaufnahme: HSK-A | 63 |
| Spindeldrehzahl: | |
| Stufenlos | |
| bis | 24000 t/min |
| Maximales Drehmoment | 130 / 86 Nm |
| Vorschubgeschwindigkeit | 0- 80000 mm/min |
| Anschluss an Druckluft | 6 bar |
| Anschluss 50 Hz 3x | 400 Volt |
| Spindelleistung | 35 / 25 kW |
| Maschinengewicht ca. | 7150 kg |
| Abmessungen Maschine: | |
| Länge | 2960 mm |
| Breite | 2620 mm |
| Höhe | 2530 mm |
| Diverses Zubehör: | |

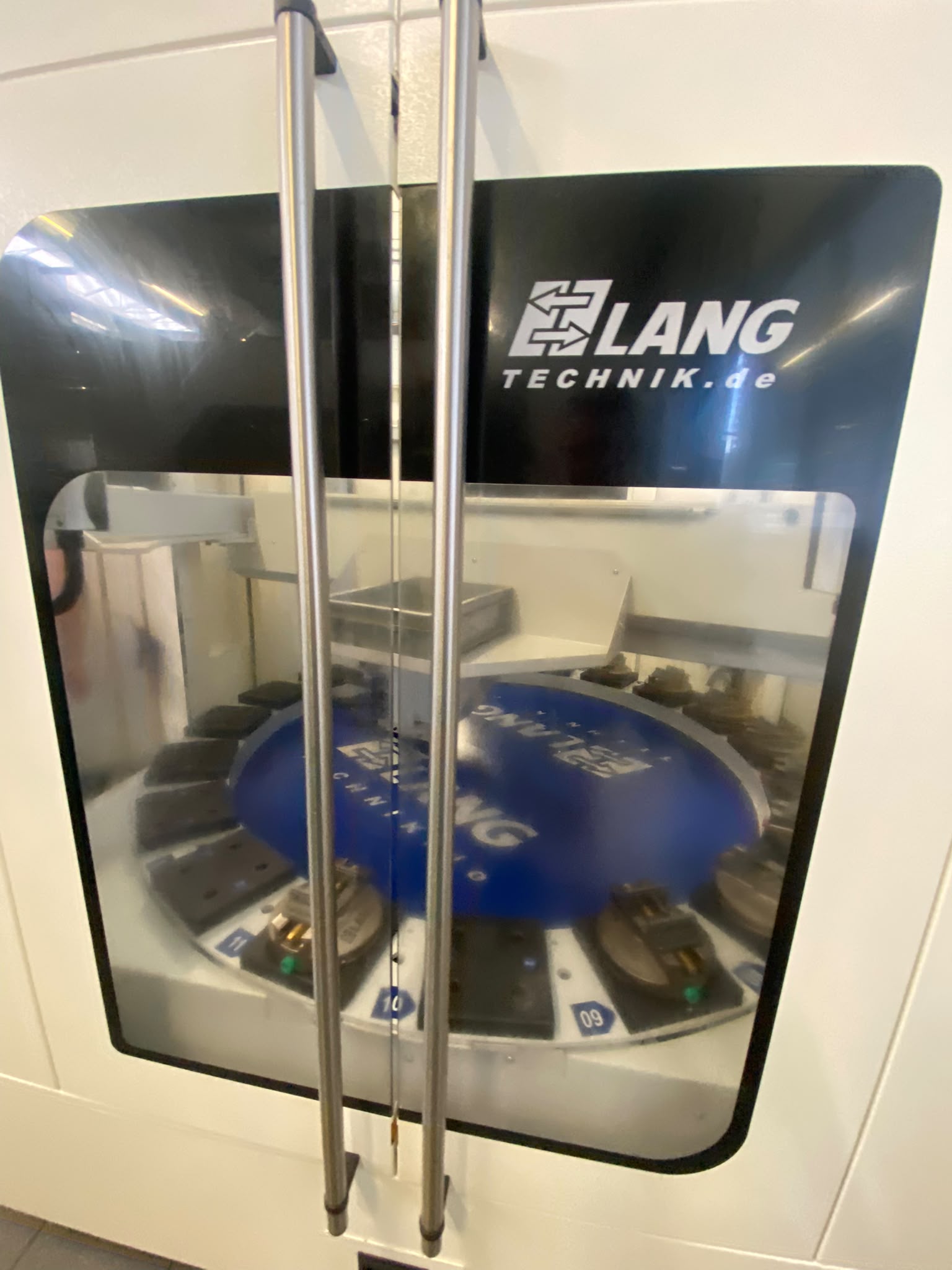

| Lade-Roboter | FANUC |
| Kühlmitteleinrichtung | |
| Kühlmittel durch die Spindel (IKZ) | 40/80 bar |
| Werkstücktaster | |
| Werkzeugtaster | |
| Werkzeugbruchkontrolle | TRS2 |
| Laser-Werkzeugkontrollsystem | |
| Späneförderer | |
| Elektronisches Handrad | |
| Kühlmittel-/ Nebelabsaugung | |
| Spülpistole | |
| Rotierendes Sichtfenster | |
| Schaltschrank Klimagerät |
