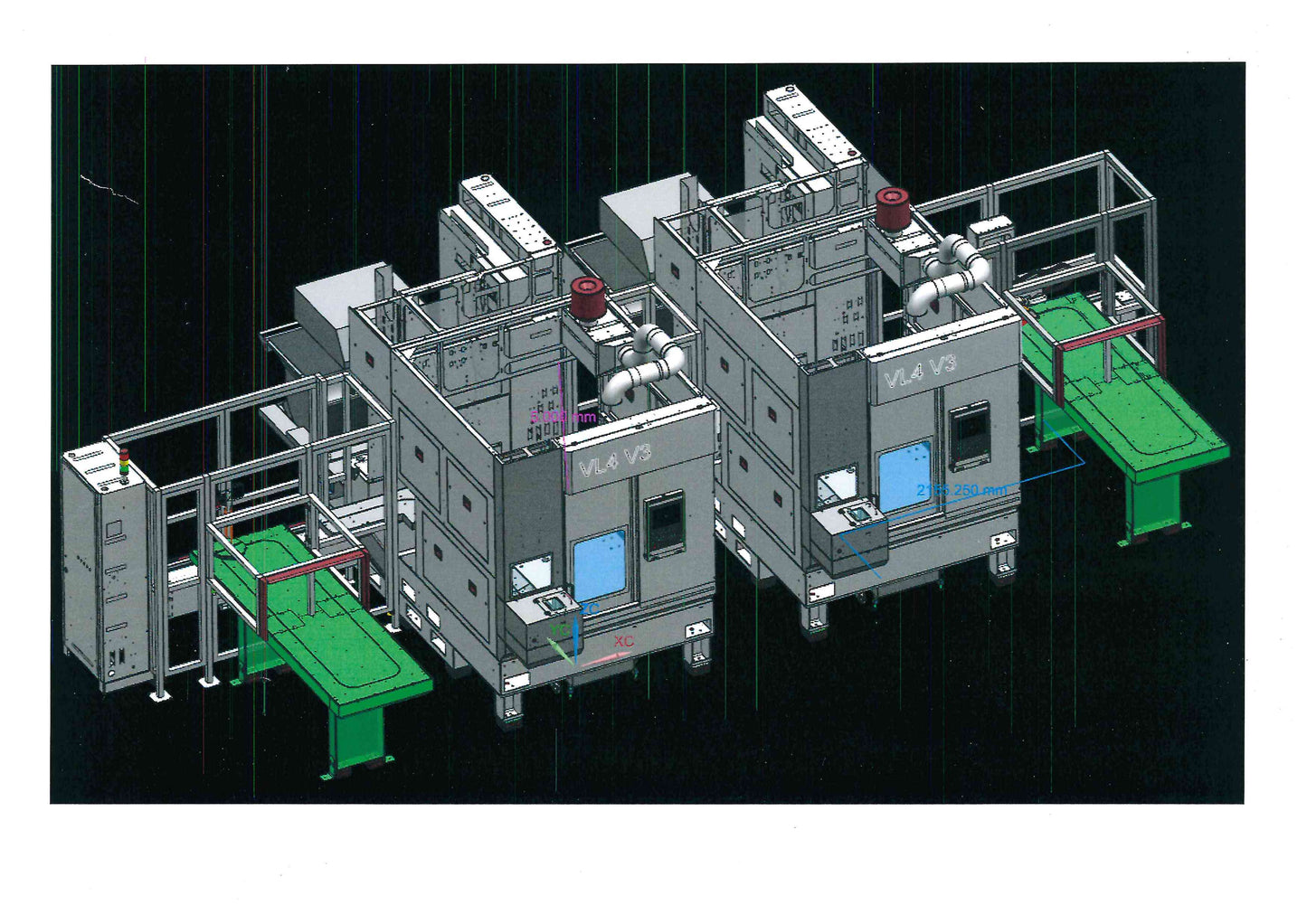

EMAG VL 4 ist eine Bearbeitungszelle / Vertikaldrehmaschine für hochpräzise Fertigung, hohe Genauigkeit und zuverlässigen Dauerbetrieb. Kapazitäten: 2 Maschinen, 2 Achsen; Max. Werkstückdimension 200 mm; Z-Achse 400 mm; X-Achse 750 mm; Revolver 12 Positionen, 12 angetriebene Werkzeuge. Technische Daten: Spindeldrehzahlen bis 6000 t/min, stufenlos bis 4500 t/min; Spindelleistung 25/18 kW; Drehmoment 280/202 Nm; Anschluss 3x400V 50Hz; Gesamtbedarf 36 kW; Abmessungen L5300×B2300×H3650 mm. Zubehör: Späneförderer, automatische Be-/Entladeeinrichtung, Satz Werkzeughalter, Zustandsleuchte, Ersatzteile. Erreicht enge Toleranzen; typisch für Automobil, Luftfahrt, Werkzeugmaschinen und Medizintechnik.
Technische Daten ohne Gewähr
Werkstücklader TrackMotion, max 24.5kg
| Anzahl Maschinen | 2 |
| Spannfutterdurchmesser | 260 mm |
| Max. Werkstücklänge | 200 mm |
| Max. Werkstückdimension | 200 mm |
| Verfahrwege: | |
| Längsweg (Z-Achse) | 415 mm |
| Planweg (X-Achse) | 760 mm |
| Querweg (Y-Achse) | +/- 30 mm |
| Eilgang X | 60 m/min |
| Eilgang Y | 15 m/min |
| Eilgang Z | 30 m/min |
| Revolver: | |
| Anzahl Positionen | 12 |
| Angetriebene Werkzeuge Revolver | 12 |
| Drehzahlen | 6000 t/min |
| Werkzeugaufnahme: VDI | 40 |
| Spindeldrehzahlen: | |
| Stufenlos | |
| bis | 4500 t/min |
| Spindelleistung | 25 / 18 kW |
| Maximales Drehmoment | 280 / 200 Nm |
| Spindelmotor | 2x 18 kW |
| Anschluss 50 Hz 3x | 400 Volt |
| Gesamtleistungsbedarf | 36 kW |
| Maschinengewicht ca. | kg |
| Abmessungen Maschine: | |
| Länge | 9984 mm |
| Breite | 4’938 mm |
| Höhe | 2905 mm |
| Diverses Zubehör: | |
| Kühlmitteleinrichtung | |
| Kühlmittel durch die Spindel (IKZ) | |
| Werkstücklader | |
| Werkzeugbruchkontrolle | TOOLINSPECT MCU |
| Werkstückmagazin | |
| Späneförderer | |
| Automatische Be-und Entlade Einrichtung | |
| Umkehrstation | |
| Satz Werkzeughalter | |
| Werkzeugvermessung | |
| Spülpistole | |
| Zustandsleuchte | |
| Div. Ersatzteile |
