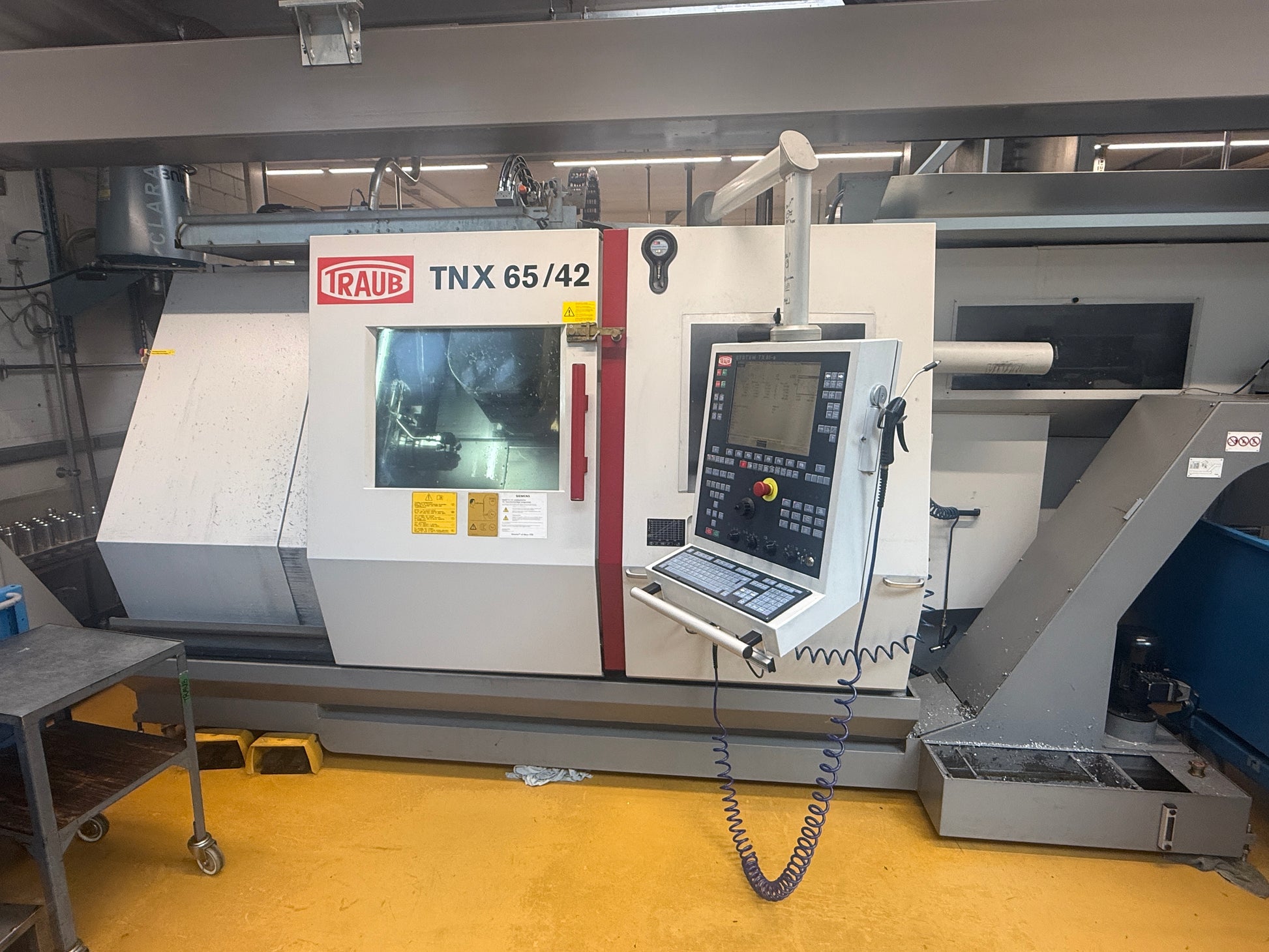

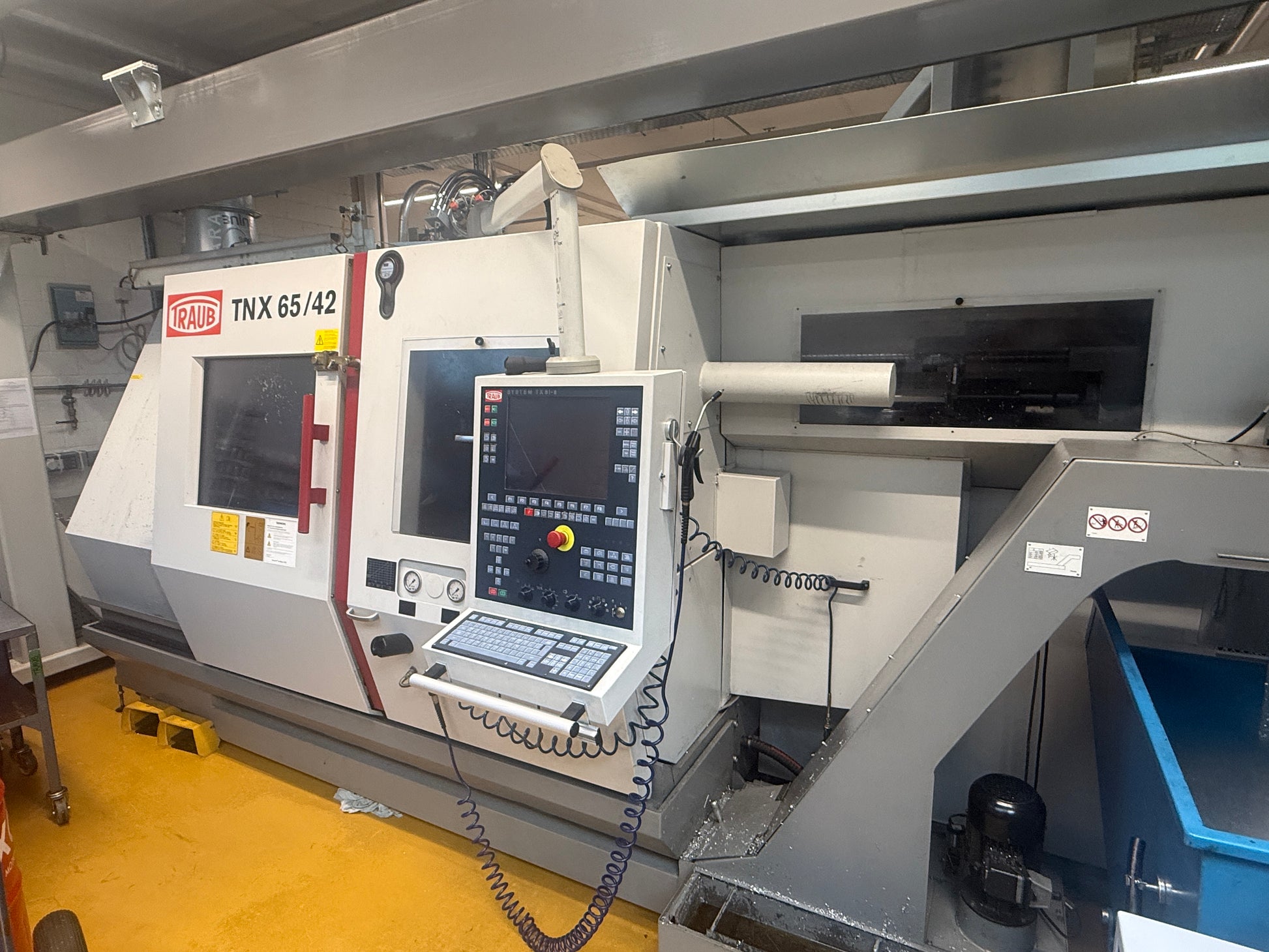

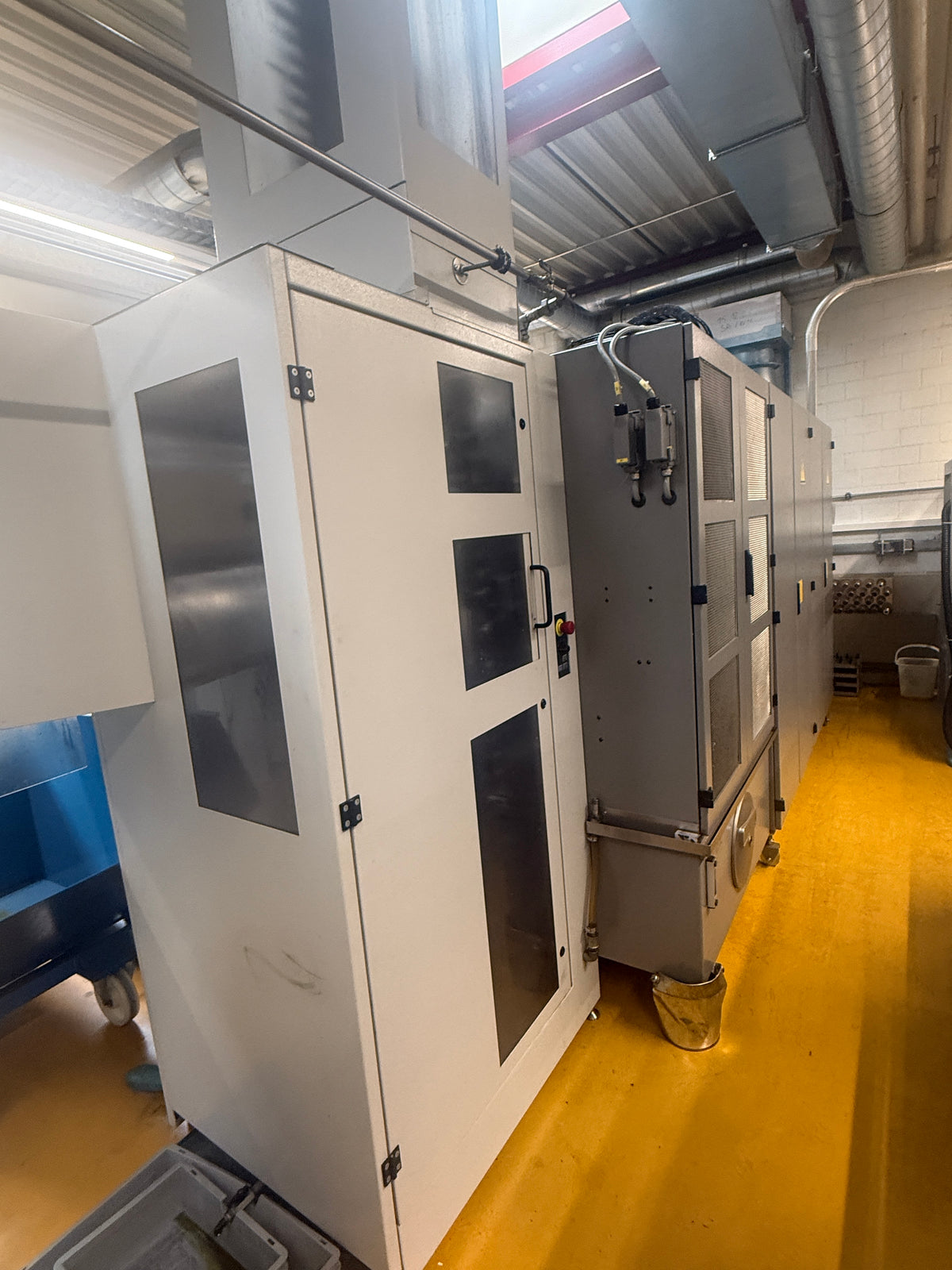

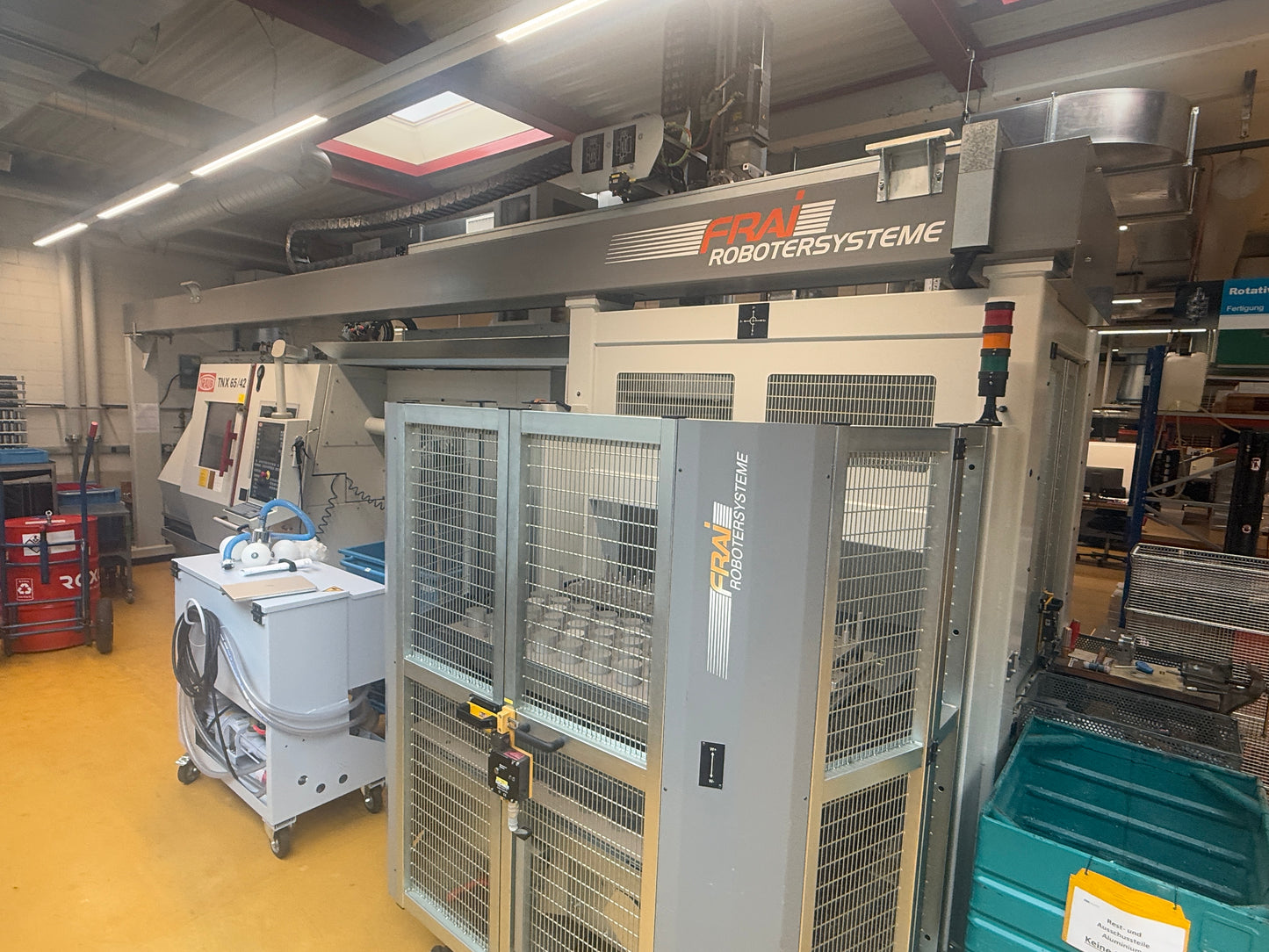

TRAUB TNX 65/42
Technisches Datenblatt herunterladen (PDF)
Brauchen Sie Hilfe? Einfach per WhatsApp!
TRAUB TNX 65/42 ist ein CNC Kurzdrehautomat mit fester Spindel, für präzise, hochgenaue und zuverlässige Bearbeitung. Drehlänge 220 mm; Spindeldurchlass 65 mm; Z 300 mm (2 Schlitten), Y 140 mm. Spindel 5000 U/min; Gegenspindel 7000 U/min. 2 Revolver; Werkzeuge 10/8, angetriebene 10/3 (6000 U/min); C 0,001°. Anschluss 50Hz 3×400V; 95 kW (80 kVA). Gewicht ~9000 kg; L5480×B3100×H3200 mm. Geeignet für enge Toleranzen in Automotive, Uhren, Werkzeugbau, Luftfahrt, Medizintechnik
Technische Daten ohne Gewähr
| Drehlänge | 220 mm |
| Spindeldurchlass | 65 mm |
| Spindeldrehzahlen: | |
| Stufenlos | |
| bis | 5000 t/min |
| Schlitten: | No 1 |
| Längsweg (Z-Achse) | 300 mm |
| Querweg (Y-Achse) | 140 mm |
| Schlitten: | No 2 |
| Längsweg (Z-Achse) | 300 mm |
| Querweg (Y-Achse) | 140 mm |
| Gegenspindel: | |
| Drehzahlen: | |
| bis | 7000 t/min |

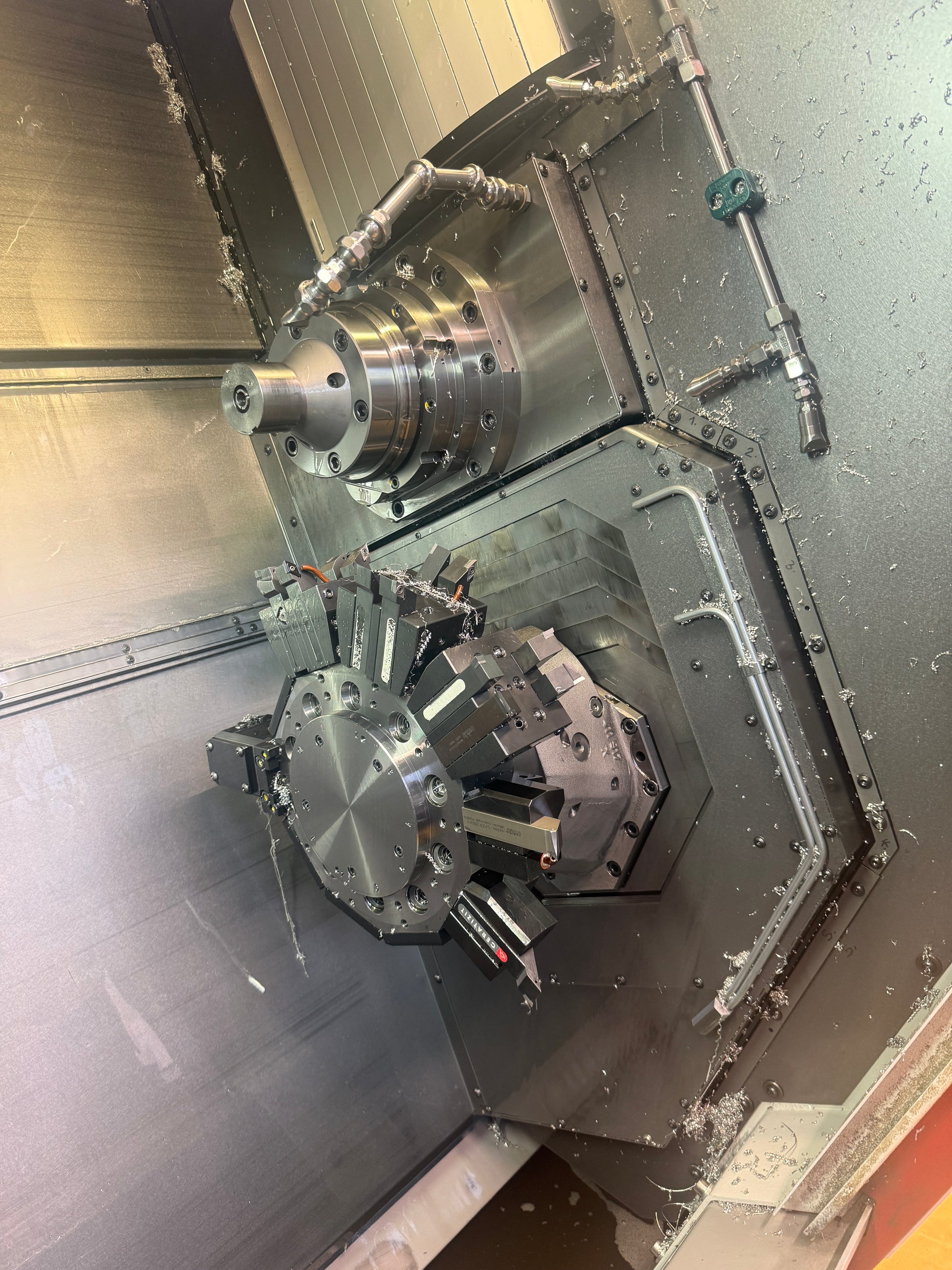

| Revolver: | |
| Anzahl | 2 |
| Anzahl Werkzeuge | 10 / 8 |
| Anzahl angetriebene Werkzeuge | 10 / 3 |
| Drehzahlen angetriebene Werkzeuge | 6000 t/min |
| C-Achse (Spindel,Auflösung) | 0.001 ° |
| Anschluss 50 Hz 3x | 400 Volt |
| Gesamtleistungsbedarf | 95 kW |
| Gesamtleistungsbedarf | 80 kVA |
| Maschinengewicht ca. | 9000 kg |
| Abmessungen Maschine: | |
| Länge | 5480 mm |
| Breite | 3100 mm |
| Höhe | 3200 mm |
