MIKRON 102.04
Technisches Datenblatt herunterladen (PDF)
Brauchen Sie Hilfe? Einfach per WhatsApp!
MIKRON 102.04 ist eine Abwälzfräsmaschine hoher Präzision, Genauigkeit und Zuverlässigkeit. Bereich: Ø≤120 mm; Modul≤2; Werkstücklänge≤130 mm; Zähne 6–325; Steigung 2–5000 mm. Techn.: 14 Stufen 140–1870 t/min; axialer Vorschub ≤3 mm/t; 3×380 V; 1,5 CV; Gewicht ~650 kg. Zubehör: Satz Wechselräder; gerade, schräg, konisch, spiral, Außen- und Innenverzahnung. Erreicht enge Toleranzen; Einsatz: Automotive, Werkzeugbau, Luftfahrt.
Technische Daten ohne Gewähr
| Arbeitsbereich: Durchm. max. | 120 mm |
| Grösstes Modul | 2 |
| Werkstücklänge max. | 130 mm |
| Zähnezahl min. | 6 |
| max. | 325 |
| Steigung der Spirale: | |
| von | 2 mm |
| bis | 5000 mm |
| Steigungswinkel der Spiralen: | |
| von | 1 ° |
| bis | 89 ° |
| Walzfräser: | |
| max. Länge | 130 mm |
| Fräserdrehzahlen: | |
| Anzahl (Stufen) | 14 |
| von | 140 t/min |
| bis | 1870 t/min |
| Vorschübe: | |
| axial von | mm/t |
| bis | 3 mm/t |
| Anschluss 50 Hz 3x | 380 Volt |
| Leistung | 1.5 CV |
| Maschinengewicht ca. | 650 kg |
| Abmessungen Maschine: | |
| Länge | 1100 mm |
| Breite | 900 mm |
| Höhe | 1550 mm |
| Diverses Zubehör: | |

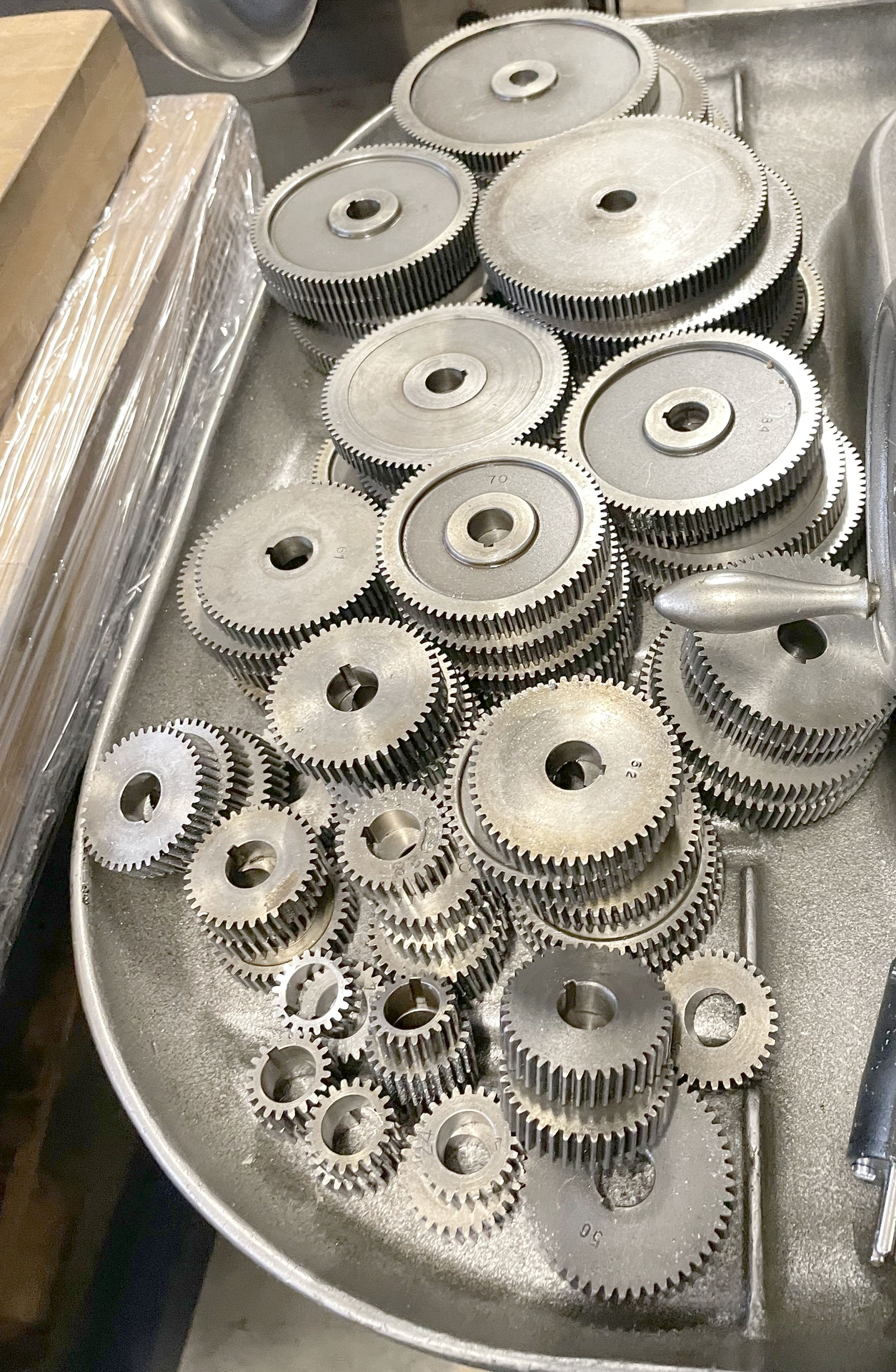

| Satz Wechselräder | |
| Herstellbare Gewindeformen: | |
| Geradeverzahnungen | |
| Schrägverzahnungen | |
| Konischeverzahnungen | |
| Spiralverzahnungen | |
| Aussenverzahnungen | |
| Innenverzahnungen |
