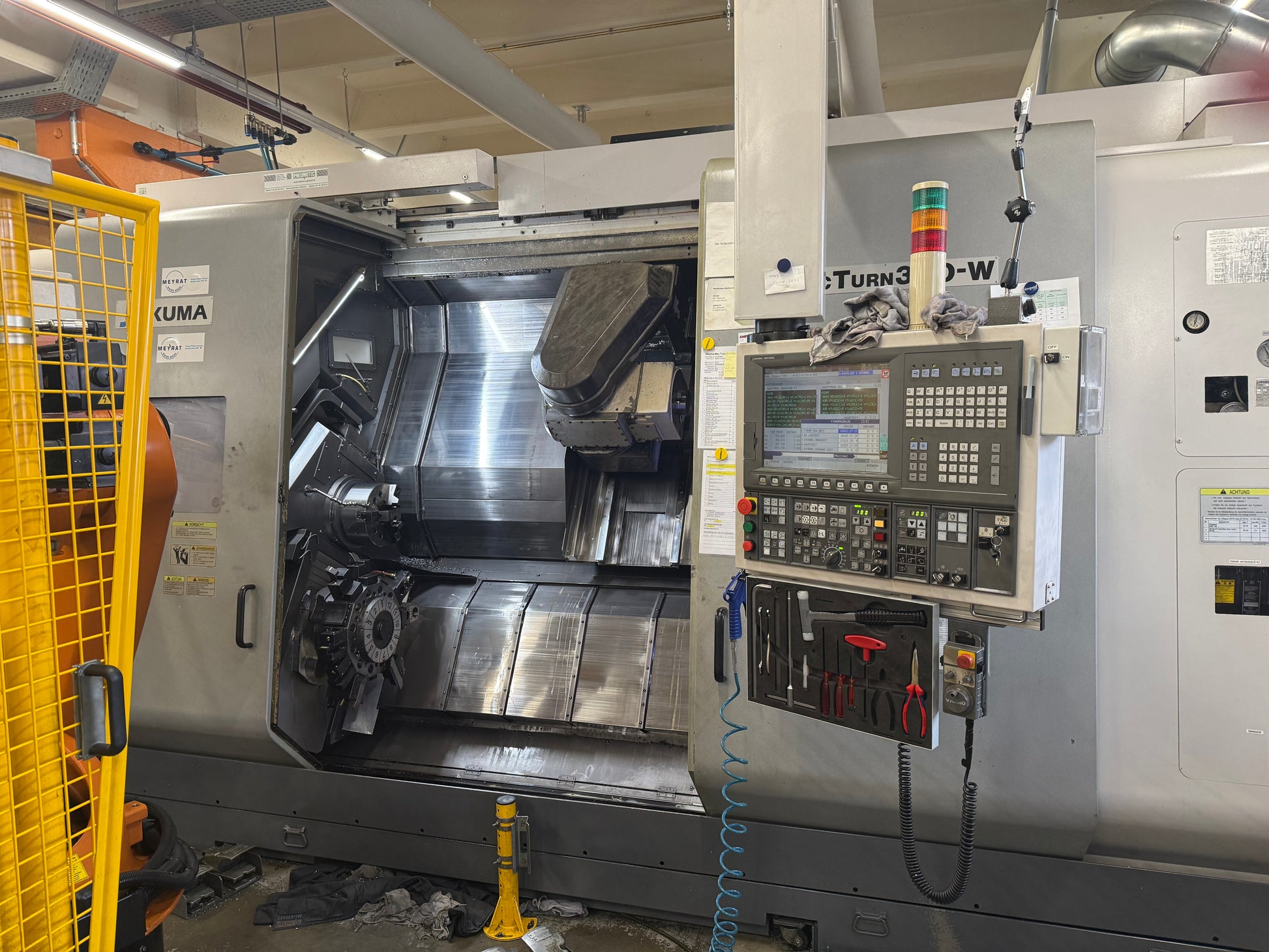

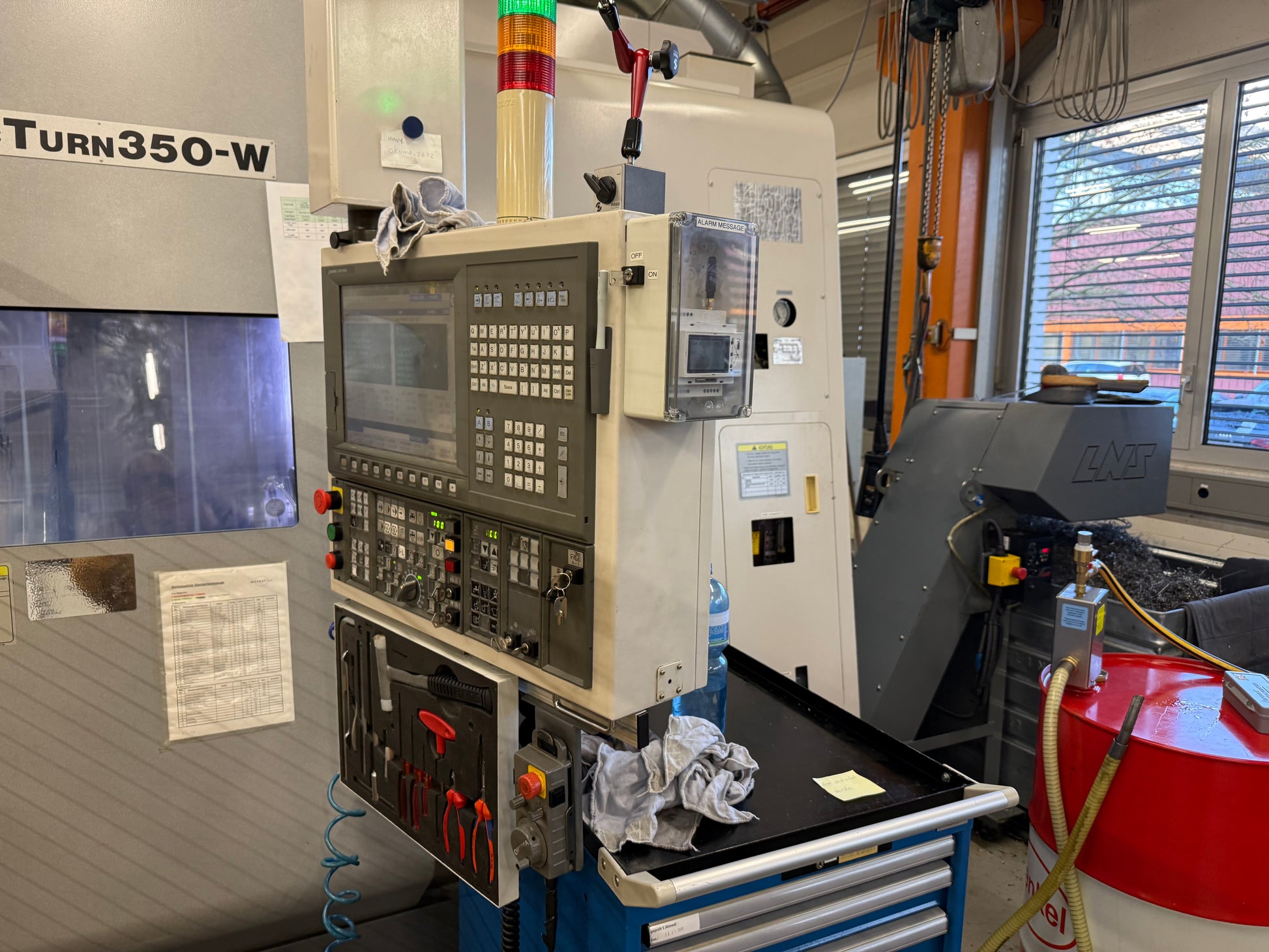

OKUMA MAC TURN 350-W
Technisches Datenblatt herunterladen (PDF)
Brauchen Sie Hilfe? Einfach per WhatsApp!
OKUMA MAC TURN 350-W ist ein CNC Dreh-Fräscenter mit 2 Spindelstöcke, ausgelegt auf Präzision, hohe Genauigkeit und Zuverlässigkeit. Kapazitäten: Dreh-Ø 530 mm (über Planschlitten), 550 mm (über Bett); Spindelbohrung 62 mm; Drehlänge 1625 mm; Z 1670 mm, X 505 mm, Y ±95 mm (190 mm). Daten: 9 Achsen; C-Achse 360° Auflösung 0,001°; B-Achse Schwenk 210° Auflösung 1°; Spindeldrehzahl bis 5000 t/min; Fräserdrehzahl 6000 t/min; Spindelmotor 22/15 kW. Zubehör: Werkzeugwechsler 44 Plätze, Späneförderer. Ermöglicht enge Toleranzen; Anwendungen: Automotive, Luftfahrt, Medizintechnik und Präzisionsfertigung.
Technische Daten ohne Gewähr
| Anzahl Achsen total | 9 |
| Drehdurchmesser über Planschlitten | 530 mm |
| Drehdurchmesser über dem Bett | 550 mm |
| Spindelbohrung | 62 mm |
| Drehdurchmesser | 530 mm |
| Drehlänge | 1625 mm |
| Schlitten: | |
| Längsweg (Z-Achse) | 1670 mm |
| Planweg (X-Achse) | 505 mm |
| C-Achse (Spindel,Auflösung) | 0.001 ° |
| C-Achse | 360° |
| Spindeldrehzahlen: | |
| Stufenlos | |
| bis | 5000 t/min |

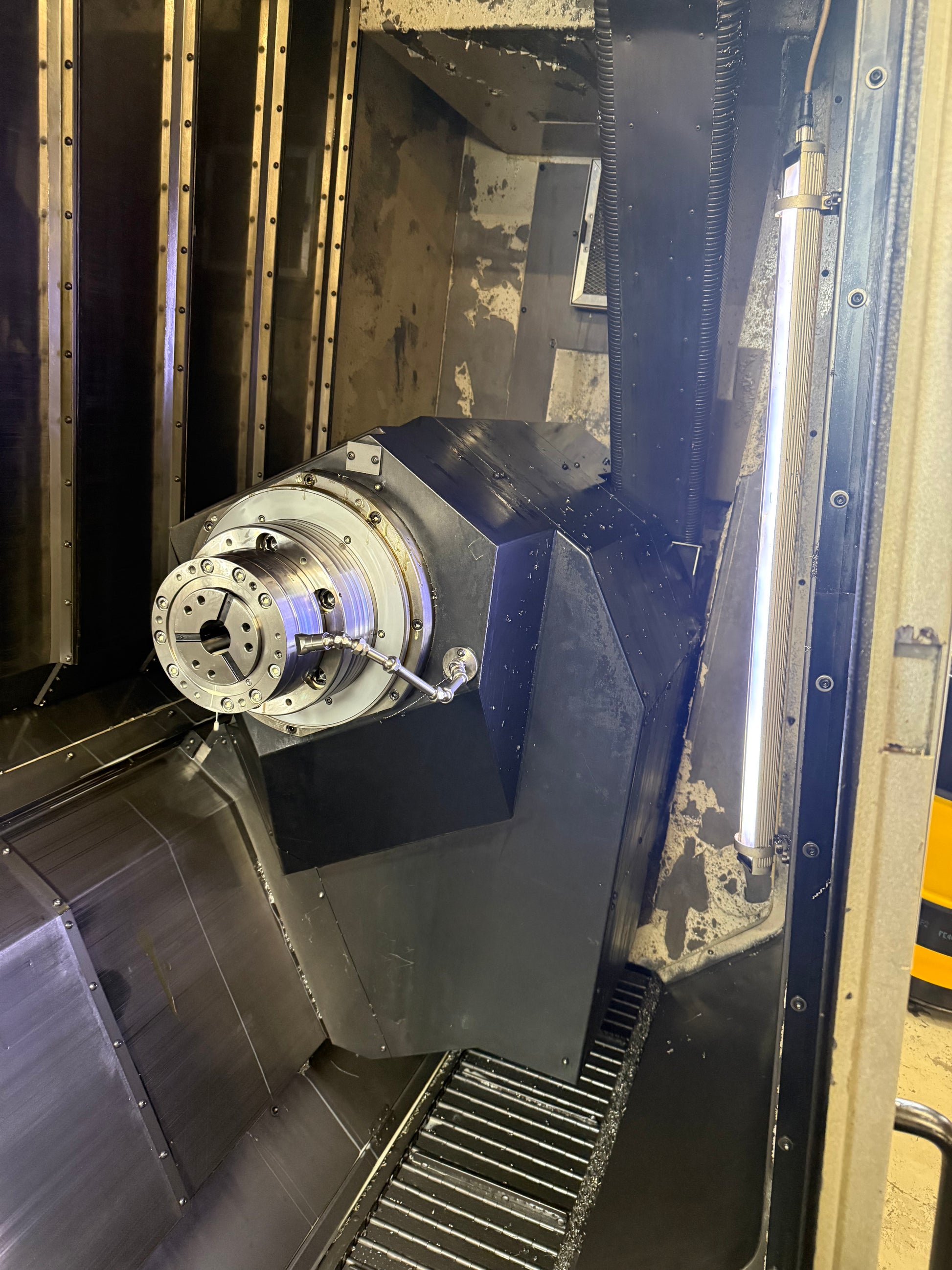

| Gegenspindel: | |
| Drehzahl max. | 5000 t/min |

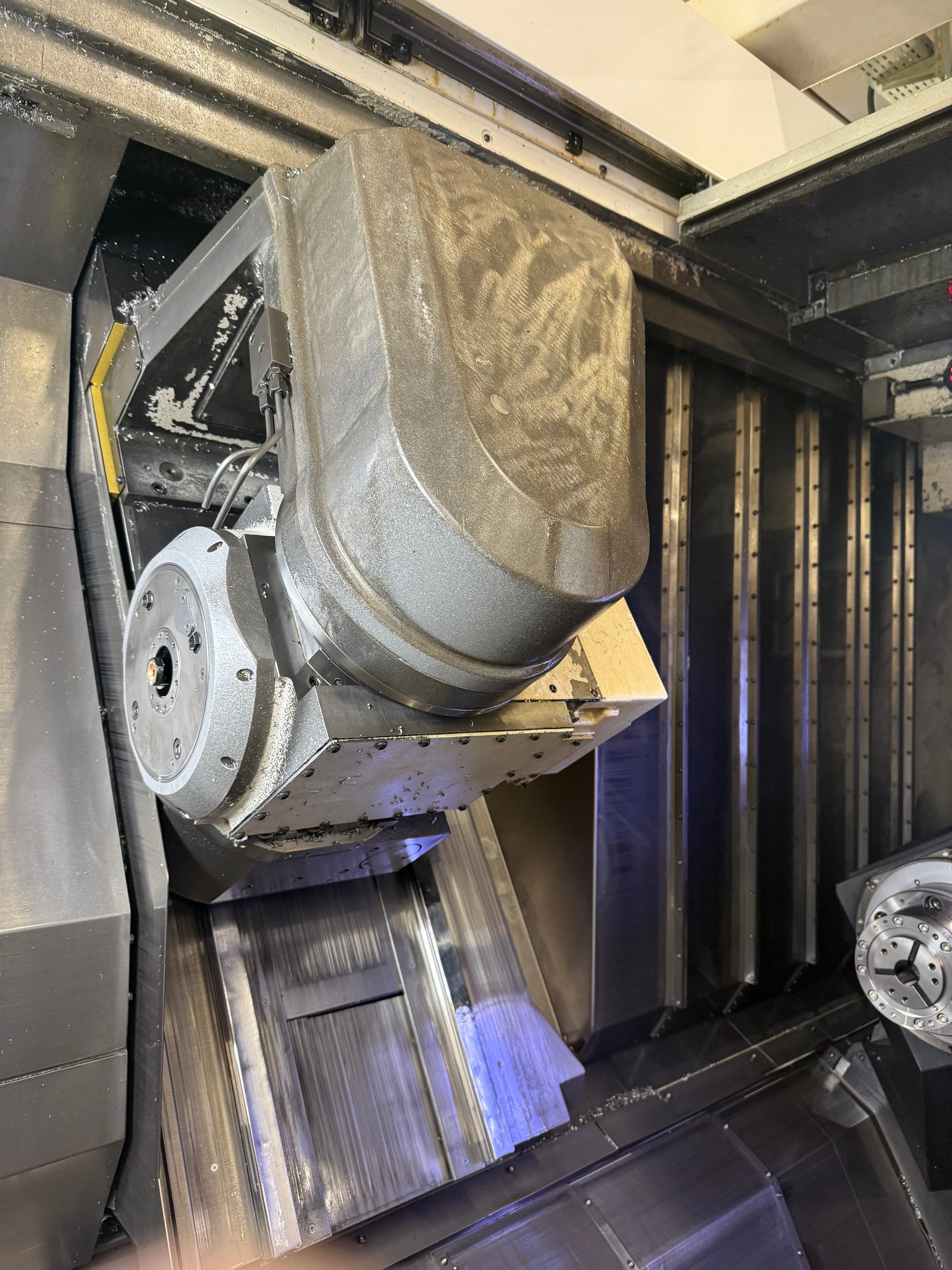

| Fräseinheiten: | |
| Y-Achse | +/- 95 = 190 mm |
| Fräserdrehzahlen | 6000 t/min |
| B-Achse Schwenkbereich | 210 ° |
| B-Achse Auflösung max. | 1 ° |
| Spindelmotor | 22/15 kW |
| Diverses Zubehör: | |

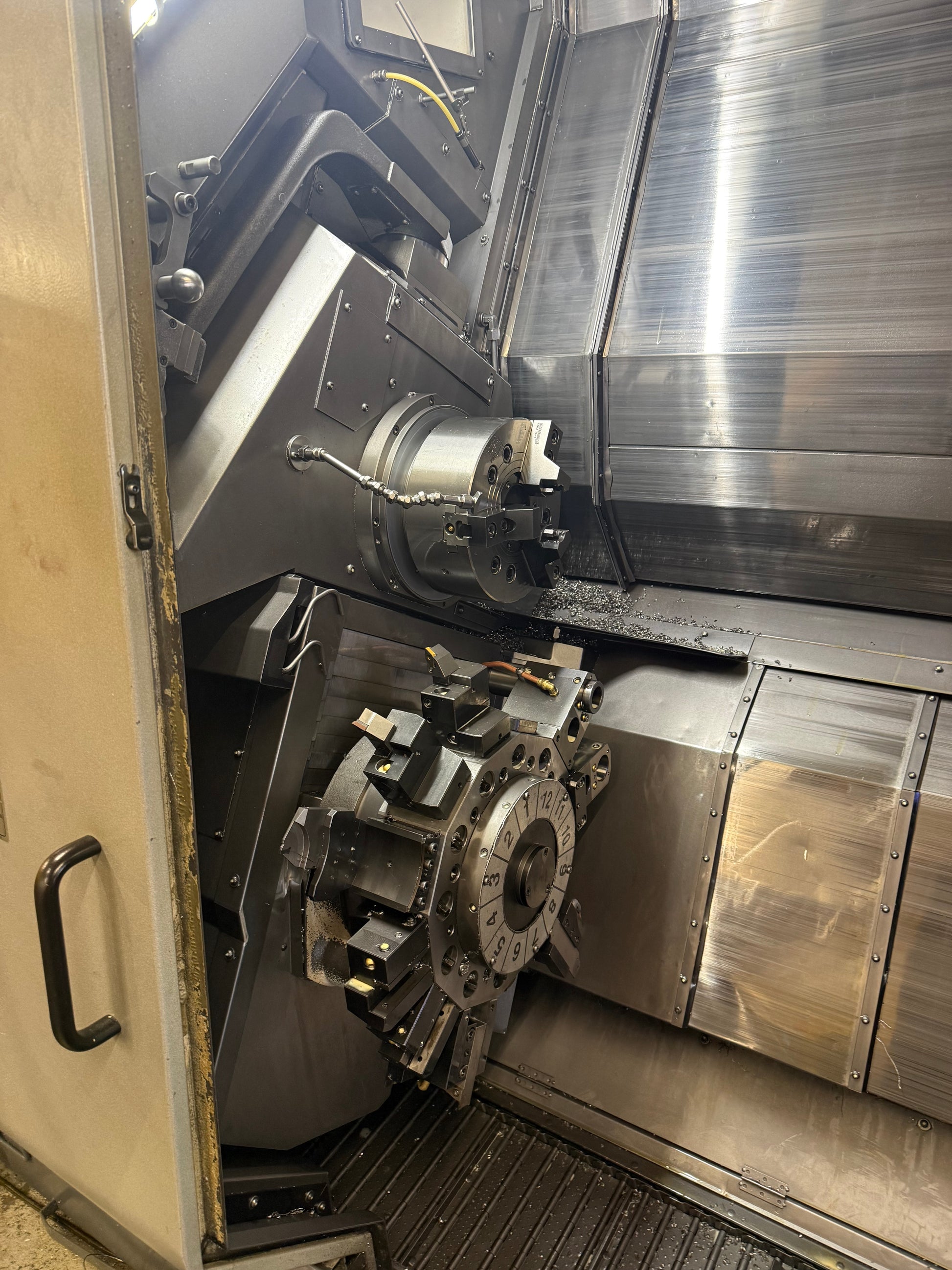

| 3-Backenfutter | 2x Kitagawa B-210 |

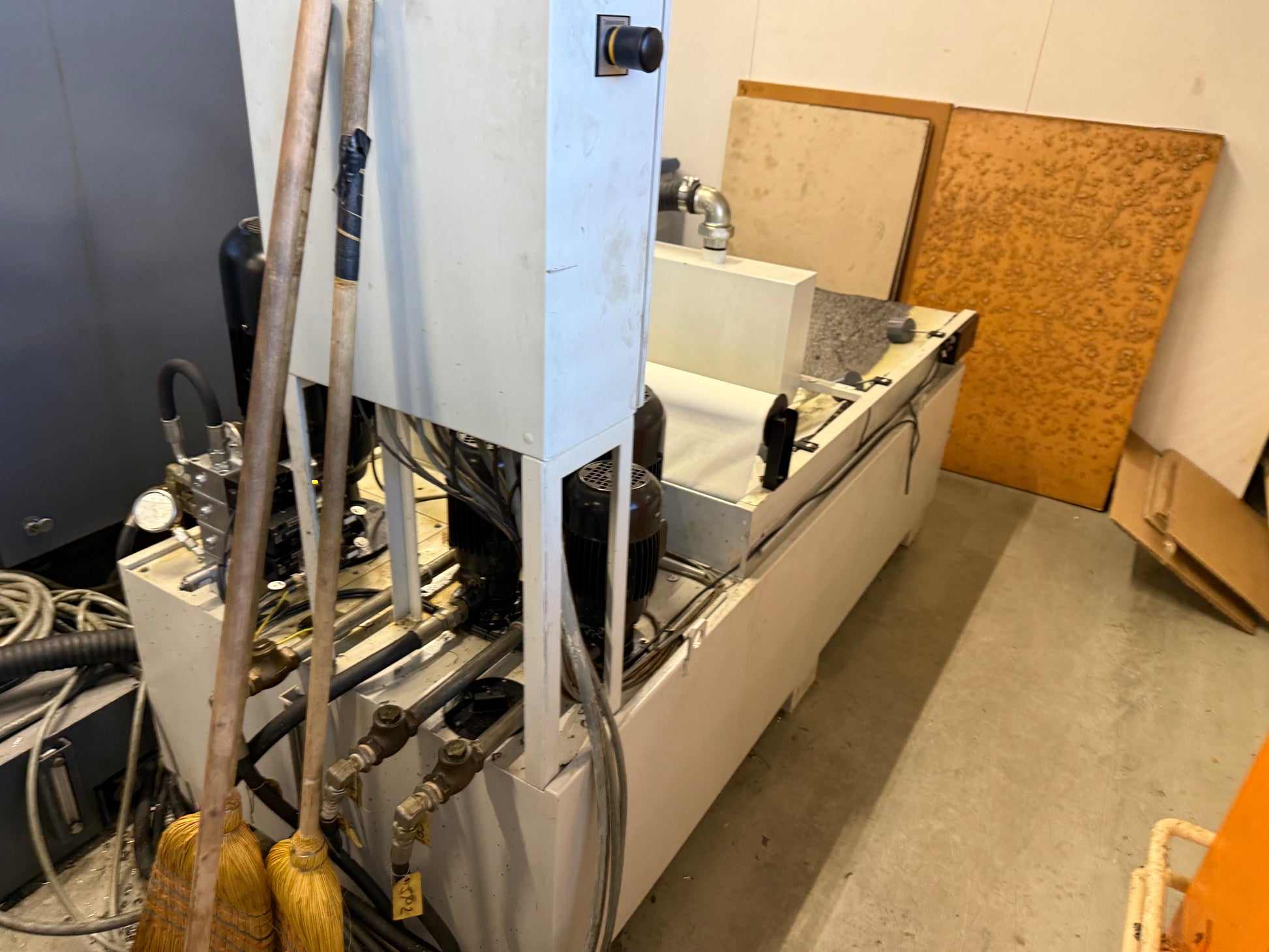

| Papierfilteranlage | |

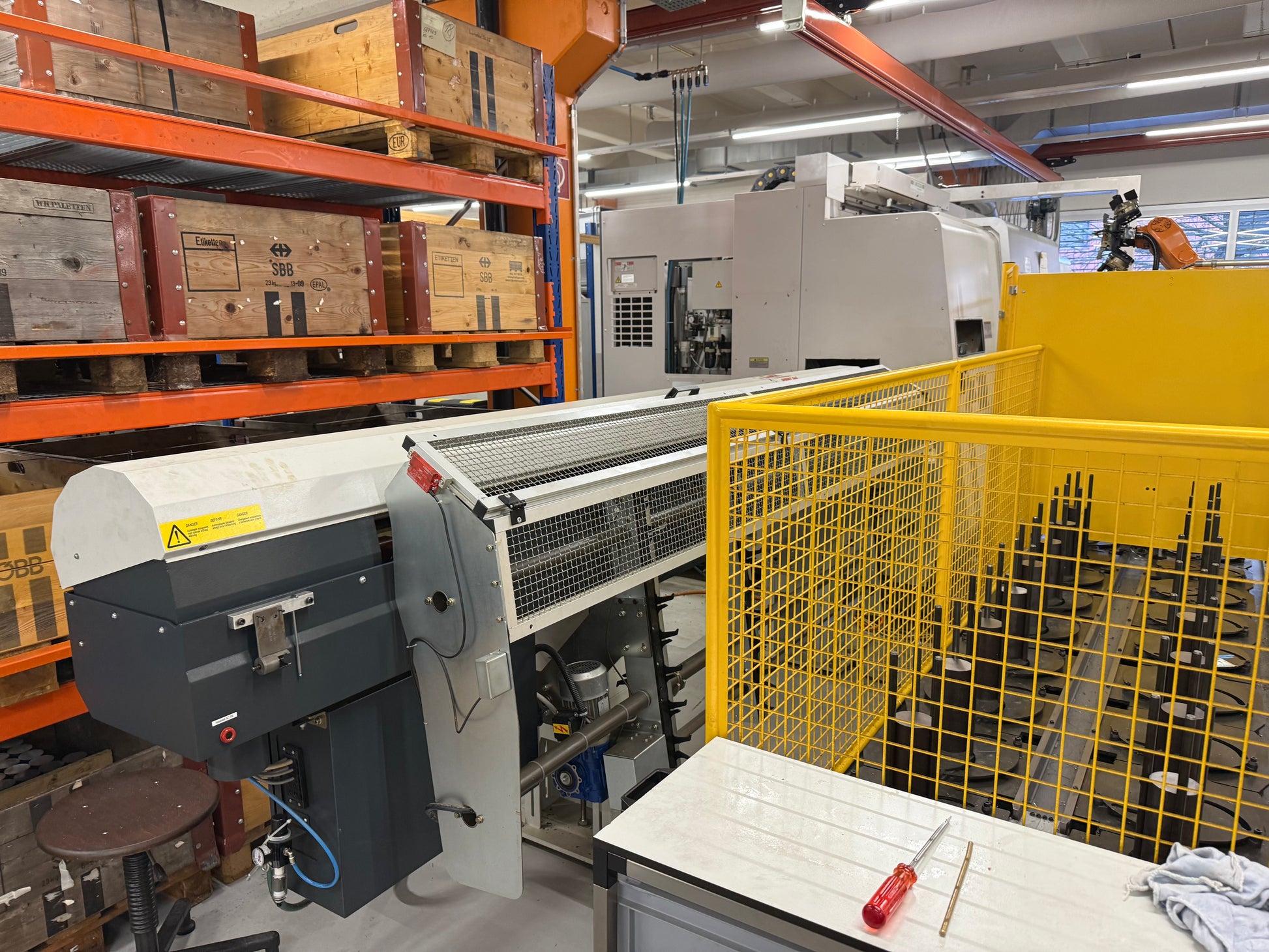

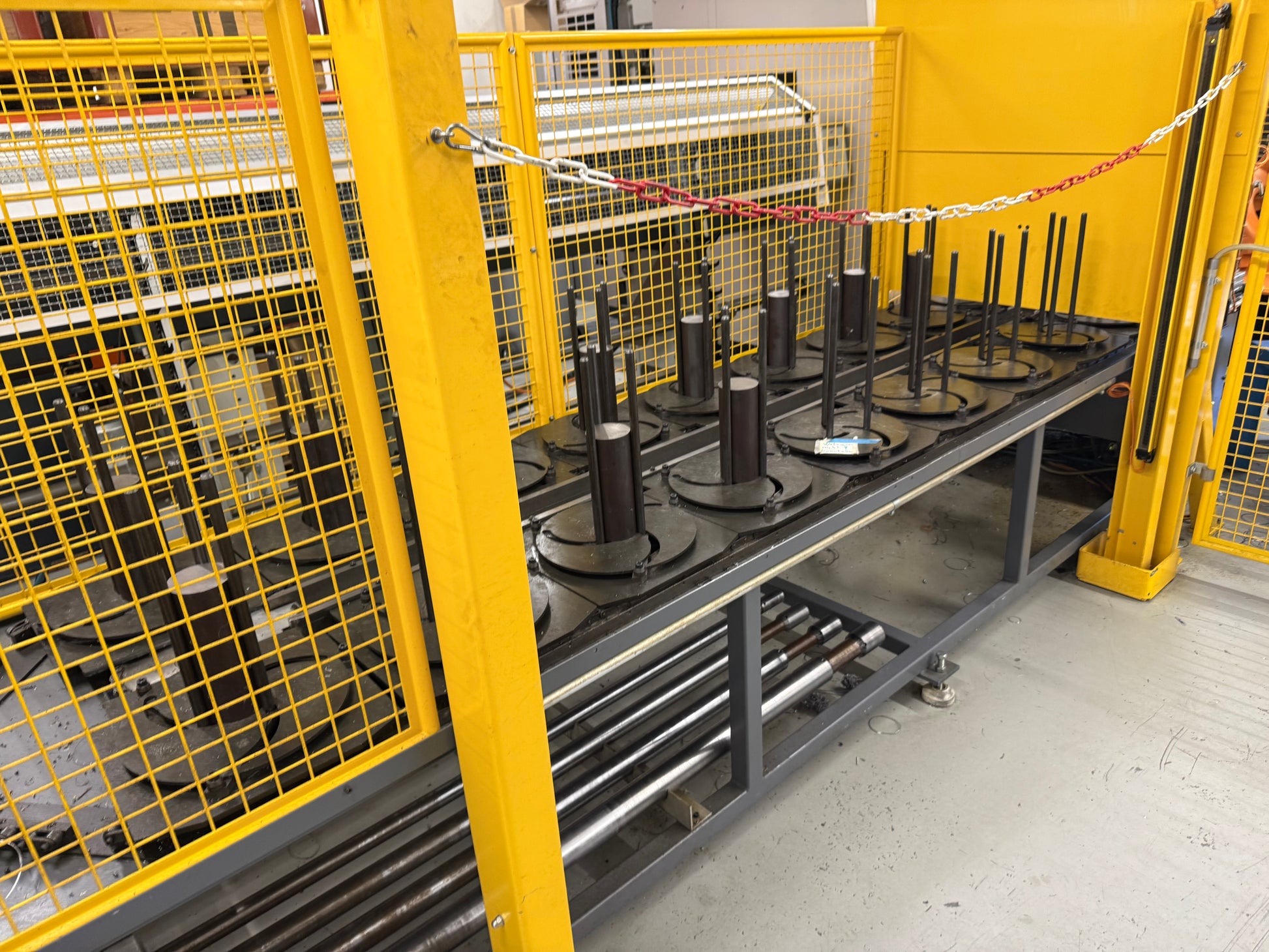

| Lademagazin | |
| Typ | LNS Sprint 552-565 |
| Späneförderer | |

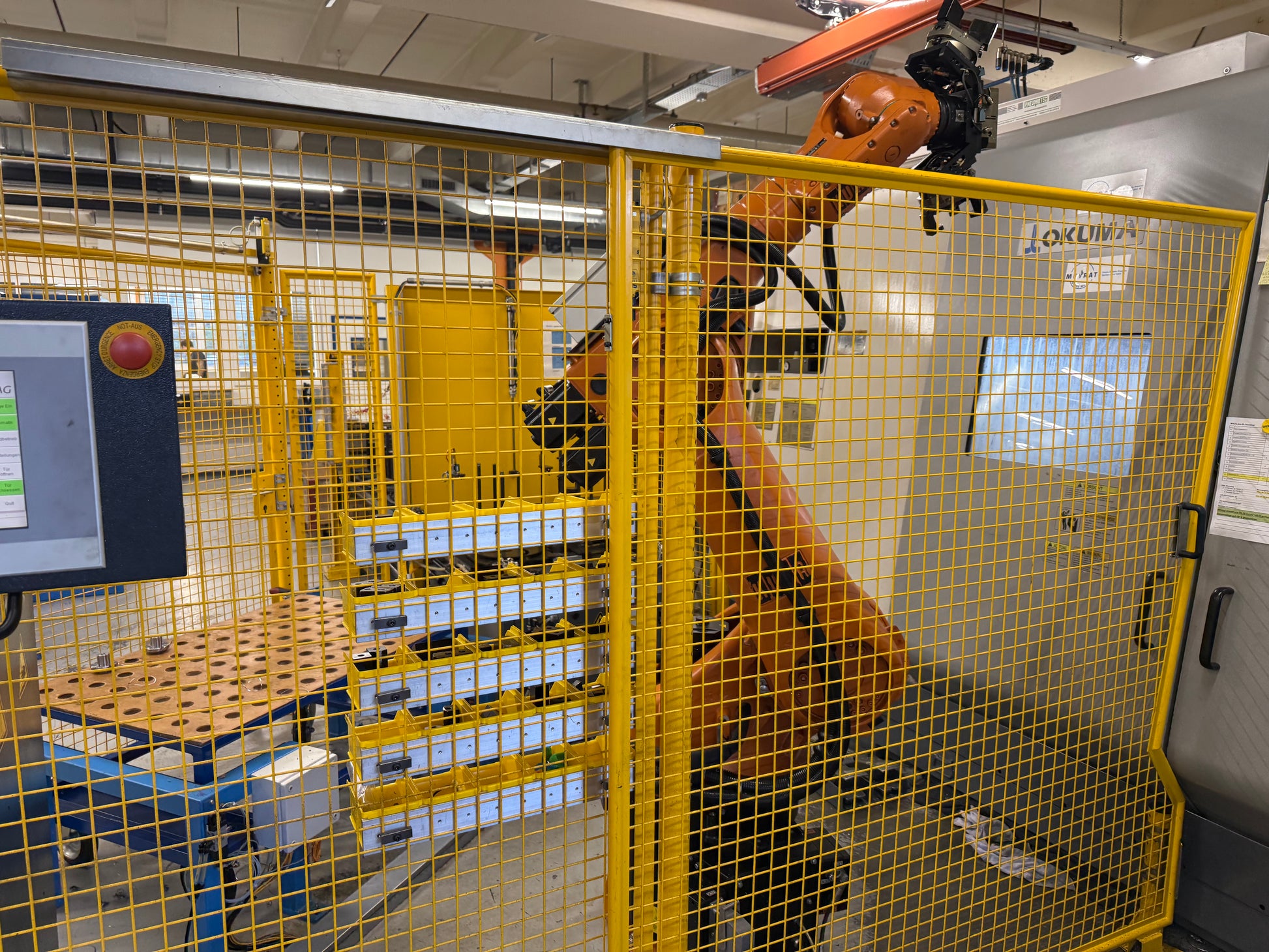

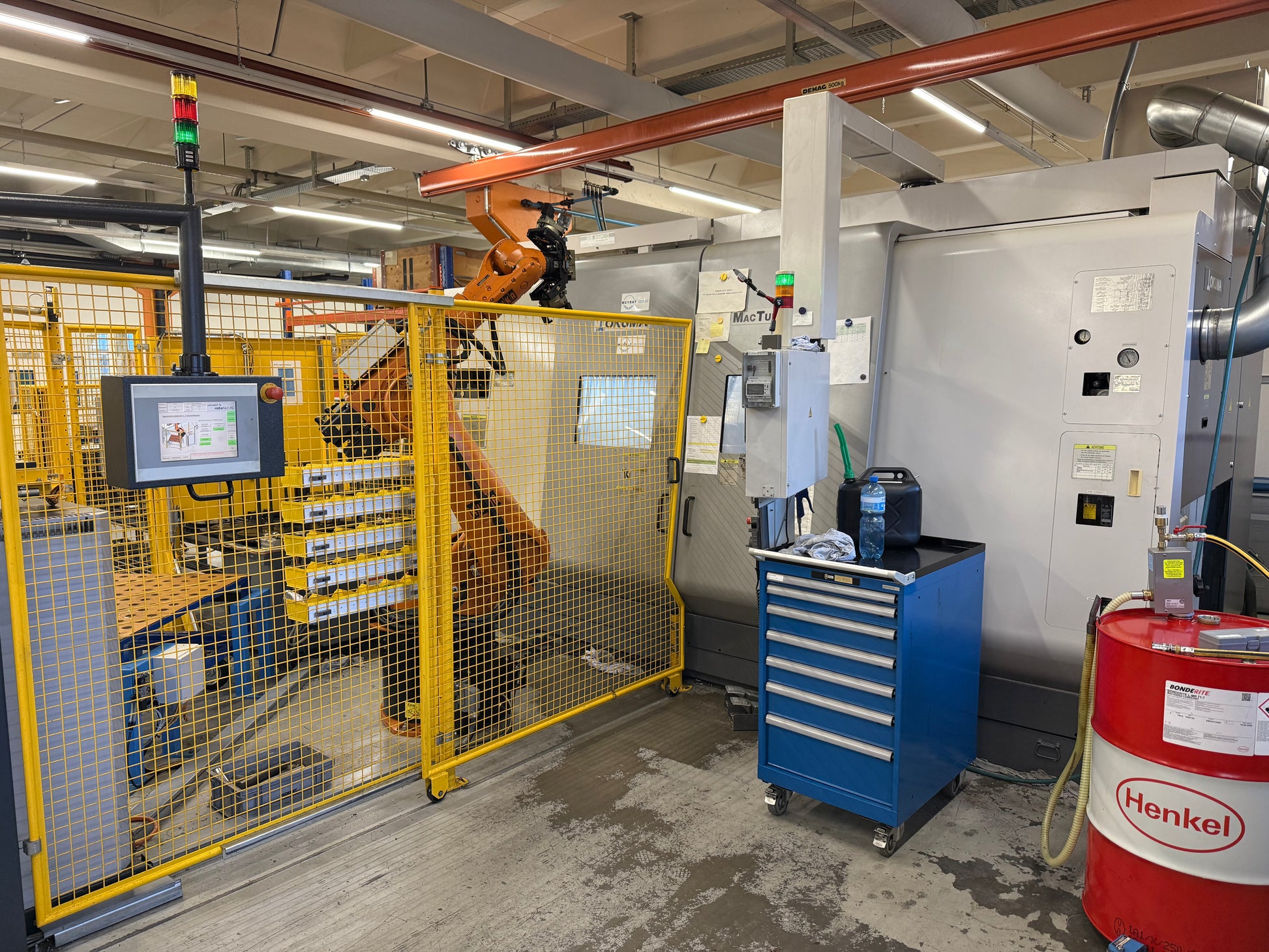

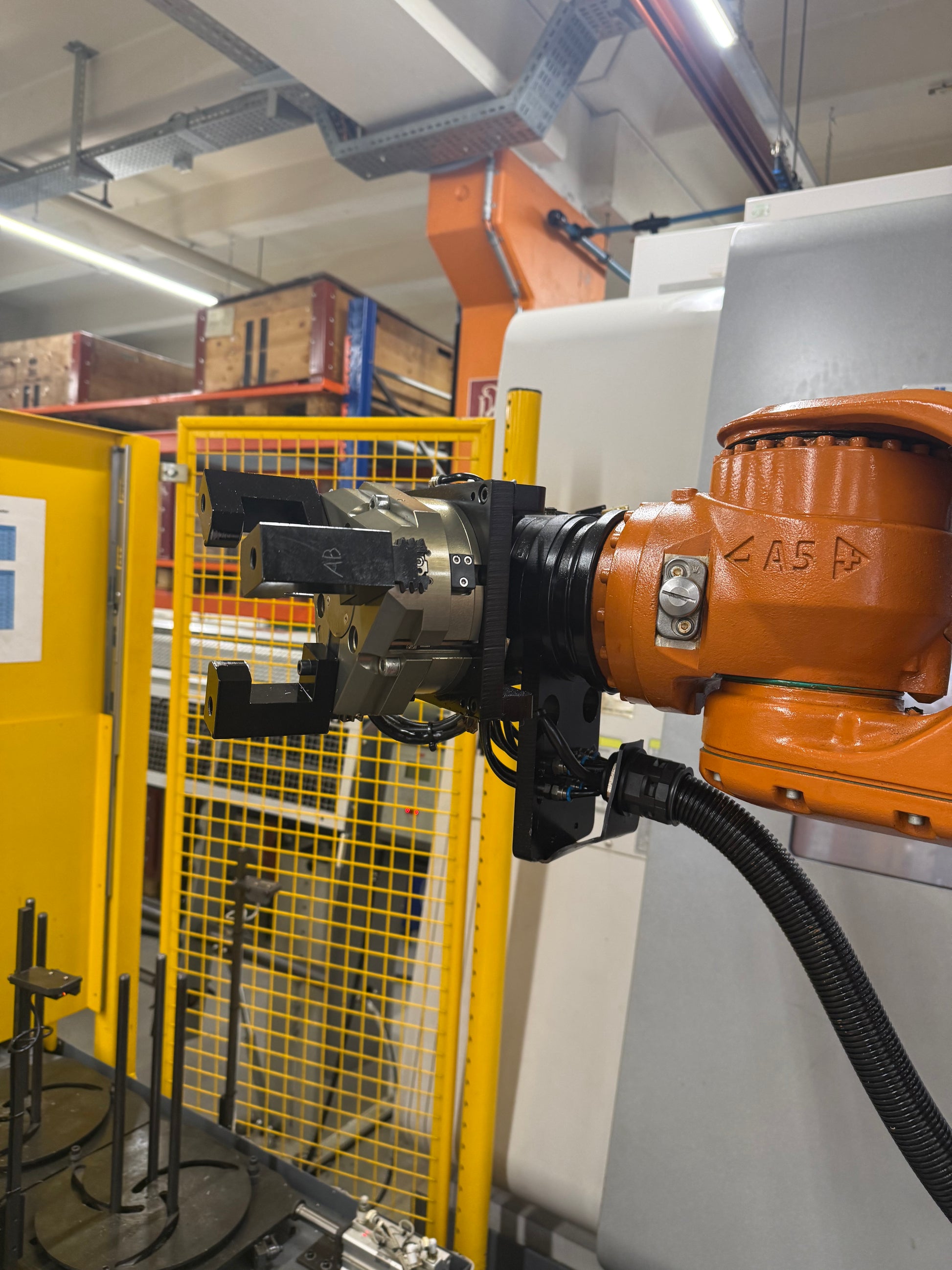

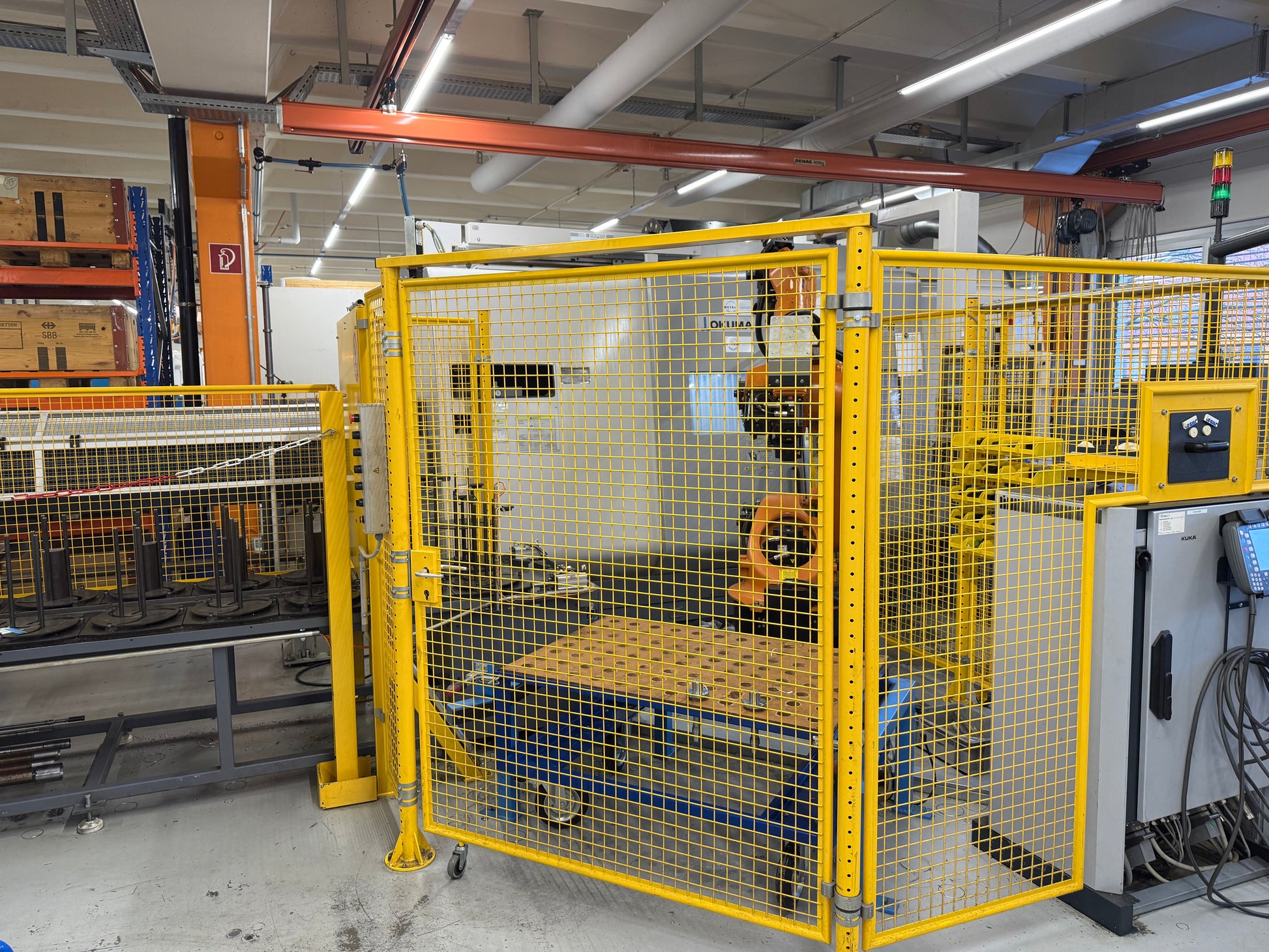

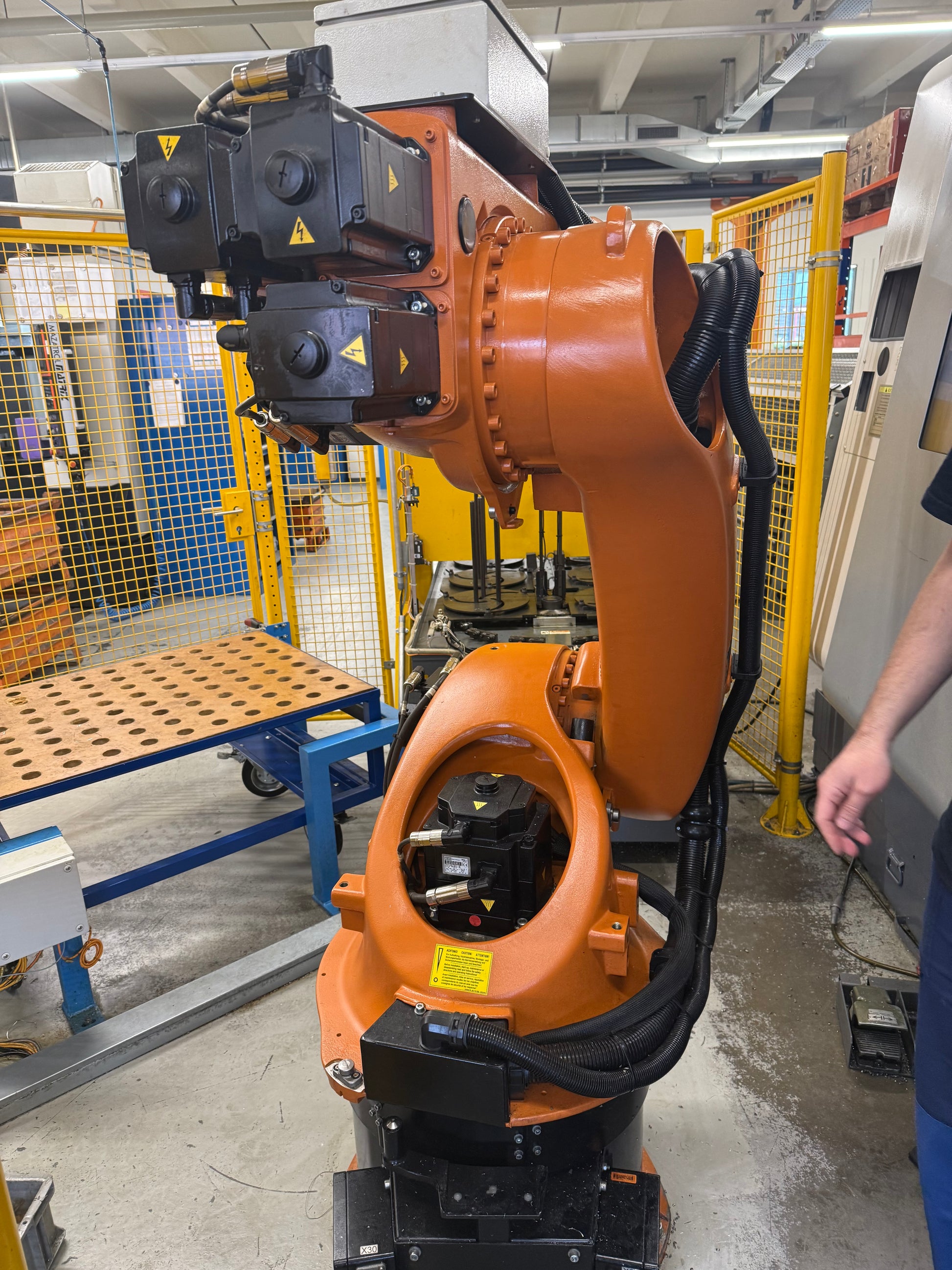

| Lade-Roboter | KUKA KR30-3 |
| Satz Werkzeughalter | ca. 110x HSK 63 |
| Messarm Renishaw | RMP60 |
| Werkzeugwechsler (Anzahl Werkzeuge) | 44 |
