UNISIGN UNICOM 6000
Technisches Datenblatt herunterladen (PDF)
Brauchen Sie Hilfe? Einfach per WhatsApp!

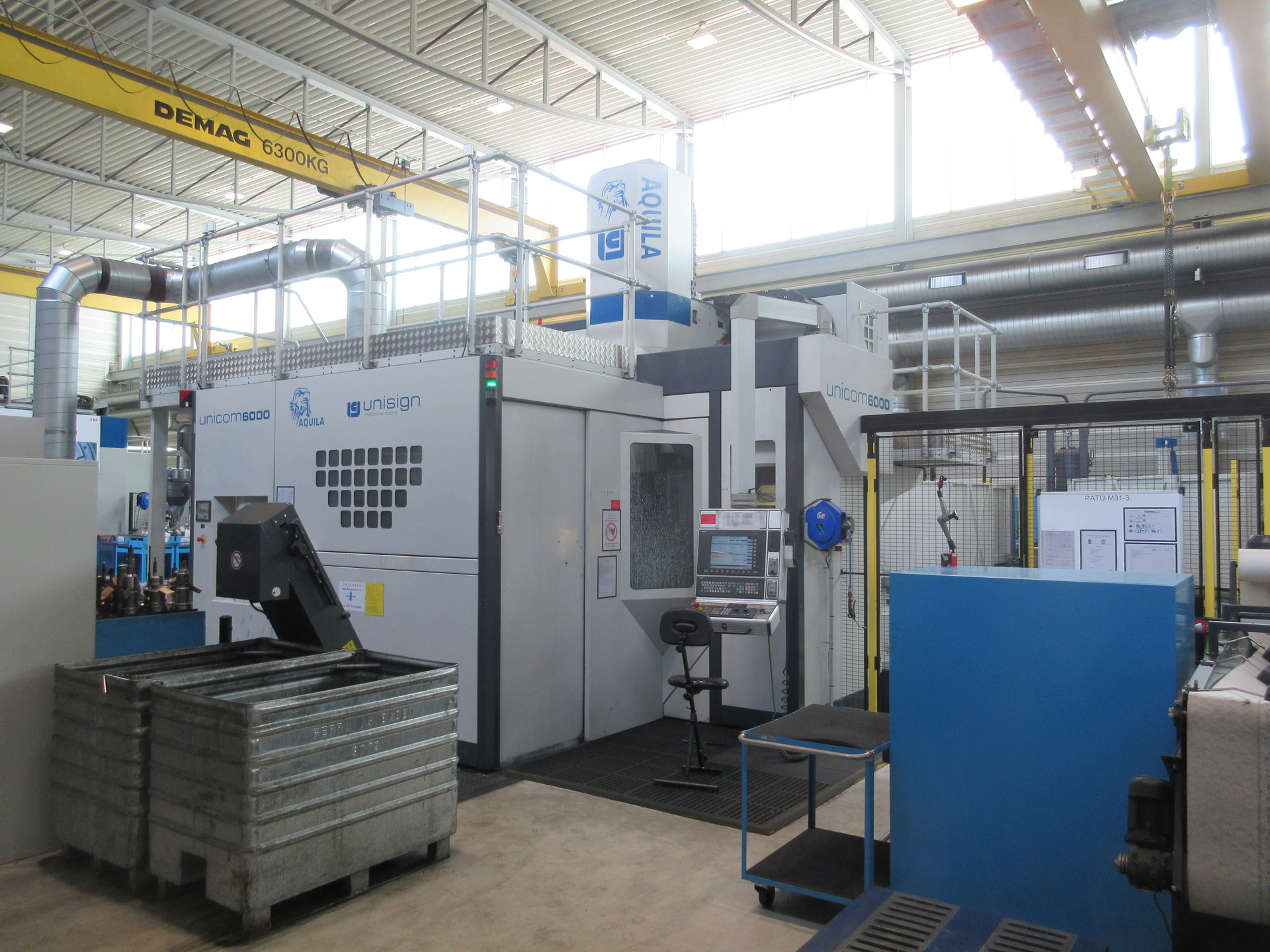

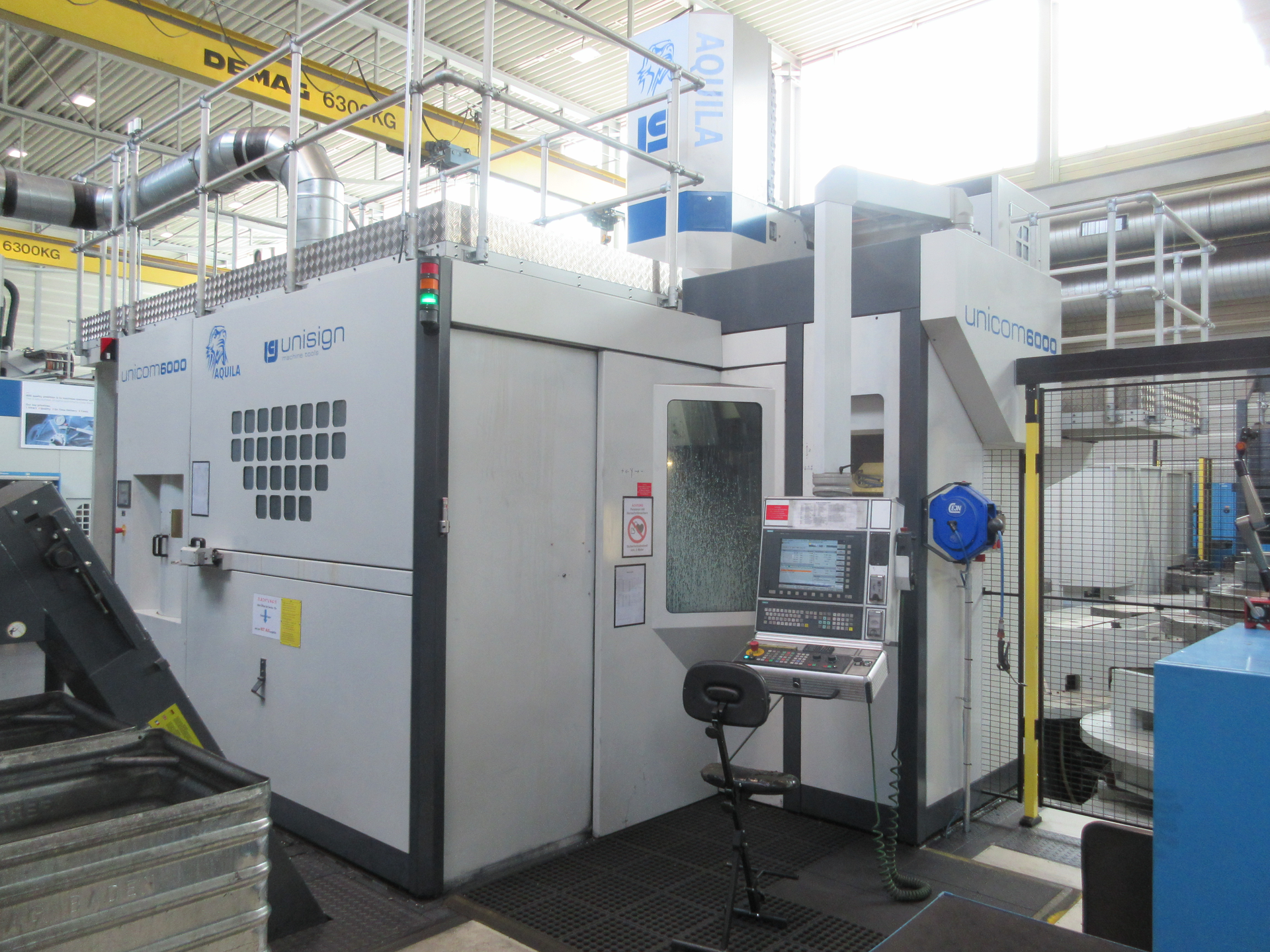

UNISIGN UNICOM 6000 ist ein Vertikal Bearbeitungs- und Drehzenter, ausgelegt für Präzision, hohe Genauigkeit und Zuverlässigkeit. Max. Störkreis 2000 mm; Tisch Ø1600 mm; Verfahrwege X1950 mm, Y1425 mm, Z1000 mm; Werkstück bis 3000 kg. Spindel HSK100 bis 6000 1/min; Spindelmaschinen 36/26 kW; Anschluss 3x400V 50Hz; Gesamtleistung 120 kVA; Maschinengewicht ~7000 kg; Abmessungen 7500×7500×5000 mm. Werkzeugwechsler 78 Positionen mit Doppelgreifer; Kühlung durch Spindel, Späneförderer, Winkelfräskopf, automatische Horizontal/Vertikal-Köpfe, elektronisches Handbedienpult, Beleuchtung, Karusselldrehstation, Kopfwechsler. Ermöglicht enge Toleranzen; Einsatz in Automotive, Uhrenindustrie, Maschinenbau, Luftfahrt und Medizintechnik.
| Maximaler Störkreis | 2000 mm |
| Längsweg (X-Achse) | 1950 mm |
| Querweg (Y-Achse) | 1425 mm |
| Vertikalweg (Z-Achse) | 1000 mm |

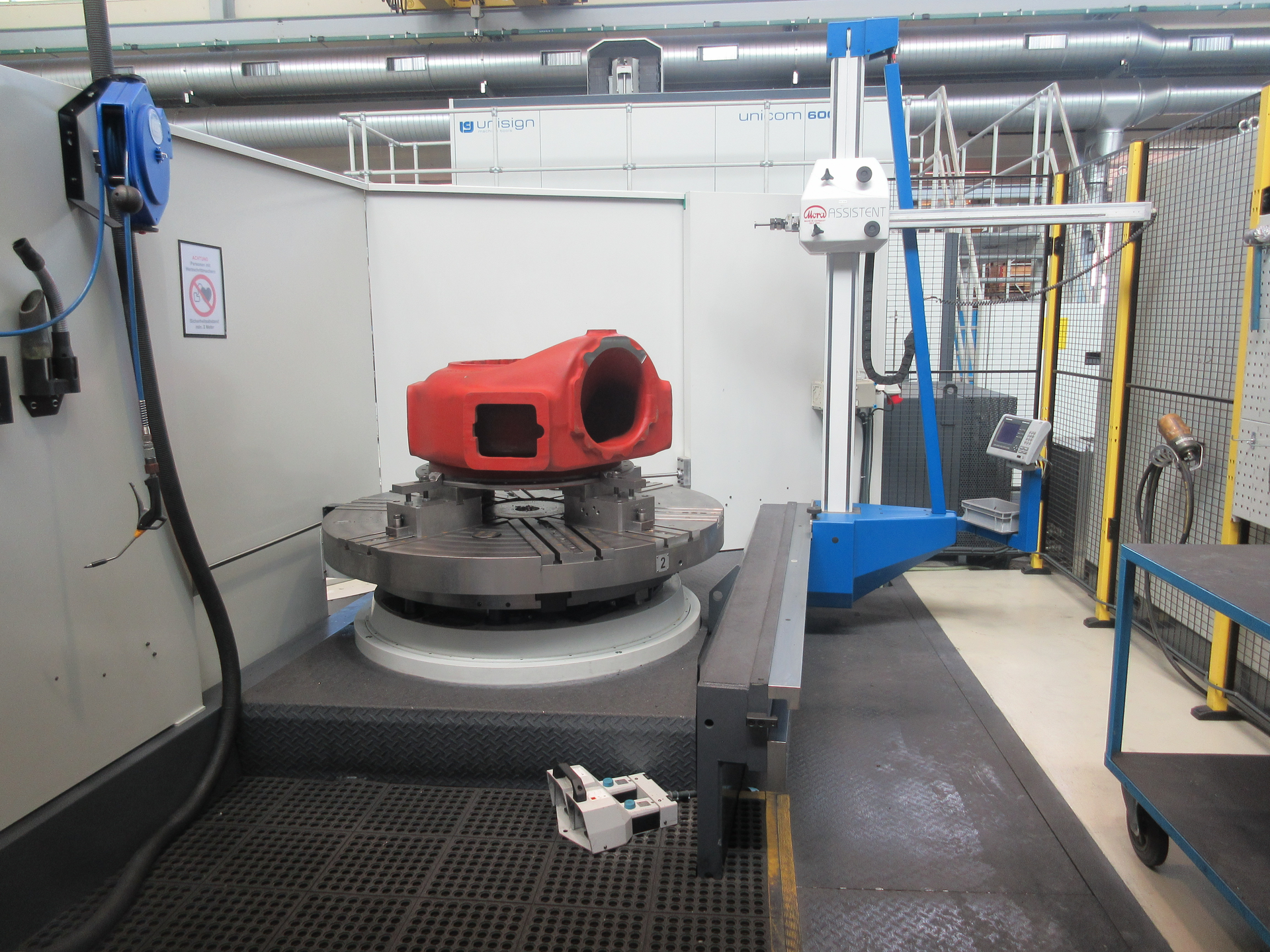

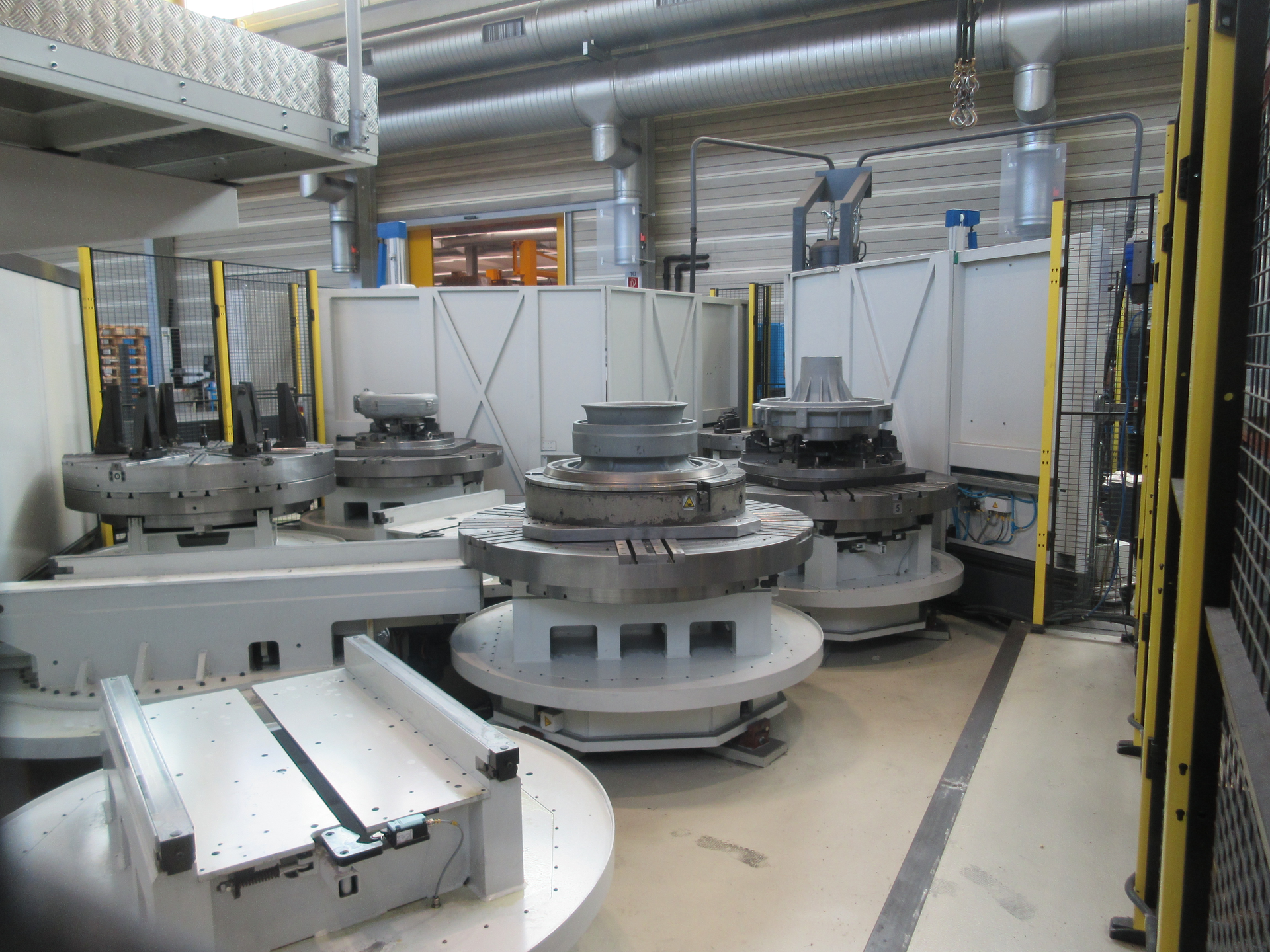

| Palettenwechseleinrichtung: | |

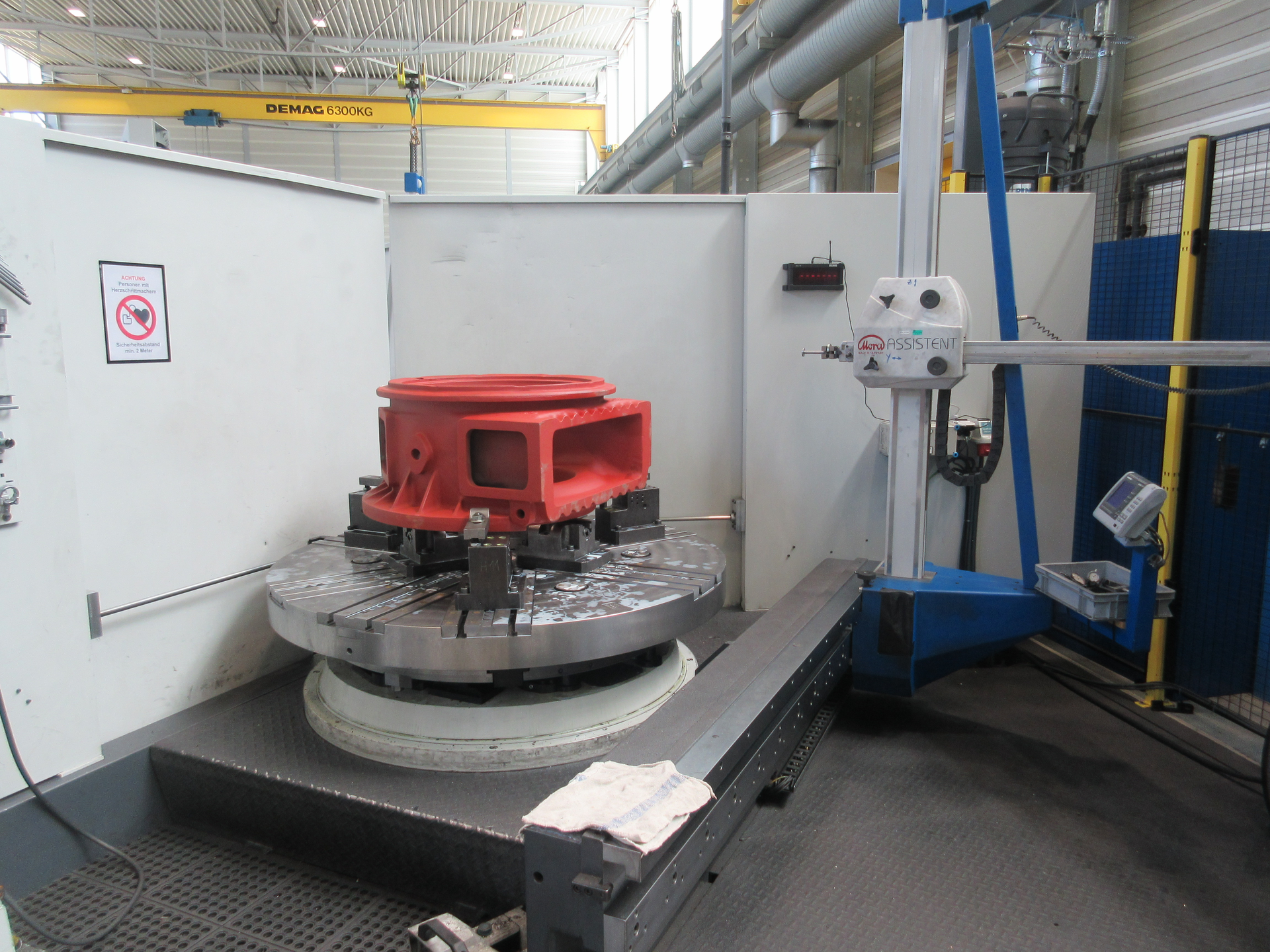

| Durchmesser | 1600 mm |
| Transportgewicht | 3000 kg |
| Werkzeugwechsler: | |
| Mit Doppelgreifer | |
| Anzahl Werkzeuge | 78 |
| Werkzeugaufnahme: HSK | 100 |
| Vertikalspindeldrehzahlen: | |
| bis | 6000 t/min |
| Anschluss 50 Hz 3x | 400 Volt |
| Spindelmotor | 36 / 26 kW |
| Gesamtleistungsbedarf | 120 kVA |
| Maschinengewicht ca. | 7000 kg |
| Abmessungen Maschine: | |
| Länge | 7500 mm |
| Breite | 7500 mm |
| Höhe | 5000 mm |
| Diverses Zubehör: | |
| Kühlmittel durch die Spindel (IKZ) | |

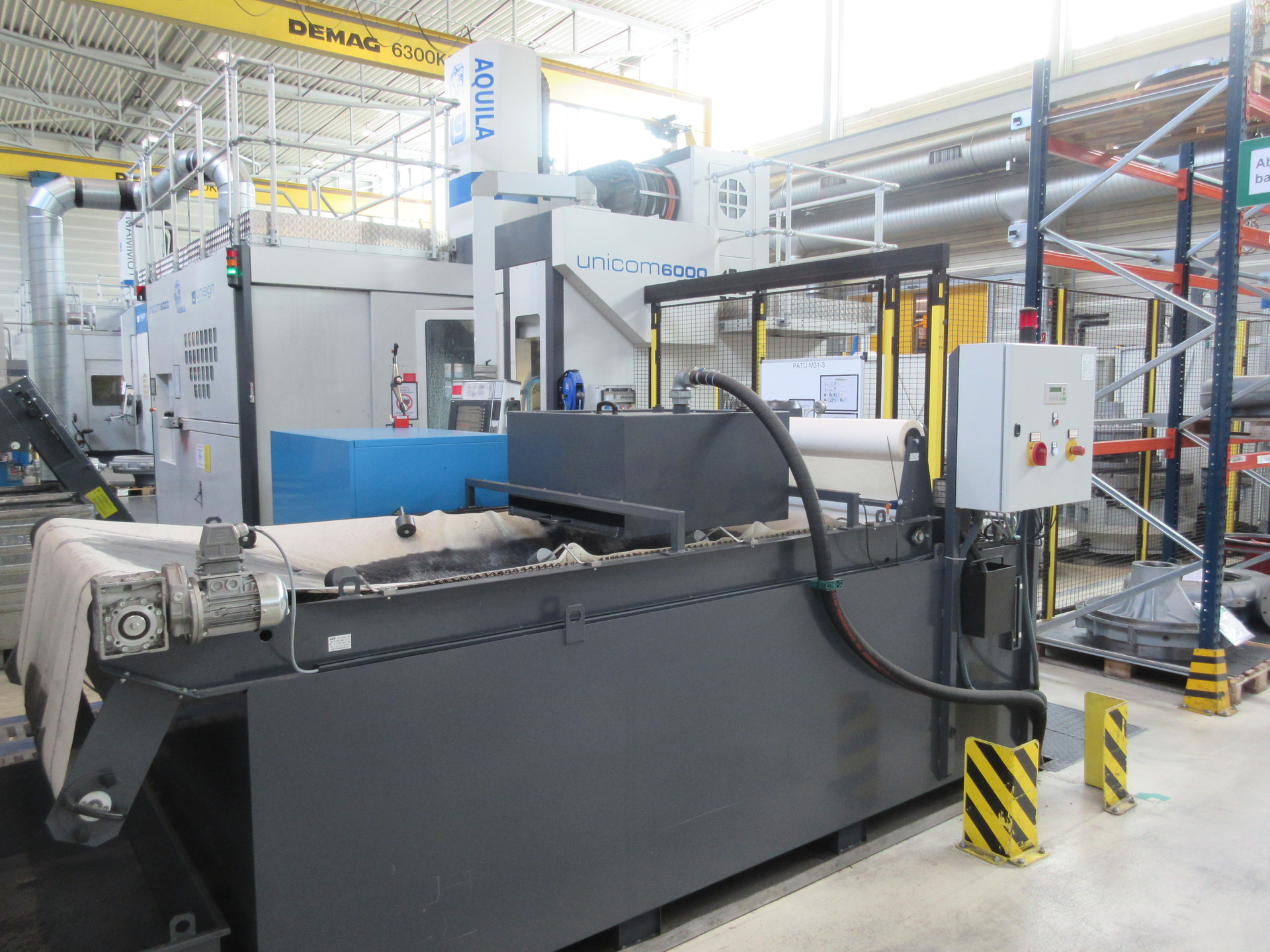

| Späneförderer | |
| Winkelfräskopf | |
| Kopf automatisch horizontal/vertikal | |

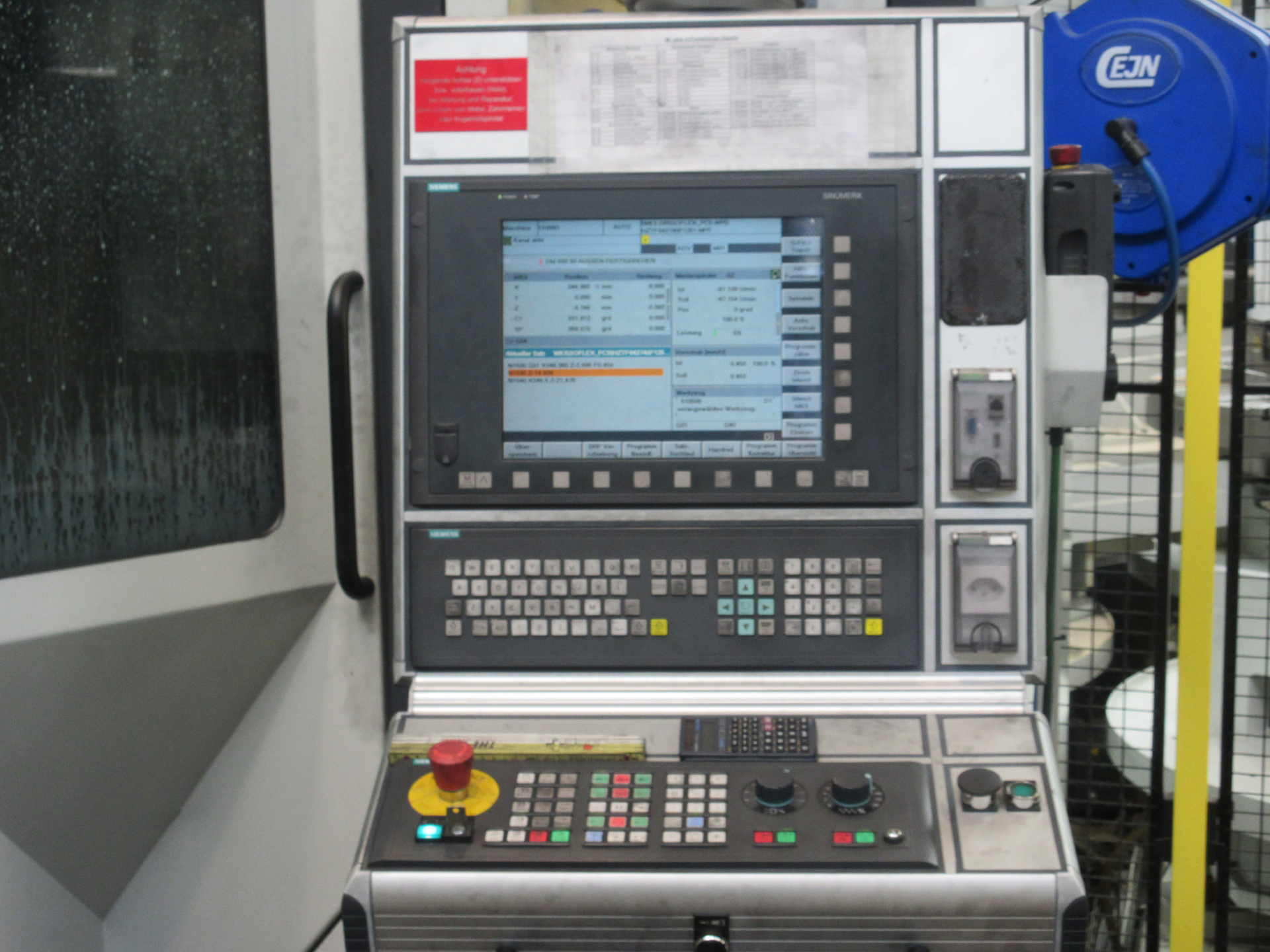

| Elektronisches Handbedienpult | |
| Beleuchtung | |
| Rüstplätze (Anzahl) | |
| Karusseldrehstation | |
| Bearbeitungsköpfewechsler |
