022202 - TSCHUDIN TS 45 A
Scarica la scheda tecnica (PDF)
Scrivici su WhatsApp
| Altezza punte | 100 mm |
| Distanza fra le punte | 430 mm |
| Diametro massimo di rettificazione | 198 mm |
| Lunghezza di rettificatione | 400 mm |
| Diametro massimo ammesso del pezzo | 198 mm |
| Diametro min. del pezzo | 1 mm |
| Corse: | |
| Asse Z | 480 mm |
| Asse X | 340 mm |
| Peso del pezzo sopra le punta mass. | 100 kg |
| Mola: | |
| Diametro | 500 mm |
| Larghezza | 80 mm |
| Velocità periferica | 45 m/s |
| Testa porta pezzo: | |
| Giri mandrino: | |
| con variatore continuo | |
| da | 20 t/min |
| fino | 1000 t/min |
| Cono | 5 CM |
| Girevolabile | +30 / 45 ° |
| Contropunta: | |
| Cono della contropunta: | 3 CM |
| Corso della contropunta | 20 mm |
| Velocità di oscillazione | 8000 mm/min |
| Collegamento aria compressa | 6 bar |
| Collegamento 50 Hz 3x | 400 Volt |
| Potenza motore della mola | 7.5 kW |
| Motore testa portapezzo | 3 kW |
| Potenza installata totale | 16 kVA |
| Peso della macchina circa | 4500 kg |
| Dimensioni macchina: | |
| Lunghezza | 3700 mm |
| Larghezza | 3300 mm |
| Altezza | 2500 mm |
| Accessori diversi: | |
| Tasto MARPOSS | |
| Comando di misura | |
| Dispositivo raddrizzatura profili | |
| Lampada | |
| Luce di stato | |
| Aspiratore nebbia d'olio (disoleatore) | |

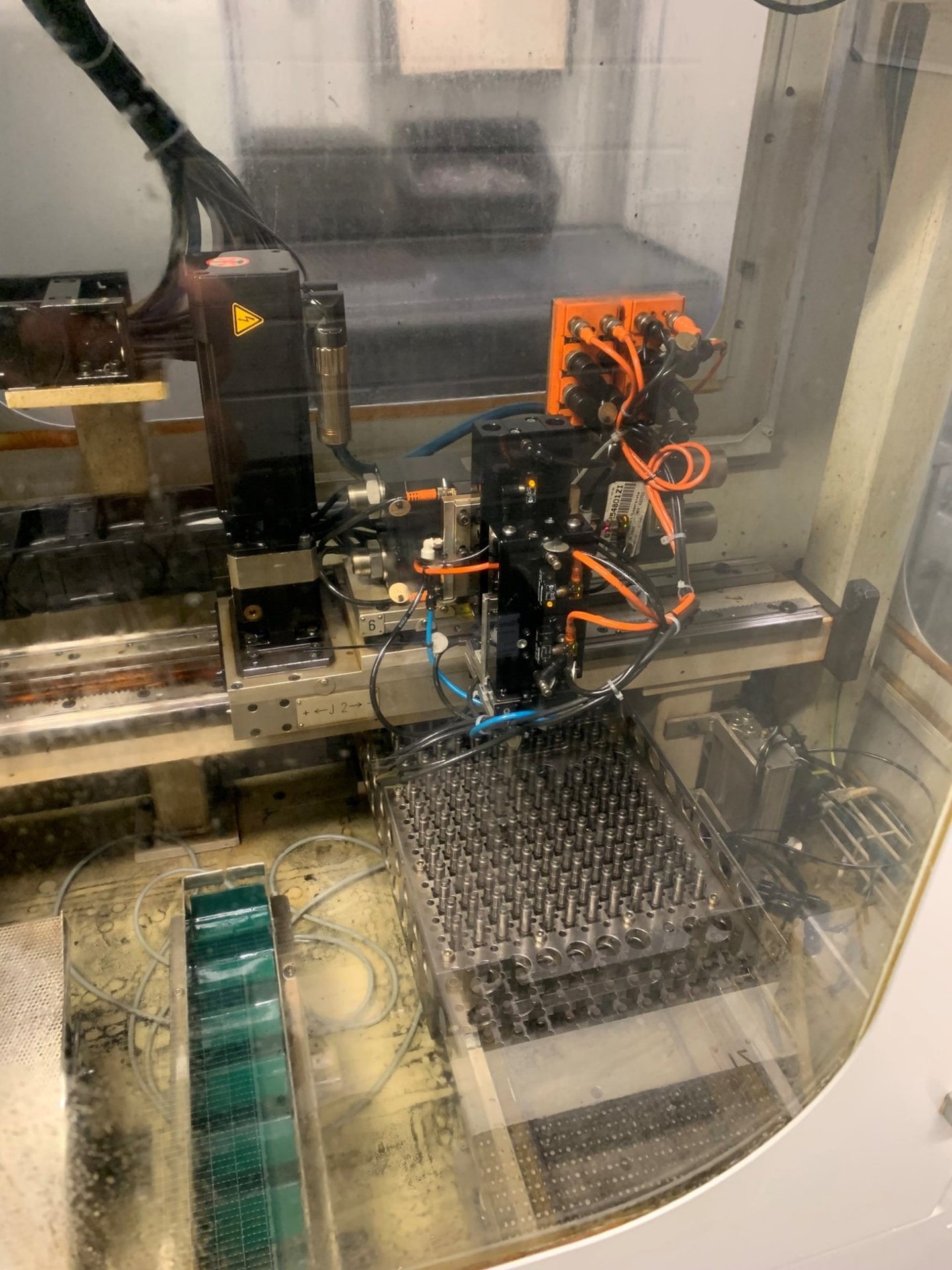

| Caricatore automatico con guida |
