SCHAUBLIN 102N-80
Scarica la scheda tecnica (PDF)
Serve Aiuto? Scrivici su WhatsApp!
SCHAUBLIN 102N-80 è un Tornio, progettato per lavorazioni di precisione con elevata accuratezza e comprovata affidabilità. Altezza punte 102 mm; distanza fra punte 450 mm; Ø tornibile sopra slitta 120 mm, sopra bancale 200 mm; foro mandrino 25 mm; attacco pinze W25. Mandrino 24 rapporti 45–3100 t/min; passo vite madre 4 mm, Ø vite 40 mm; cono contropunta 2 CM; avanzamenti 8 rapporti, longitudinali da 0,020 mm/giro; alimentazione 3x380 V 50 Hz; motore mandrino 1,50 CV; peso ≈550 kg; ingombri L1375×W670×H1210 mm. Accessori: porta utensili rapido TRIPAN, contropunta di foratura, 2 cassetti. Permette tolleranze strette; impieghi tipici: automotive, orologeria, utensileria, aerospaziale, medicale.
Dati tecnici forniti a titolo puramente indicativo
| Altezza punte | 102 mm |
| Distanza fra le punte | 450 mm |
| Diametro tornibile sopra slitta | 120 mm |
| Diametro tornibile sopra bancale | 200 mm |
| Foro mandrino | 25 mm |
| Attacco mandrino per pinza | W25 |
| Attacco mandrino: | |
| Filetto | |
| Giri mandrino: | |
| numeri (gradini) | 24 |
| da | 45 t/min |
| fino | 3100 t/min |
| Passo di vite madre | 4 mm |
| Diametro della vite madre | 40 mm |
| Cono della contropunta: | 2 CM |
| Avanzamenti: | |
| numeri (gradini) | 8 |
| longitudinali: | |
| da | 0.020 mm/t |
| fino | mm/t |
| Collegamento 50 Hz 3x | 380 Volt |

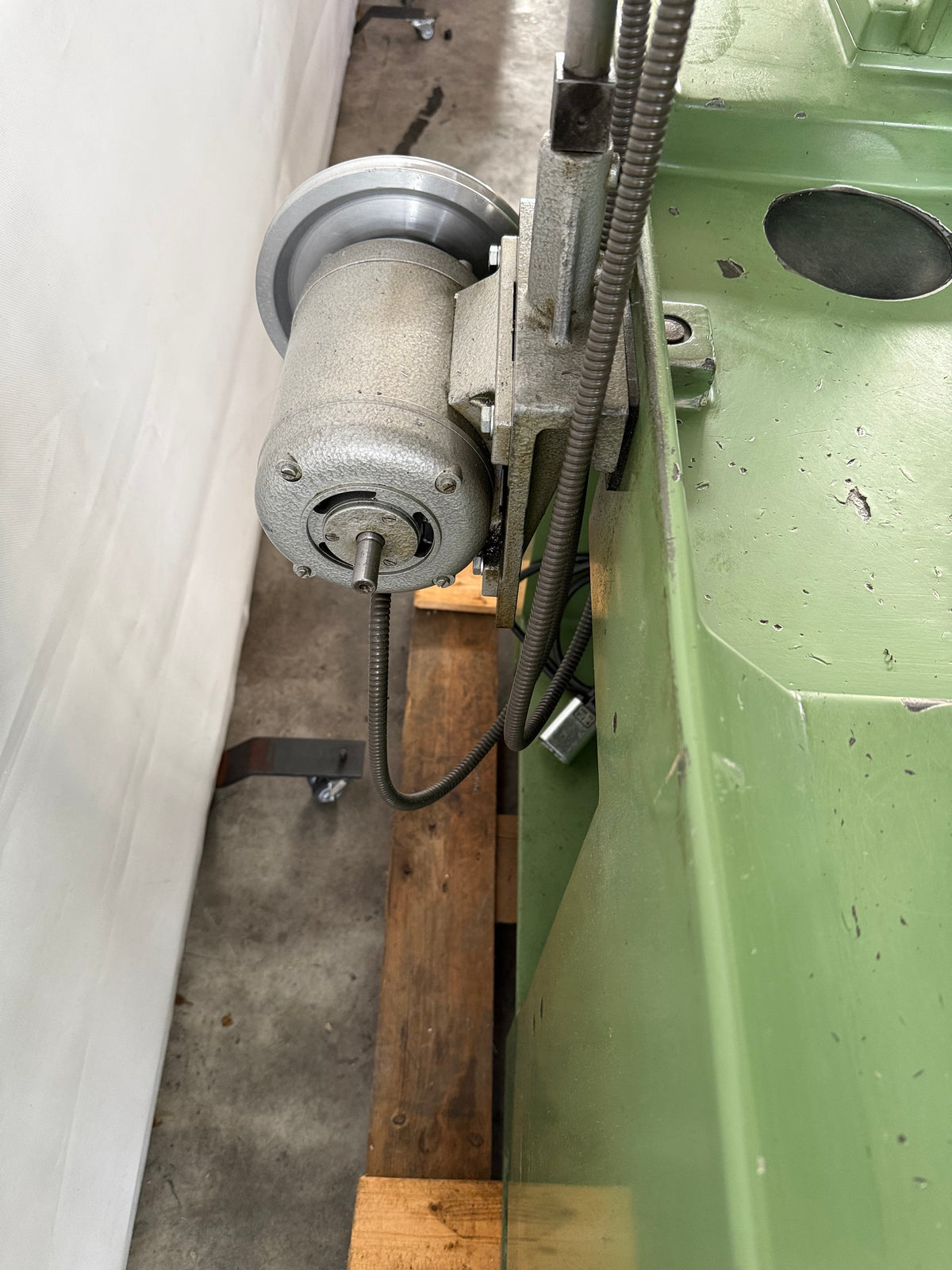

| Motore mandrino | 1.50 CV |
| Peso della macchina circa | 550 kg |
| Dimensioni macchina: | |
| Lunghezza | 1375 mm |
| Larghezza | 670 mm |
| Altezza | 1210 mm |
| Accessori diversi: | |
| Portautensili a cambio rapido TRIPAN | |
| Contropunta di forature | |
| 2 cassetti |
