SCHAUBLIN 70
Scarica la scheda tecnica (PDF)
Serve Aiuto? Scrivici su WhatsApp!

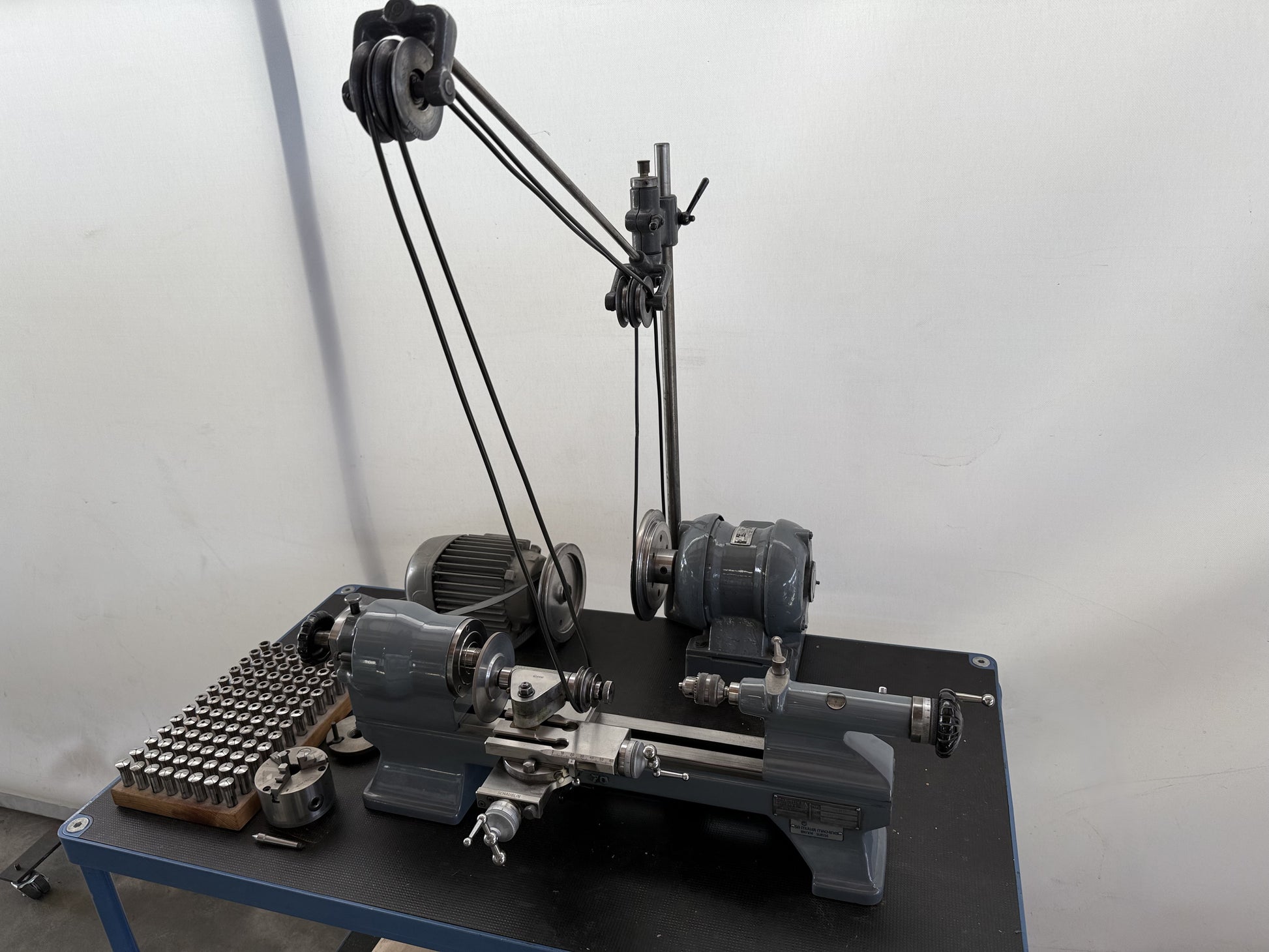

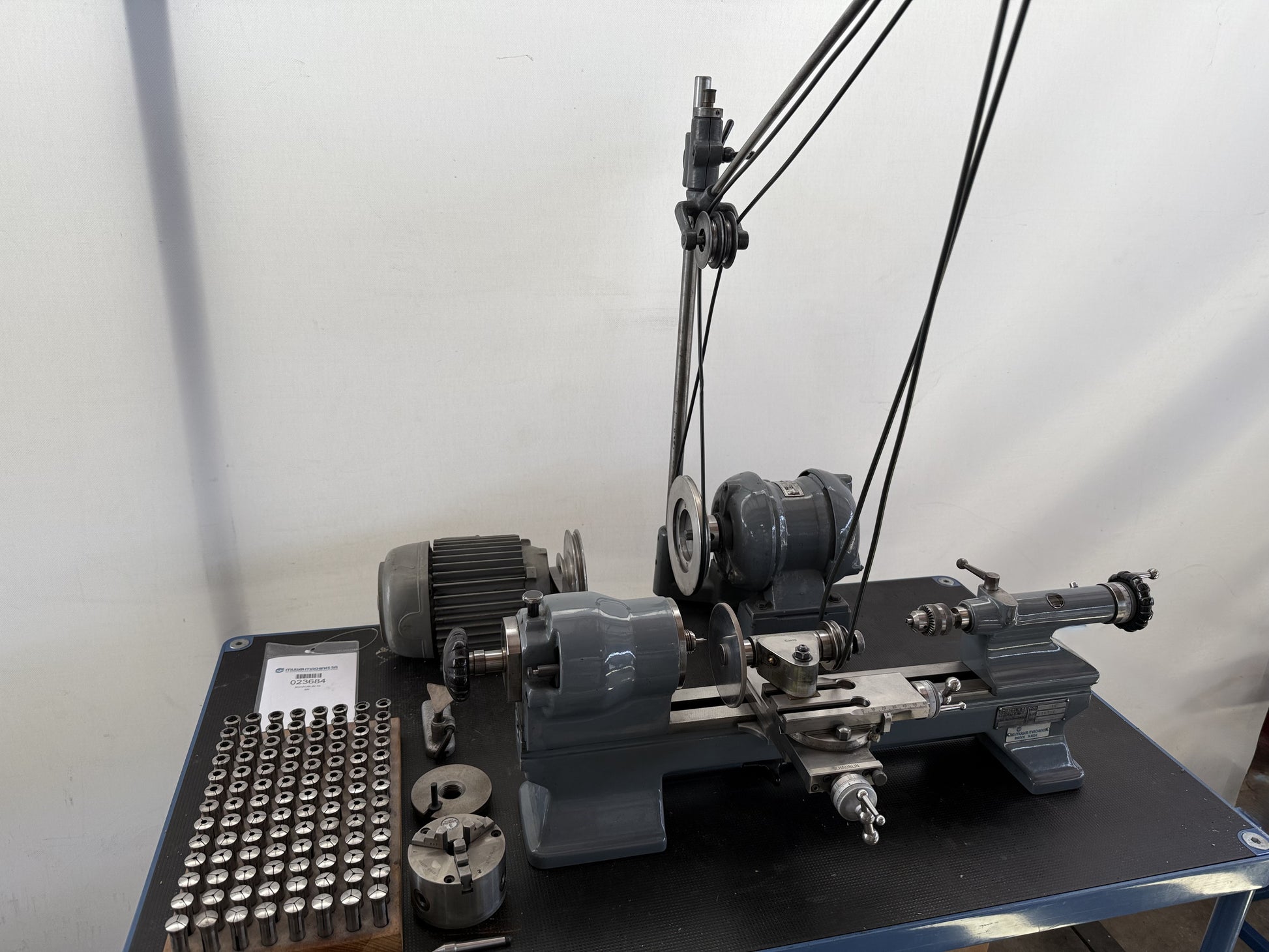

SCHAUBLIN 70 è un tornio per attrezzisti ad alta precisione, progettato per lavorazioni con elevata accuratezza e affidabilità. Capacità: altezza punte 70 mm; distanza fra punte 275 mm; Ø sopra slitta 85 mm; Ø sopra bancale 155 mm; foro mandrino 12 mm. Specifiche: 12 gradini fino a 2950 t/min; motore mandrino 0,8 CV; peso ≈50 kg; ingombri 700×700×500 mm. Accessori: mandrino 3 morsetti Ø100, set pinze, contropunta per forature, apparecchio per rettificare, rinvio/tenditore, piastra trascinante. Consente tolleranze ristrette; impieghi tipici: automotive, orologeria, macchine utensili, aerospaziale, medicale.
Dati tecnici forniti a titolo puramente indicativo
| Altezza punte | 70 mm |
| Distanza fra le punte | 275 mm |
| Diametro tornibile sopra slitta | 85 mm |
| Diametro tornibile sopra bancale | 155 mm |
| Foro mandrino | 12 mm |
| Pinza tipo | 12 W |
| Giri mandrino: | |
| numeri (gradini) | 12 |
| fino | 2950 t/min |
| Motore mandrino | 0.8 CV |
| Peso della macchina circa | 50 kg |
| Dimensioni macchina: | |
| Lunghezza | 700 mm |
| Larghezza | 700 mm |
| Altezza | 500 mm |

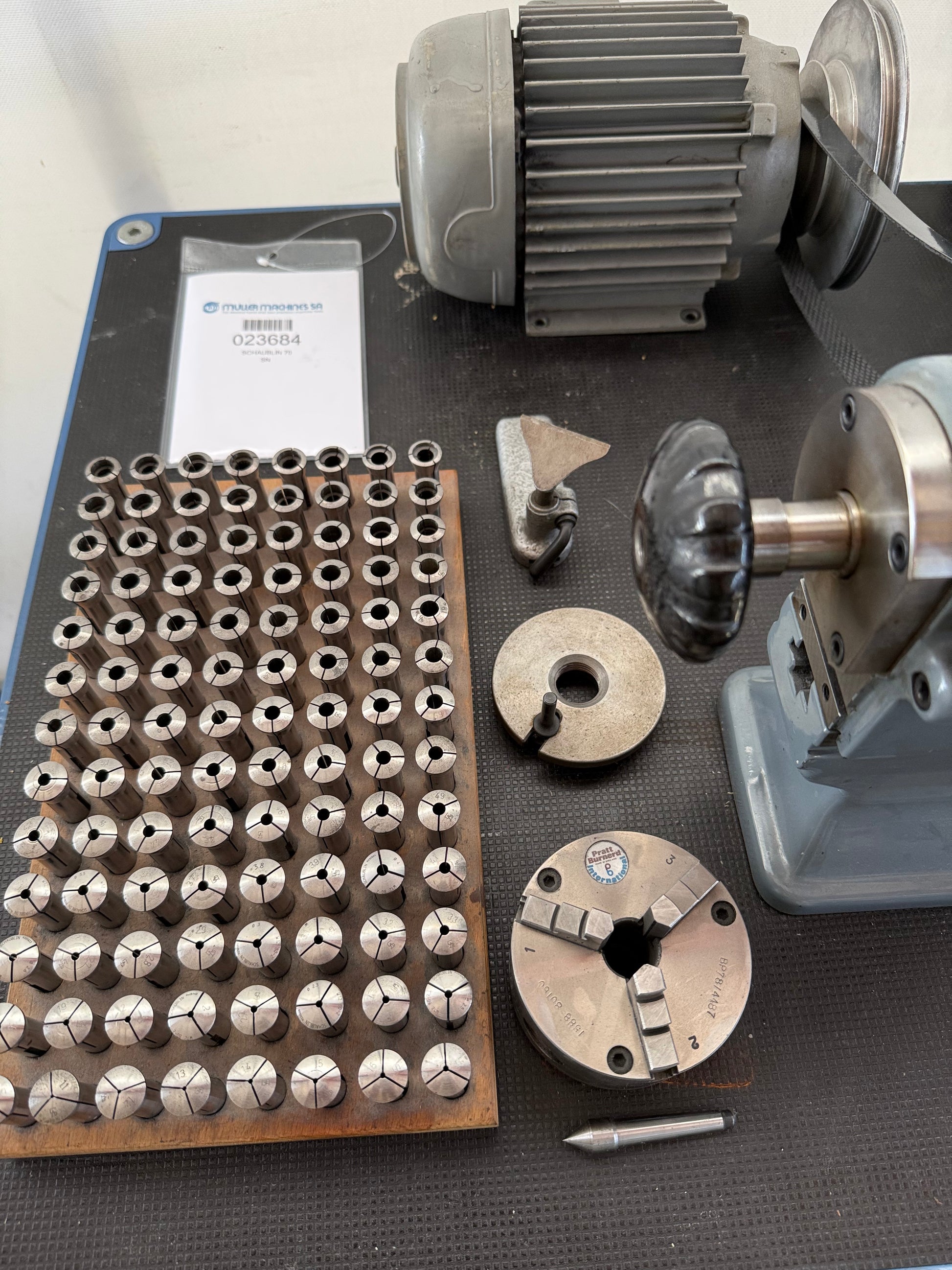

| Accessori diversi: | |
| Comando singolo | |

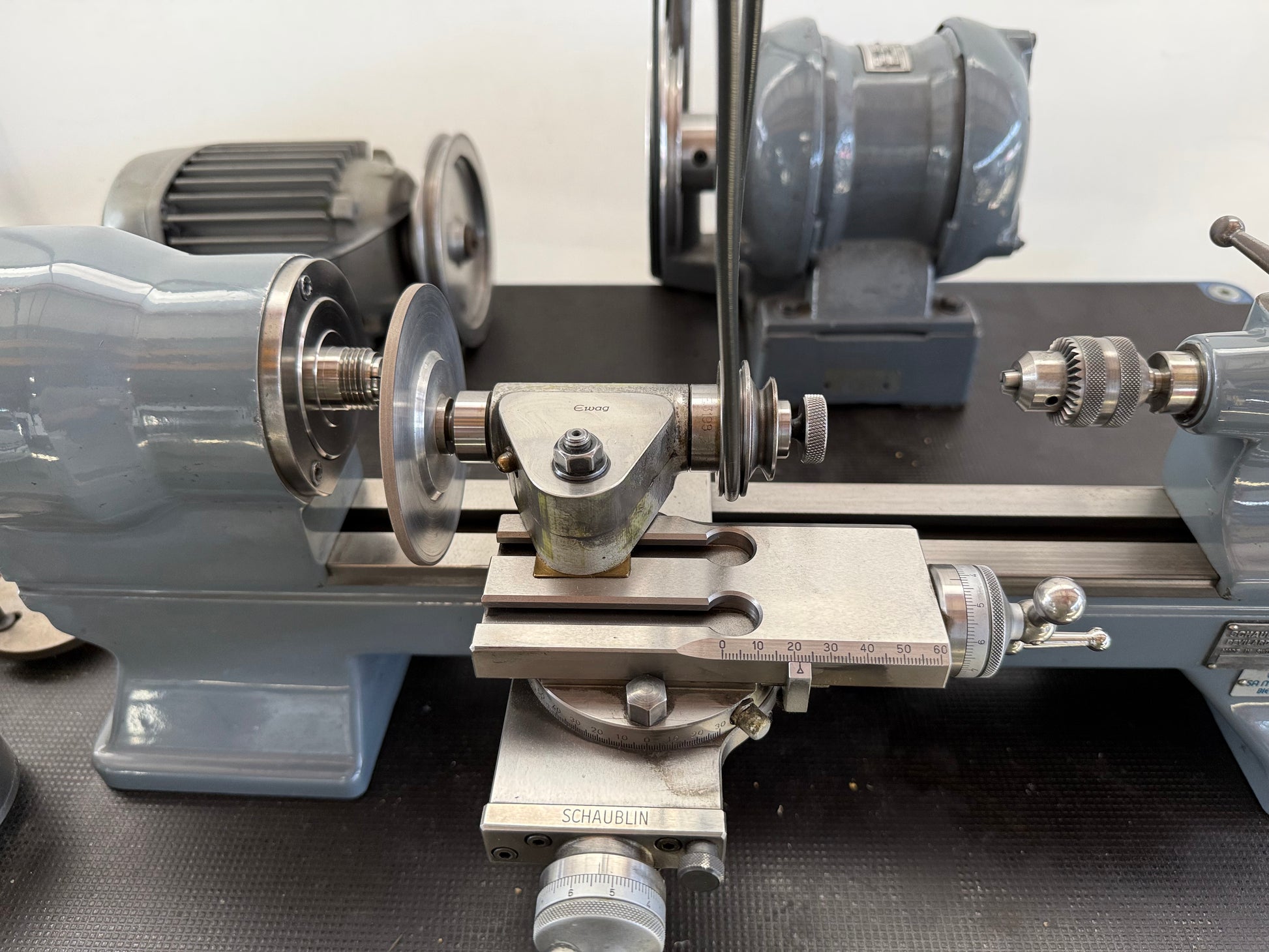

| Rinvio/tenditore per app. fresare/rettificare | |
| Mandrino a 3 morsetti Ø | 100 mm |
| Menabriglia a disco | |
| Set di pinze | |
| Contropunta di forature | |
| Apparecchio per rettificare |
