BROTHER TC-32 B
Scarica la scheda tecnica (PDF)
Serve Aiuto? Scrivici su WhatsApp!
BROTHER TC-32 B is a Centro di lavoro a 3 assi, progettato per precisione, alta accuratezza e affidabilità. Tavola 800x400 mm, portata max 600 kg; corse X 550 mm, Y 400 mm, Z 415 mm; magazzino 26 posti, Ø utensile max 30 mm, lunghezza 200 mm, peso max 3.5 kg, cambio 0,9 s. Mandrino BT30 fino a 12000 t/min; motore mandrino 7,3 kW; avanzamenti 0,001–20 m/min per asse; rapidi 70 m/min; alimentazione 3x380 V 50 Hz; potenza installata 18 kVA; peso macchina ~4300 kg; ingombri L1890×W3700×H2400 mm. Dotazioni: impianto refrigerazione, controllo rottura utensile, palpatore 3D RENISHAW, telecomando a mano elettronico e lampada. Garantisce tolleranze serrate; adatto ad automotive, orologeria, utensili, aerospaziale e medicale.
Dati tecnici forniti a titolo puramente indicativo
| Numero di assi totale | 3 |
| Lunghezza della tavola | 800 mm |
| Larghezza della tavola | 400 mm |
| Peso mass. su tavola | 600 kg |
| Corsa longitudinale (X-asse) | 550 mm |
| Corsa trasversale (Y-assi) | 400 mm |
| Corsa verticale (Z-Asse) | 415 mm |
| Invertitore di utensili: | |
| Magazzino utensili numero di posti utensile | 26 |
| Diametro massimo del utensili max. | 30 mm |
| Lunghezza massima del utensili | 200 mm |
| Peso del utensili mass. | 3.5 kg |
| Tempo cambio utensili | 0.9 s |
| Attaco cono mandrino: BT | 30 |
| Velocità mandrino: | |
| fino | 12000 t/min |
| Avanzamenti: | |
| Asse X | 0.001 - 20 m/min |
| Asse Y | 0.001 - 20 m/min |
| Asse Z | 0.001 - 20 m/min |
| Avanzamenti rapidi: | 70 m/min |
| Collegamento 50 Hz 3x | 380 Volt |
| Motore mandrino | 7.3 kW |
| Potenza installata totale | 18 kVA |
| Peso della macchina circa | 4300 kg |
| Dimensioni macchina: | |
| Lunghezza | 1890 mm |
| Larghezza | 3700 mm |
| Altezza | 2400 mm |

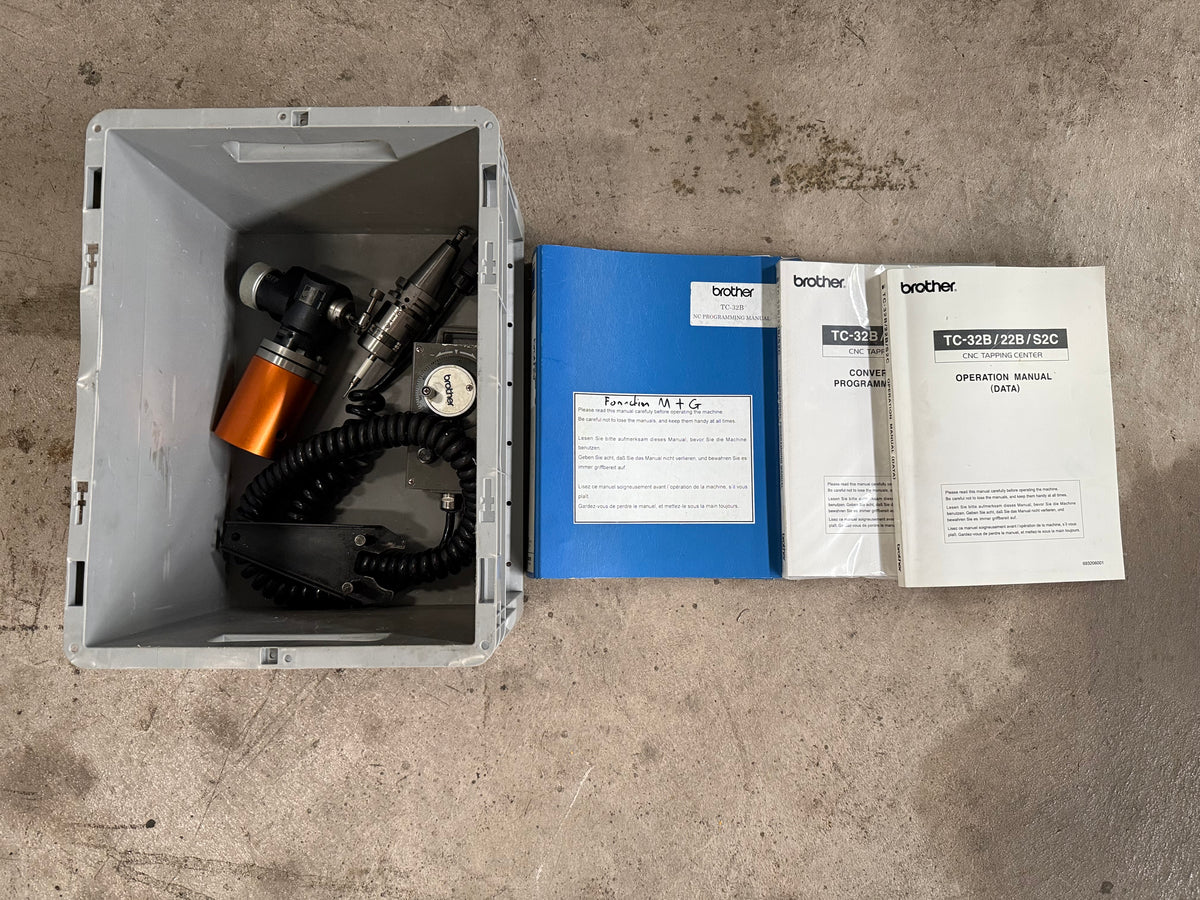

| Accessori diversi: | |
| Refrigerazione | |
| Controllo del utensile | |
| Palpatore 3D | RENISHAW |
| Comando a distanza elettronico di mano | |
| Lampada |
