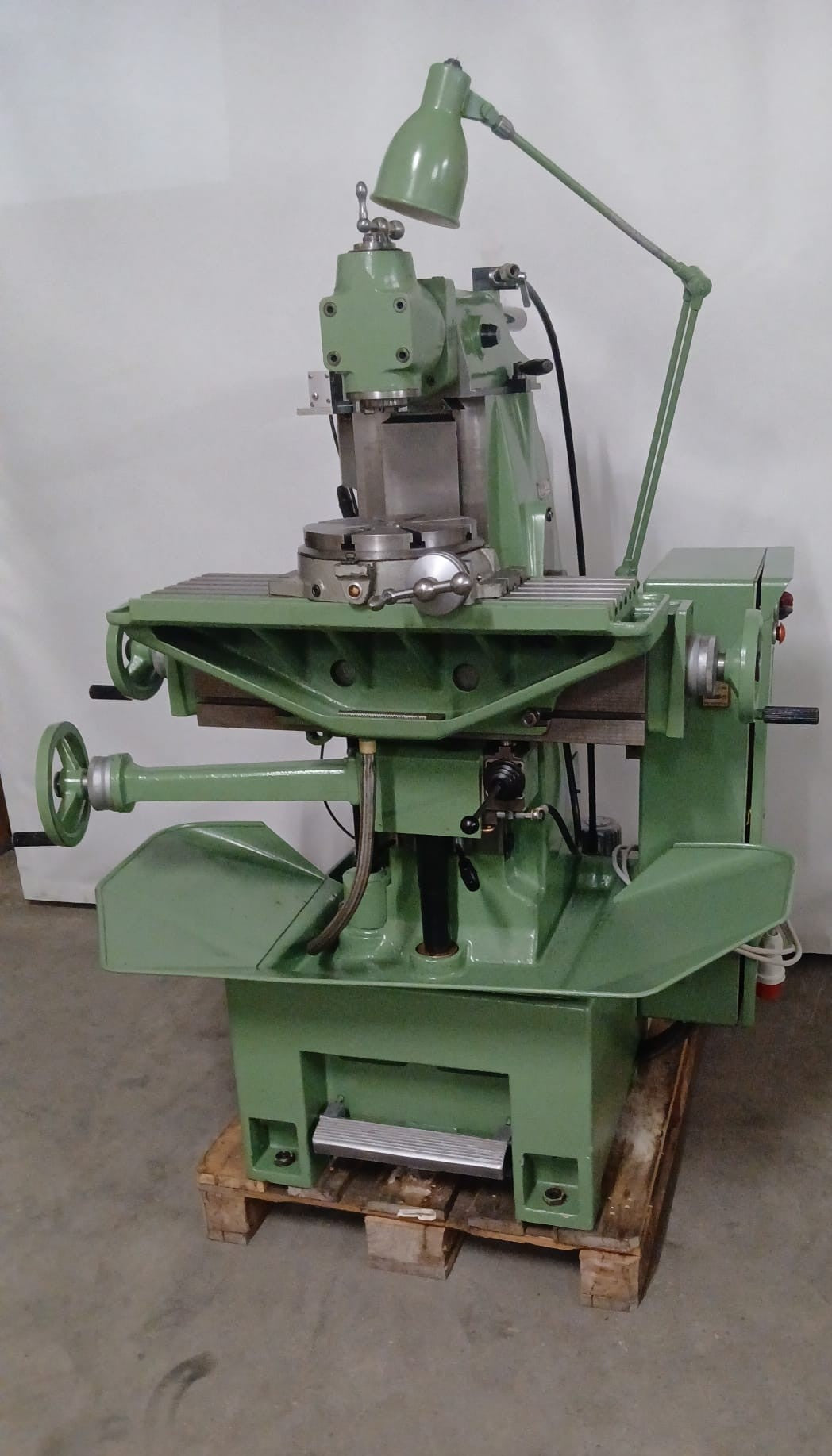

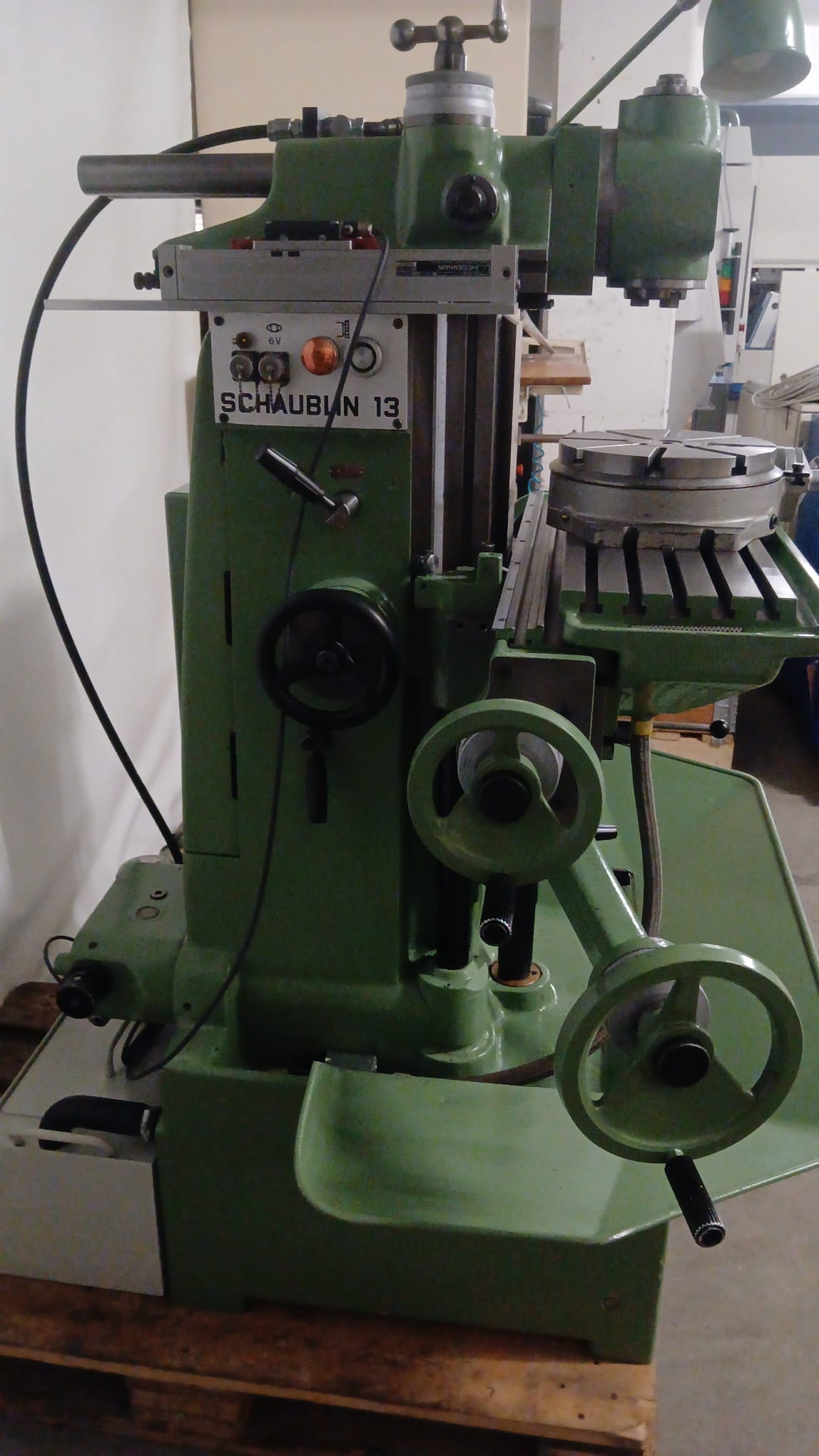

SCHAUBLIN 13
Scarica la scheda tecnica (PDF)
Serve Aiuto? Scrivici su WhatsApp!
SCHAUBLIN 13 è una Fresatrice universale progettata per lavorazioni di precisione, con elevata accuratezza e solida affidabilità. Tavola 600x210 mm; corse X260, Y150, Z310 mm; distanza mandrino verticale/tavola 310 mm, orizzontale/tavola 410 mm. Giri mandrino variatore continuo 58–2000 t/min, attacco 30 ISO; 10 avanzamenti 12–400 mm/min; rapid 1,2 m/min (X/Y); alimentazione 3x380V 50Hz; motore 2,0 CV; potenza installata 3 CV; peso ~700 kg; ingombro 1100x1000x1550 mm. Accessori: divisore (h punte 105 mm), divisore, morsa, set portautensili, lampada. Consente tolleranze strette; adatta a orologeria, aerospaziale, medicale, automotive e costruzione macchine.
Dati tecnici forniti a titolo puramente indicativo
| Lunghezza della tavola | 600 mm |
| Larghezza della tavola | 210 mm |
| Corsa longitudinale (X-asse) | 260 mm |
| Corsa trasversale (y asse) | 150 mm |
| Corsa verticale (Z-Asse) | 310 mm |
| Distanza fra mandrino verticale e tavola | 310 mm |
| Distanza fra mandrino orizzontale e tavola | 410 mm |
| Giri mandrino: | |
| con variatore continuo | |
| da | 58 t/min |
| fino | 2000 t/min |
| Attacco mandrino | 30 ISO |
| Avanzamenti: numero | 10 |
| longitudinale da | 12 mm/min |
| fino | 400 mm/min |
| verticale da | 12 mm/min |
| fino | 400 mm/min |
| Avanzamenti rapidi: | |
| longitudinale | 1.2 m/min |
| trasversale | 1.2 m/min |
| Collegamento 50 Hz 3x | 380 Volt |
| Potenza del motore | 2.0 CV |
| Potenza totale installata | 3 CV |
| Peso della macchina circa | 700 kg |
| Dimensioni macchina: | |
| Lunghezza | 1100 mm |
| Larghezza | 1000 mm |
| Altezza | 1550 mm |

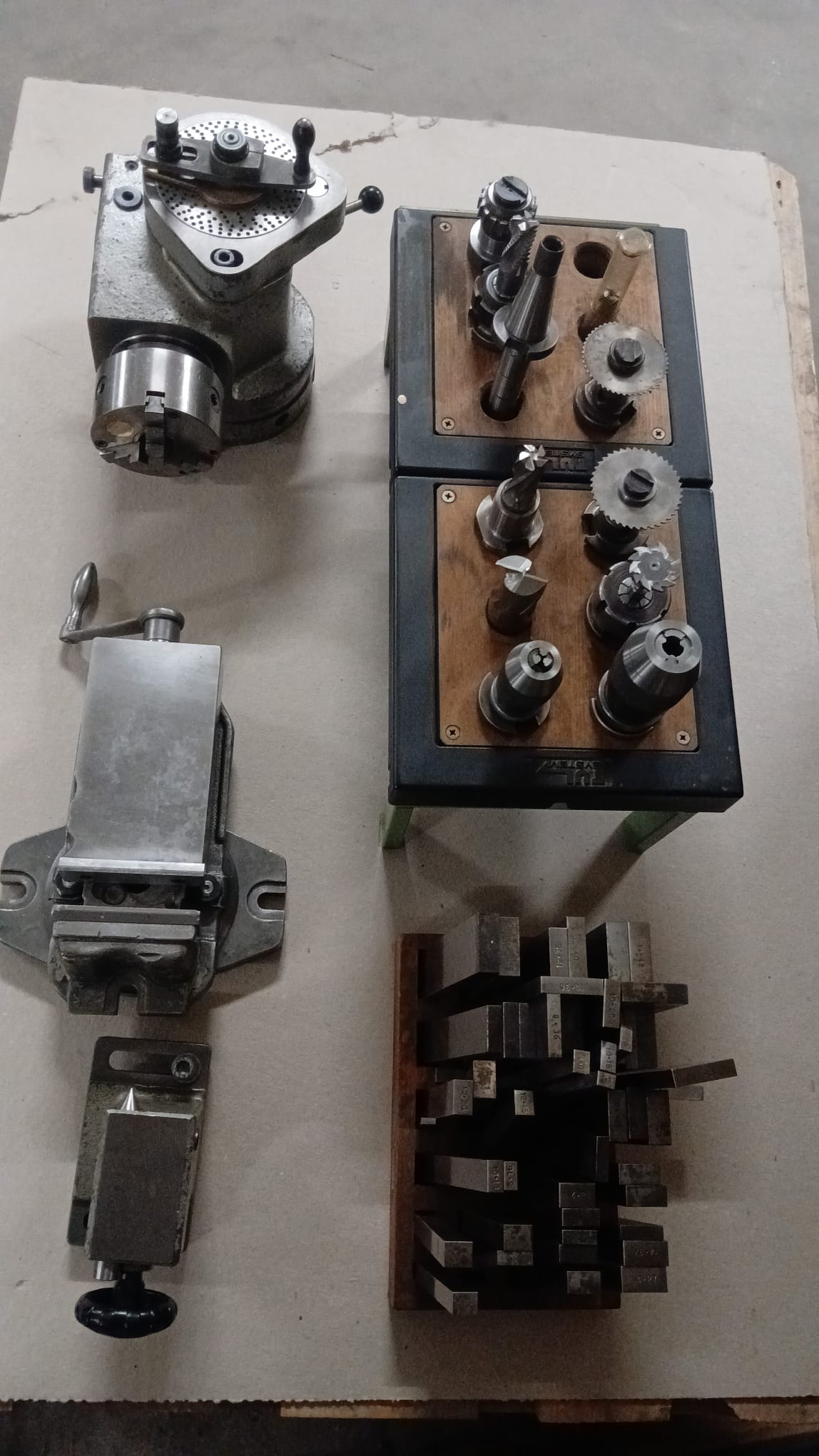

| Accessori diversi: | |
| Divisore altezza punte | 105 mm |
| Divisore | |
| Morsa | |
| Set di portautensili | |
| Lampada |
