TSCHUDIN HTG 310
Scarica la scheda tecnica (PDF)
Serve Aiuto? Scrivici su WhatsApp!
TSCHUDIN HTG 310 è una Rettificatrice per cilindri, progettata per precisione, elevata accuratezza e affidabilità. Capacità: altezza punte 100 (150) mm; distanza fra le punte 310 mm; corsa longitudinale max 340 mm; mola Ø350x50 mm; alesaggio 127 mm; corsa trasversale idraulica 38 mm. Specifiche: mandrino con variatore continuo 50–500 t/min, orientabile 360°; attacco mandrino 4 CM; cono contropunta 3 CM; inclinazione tavola ±11°; velocità tavola fino 5 m/min; alimentazione 3x380 V 50 Hz; motore mola 4.08 CV; potenza 5 kVA; peso ~1700 kg; ingombro 2020x1200x1450 mm. Accessori: ravvivatore fisso, filtro a carta. Consente tolleranze strette; impieghi tipici: automotive, aerospaziale, utensileria, medicale.
Dati tecnici forniti a titolo puramente indicativo
| Altezza punte | 100 (150) mm |
| Distanza fra le punte | 310 mm |
| Course longitudinale maxi | 340 mm |
| Mola: | |
| Diametro | 350 mm |
| Larghezza | 50 mm |
| Alesaggio | 127 mm |
| Corsa trasversale idraulico | 38 mm |
| Testa porta pezzo: | |
| giri: | |
| con variatore continuo | |
| da | 50 t/min |
| fino | 500 t/min |
| girevole | 360 ° |
| Attacco mandrino | 4 CM |
| Cono della contropunta: | 3 CM |
| Inclinazione massimo tavola | +/- 11 ° |
| Velocità della tavola: | |
| con variatore continuo | |
| da | m/min |
| fino | 5 m/min |
| Collegamento 50 Hz 3x | 380 Volt |
| Motore mandrino portamola ext. | 4.08 CV |
| Potenza installata totale | 5 kVA |
| Peso della macchina circa | 1700 kg |
| Dimensioni macchina: | |
| Lunghezza | 2020 mm |
| Larghezza | 1200 mm |
| Altezza | 1450 mm |

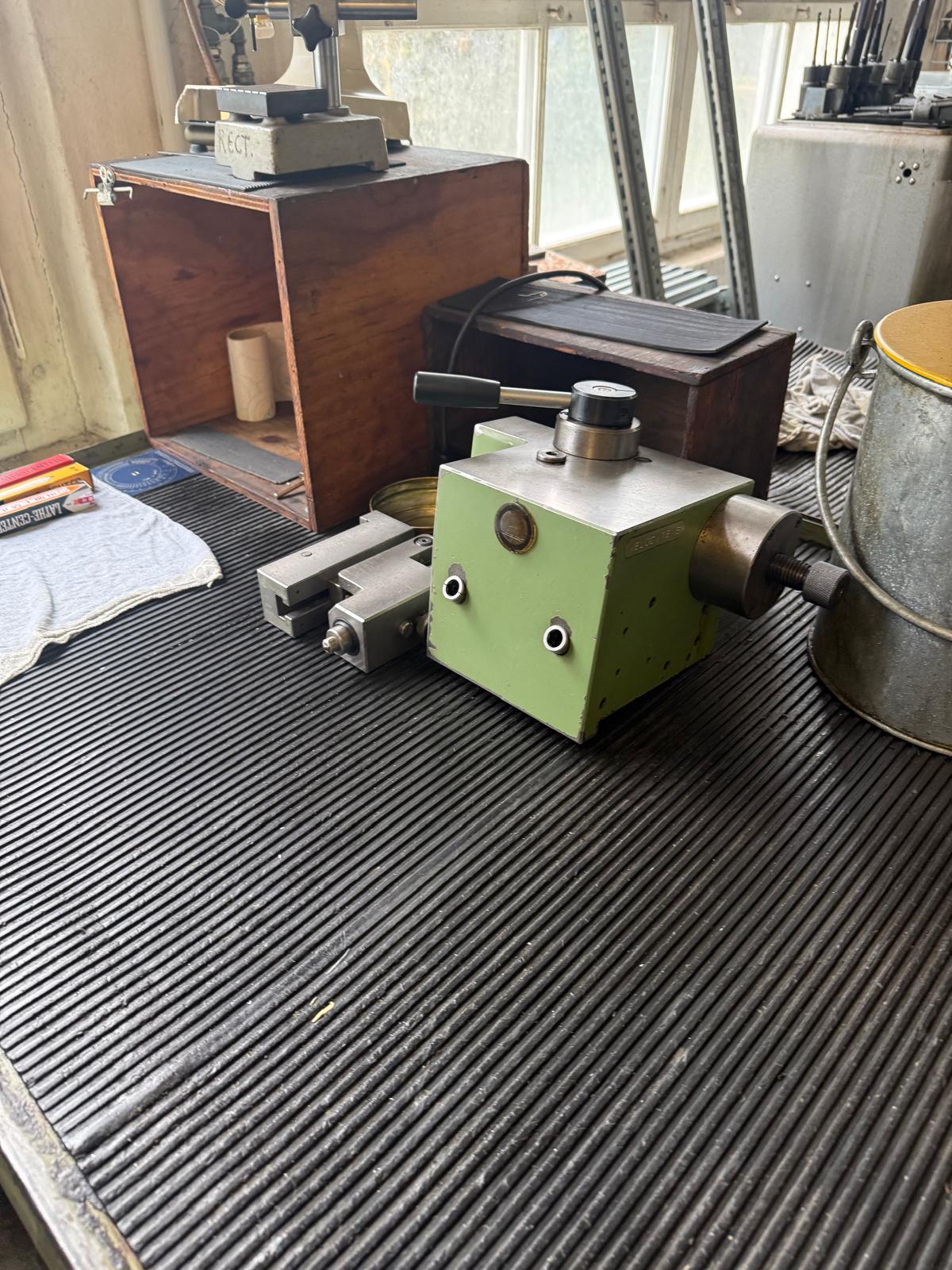

| Accessori diversi: | |
| Ravvivatore fisso | |
| Filtro a carta |
