SMEC Q 4200
Scarica la scheda tecnica (PDF)
Serve Aiuto? Scrivici su WhatsApp!

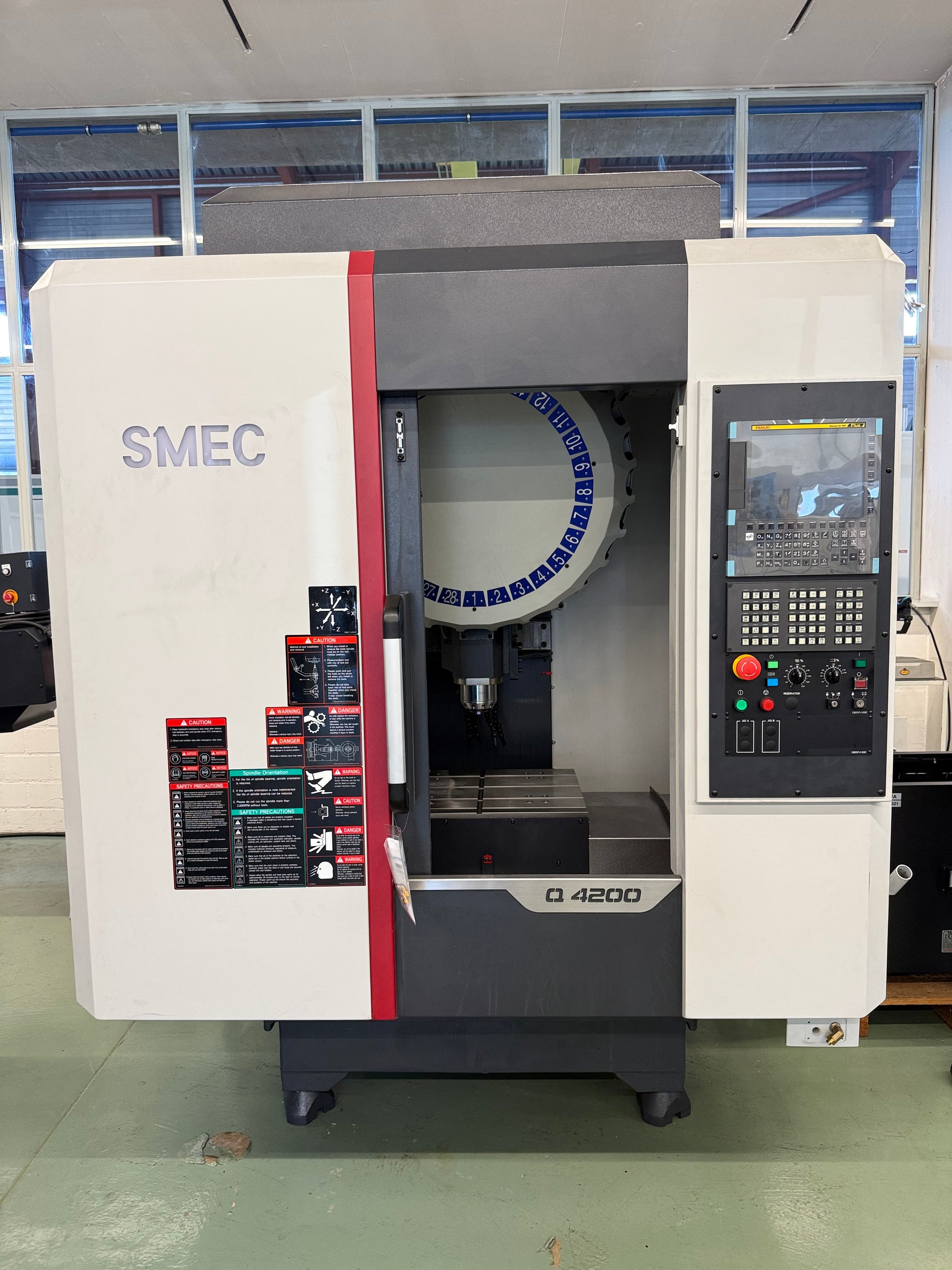

SMEC Q 4200 è un Centro di lavoro ad alta precisione, progettato per garantire elevata accuratezza e affidabilità. Tavola 650×420 mm, portata max 250 kg; corse X 530 mm, Y 420 mm, Z 350 mm. Mandrino BT30 fino a 12.000 t/min, coppia 35 Nm; magazzino 28 posti, Ø utensile 80 mm (150 mm con posti liberi), lunghezza utensile 250 mm, peso utensile 3 kg, tempo cambio 1,6 s; avanzamenti 1–30 m/min per asse, avanzamento rapido 48 m/min; distanza naso mandrino–tavola 150–500 mm; potenza 35 kVA; peso ≈3900 kg. Consente tolleranze strette; impieghi tipici: automotive, aerospaziale, medicale, orologeria, industria degli utensili
Dati tecnici forniti a titolo puramente indicativo
| Numero di assi simultanea | 3 |

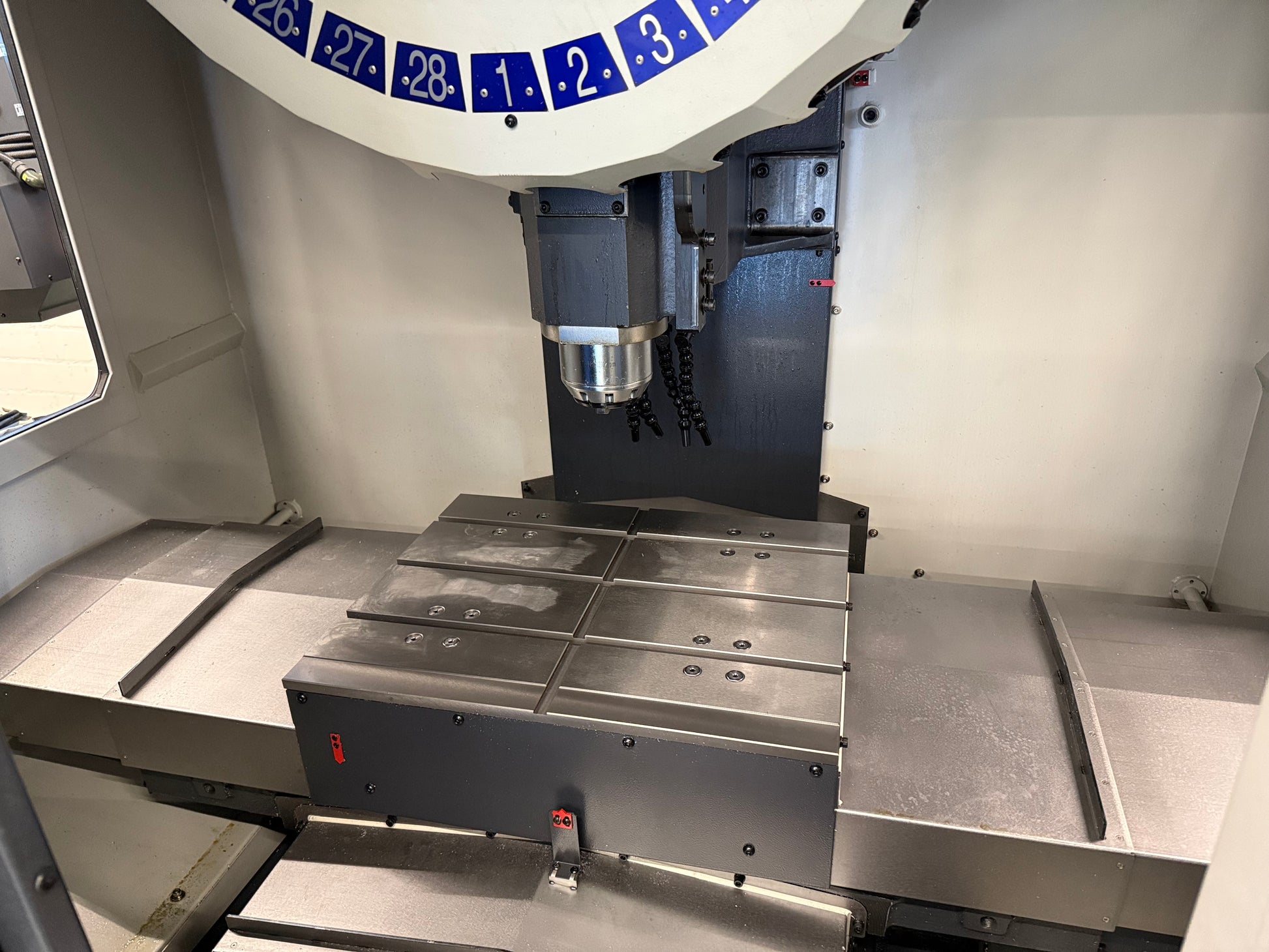

| Lunghezza della tavola | 650 mm |
| Larghezza della tavola | 420 mm |
| Peso mass. su tavola | 250 kg |
| Corsa longitudinale (X-asse) | 530 mm |
| Corsa trasversale (Y-assi) | 420 mm |
| Corsa verticale (Z-Asse) | 350 mm |

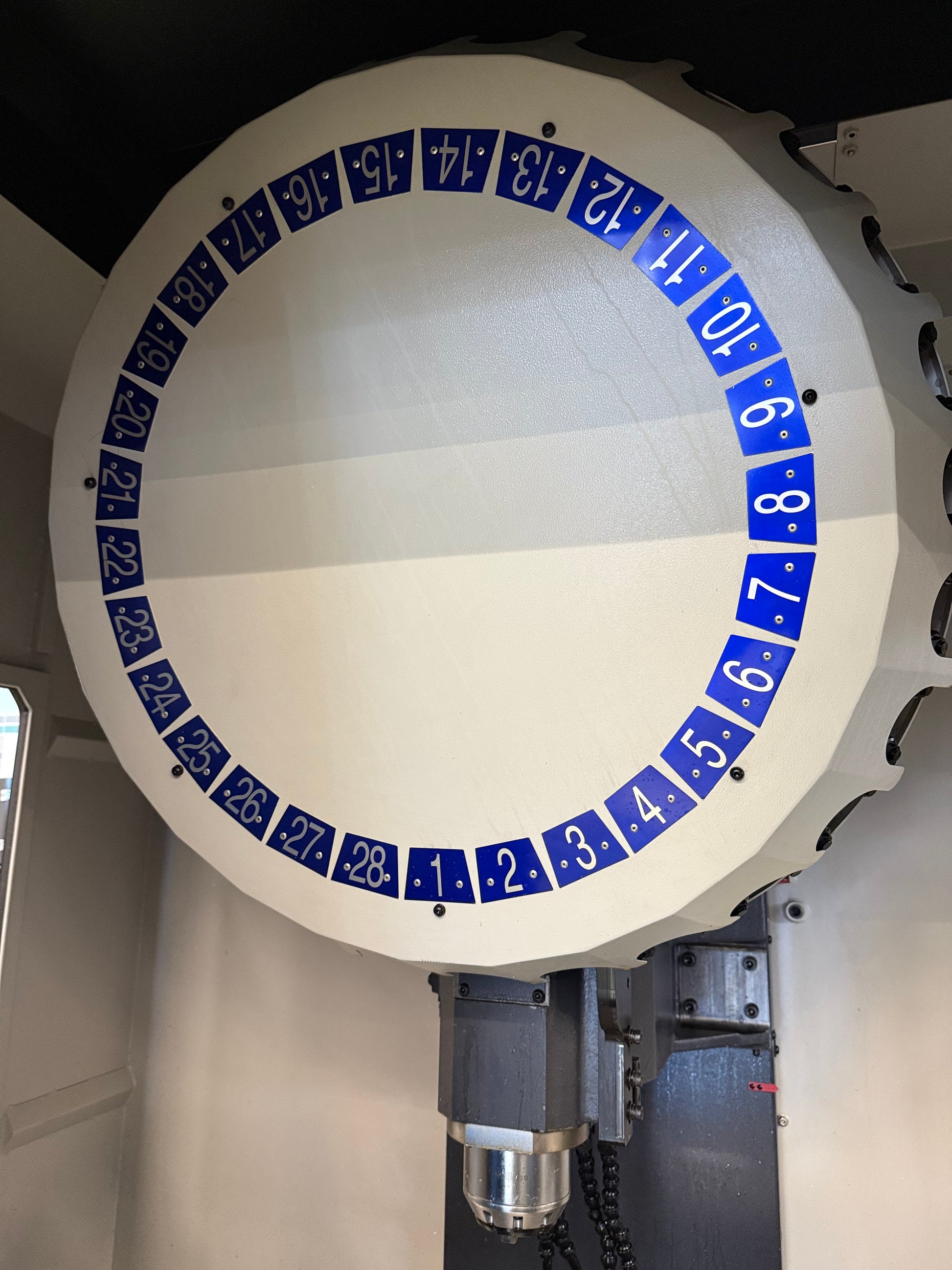

| Magazzino utensili numero di posti utensile | 28 |
| Diametro massimo del utensili max. | 80 mm |
| Diametro massimo con acconto posto libero | 150 mm |
| Lunghezza massima del utensili | 250 mm |
| Peso del utensili mass. | 3 kg |
| Tempo cambio utensili | 1.6 s |
| Attaco cono mandrino: BT | 30 |
| Distanza attacco mandrino e tavolo | 150 - 500 mm |
| Velocità mandrino: | |
| fino | 12000 t/min |
| Momento torcente mass. | 35 Nm |
| Avanzamenti: | |
| Asse X | 1 - 30 m/min |
| Asse Y | 1 - 30 m/min |
| Asse Z | 1 - 30 m/min |
| Avanzamenti rapidi: | 48 m/min |
| Potenza installata totale | 35 kVA |
| Peso della macchina circa | 3900 kg |
| Accessori diversi: | |
| Refrigerazione | |

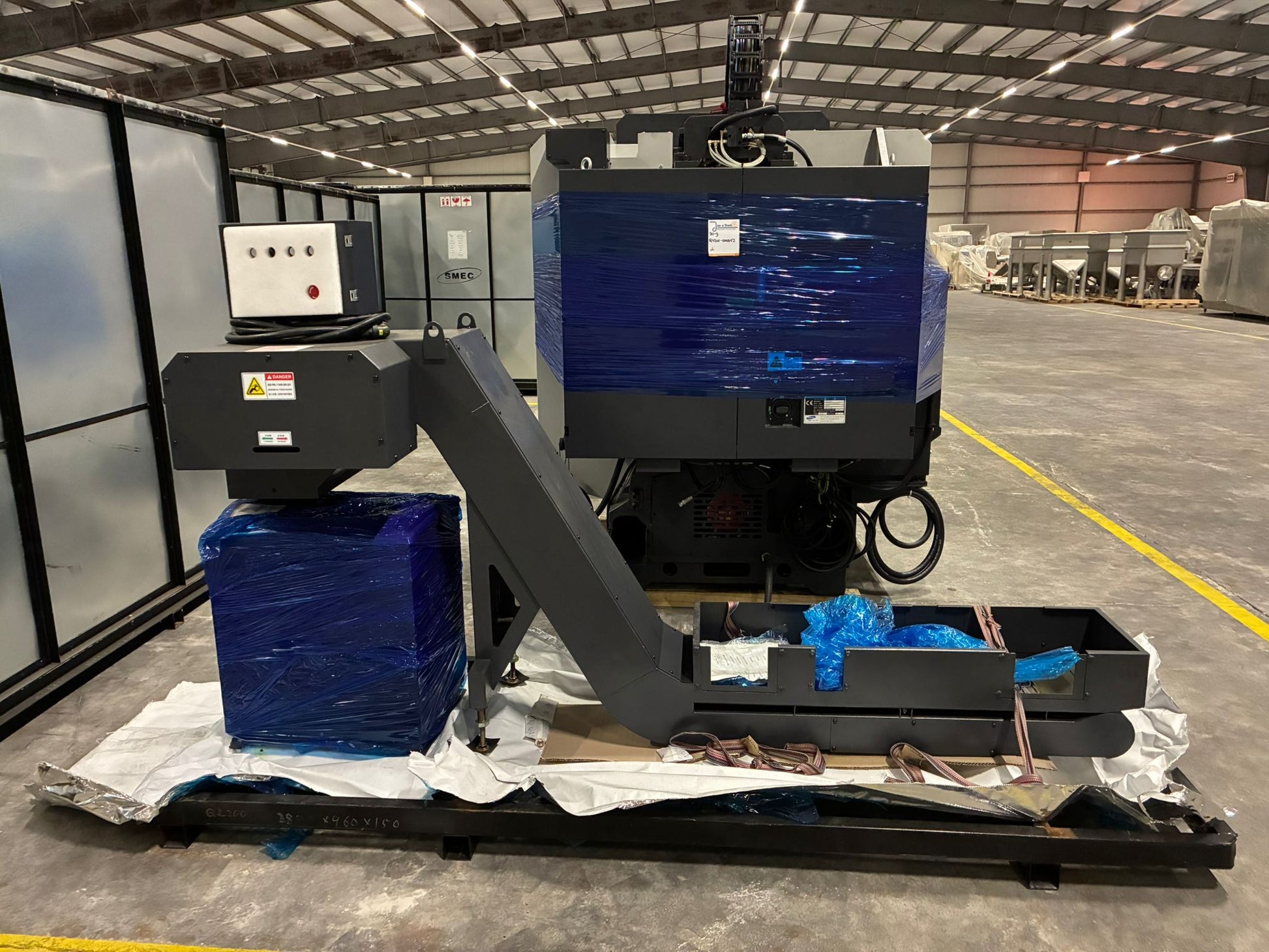

| Convogliatore di trucioli |
