WILLEMIN MACODEL W 408 B
Scarica la scheda tecnica (PDF)
Serve Aiuto? Scrivici su WhatsApp!
WILLEMIN MACODEL W 408 B è un centro di lavoro a 5 assi, per precisione, alta accuratezza e affidabilità. Capacità: X250 Y200 Z300 mm; A360° B -10/+100°; risol. 0,001. Mandrino fino a 30.000 t/min; 24 utensili HSK E40; Ø50×L93 mm (1 kg); rapidi 30 m/min; 3x400V 50Hz, 18 kVA. Accessori: pinze F‑35, BLUM Nano, raffreddamento, lubrificazione central., impianto antincendio. Consente tolleranze strette; applicazioni: automotive, orologeria, aerospaziale, medicale
Dati tecnici forniti a titolo puramente indicativo
| Numero di assi totale | 5 |
| Numero di assi simultanea | 5 |
| Corsa longitudinale (X-asse) | 250 mm |
| Corsa trasversale (y asse) | 200 mm |
| Corsa verticale (Z-Asse) | 300 mm |
| Asse A | 360° |
| Risoluzione | 0.001 |
| Asse B | -10° / +100° |
| Risoluzione | 0.001 ° |
| Giri mandrino: | |
| fino | 30000 t/min |
| Invertitore di utensili: | |
| numero utensili | 24 |
| Attaco cono mandrino: HSK | E40 |
| Diametro massimo del utensili | 50 mm |
| Lunghezza massima del utensili | 93 mm |
| Peso del utensili mass. | 1 kg |
| Avanzamenti rapidi: | 30 m/min |
| Max. Forza di alimentazione | 3700 N |
| Collegamento 50 Hz 3x | 400 Volt |
| Potenza installata totale | 18 kVA |
| Peso della macchina circa | 1700 kg |
| Lunghezza | 1400 mm |
| Larghezza | 1800 mm |
| Altezza | 2440 mm |
| Accessori diversi: | |

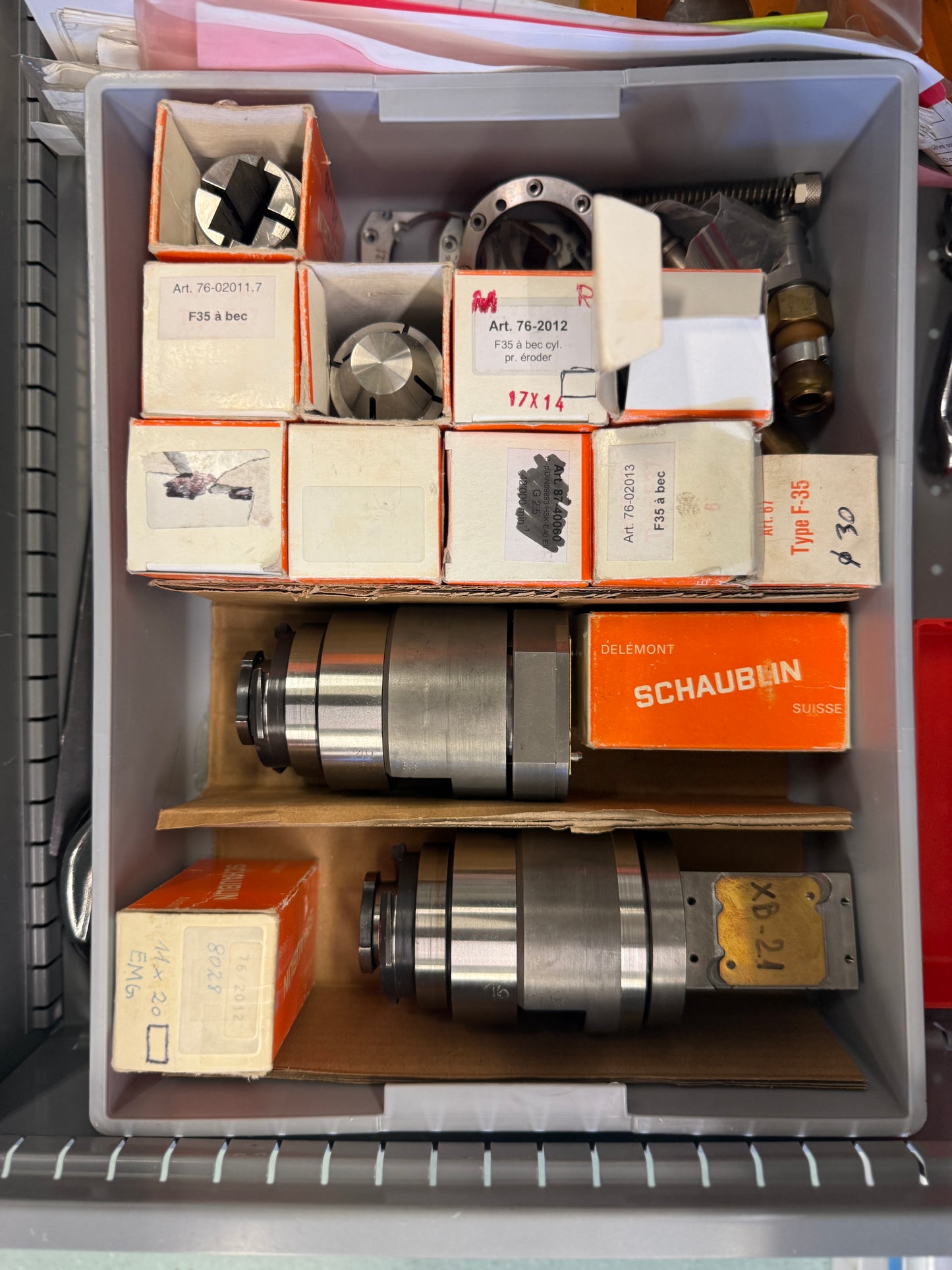

| Set di pinze | F-35 |
| Controllo del utensile | BLUM Nano |
| Refrigerzione del mandrino | |
| Refrigerazione | |
| Lubrificazione centralizzata automatico | |
| Impianto antincendio |
