STUDER S 30-12 F
Scarica la scheda tecnica (PDF)
Serve Aiuto? Scrivici su WhatsApp!

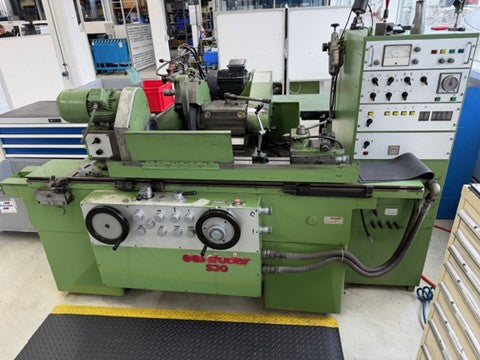

STUDER S 30-12 F è una rettificatrice per cilindri ad alta precisione, accurata e affidabile. Capacità: altezza punte 125 mm, distanza 1025 mm, corsa long. 800 mm, trasv. 150 mm; mola Ø450×50 mm, alesaggio 127 mm, peso pezzo max 80 kg. Specifiche: mola 6 stadi 1350–2220 t/min; corsa trasv. idr. 40 mm; mandrino pezzo 30–675 t/min (rot.90°); coni 5/3 CM; tavola fino 6 m/min; 3×380V; motori mola 6.25/1 kW; peso ≈2500 kg. Consente tolleranze strette; ideale per automotive, aerospaziale, utensili, medicale e orologeria.
Dati tecnici forniti a titolo puramente indicativo
| Altezza punte | 125 mm |
| Distanza fra le punte | 1025 mm |
| Course longitudinale maxi | 800 mm |
| Corsa trasversale maxi. | 150 mm |
| Mola: | |
| Diametro | 450 mm |
| Larghezza | 50 mm |
| Alesaggio | 127 mm |
| Peso del pezzo sopra le punta mass. | 80 kg |
| Inclinazione | +90° / 30 ° |
| Giri della mola: | |
| numeri (gradini) | 6 |
| da | 1350 t/min |
| fino | 2220 t/min |
| Corsa trasversale idraulico | 40 mm |
| Testa porta pezzo: | |
| giri: | |
| con variatore continuo | |
| da | 30 t/min |
| fino | 675 t/min |
| girevole | 90 ° |
| Attacco mandrino | 5 CM |
| Cono della contropunta: | 3 CM |
| Inclinazione massimo tavola | 10 ° |
| Velocità della tavola: | |
| con variatore continuo | |
| fino | 6 m/min |
| Collegamento 50 Hz 3x | 380 Volt |
| Motore mandrino portamola ext. | 6.25 kW |
| Motore mandrino portamola interno | 1 kW |
| Peso della macchina circa | 2500 kg |
| Dimensioni macchina: | |
| Lunghezza | 2700 mm |
| Larghezza | 1400 mm |
| Altezza | 1600 mm |
| Dimensioni comando: | |
| Lunghezza | 800 mm |
| Larghezza | 500 mm |
| Altezza | 1600 mm |
| Accessori diversi: | |
| Ravvivatore laterale |
