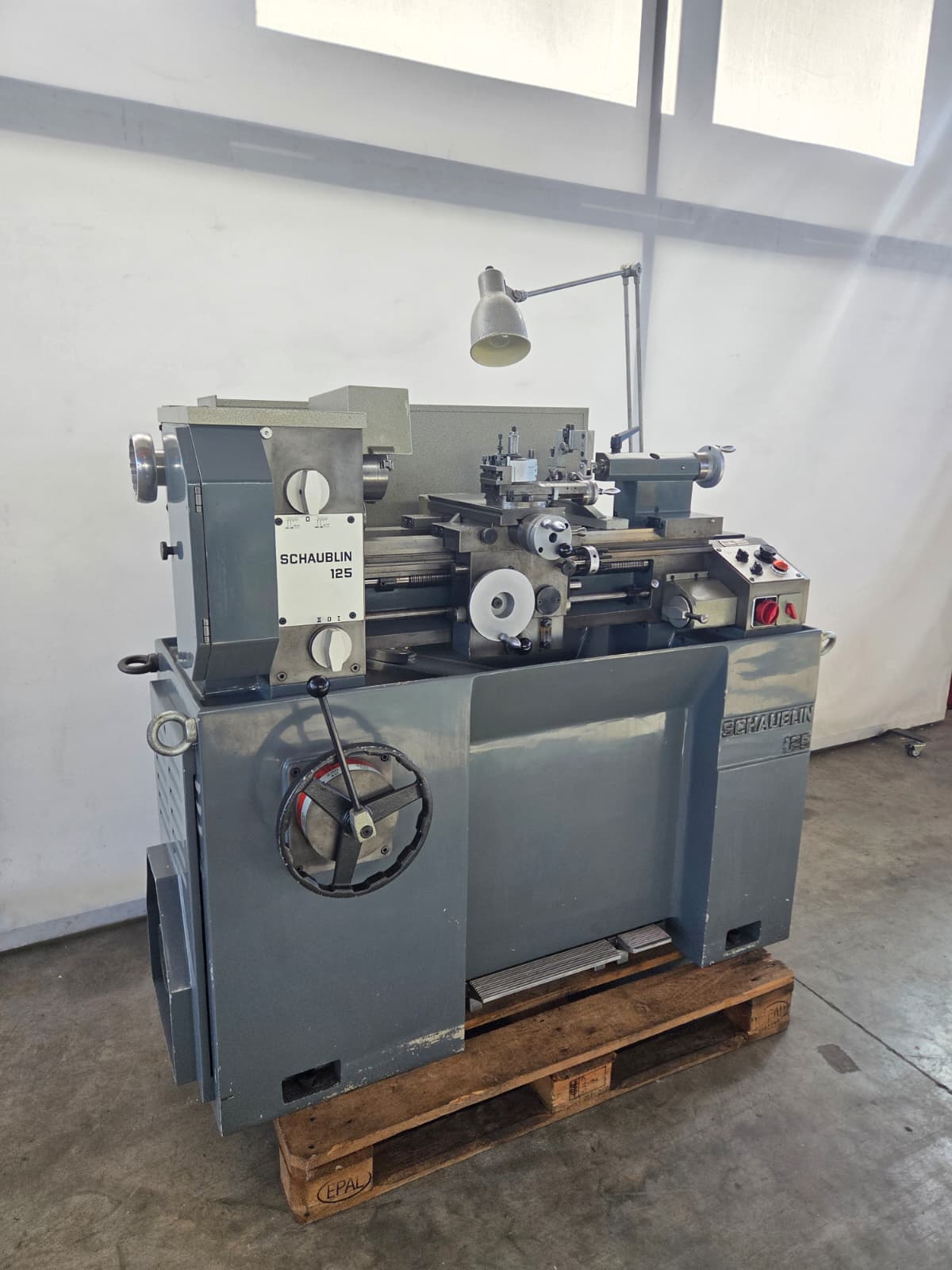

SCHAUBLIN 125 B
Scarica la scheda tecnica (PDF)
Serve Aiuto? Scrivici su WhatsApp!
SCHAUBLIN 125 B è un Tornio di precisione, progettato per elevata accuratezza e affidabilità. Capacità: altezza punte 125 mm; distanza fra le punte 500 mm; diametro sopra slitta 52 mm; sopra bancale 270 mm; foro mandrino 28 mm; attacco pinze W25. Specifiche: giri mandrino variatore continuo 200–3000 t/min; passo vite madre 4 mm; cono contropunta 3 CM; avanzamenti longitudinale e trasversale 0,25–8 mm/t. Alimentazione 50 Hz 3x380 V; motore mandrino 2,3 CV; potenza totale 3 CV; peso ~990 kg; ingombro L1700×W850×H1280 mm. Accessori: porta utensile MULTIFIX, lampada. Consente tolleranze ristrette; impieghi tipici: orologeria, automotive, costruzione utensili, aerospaziale, medicale.
| Altezza punte | 125 mm |
| Distanza fra le punte | 500 mm |
| Diametro tornibile sopra slitta | 52 mm |
| Diametro tornibile sopra bancale | 270 mm |
| Foro mandrino | 28 mm |
| Attacco mandrino per pinza | W25 |
| Attacco mandrino: | |
| Camlock | |
| Filetto | |
| Giri mandrino: | |
| con variatore continuo | |
| da | 200 t/min |
| fino | 3000 t/min |
| Passo di vite madre | 4 mm |
| Cono della contropunta: | 3 CM |
| Avanzamenti: | |
| longitudinali: | |
| da | 0.25 mm/t |
| fino | 8 mm/t |
| della slitta trasversale: | |
| da | 0.25 mm/t |
| fino | 8 mm/t |
| Collegamento 50 Hz 3x | 380 Volt |
| Motore mandrino | 2.3 CV |
| Potenza totale installata | 3 CV |
| Peso della macchina circa | 990 kg |
| Dimensioni macchina: | |
| Lunghezza | 1700 mm |
| Larghezza | 850 mm |
| Altezza | 1280 mm |
| Accessori diversi: | |
| Porto utensile | MULTIFIX |
| Lampada |
