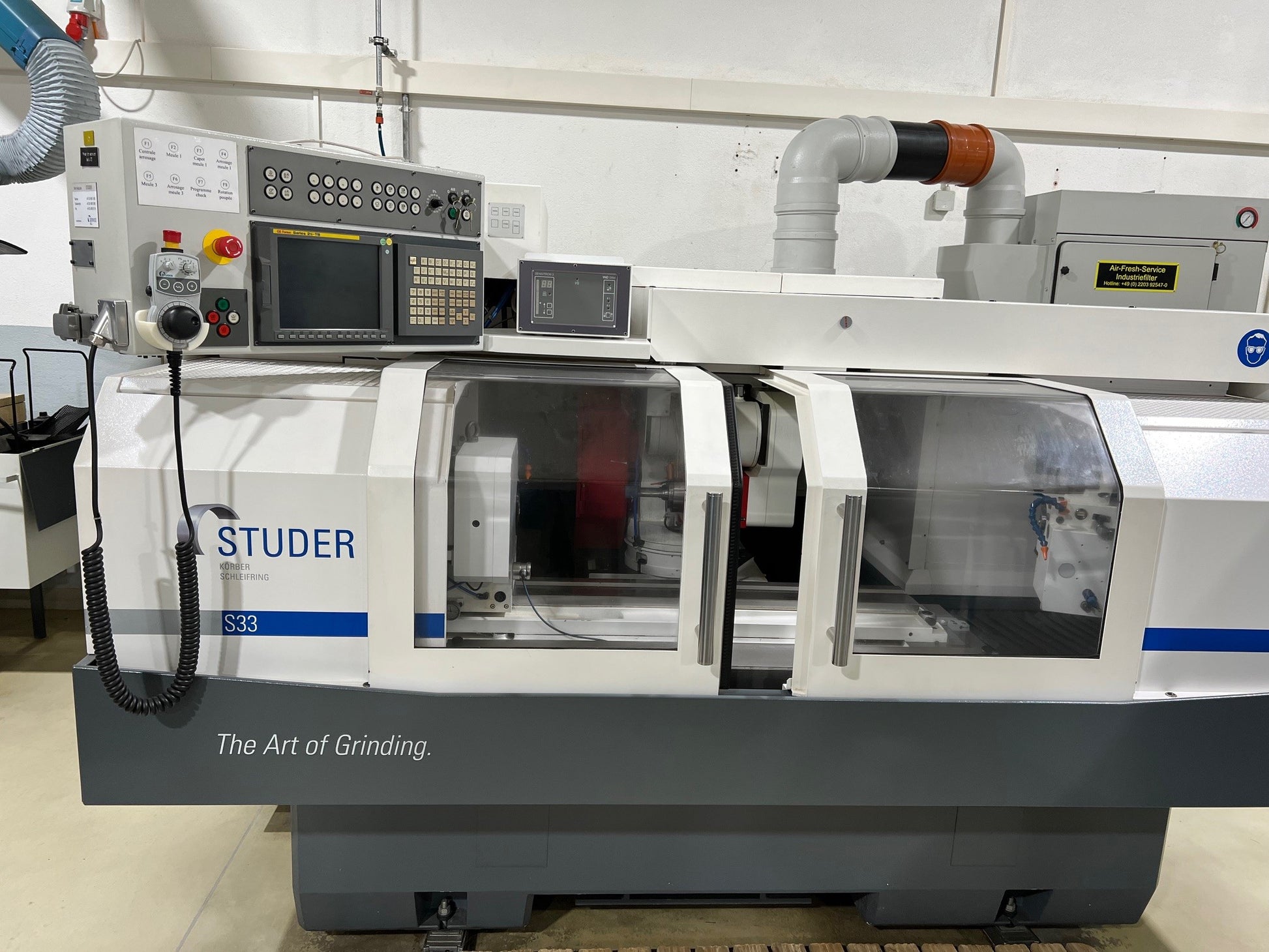

STUDER S 33 CNC è una Rettificatrice cilindrica CNC progettata per precisione, elevata accuratezza e affidabilità. Capacità: altezza punte 175 mm, distanza fra le punte 650 mm, portata pezzo 120 kg; mola Ø500×63 mm (larghezza max 80 mm). Specifiche: testa mola B -15/+195°, velocità periferica 44/35 m/s; slitta long. corsa 285 mm (risol. 0,0001 mm, avanzo 5000 mm/min), trasv. corsa 1150 mm (risol. 0,0001 mm, avanzo 10000 mm/min); mandrino pezzo 1–1500 rpm; motore mola 7,5 kW; alimentaz. 3x400 V 50 Hz; potenza totale 20 kVA; peso ~5000 kg; ingombro 2620×2090×2000 mm. Accessori: asse C ad alta risoluzione, impianto refrigerazione, filtrazione carta, dispositivo rettifica interna, lampada, disoleatore Air‑Fresh‑Service, volantino elettronico, Sensitron DITTEL. Consente tolleranze strette; adatta ad automotive, orologeria, utensili, aerospaziale, medicale.
| Altezza punte | 175 mm |
| Distanza fra le punte | 650 mm |
| Diametro massimo di rettificazione | mm |
| Peso del pezzo sopra le punta mass. | 120 kg |
| Mola: | |
| Diametro | 500 mm |
| Larghezza | 63 mm |
| Alesaggio | mm |
| Larghezza massimo | 80 mm |
| Asse B incrementi max. | 1 ° |

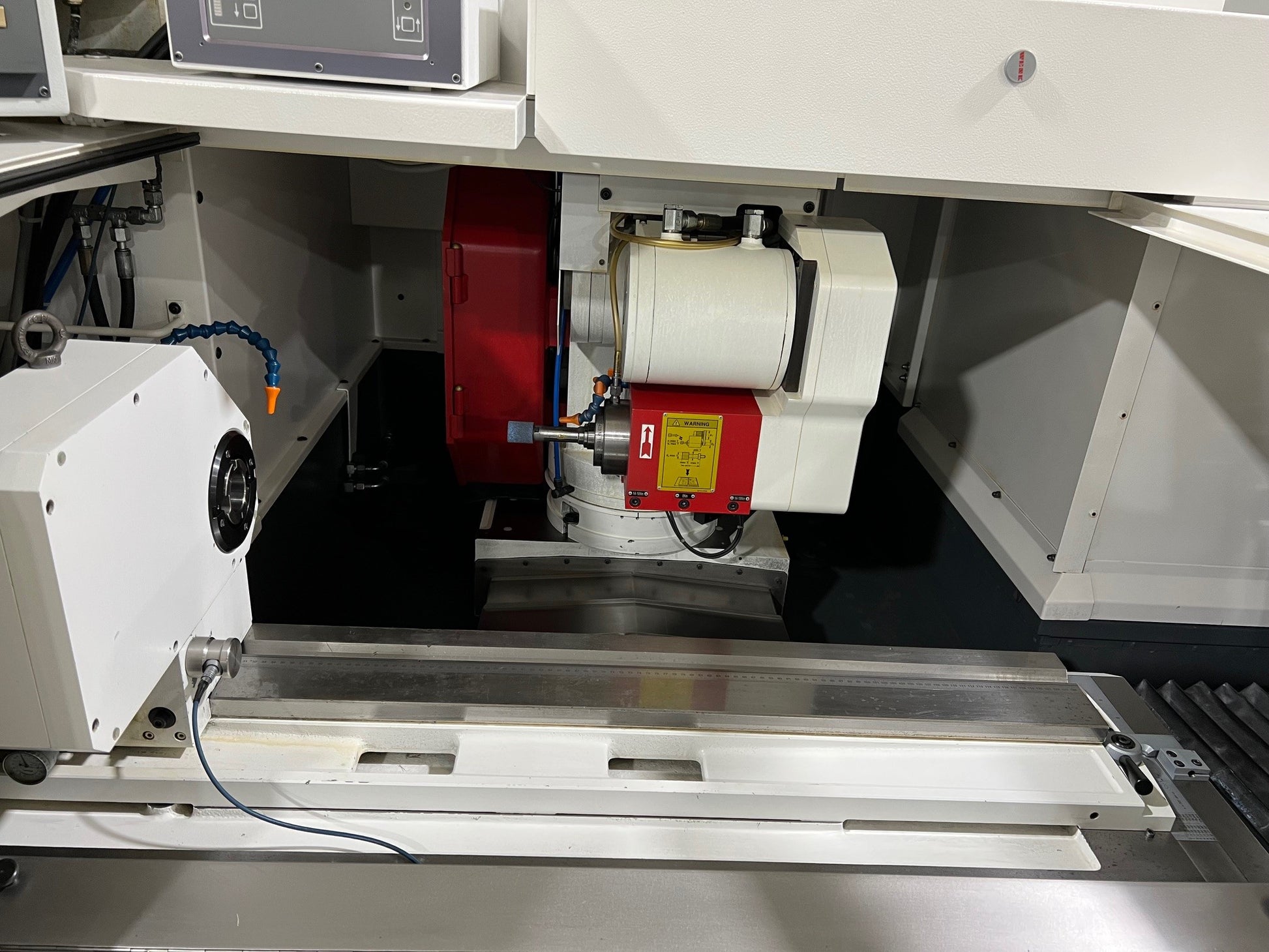

| Inclinazione asse B (automatico) | -15 / +195 ° |
| Unità di oreantagione del riduttore Hirth | |
| Velocità periferica | 44/35 m/s |
| Slitta longitudinale: | |
| Corsa mass. | 800 mm |
| Risoluzione della scala | 0.0001 mm |
| Avanzamenti di lavoro | 0.001 - 10000 mm/min |
| Slitta trasversale: | |
| Corsa mass. | 285 mm |
| Risoluzione della scala | 0.0001 mm |
| Avanzamenti di lavoro | 0.001 - 5000 mm/min |
| Testa porta pezzo: | |
| Giri mandrino: | |
| con variatore continuo | |
| da | 1 t/min |
| fino | 1500 t/min |
| Asse C | 0.0001 ° |
| Attacco mandrino: CM | 5 |
| Contropunta: | |
| Cono della contropunta: | 3 CM |
| Corso della contropunta | 35 mm |
| Diametro del cannotto | 50 mm |
| Max Schrägstellung des Tisches | 8.5 ° |
| Collegamento aria compressa | 5.5 bar |
| Collegamento 50 Hz 3x | 400 Volt |
| Potenza motore della mola | 7.5 kW |
| Potenza installata totale | 20 kVA |
| Peso della macchina circa | 5000 kg |
| Dimensioni macchina: | |
| Lunghezza | 2620 mm |
| Larghezza | 2090 mm |
| Altezza | 2000 mm |

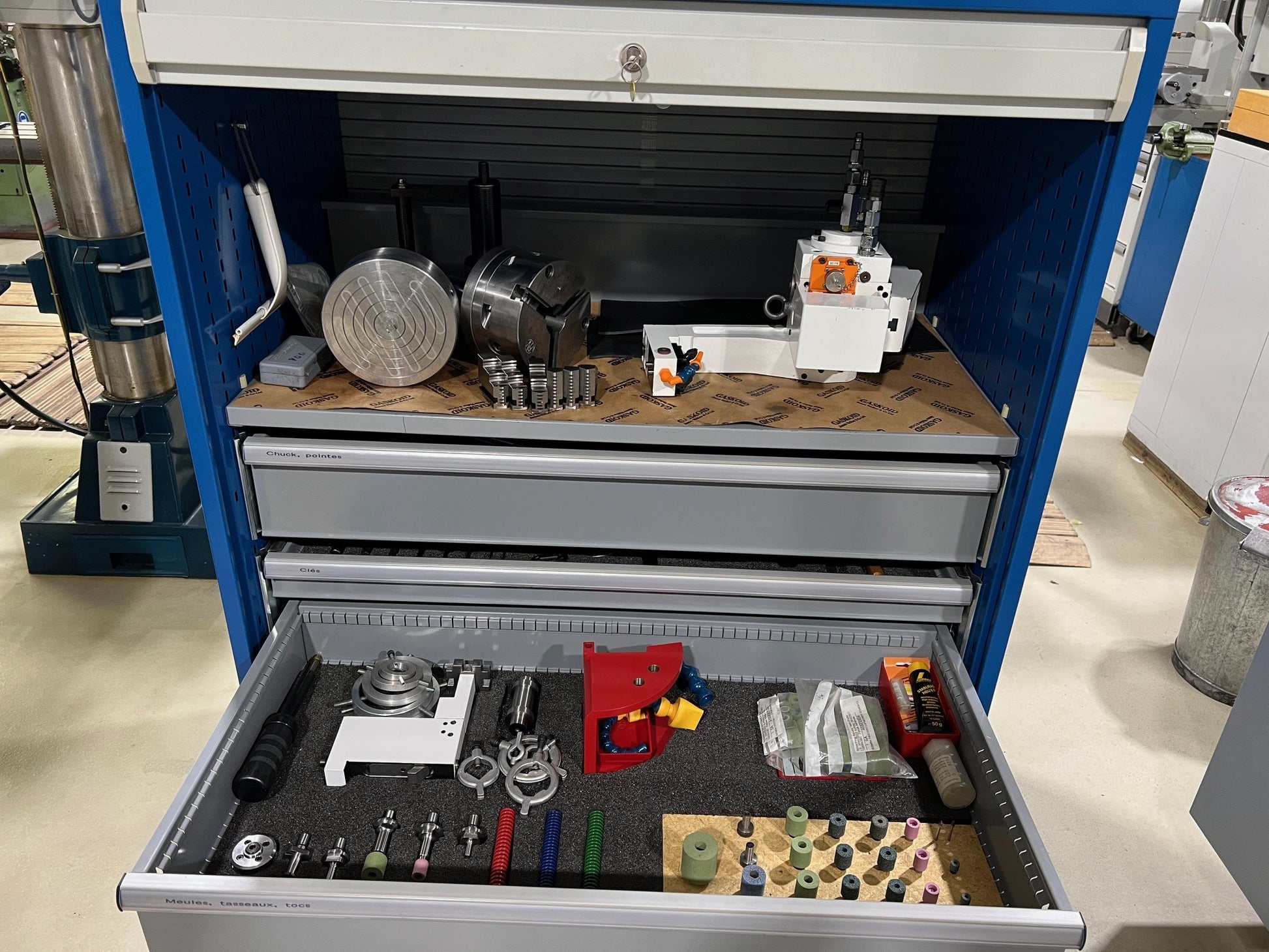

| Accessori diversi: | |
| Cicli di rettifica della filettatura | |
| Asse C ad alta risoluzione | |
| Refrigerazione | |
| Filtro a carta | |
| Asse B | |
| Ravvivatore con diamante | |
| Dispositivo diamantage girevole idraulico | |
| Dispositivo per interni: | |
| Giri mandrino: | |
| fino | 40000 t/min |
| Lampada | |
| Contropunta regolabile fino | |

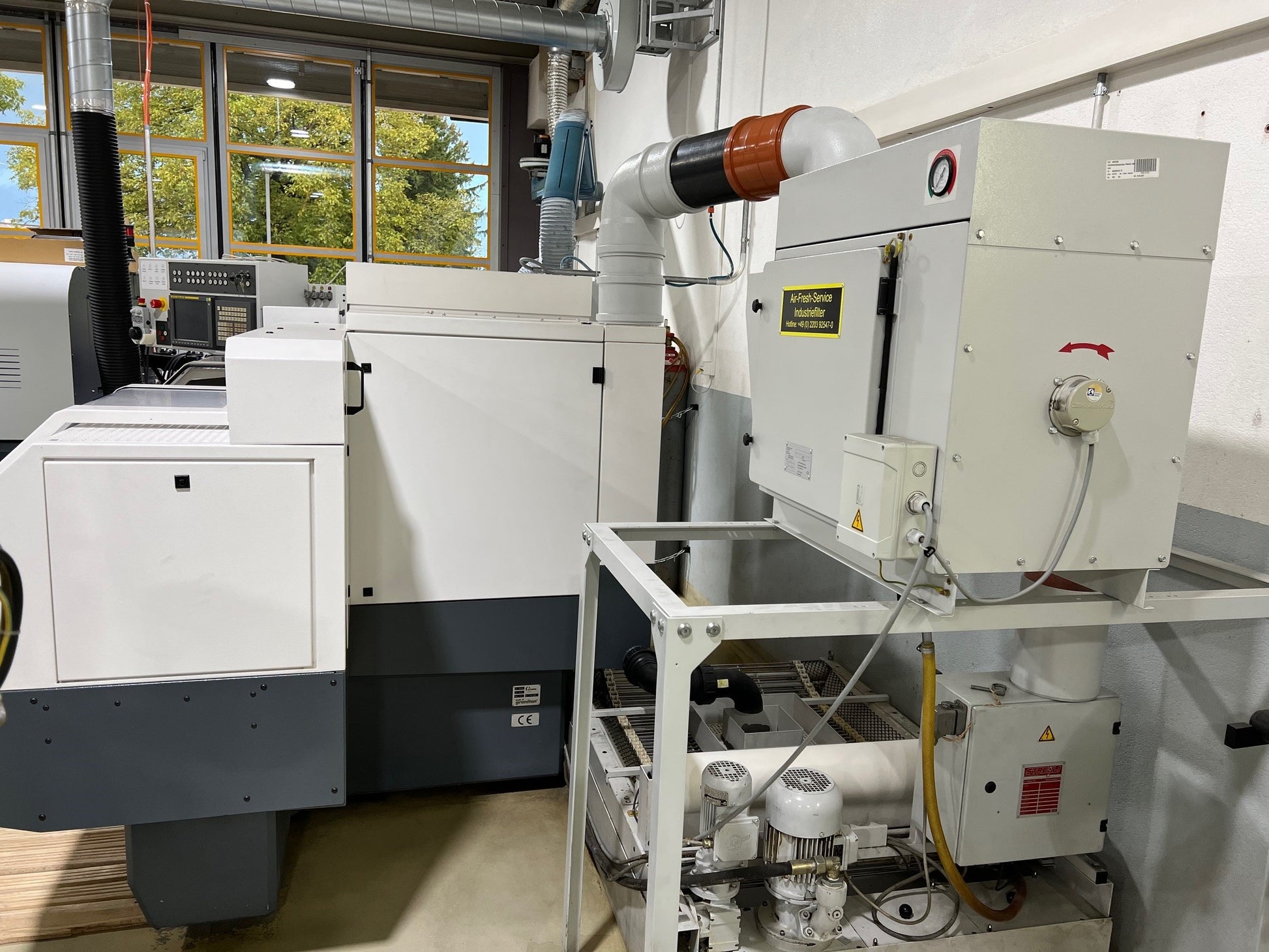

| Aspiratore nebbia d'olio (disoleatore) | Air-Fresh-Service |

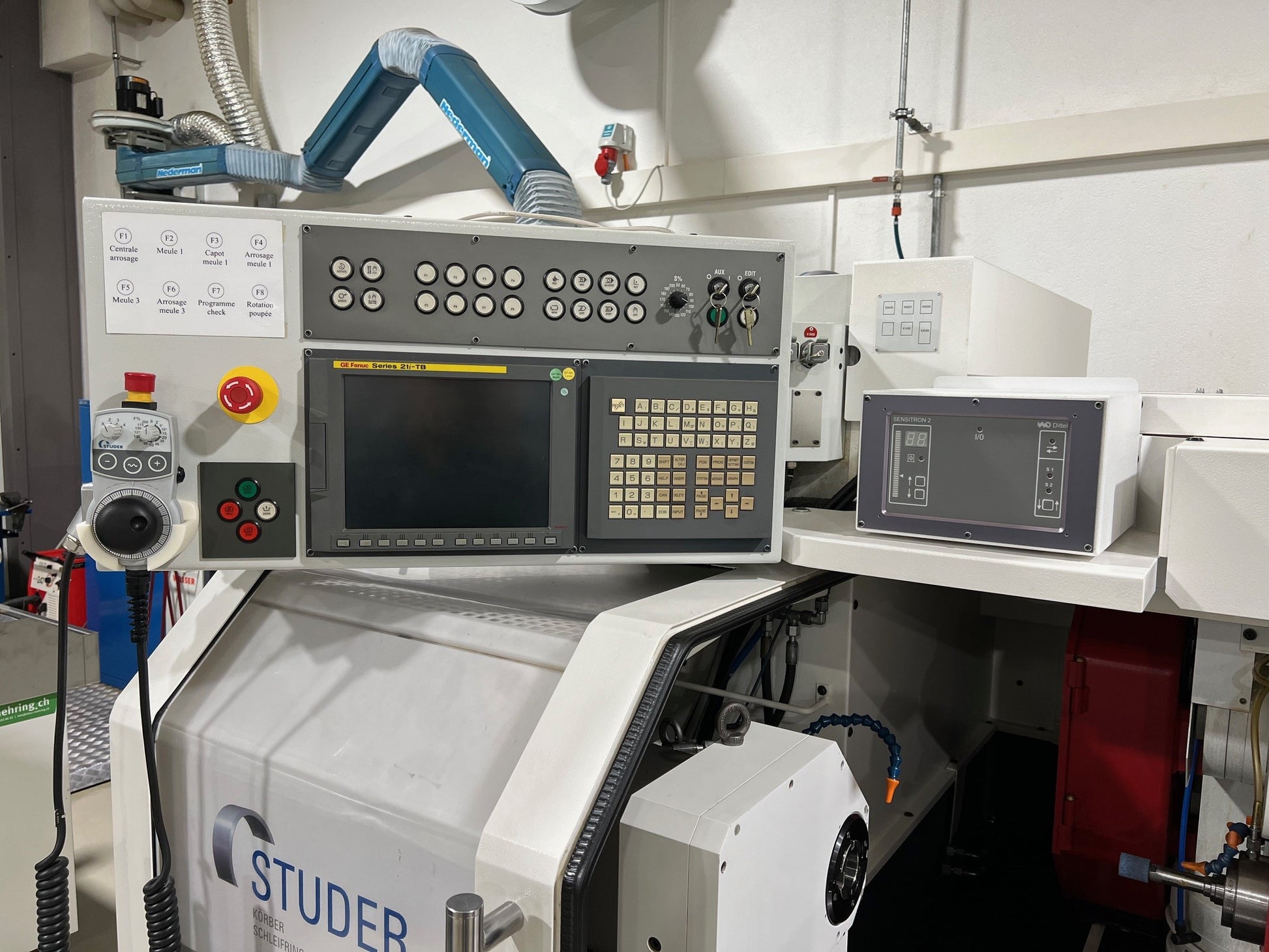

| Volantino elettronico | |
| Sistema di prossimità DITTEL Sensitron |
