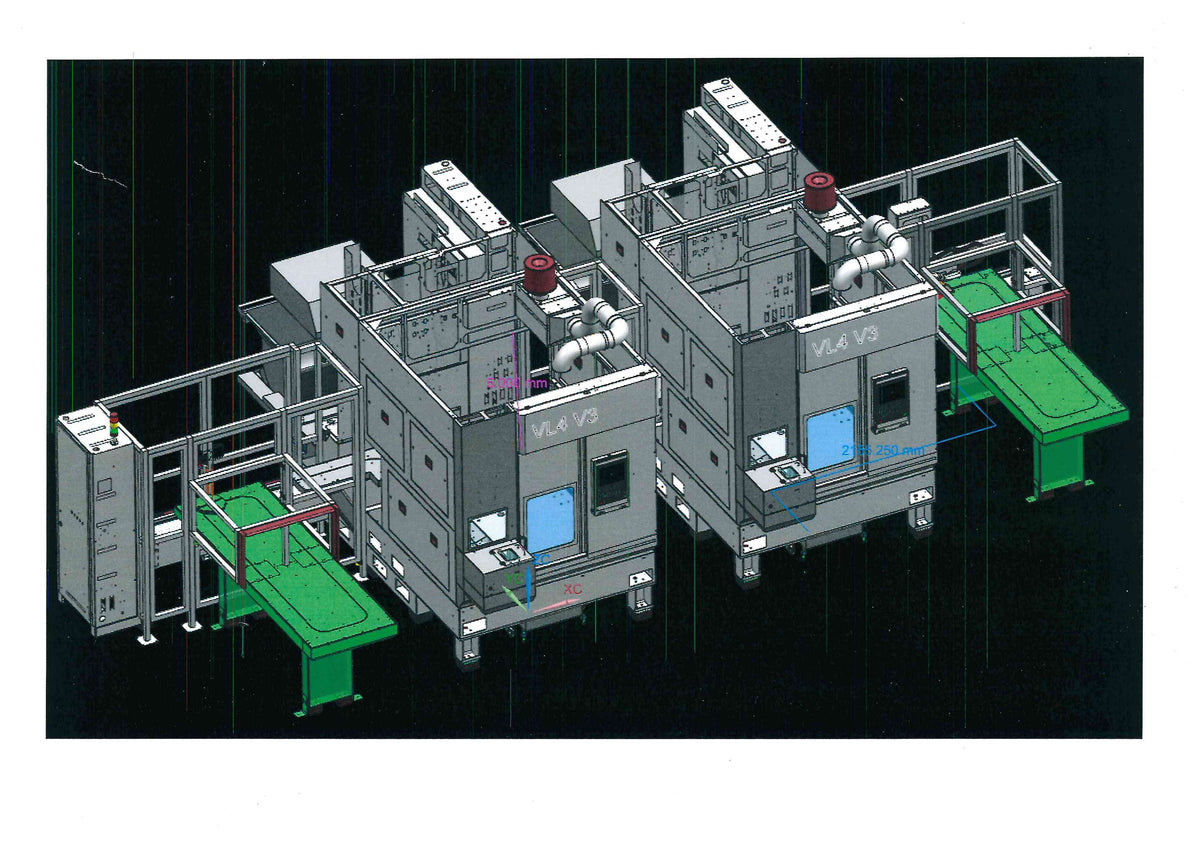

EMAG VL 4 è una cella di lavoro / tornio verticale progettata per operazioni ad alta precisione, elevata accuratezza e affidabilità produttiva. Capacità: 2 macchine, 2 assi; max dimensione pezzo 200 mm; corsa Z 400 mm; corsa X 750 mm; revolver 12 posizioni con 12 utensili motorizzati. Specifiche: giri mandrino fino a 6000 t/min con comando stepless fino a 4500 t/min; potenza mandrino 25/18 kW; coppia 280/202 Nm; alimentaz. 3x400V 50Hz; potenza installata 36 kW; ingombri L5300×W2300×H3650 mm. Accessori: convogliatore trucioli, carico/scarico automatico, set portautensili, luce di stato, ricambi. Consente tolleranze ristrette; adatta ad automotive, aerospaziale, macchine utensili e medicale.
Dati tecnici forniti a titolo puramente indicativo
Caricatore di pezzi TrackMotion max. 24.5kg
| Numero di macchine | 2 |
| Diametro autocentranti | 260 mm |
| Distanza massima | 200 mm |
| Max. Dimensione del pezzo | 200 mm |
| Corse: | |
| Corsa longitudinale (Z-asse) | 415 mm |
| Corsa trasversale (X-assi) | 760 mm |
| Corsa trasversale (Y-assi) | +/- 30 mm |
| Avanzamenti rapidi X | 60 m/min |
| Avanzamenti rapidi Y | 15 m/min |
| Avanzamenti rapidi Z | 30 m/min |
| Torretta revolver: | |
| Numero posizione | 12 |
| Porta utensili rotante azionato revolver | 12 |
| Giri mandrino | 6000 t/min |
| Attaco cono mandrino: VDI | 40 |
| Giri mandrino: | |
| con variatore continuo | |
| fino | 4500 t/min |
| Potenza del mandrino | 25 / 18 kW |
| Momento torcente mass. | 280 / 200 Nm |
| Motore mandrino | 2x 18 kW |
| Collegamento 50 Hz 3x | 400 Volt |
| Potenza totale installata | 36 kW |
| Peso della macchina circa | kg |
| Dimensioni macchina: | |
| Lunghezza | 9984 mm |
| Larghezza | 4’938 mm |
| Altezza | 2905 mm |
| Accessori diversi: | |
| Refrigerazione | |
| Refrigerante centro mandrino | |
| Caricatore di pezzi | |
| Controllo del utensile | TOOLINSPECT MCU |
| Magazzino portapezzo | |
| Convogliatore di trucioli | |
| Dispositivi di carico e scarico automatico | |
| Stazione di rivolgimento | |
| Set di portautensili | |
| Apparecchio di misurazione dell'utensili | |
| Pistola di risciacquo | |
| Luce di stato | |
| Ricambi vari |
