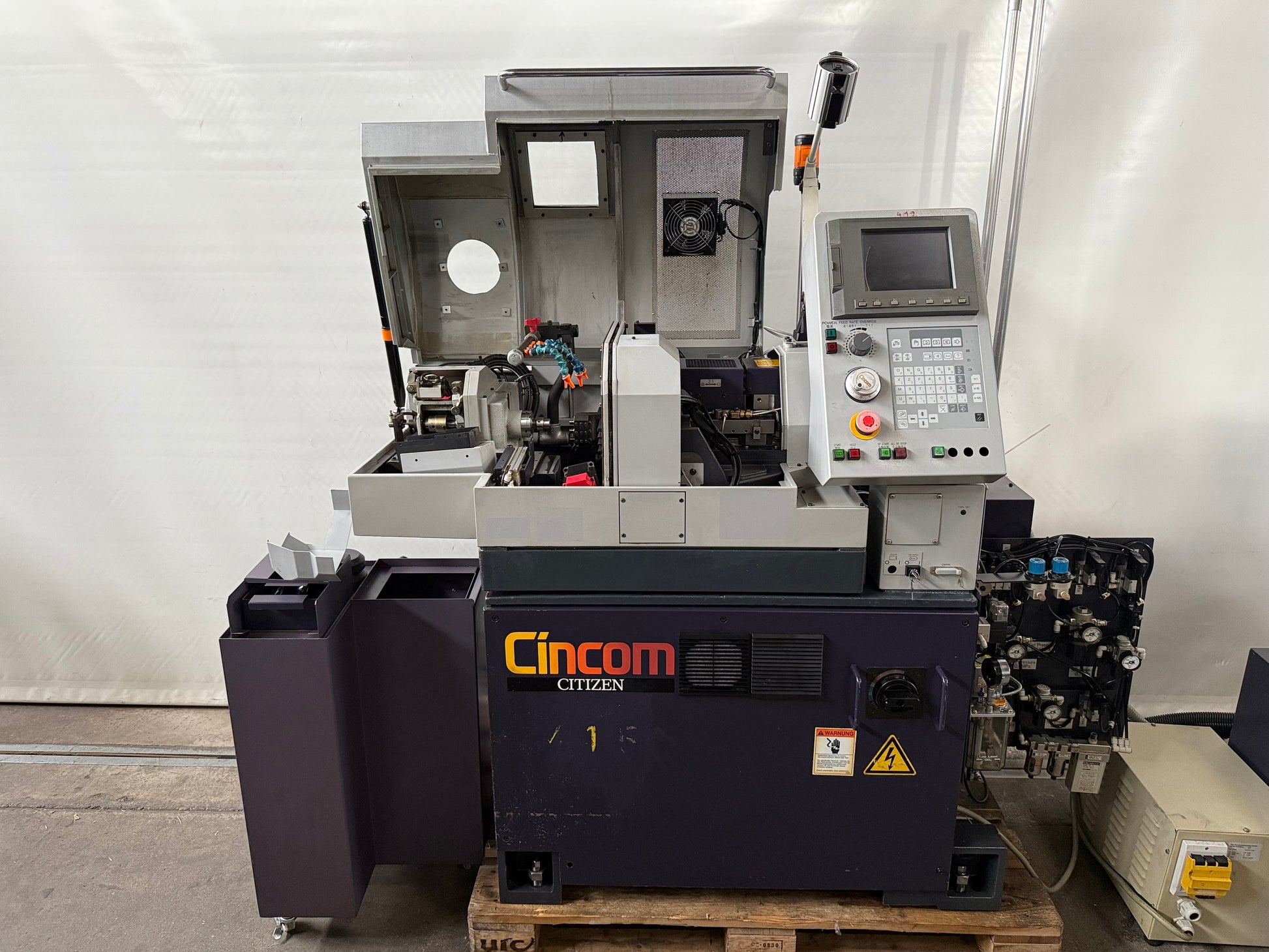

023308 - CITIZEN CINCOM R 04 VI
Tipo: R 04 VI

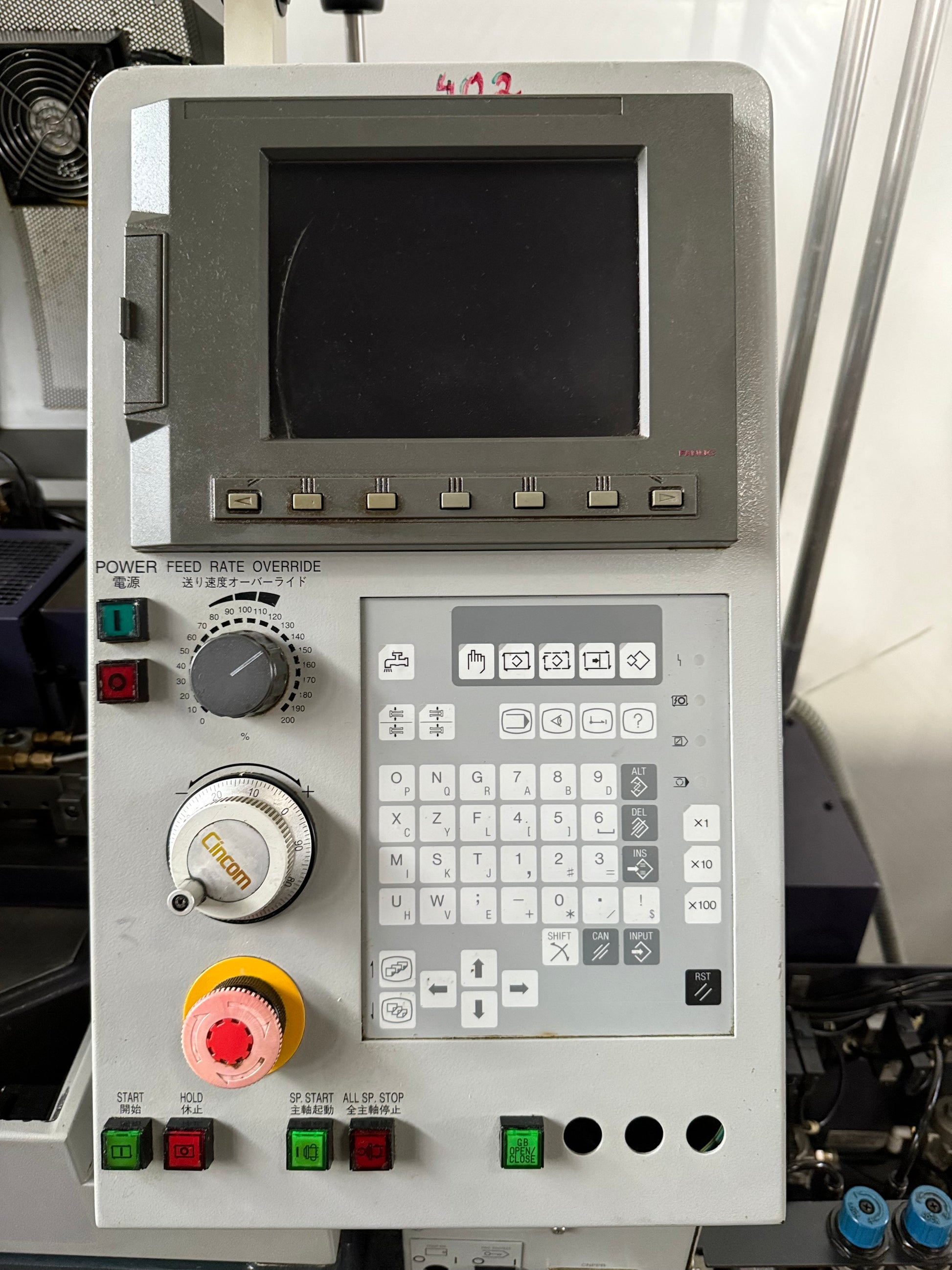

Controllo: Citizen Cincom
Anno: 2004
Stock: 023308
Scarica la scheda tecnica (PDF)
CITIZEN CINCOM R 04 VI è un tornio automatico CNC tipo Swiss ad alta precisione, progettato per elevata accuratezza e affidabilità. Offre 6 assi e 2 mandrini, diametro tornibile max 4 mm, lunghezza lavorabile fino a 40 mm, passaggio mandrino 9 mm e filettatura fino a 3 M. Specifiche principali: velocità fino a 20000 t/min, potenza mandrino 0,5/0,75 kW, portautensili n.3 con 15 stazioni; utensili: 5 per tornitura, 4 per foratura, 2 per lavorazioni incrociate; sezione gambo utensile 8 mm; contro-operazione 4 utensili. Alimentazione 50 Hz 3x400 V; peso ≈850 kg; ingombro L1485×W560×H1410 mm. Accessori: caricatore LNS TRYTON 107 Hybrid, raccoglitore pezzi, impianto refrigerazione e lampada. Garantisce tolleranze strette; ideale per orologeria, medicale, automotive, aerospazio e componenti meccanici.

Numero di assi totale 6
Numero di mandrini 2
Diametro massimo tornibile 4 mm
Lunghezza massima 40 mm
Diametro massimo del filattatura 3 M
Diametro interno mandrino 9 mm
numeri (gradini)
con variatore continuo
fino 20000 t/min
Potenza del mandrino 0.5 / 0.75 kW
Contro mandrino:
giri:
fino 20000 t/min
Porta-outensili:
numero 3
Numero di statione 15
Utensili di tornitura 5 pce
Strumenti di perforazione 4 pce
Utensili per lavorazioni incrociate 2 pce
Sezione trasversale del gambo dell'utensile 8 mm
Contro-operazione:
numero utensili 4
Collegamento 50 Hz 3x 400 Volt
Potenca contro mandrino 0.5 / 0.75 kW
Peso della macchina circa 850 kg
Dimensioni macchina:
Lunghezza 1485 mm
Larghezza 560 mm
Altezza 1410 mm
Accessori diversi:

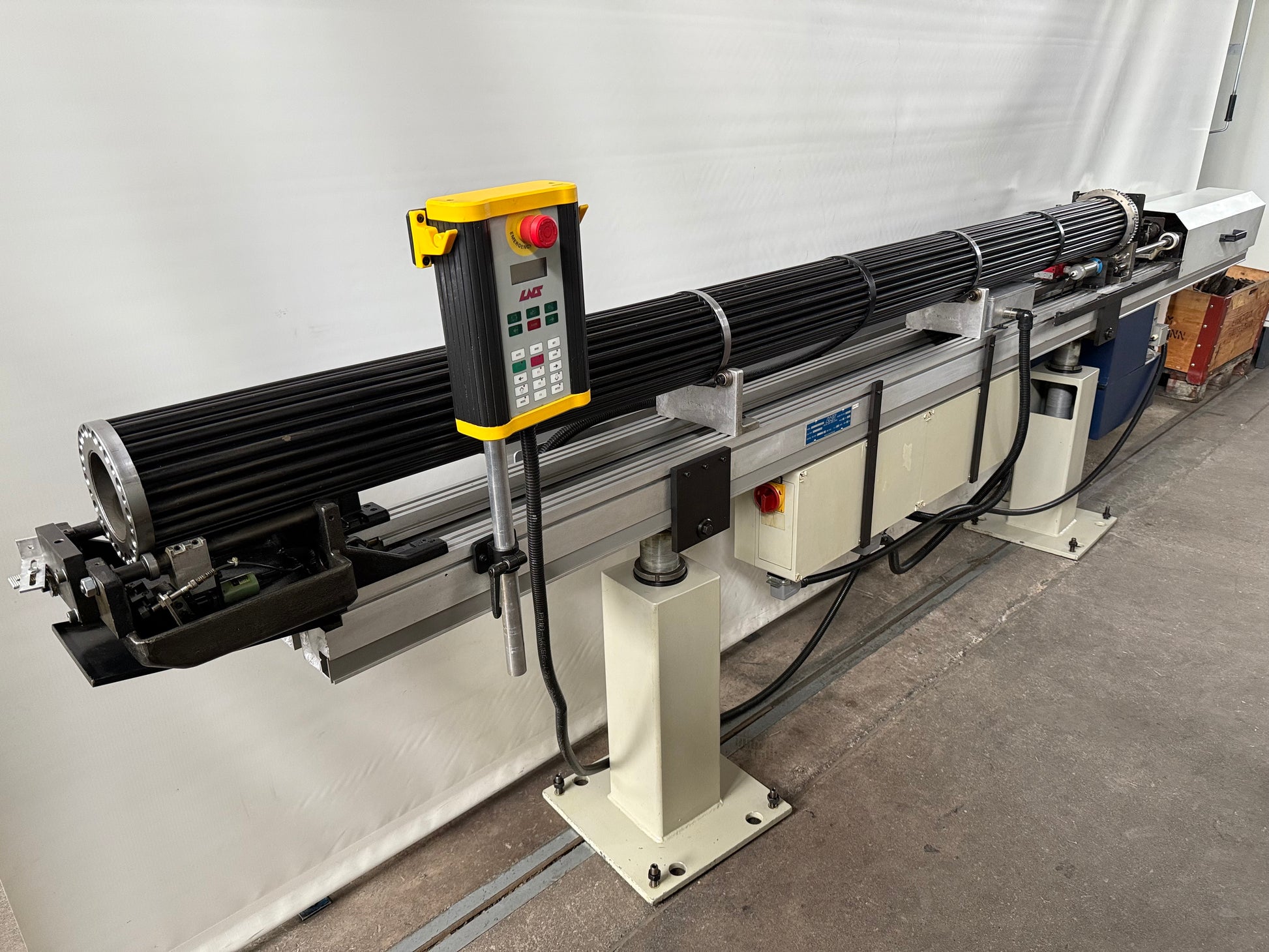

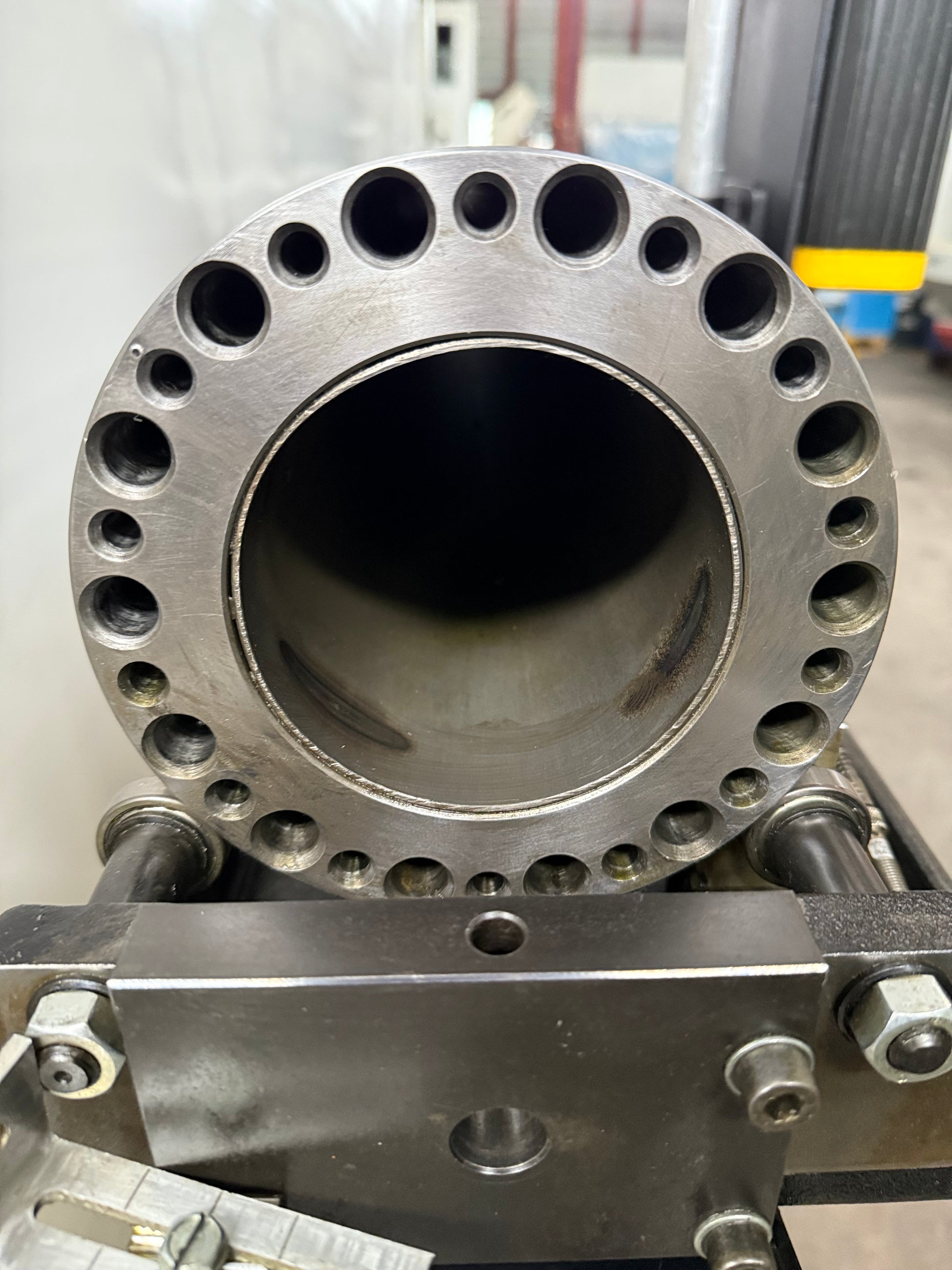

Caricatore
Fabricante LNS
Tipo TRYTON 107 Hybrid
Collettore di parti
Refrigerazione
Lampada
