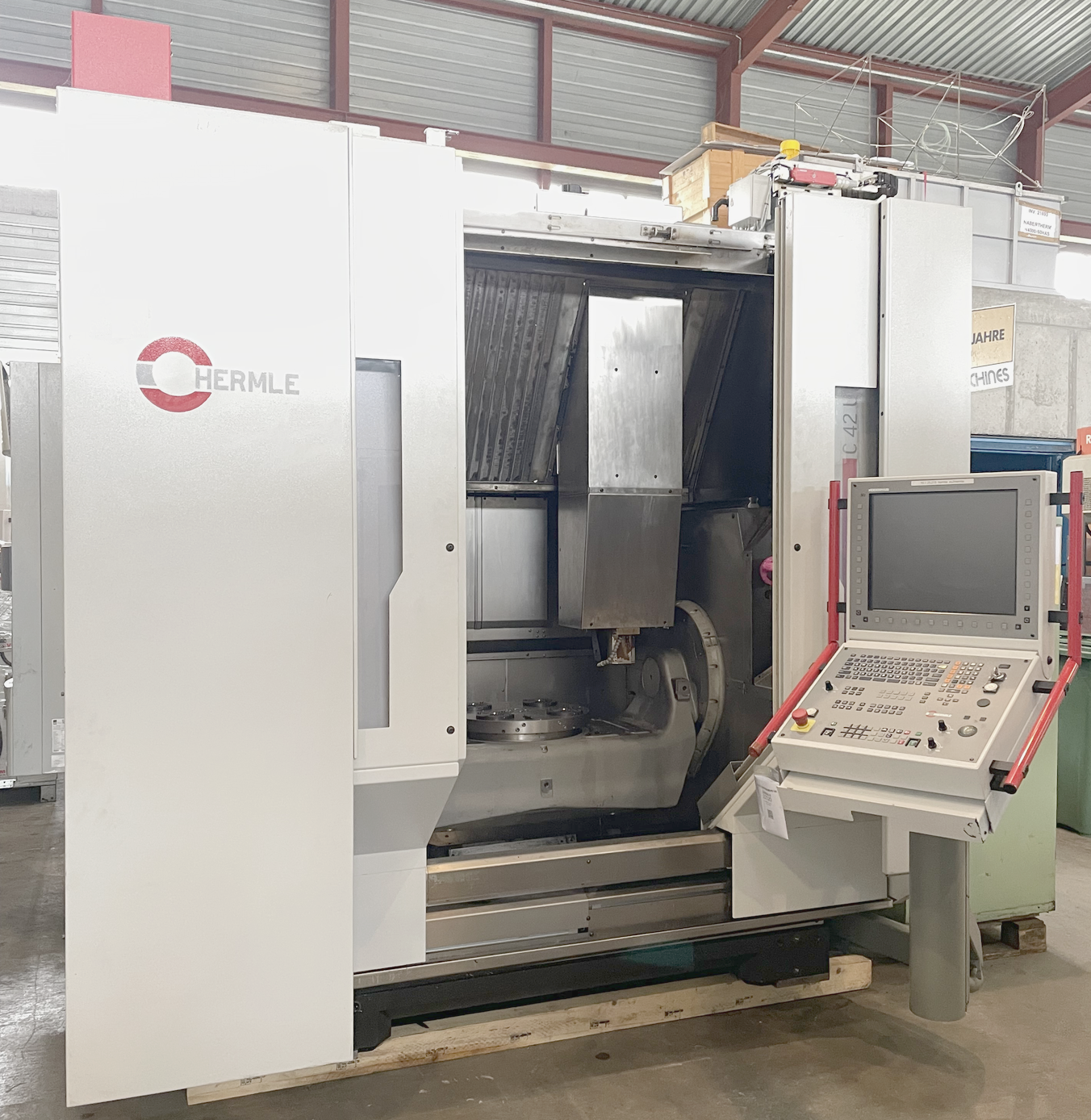

HERMLE C 42 U
Tipo: C 42 U
Marca: HERMLE
Categoria: Machining center
Sottocategoria: 5-axis machining center
Controllo: HEIDENHAIN TNC 530
Anno: 2014
Stock: 023301
HERMLE C 42 U è un Centro di lavoro a 5 assi progettato per offrire precisione, elevata accuratezza e affidabilità nelle lavorazioni. Capacità: tavola Ø440 mm, 5 scanalature a T 14H7, carico max 450 kg; corse X800 × Y800 × Z550 mm, rotazione A ±130°, velocità tavola 30 t/min; specifiche principali: mandrino HSK‑A63 0–18.000 rpm, potenza 42 kW, coppia 148 Nm, Eilgang X/Y/Z 45/45/40 m/min, alimentazione 3x400 V 50 Hz, aria 6 bar, potenza installata 37 kVA, peso 13.500 kg, ingombro 5000×2450×3200 mm; accessori: cambi utensile 42 posti, magazzino aggiuntivo 160 posti, refrigerante attraverso mandrino 80 bar, interfacce RS232/Ethernet/USB, climatizzazione quadro; ideale per tolleranze ristrette in automotive, aerospaziale, medicale, orologeria e costruzione di utensili
| Numero di assi totale | 5 |
| Lunghezza della tavola | 400 mm |
| Larghezza della tavola | 400 mm |
| Numero scanalatura a T: | 5 |
| Larghezza della scanalatura a T | 14H7 mm |
| Peso mass. su tavola | 450 kg |
| Corsa longitudinale (X-asse) | 800 mm |
| Corsa trasversale (Y-assi) | 800 mm |
| Corsa verticale (Z-Asse) | 550 mm |
| Angolo di rotazione (axe-a) | +/- 130 ° |
| Giri della tavola | 30 t/min |
| Invertitore di utensili: | 42 |
| Magazzino utensili addizionale | |
| numero utensili | 160 |
| Attaco cono mandrino: HSK-A | 63 |
| Velocità mandrino: | |
| da | 0 t/min |
| fino | 18000 t/min |
| Avanzamento rapido: Longitudinale | 45 m/min |
| Eilgang: Quer | 45 m/min |
| Eilgang: Vertikal | 40 m/min |
| Collegamento aria compressa | 6 bar |
| Collegamento 50 Hz 3x | 400 Volt |
| Potenza del mandrino | 42 kW |
| Momento torcente mass. | 148 Nm |
| Potenza installata totale | 37 kVA |
| Peso della macchina circa | 13500 kg |
| Dimensioni macchina: | |
| Lunghezza | 5000 mm |
| Larghezza | 2450 mm |
| Altezza | 3200 mm |
| Accessori diversi: | |
| Magazzino utensili addizionale | |
| Numero di posti utensile | 160 |

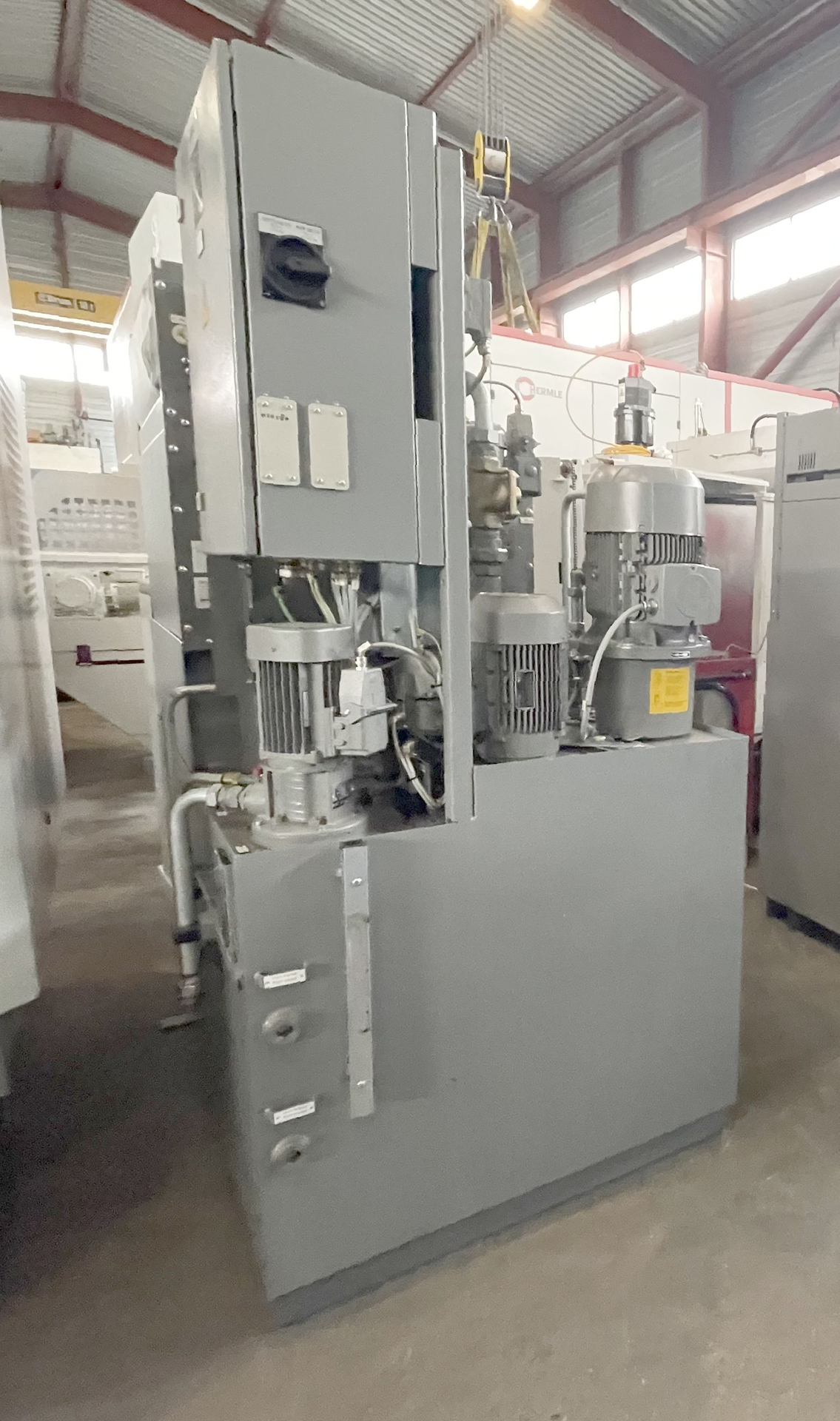

| Refrigerante centro mandrino | 80 bar |
| Aria attraverso il mandrino di fresatura | |
| Finestra di visualizzazione rotante | |
| Interfaccia porta seriale RS 232 | |
| Interfaccia Ethernet | |
| Interfaccia USB | |
| Armadio elettrico Condizionatore d'aria |
