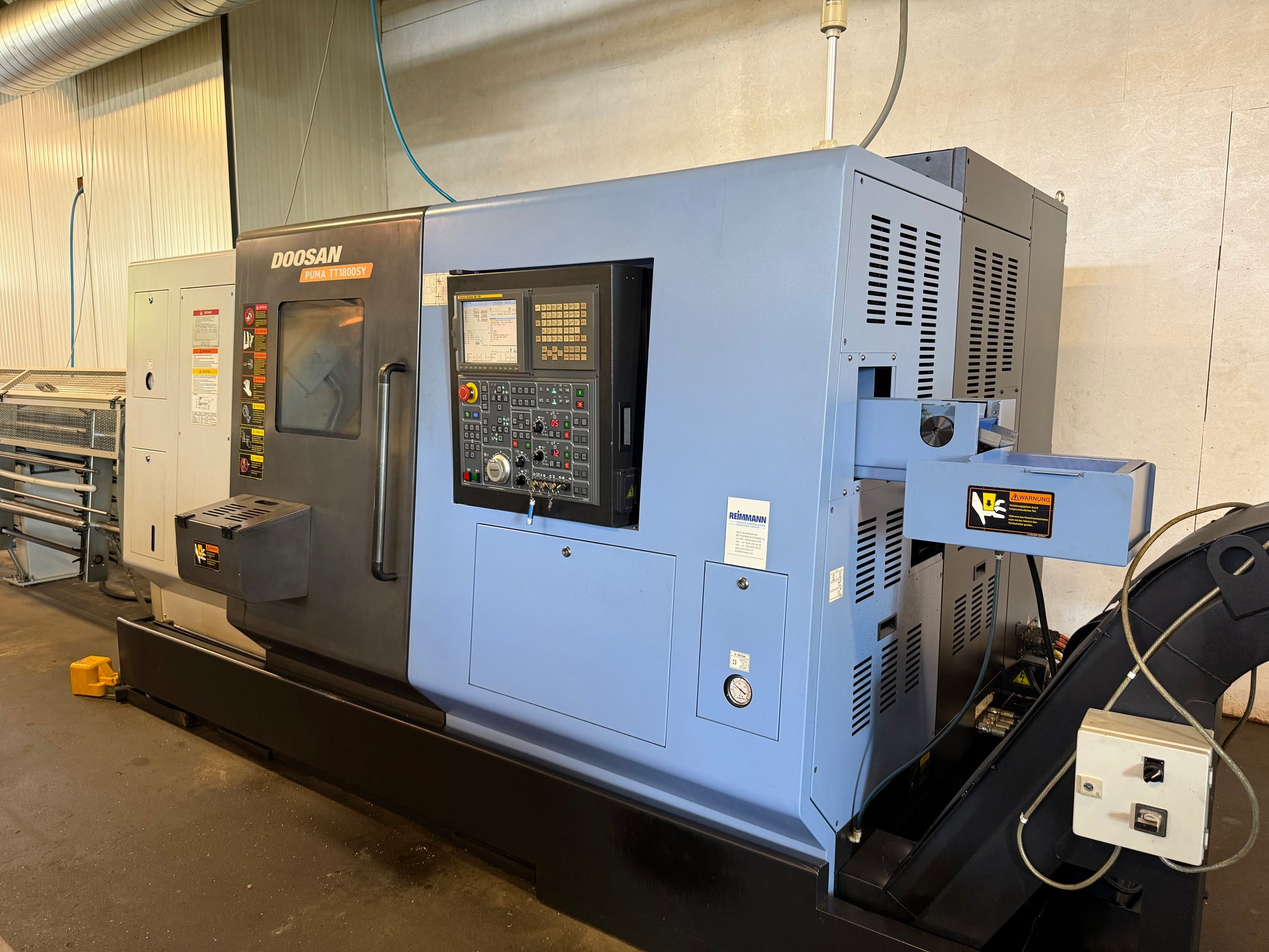

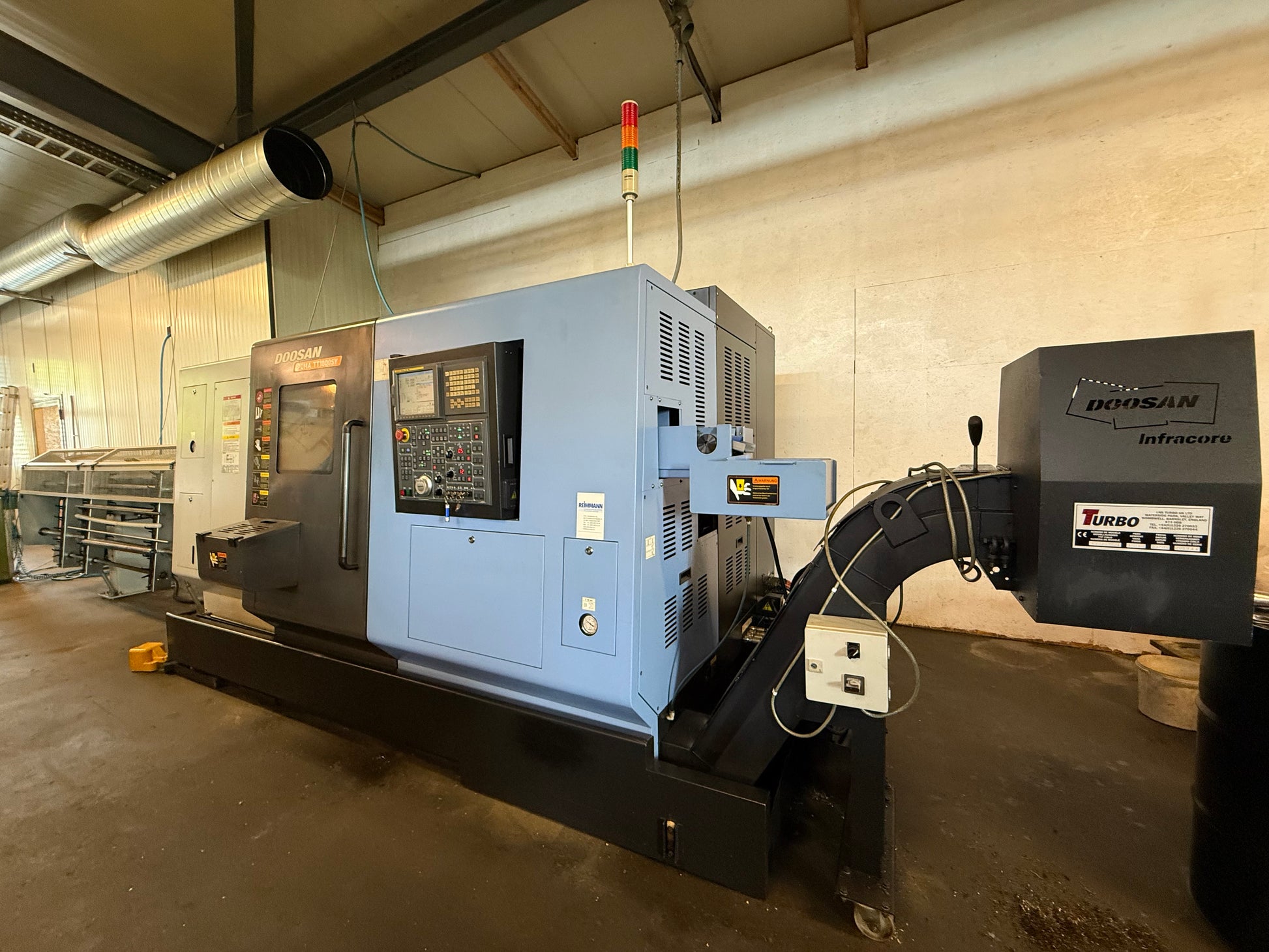

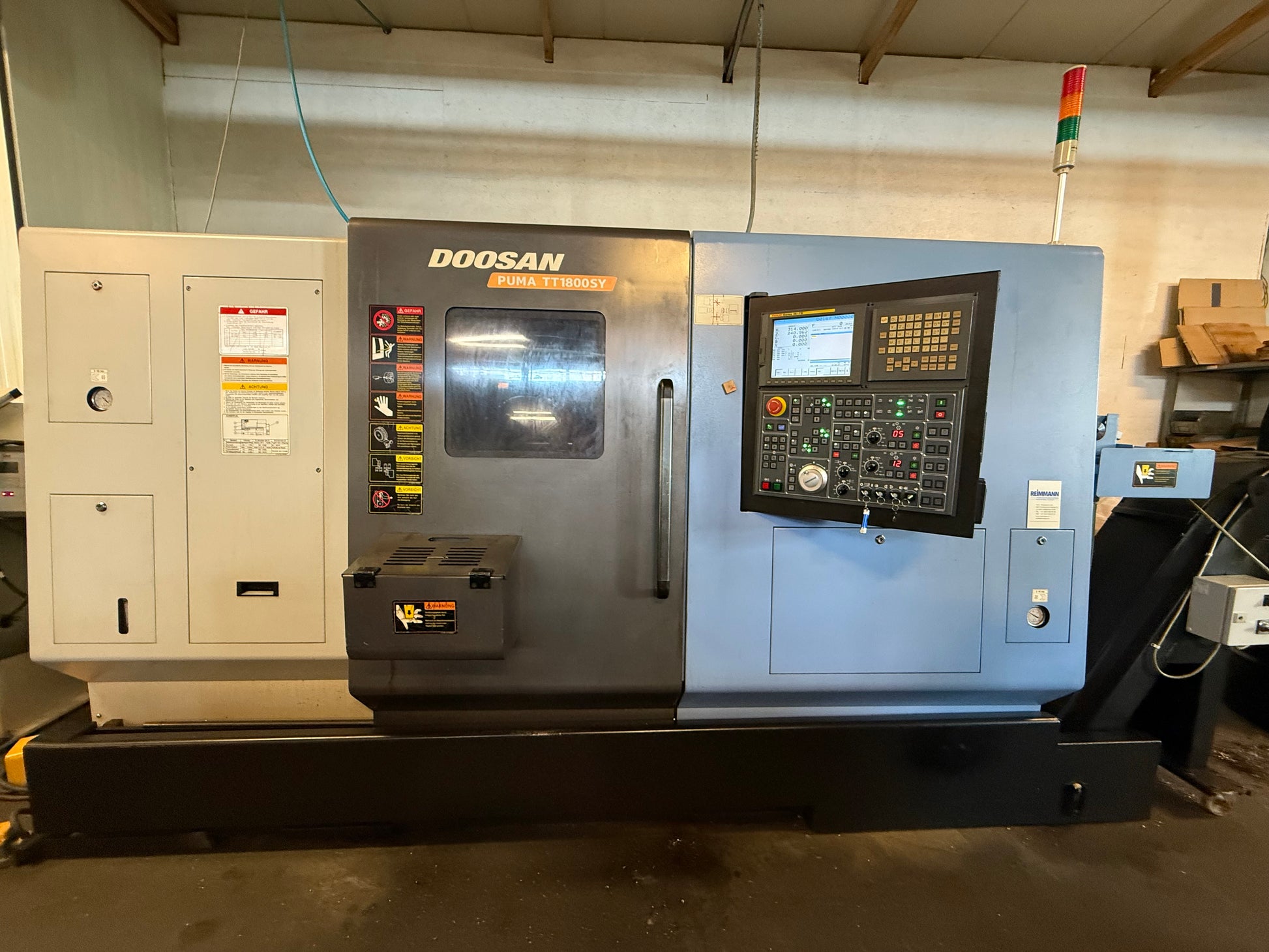

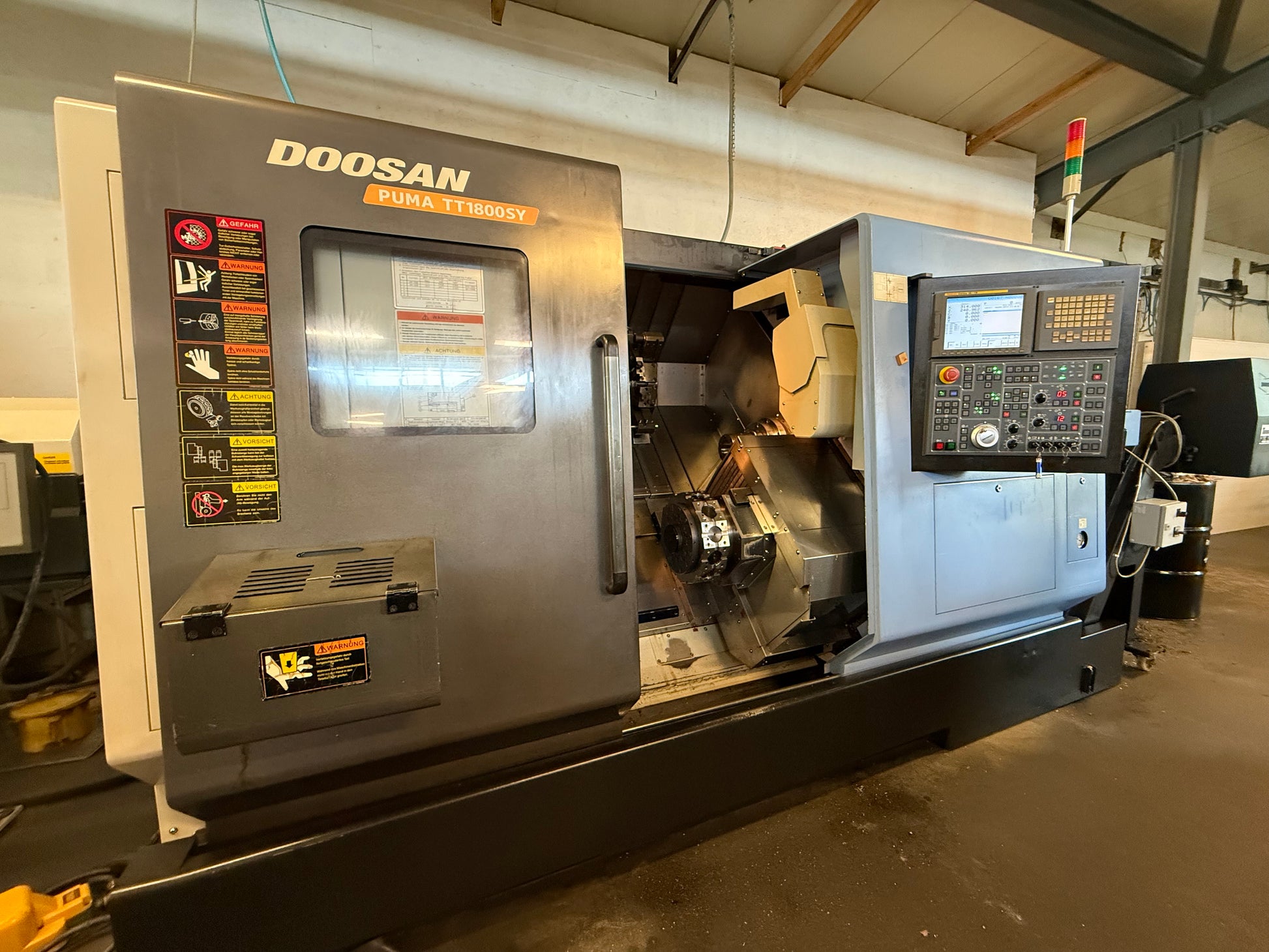

DOOSAN Puma TT 1800 SY
Tipo: Puma TT 1800 SY
Marca: DOOSAN
Categoria: CNC turning lathe
Sottocategoria: CNC turning lathe

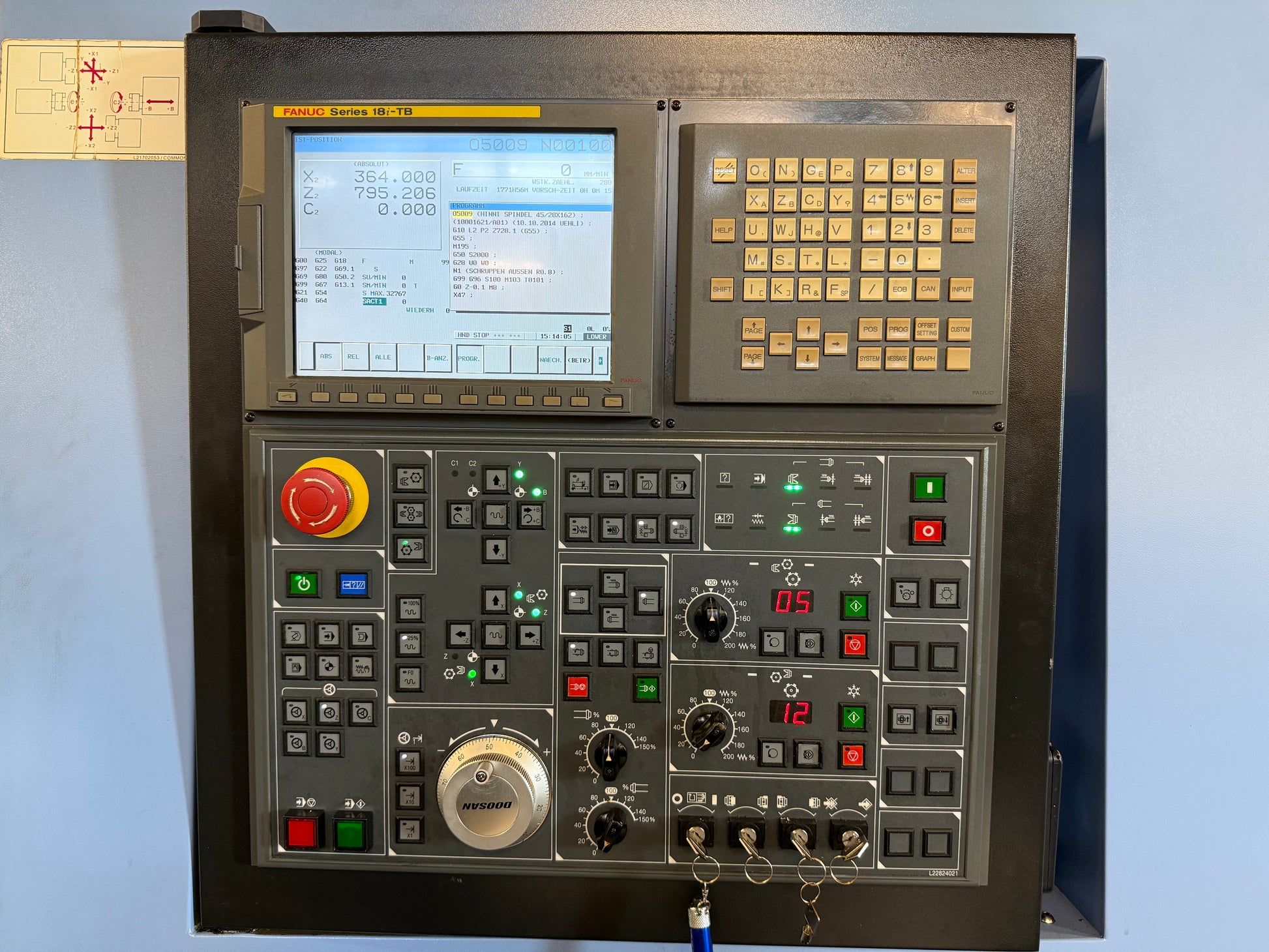

Controllo: FANUC 18i-TB
Anno: 2008
Stock: 023296
DOOSAN Puma TT 1800 SY è un Tornio CNC ad alta precisione, progettato per garantire elevata accuratezza e affidabilità. Macchina a 8 assi con 2 mandrini e distanza tra mandrini 980 mm; diametro tornibile max 230 mm, lunghezza lavorabile 230 mm, foro mandrino 76 mm, passaggio barra 65 mm, massa pezzo lato singolo max 120 kg. Corse: Z1 700 mm, Z2 720 mm; X1 165 mm, X2 190 mm; Y 100 mm; Eilgang X 20 m/min, Y 7,5 m/min, Z 40 m/min. Due torrette revolver da 12 posizioni ciascuna con 12 utensili motorizzati; asse B 770 mm, asse C 360° (risol. 0,001°), attacco mandrino BMT55. Mandrini fino a 5000 rpm, potenza 22 kW (anche contromandrino 22 kW). Alimentazione 3x400 V 50 Hz, potenza installata 75 kVA; peso ~7800 kg; mm L3905×W2070×H2080; ore funzionamento 3003. Accessori: serbatoio refrigerante 290 l, caricatore LNS SPRINT 552-565, convogliatore LNS Turbo, set pinze, set portautensili, lampada, volantino elettronico, luce di stato. Ideale per lavorazioni ad alta precisione in settori come automotive, aerospaziale, med
| Numero di assi totale | 8 |
| Numero di mandrini di torno | 2 |
| Distanza da le mandrini | 980 mm |
| Peso del pezzo da lavorare da un lato max. | 120 kg |
| Diametro tornibile con revolver | 230 mm |
| Diametro dell'oscillazione tramite slitta a croce | 230 mm |
| Diametro massimo tornibile | 230 mm |
| Foro mandrino | 76 mm |
| Lunghezza massima | 230 mm |
| Asta canale sotterraneo | 65 mm |
| Torretta a revolver: | 2 |
| Slitta 1: | |
| Corse: | |
| Corsa longitudinale (Z-asse) | 700 mm |
| Corsa trasversale (Y-assi) | 100 mm |
| Corsa trasversale (X-assi) | 165 mm |
| Avanzamenti rapidi X | 20 m/min |
| Avanzamenti rapidi Y | 7.5 m/min |
| Avanzamenti rapidi Z | 40 m/min |
| Slitta 2: | |
| Corsa longitudinale (Z-asse) | 720 mm |
| Corsa trasversale (X-assi) | 190 mm |
| Avanzamenti rapidi Z | 40 m/min |
| Avanzamenti rapidi X | 20 m/min |

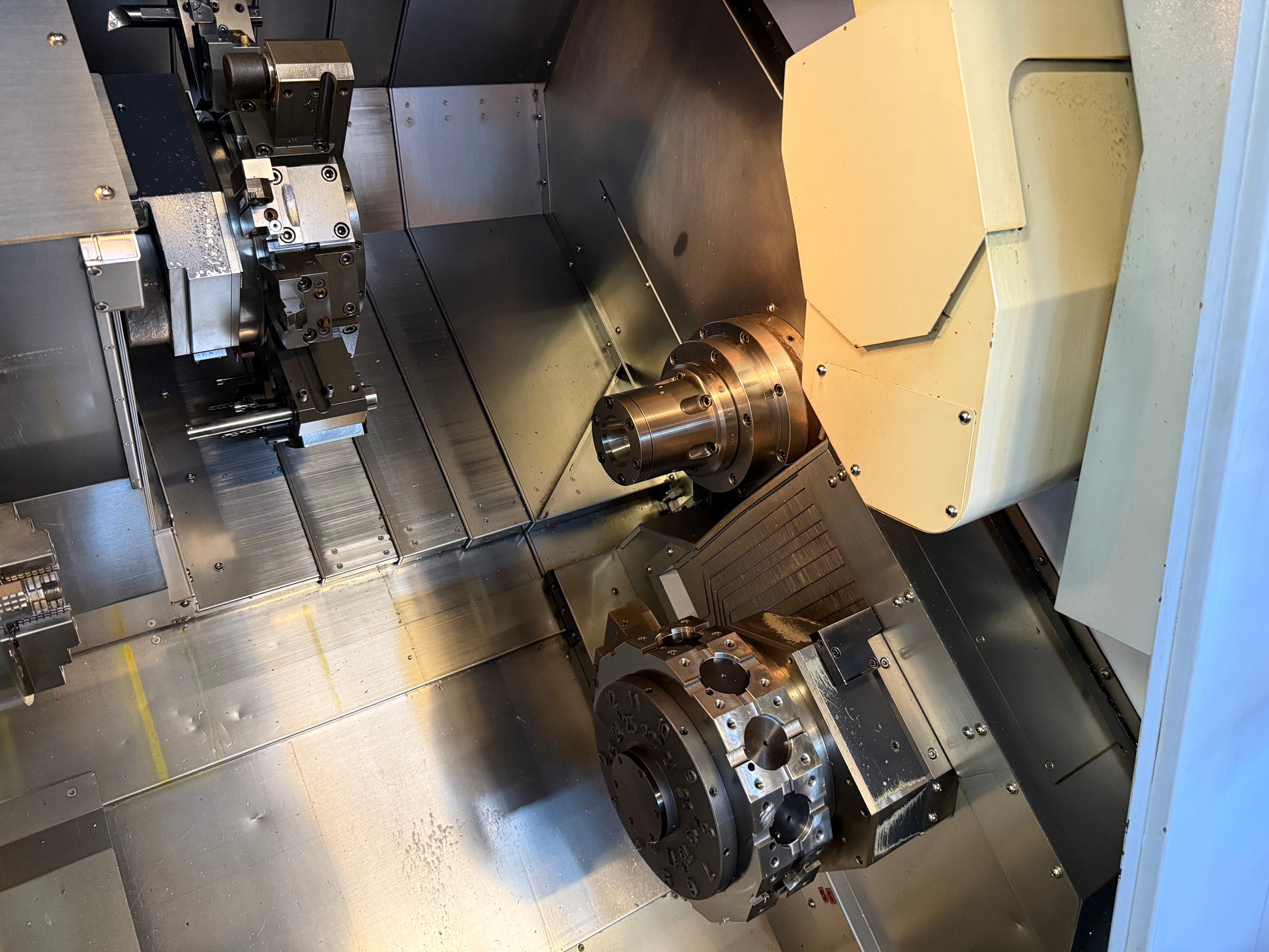

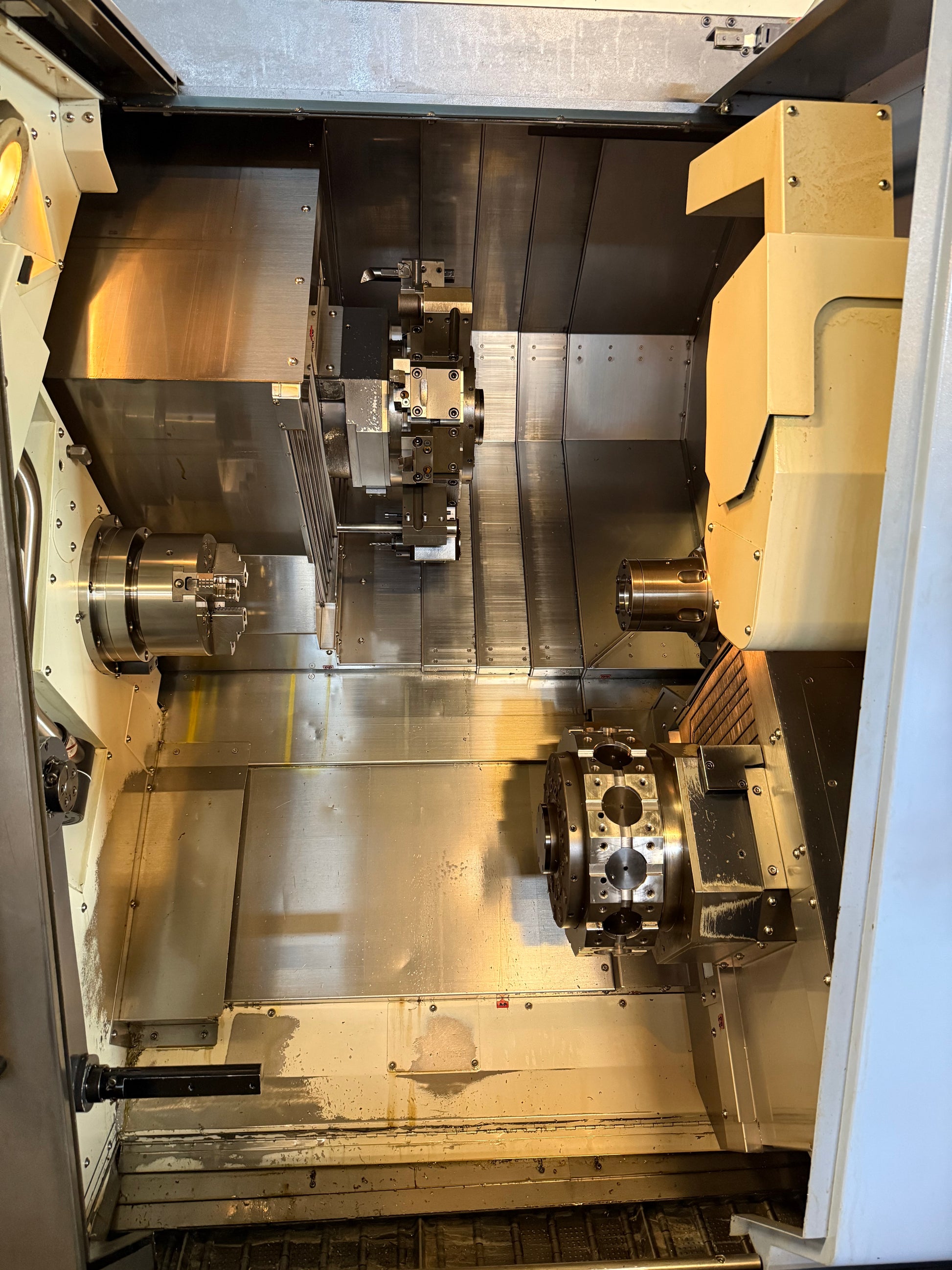

| Torretta a revolver: numero | 2 |
| Numero posizione revolver 1 | 12 |
| Numero posizione revolver 2 | 12 |
| Porta utensili rotante azionato revolver 1 | 12 |
| Porta utensili rotante azionato revolver 2 | 12 |
| Giri mandrino | 5000 t/min |
| Giri mandrino | 5000 t/min |
| Asse B | 770 mm |
| Attaco cono mandrino: | BMT55 |
| Asse C (mandrino, risolazione) | 360 (0.001) ° |
| Giri mandrino: | |
| fino | 5000 t/min |
| Potenza del mandrino | 22 kW |
| Contro mandrino: | |
| Giri massimo | 5000 t/min |
| Potenca contro mandrino | 22 kW |
| Tempo di funzionamento | 3003 Heures |
| Collegamento 50 Hz 3x | 400 Volt |
| Potenza installata totale | 75 kVA |
| Peso della macchina circa | 7800 kg |

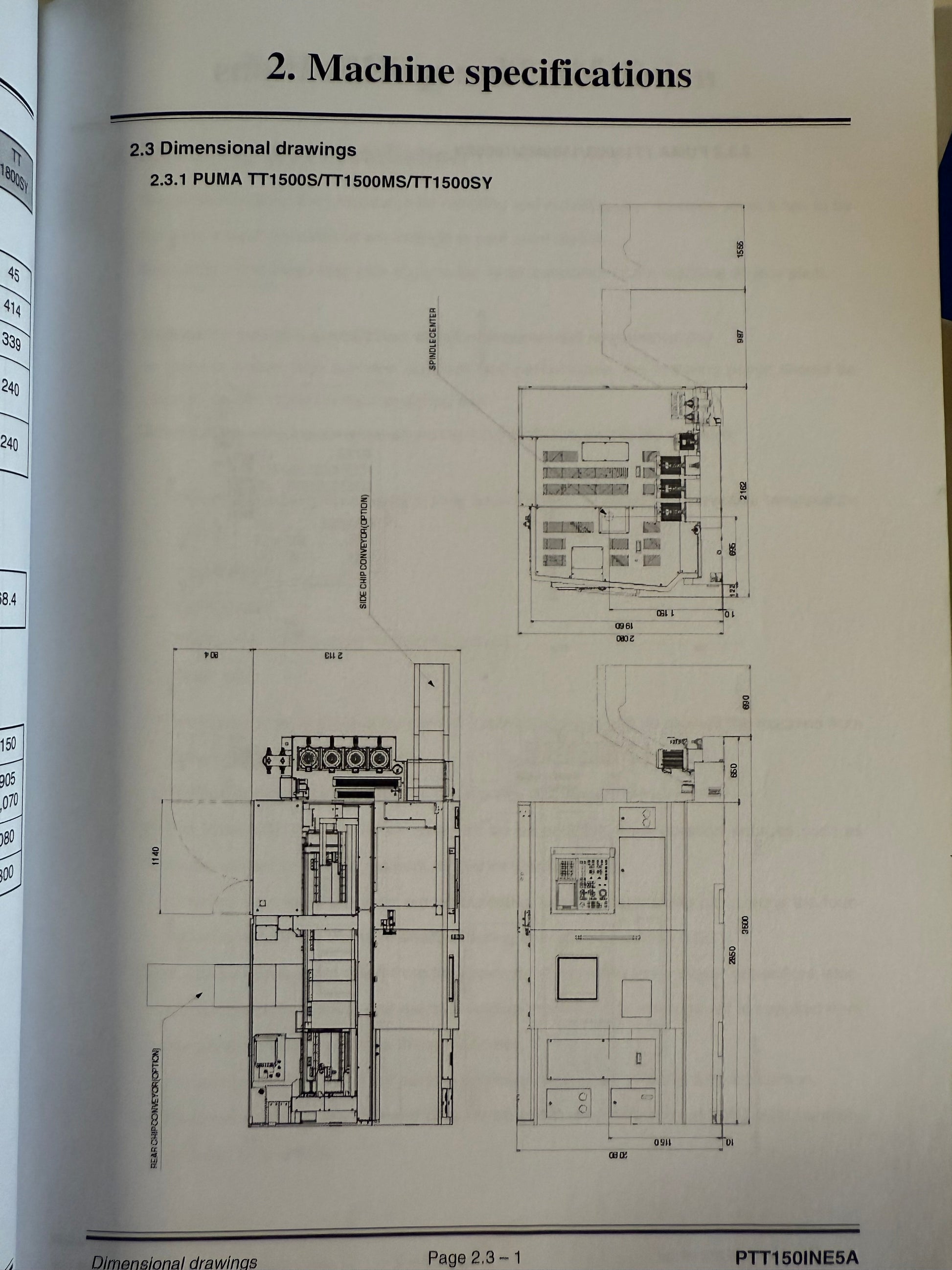

| Dimensioni macchina: | |
| Lunghezza | 3905 mm |
| Larghezza | 2’070 mm |
| Altezza | 2080 mm |
| Accessori diversi: | |

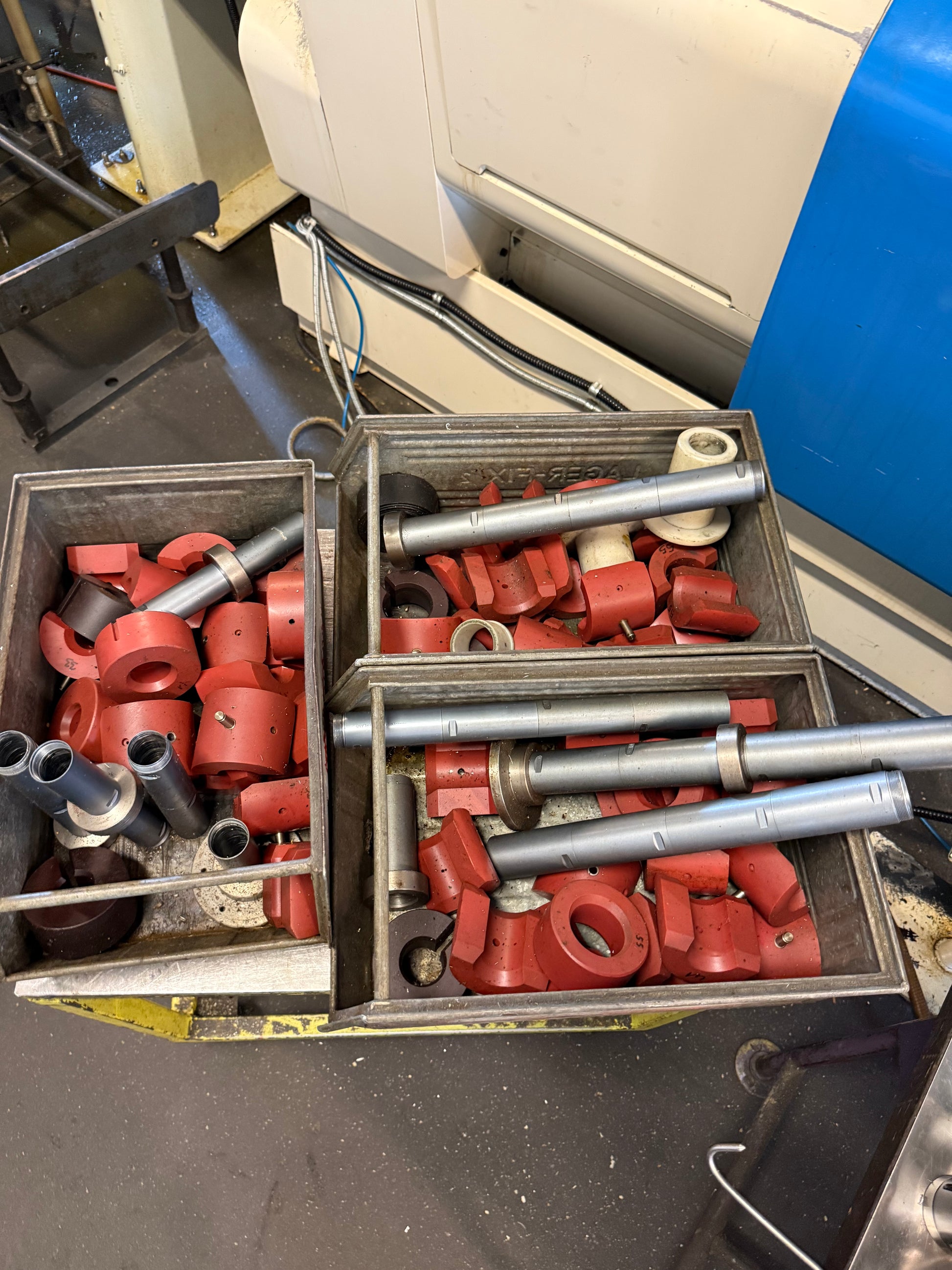

| Set di pinze | |
| Lampada | |

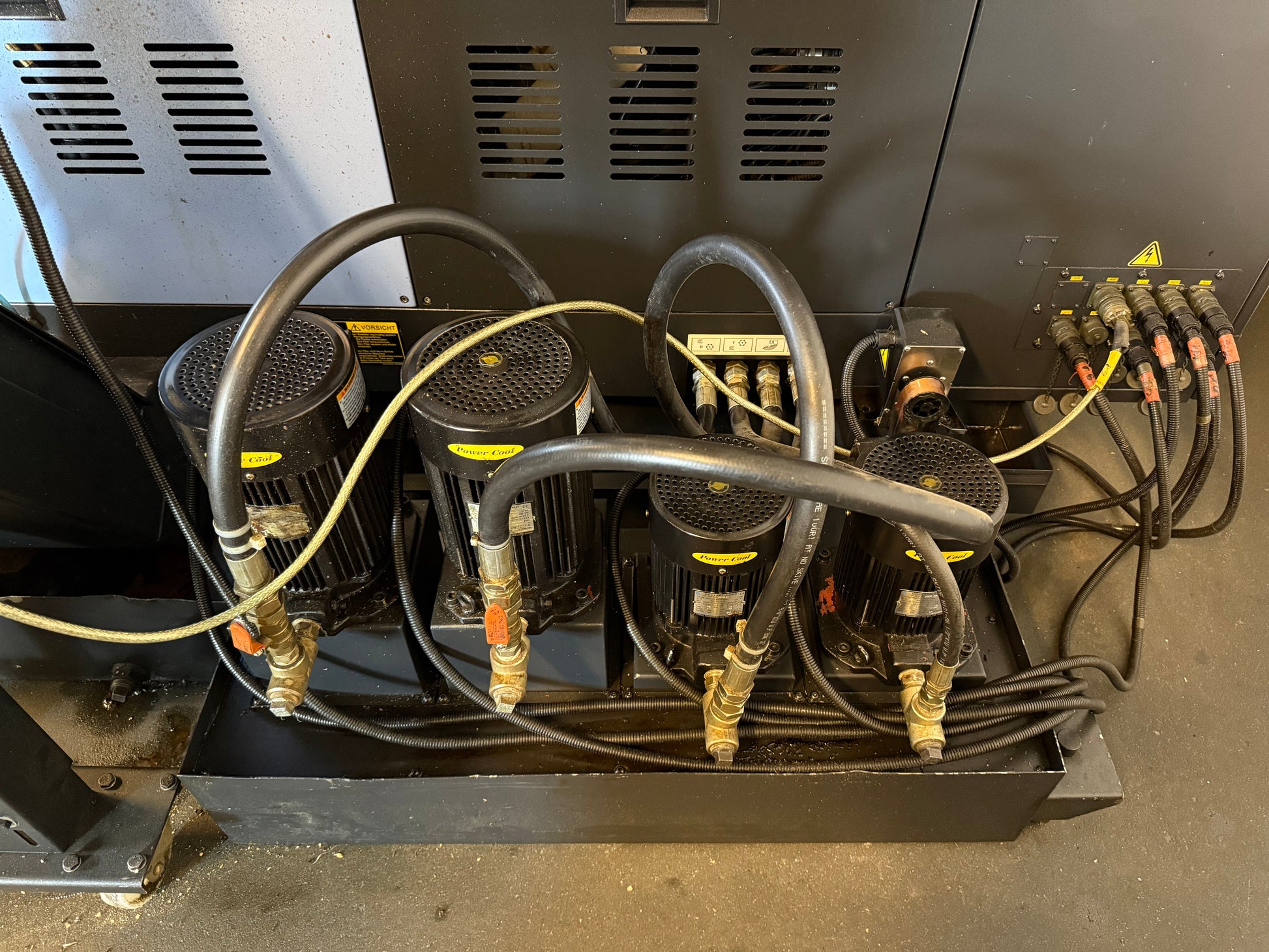

| Refrigerazione | 290 l |

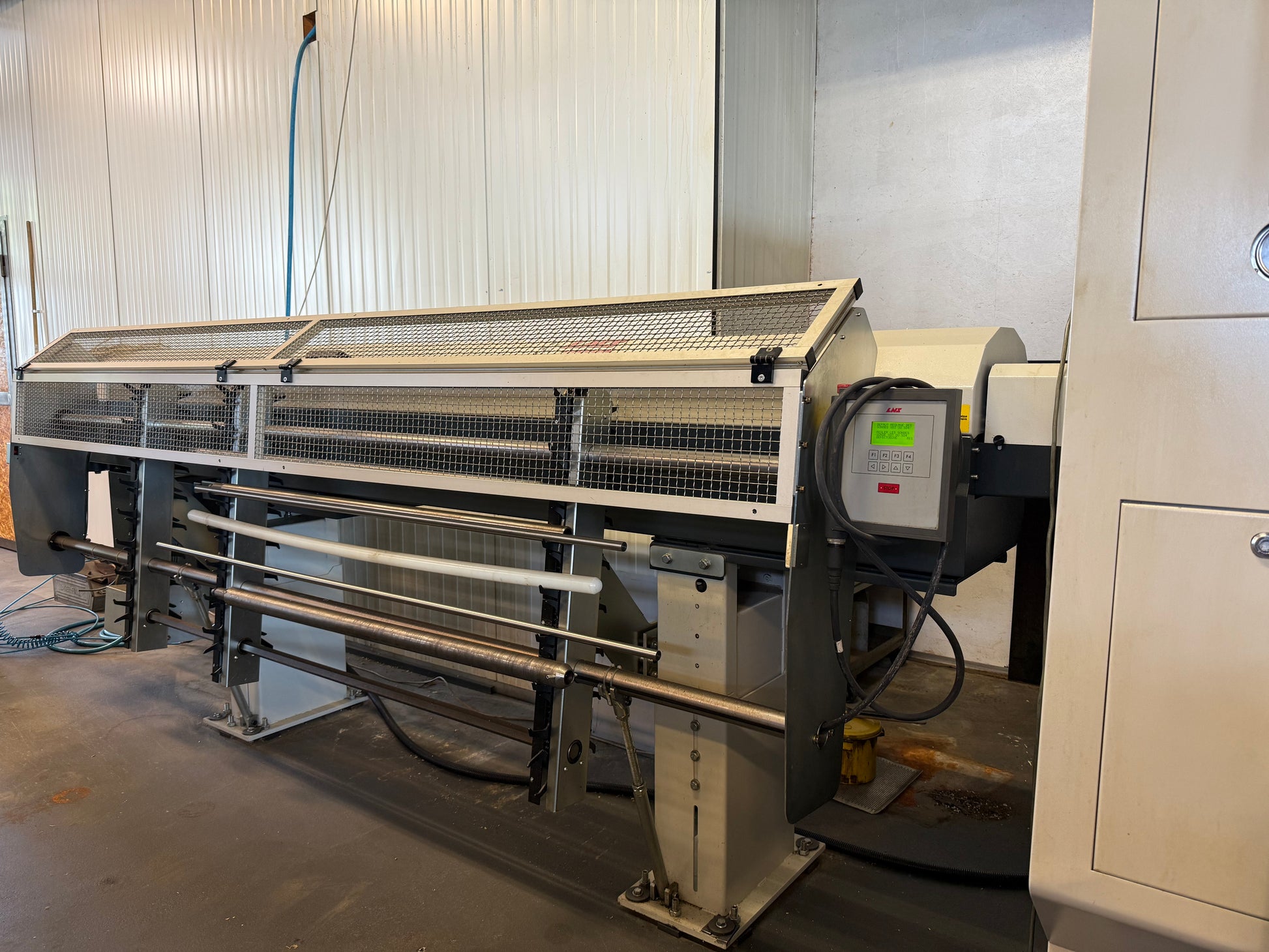

| Caricatore | |
| Tipo | LNS SPRINT 552-565 |
| Volantino elettronico | |

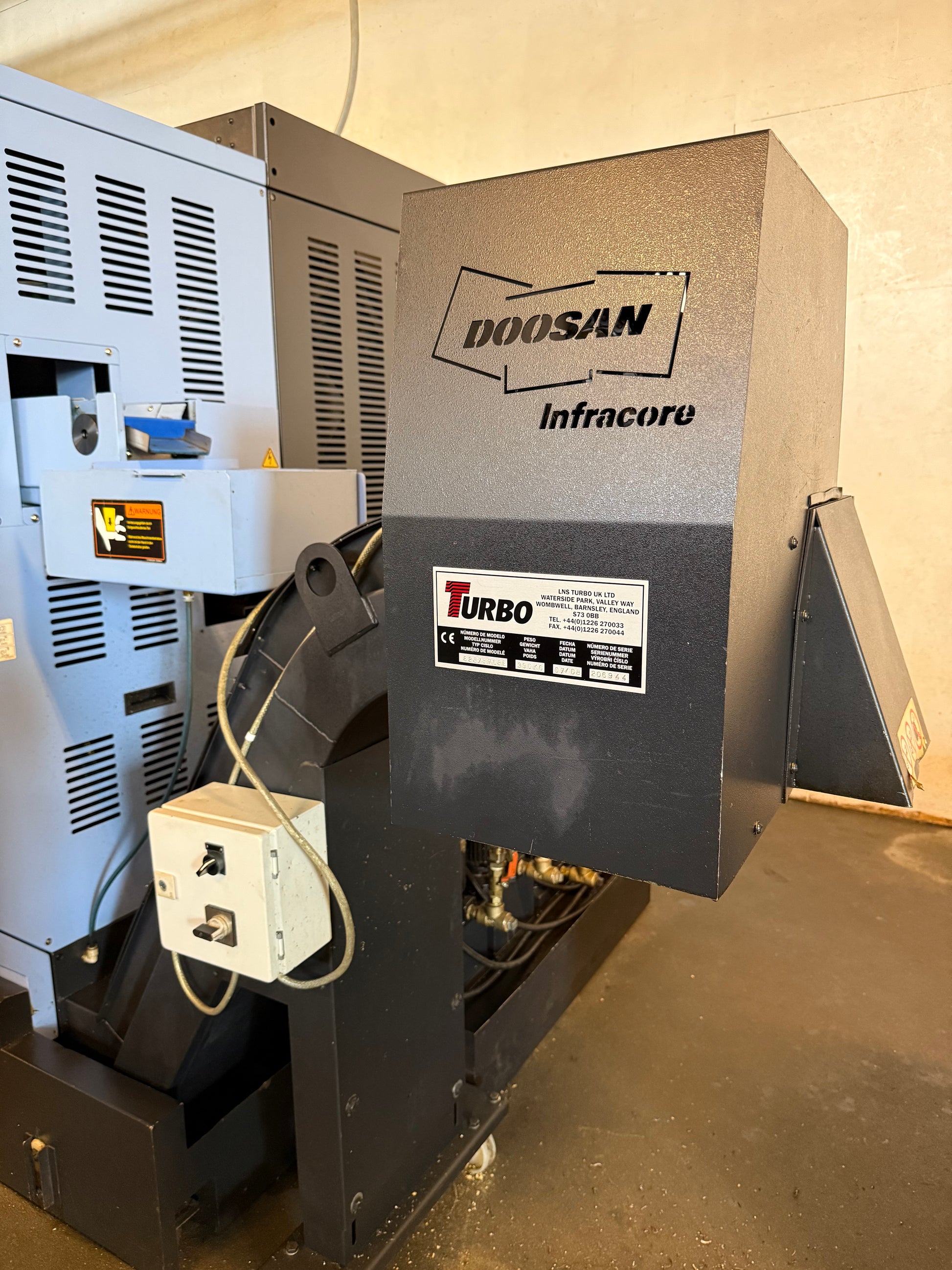

| Convogliatore di trucioli | LNS Turbo |

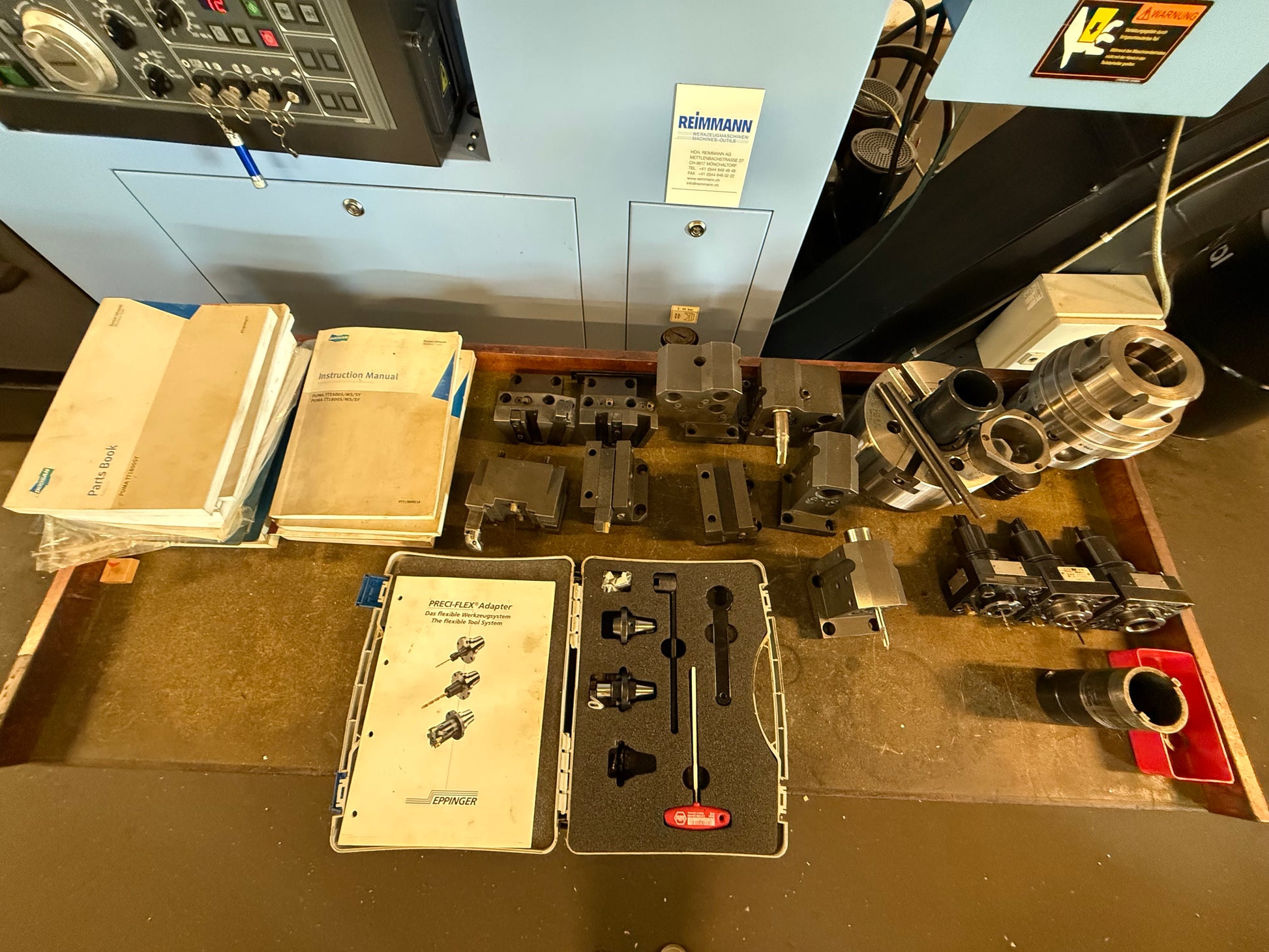

| Set di portautensili | |
| Luce di stato |
