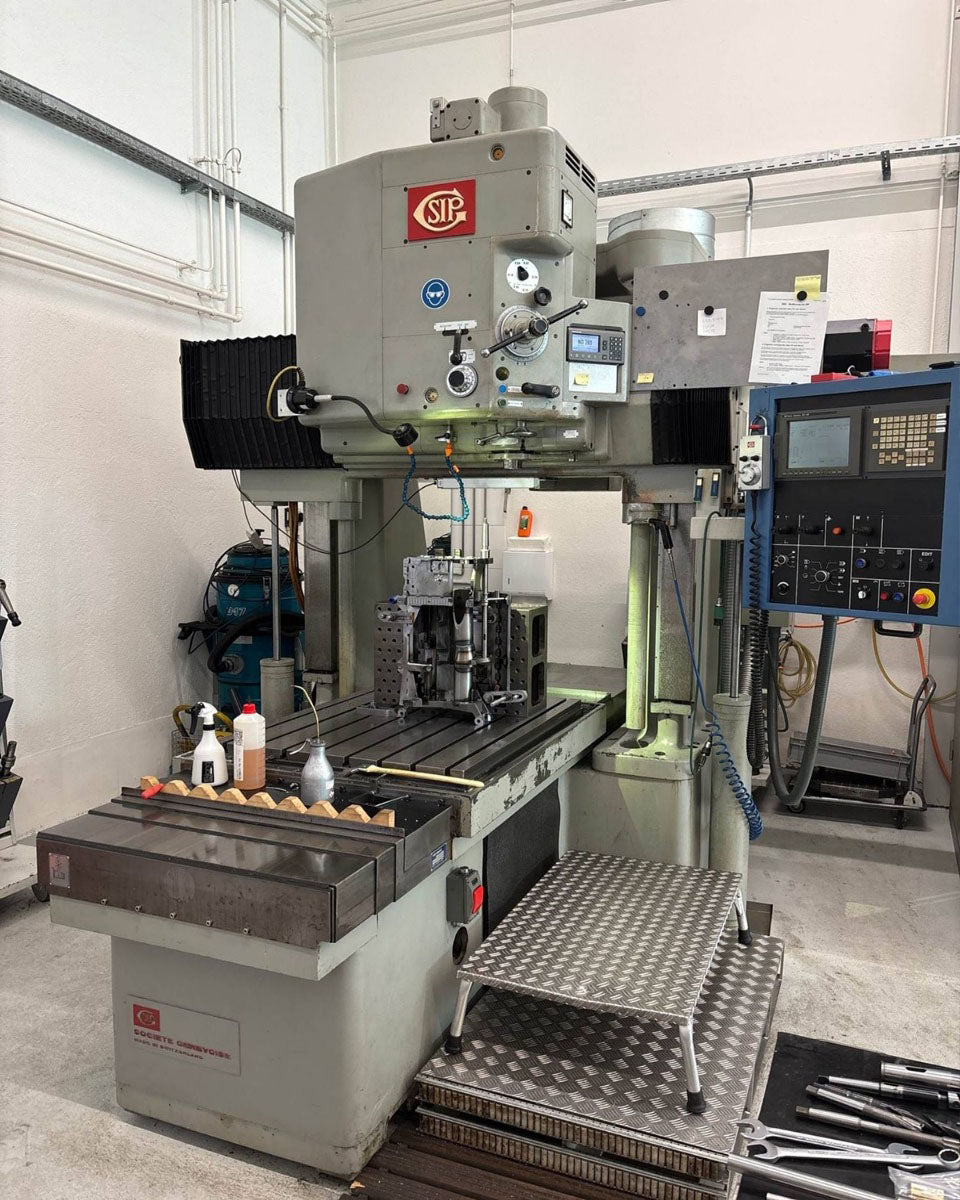

023294 - SIP 600
Tipo: 600
Marca: SIP
Sottocategoria: Jig boring machine
Controllo: FANUC 21i-M
Stock: 023294
Scarica la scheda tecnica (PDF)
SIP 600 è una Tracciatrice ad alta precisione, precisa e affidabile. Capacità: tavola 1100×842 mm (T16), carico 1500 kg; corse X1000 Y700 Z300 mm; Ø mandrino 135 mm; passaggio montanti 1100 mm; mandrino‑tavola 1000 mm. Dati: MK4; giri 40–2000 t/min; avanz. 1–6000 mm/min; canotto 0,04–0,35 mm/t; 3x380V 50Hz; motore mandrino 8 CV (5,9 kW); 12 kVA; peso ≈10000 kg; ingombri 2930×3480×3235 mm. Accessori: set portautensili. Per tolleranze strette in automotive, orologeria, macchine utensili, aerospazio e medicale.

Lunghezza della tavola 1100 mm
Larghezza della tavola 842 mm
Larghezza della scanalatura a T 16 mm
Peso mass. su tavola 1500 kg
Corsa longitudinale (X-asse) 1000 mm
Corsa trasversale (Y-assi) 700 mm
Corsa verticale (Z-Asse) 300 mm
Attacco cono mandrino: MK 4
Diametro mandrino di foratura 135 mm
Giri mandrino:
da 40 t/min
fino 2000 t/min
Avanzamenti:
numeri (gradini)
da 1 mm/min
fino 6000 mm/min
cannotto:
da 0.04 mm/t
fino 0.35 mm/t
Passaggio fra i montanti 1100 mm
Passaggio fra la tavola
e il mandrino 1000 mm
Collegamento 50 Hz 3x 380 Volt
Motore mandrino 8 CV
Motore mandrino 5.9 kW
Potenza installata totale 12 kVA
Peso della macchina circa 10000 kg
Dimensioni macchina:
Lunghezza 2930 mm
Larghezza 3480 mm
Altezza 3235 mm
Accessori diversi:
Set di portautensili
