HARRISON M 350
Scarica la scheda tecnica (PDF)
HARRISON M 350 è un Tornio di officina ad alta precisione, progettato per elevata accuratezza e affidabilità. Capacità: altezza punte 190 mm, distanza fra le punte 1000 mm, diametro tornibile sopra slitta 230 mm, sopra bancale 380 mm, foro mandrino 54 mm, Camlock D1-6. Specifiche principali: 12 marce da 40 a 2250 rpm; avanzamenti longitudinali 0,04–2,24 mm/giro, trasversali 0,02–1,12 mm/giro; motore mandrino 5,5 kW; alimentazione 3x380 V 50 Hz; peso ≈1800 kg; ingombro 2200×1000×1400 mm; visualizzatore digitale 3 assi. Dotazioni: mandrino 3 morsetti, lunetta a 3 griffe ripiegabile, portautensili MULTIFIX a cambio rapido. Consente il raggiungimento di tolleranze ristrette; ideale per automotive, aerospaziale, orologeria, meccanica di precisione e medicale.
| Altezza punte | 190 mm |
| Distanza fra le punte | 1000 mm |
| Diametro tornibile sopra slitta | 230 mm |
| Diametro tornibile sopra bancale | 380 mm |
| Foro mandrino | 54 mm |
| Attacco mandrino: | |
| Camlock | D1-6 |
| Giri mandrino: | |
| numeri (gradini) | 12 |
| da | 40 t/min |
| fino | 2250 t/min |
| Avanzamenti: | |
| con variatore continuo | |
| longitudinali: | |
| da | 0.04 mm/t |
| fino | 2.24 mm/t |
| della slitta trasversale: | |
| da | 0.02 mm/t |
| fino | 1.12 mm/t |
| Collegamento 50 Hz 3x | 380 Volt |
| Motore mandrino | 5.5 kW |
| Peso della macchina circa | 1800 kg |
| Dimensioni macchina: | |
| Lunghezza | 2200 mm |
| Larghezza | 1000 mm |
| Altezza | 1400 mm |
| Visualizzatore digitale numero assi: | 3 |

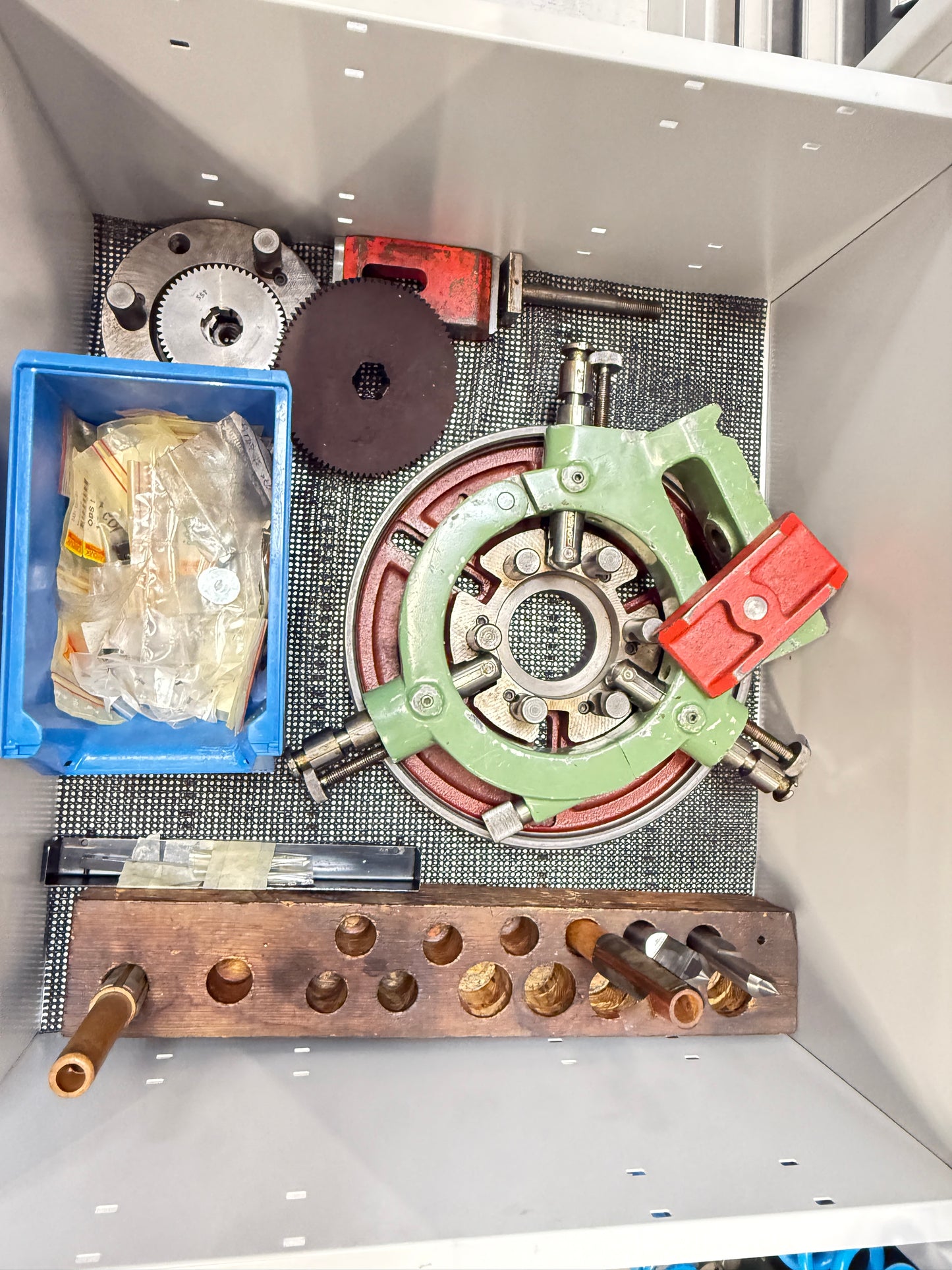

| Centraggio automatico 3 morsett | |
| Lunetta a tre griffe pieghe aperta | |
| Portautensili a cambio rapido MULTIFIX |
