STUDER S 41
Scarica la scheda tecnica (PDF)
Serve Aiuto? Scrivici su WhatsApp!
STUDER S41 è una Rettificatrice cilindrica CNC, progettata per precisione, elevata accuratezza e affidabilità. Capacità: altezza punte 225 mm, diametro pezzo fino a 550 mm, asse Z 1150 mm, asse X 350 mm, altezza pezzo fino a 1000 mm, corsa contropunta 60 mm (Ø 60 mm). Specifiche: mola Ø500×100 mm, velocità periferica 50/80 m/s, mandrino 0–4500 t/min, motore mandrino pezzo 15 kW, alimentazione 3×400 V 50 Hz, aria 5 bar, peso macchina ≈9000 kg. Accessori: asse C ad alta risoluzione, assi B1+B2, refrigerazione, dispositivo per interni, 2 mandrini, lampada, luce di stato, sistema PC, comando portatile elettronico, pedale. Consente tolleranze ristrette; ideale per applicazioni che richiedono alta precisione.
Dati tecnici forniti a titolo puramente indicativo
Asse C + Asse B
| Altezza punte | 225 mm |
| Distanza fra le punte | 1000 mm |
| Diametro massimo ammesso del pezzo | 550 mm |
| Corse: | |
| Asse Z | 1150 mm |
| Asse X | 350 mm |
| Dimensioni del pezzo: | |
| Diametro | 550 mm |
| Altezza | 1000 mm |
| Peso | 250 kg |
| Asse B incrementi max. | 0.0005 ° |
| Testa porta mola: | |
| Inclinazione asse B (automatico) | -45° - 225 ° |
| Apertura interna del madarino di rettifica interno | 120 mm |
| Contropunta: | |
| Corsa cannotto | 60 mm |
| Diametro del cannotto | 60 mm |
| Collegamento aria compressa | 5 bar |
| Collegamento 50 Hz 3x | 400 Volt |
| Motore testa portapezzo | 15 kW |
| Peso della macchina circa | 9000 kg |
| Accessori diversi: | |

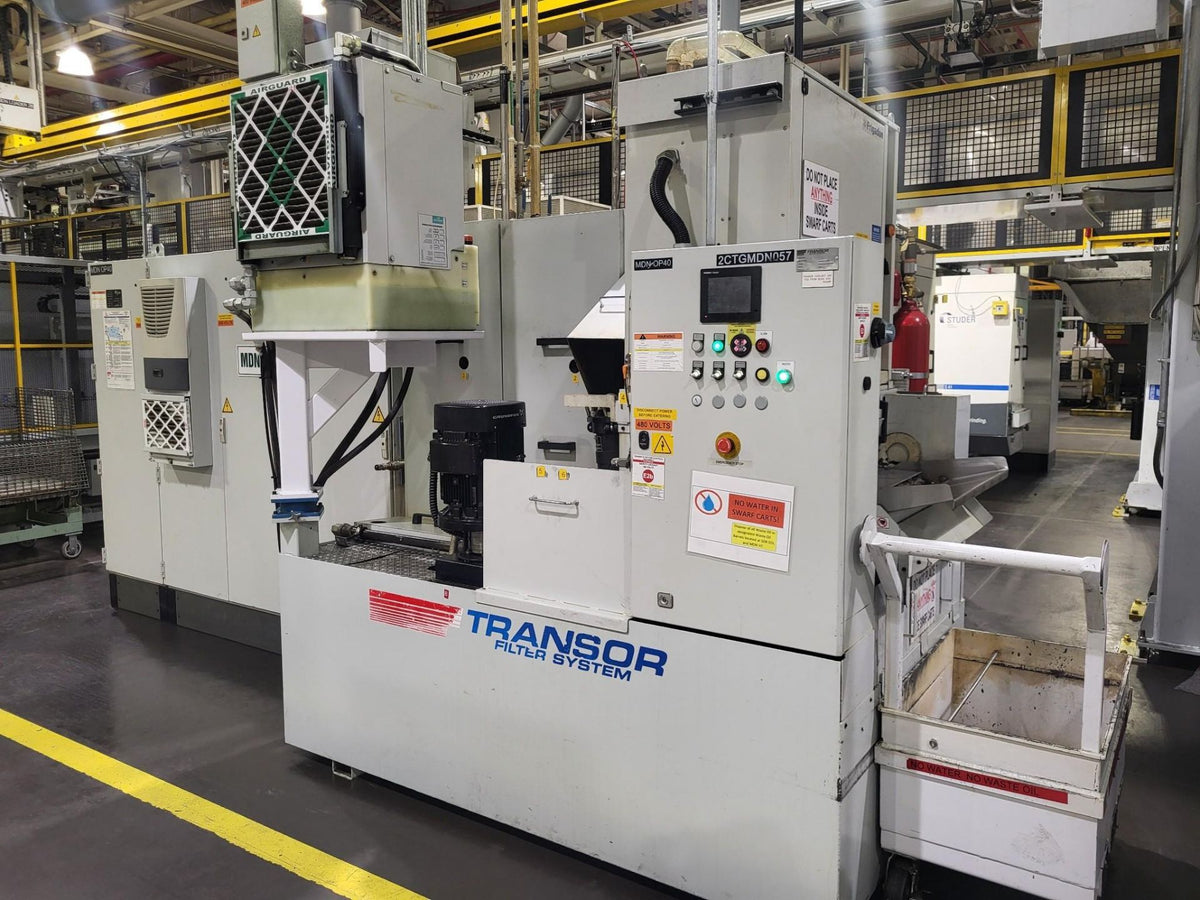

| Refrigerazione | |
| Asse C | |
| Asse B | |
| Ravvivatore | |
| Dispositivo per interni: | |
| Numero di mandrini | 1 |
| Giri mandrino: | |
| da | 24'000 t/min |
| fino | 42'000 t/min |
| Lampada | |
| Luce di stato | |
| Sistema PC | |
| Comando elettronico di mano | |
| Pedale |
