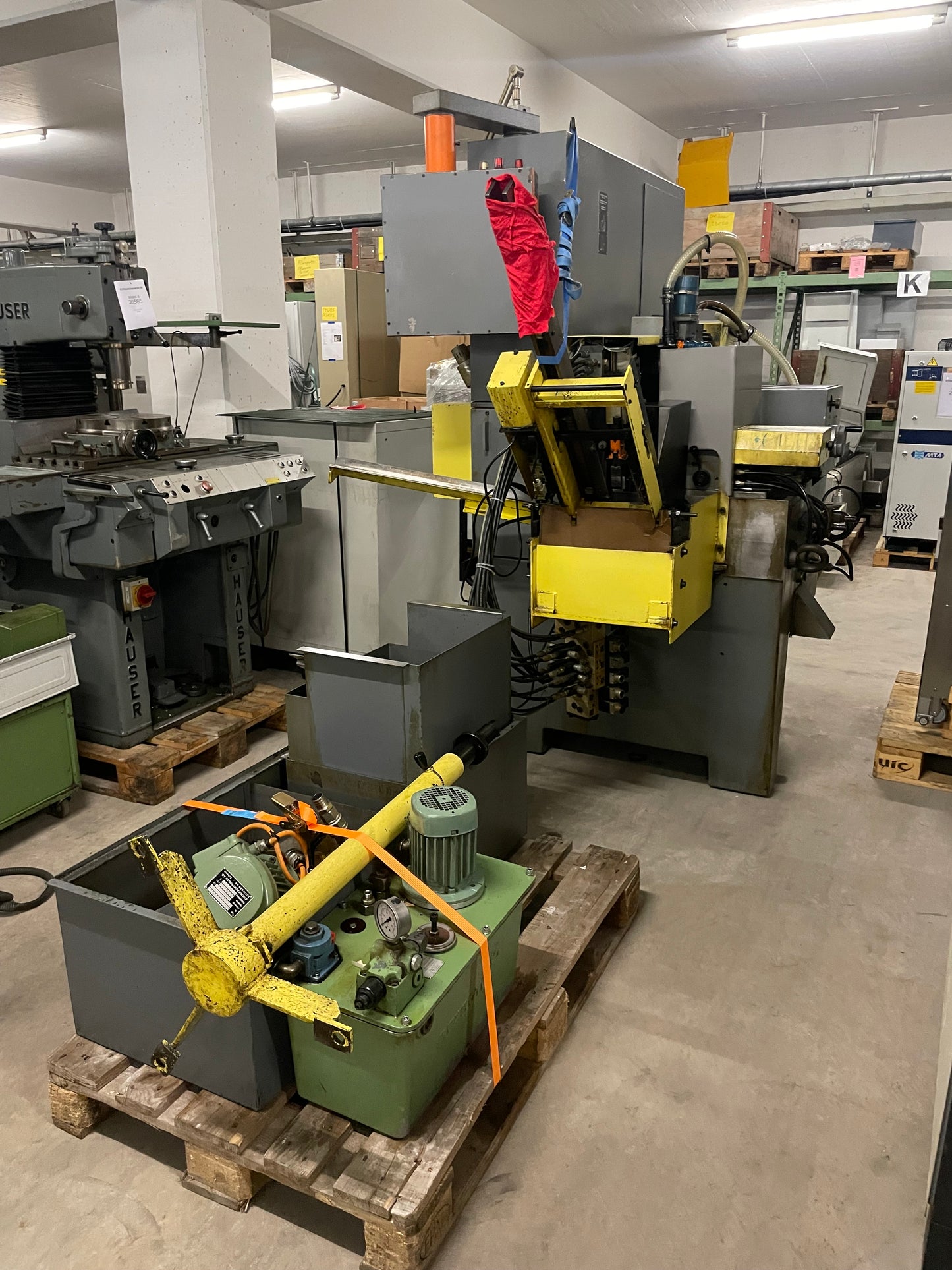

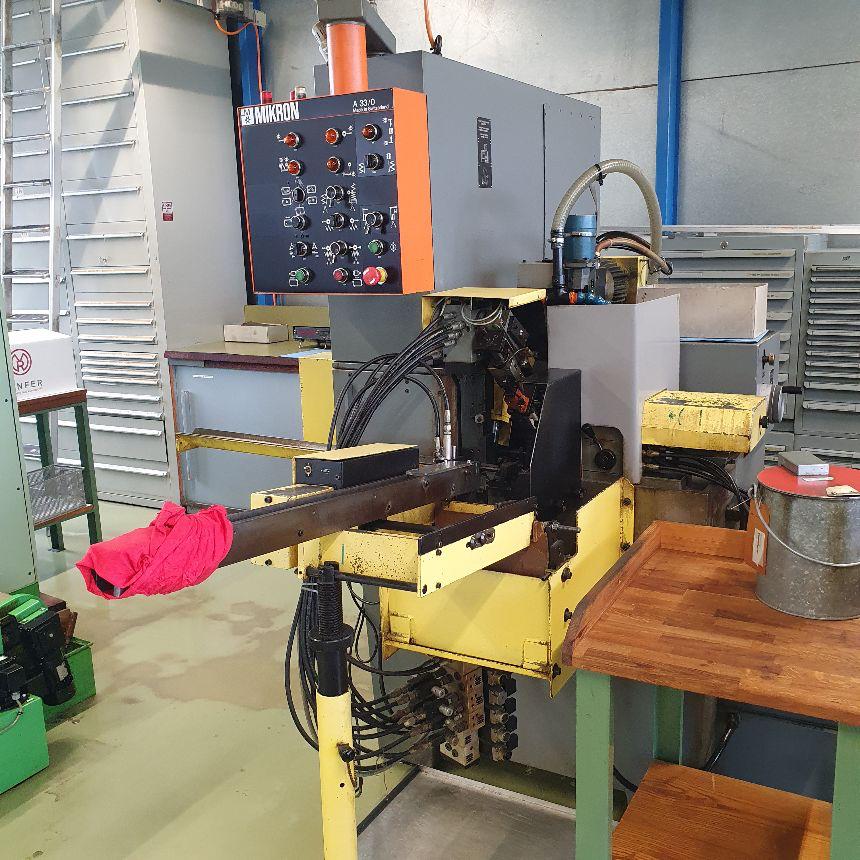

MIKRON A 33/0
Scarica la scheda tecnica (PDF)
Serve Aiuto? Scrivici su WhatsApp!
MIKRON A 33/0 è una Dentatrice a creatore progettata per lavorazioni ad elevata precisione, grande accuratezza e affidabilità industriale. Campo di lavoro: diametro max 80 mm; modulo max 2; lunghezza pezzo 2–200 mm; denti 3–1200; angoli elica sinistra/destra 45°. Specifiche principali: fresa Ø max 50 mm, escursione fresa 25 mm; velocità fresa a 17 rapporti 212–2000 t/min; avanzamenti assiali 0,05–2 mm/t, radiali 0,2–200 mm/t; alimentazione 3x380 V 50 Hz; potenza mandrino fresa 4 kW; peso ≈1800 kg; ingombri L1780×W1540×H2000 mm. Consente il raggiungimento di tolleranze strette; indicata per automotive, orologeria, utensili macchina, aerospaziale e medicale.
Dati tecnici forniti a titolo puramente indicativo
| Campo di lavoro: diametro massimo | 80 mm |
| Modul massimo | mm |
| Modulo massimo | 2 |
| Lunghezza del pezzo massimo | 200 mm |
| Lunghezza min. del pezzo | 2 mm |
| Numero di denti min. | 3 |
| Numero di denti max. | 1200 |
| Angolo del passo della spirale | |
| a sinistra | 45 ° |
| Rechtsgängig | 45 ° |
| Fresa cilindrica: | |
| Diametro massimo | 50 mm |
| Spostamento della fresa mass. | 25 mm |
| Giri della fresa: | |
| numeri (gradini) | 17 |
| da | 212 t/min |
| fino | 2000 t/min |
| Avanzamenti: | |
| axial da | 0.05 mm/t |
| fino | 2 mm/t |
| radial da | 0.2 mm/t |
| radiale da | mm/min |
| fino | 200 mm/t |
| Collegamento 50 Hz 3x | 380 Volt |
| Guidare mandrino di fresatura | 4 kW |
| Peso della macchina circa | 1800 kg |
| Dimensioni macchina: | |
| Lunghezza | 1780 mm |
| Larghezza | 1540 mm |
| Altezza | 2000 mm |
| Atto per taglio da: | |
| (poss. con attrezzatura speciale) | |
| Roues à dentures droites | |
| Pignons | |
| Roues à vis sans fin | |
| Fabrication de filetages: | |
| Dentatura rettilineo | |
| Dentatura oblico |
