DMG DMU 60 T
Scarica la scheda tecnica (PDF)
Serve Aiuto? Scrivici su WhatsApp!
DMG DMU 60 T è un Centro di lavoro a 3 assi per precisione, elevata accuratezza e affidabilità. Tavola 1000×600 mm, 9 T‑nute (63 mm, 14H7), carico 400 kg; corse X630 Y560 Z560 mm; magazzino 20 pos (Ø80/130 mm, L315 mm, 8 kg). Cono SK40 (DIN69871), 20–12.000 rpm; avanzamenti 20–10.000 mm/min; rapidi X/Y 26 m/min Z 20 m/min; motore 7,5 kW; 400 V; peso ≈6500 kg; ingombri 2880×2135×2827 mm. Accessori: portautensili, impianto refrigerazione, lampada. Consente tolleranze strette; applicazioni tipiche: automotive, orologeria, utensileria, aerospazio, medicale
| Numero di assi totale | 3 |
| Lunghezza della tavola | 1000 mm |
| Larghezza della tavola | 600 mm |
| Numero scanalatura a T: | 9 |
| Distanze tra le scanalature a T | 63 mm |
| Larghezza della scanalatura a T | 14H7 mm |
| Peso mass. su tavola | 400 kg |
| Corsa longitudinale (X-asse) | 630 mm |
| Corsa trasversale (Y-assi) | 560 mm |
| Corsa verticale (Z-Asse) | 560 mm |
| Quarto asse | |
| Peso mass. su tavola | 350 kg |
| Invertitore di utensili: | |
| numero utensili | 20 |
| Diametro massimo del utensili | 80 mm |
| Diametro massimo con acconto posto libero | 130 mm |
| Lunghezza massima del utensili | 315 mm |
| Peso del utensili mass. | 8 kg |
| Attaco cono mandrino: SK | 40 DIN 69871 |
| Vertikalspindeldrehzahlen: | |
| con variatore continuo | |
| da | 20 t/min |
| fino | 12000 t/min |
| Avanzamenti di lavoro | 20 - 10000 mm/min |
| Avanzamento rapido: Longitudinale | 26 m/min |
| Eilgang: Quer | 26 m/min |
| Eilgang: Vertikal | 20 m/min |
| Corsa canotto verticale | 90 mm |
| Collegamento 50 Hz 3x | 400 Volt |
| Motore mandrino | 7.5 kW |
| Peso della macchina circa | 6500 kg |
| Dimensioni macchina: | |
| Lunghezza | 2880 mm |
| Larghezza | 2135 mm |
| Altezza | 2827 mm |
| Accessori diversi: | |

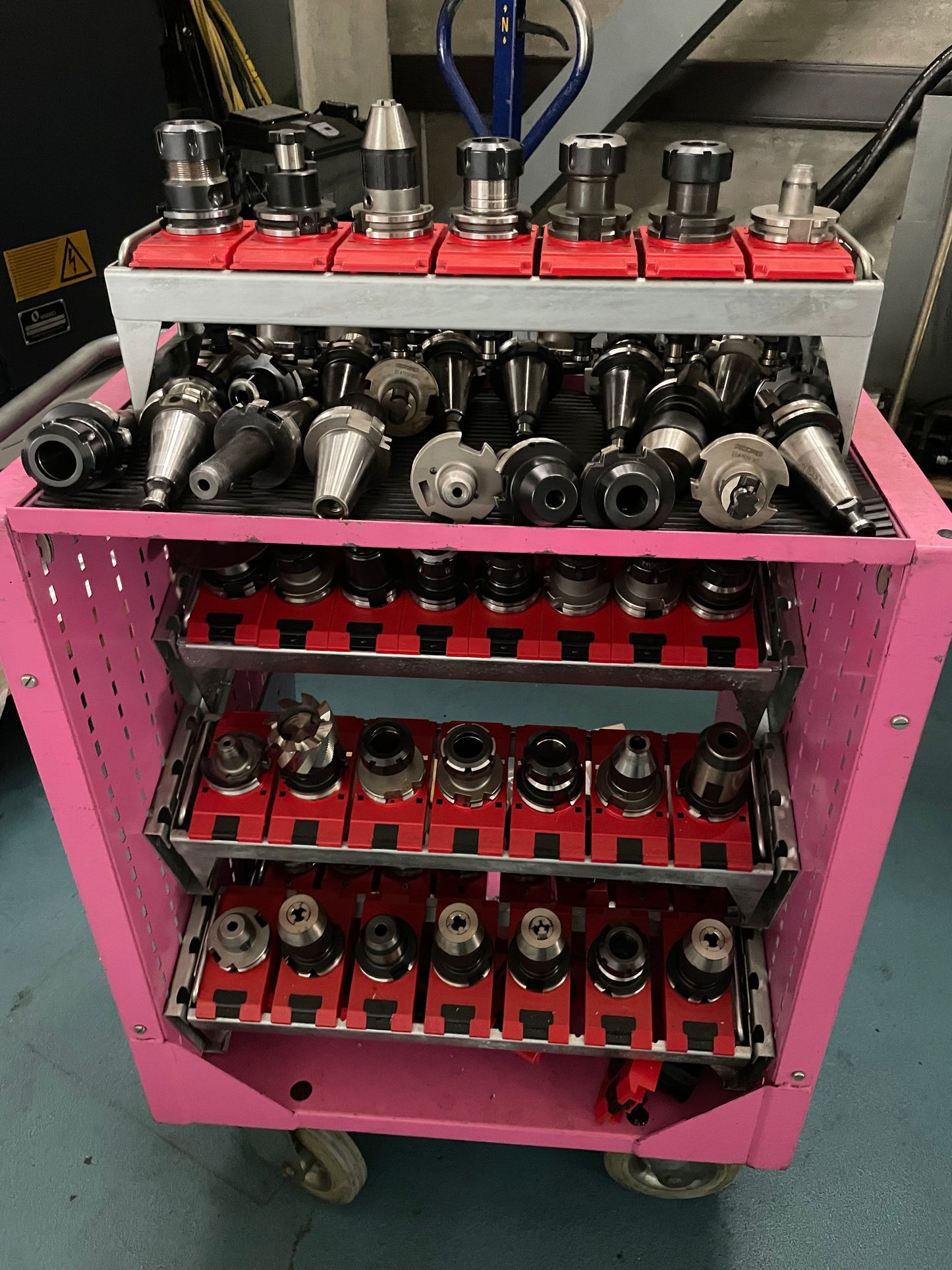

| Set di portautensili | |
| Refrigerazione | |
| Lampada |
