SUPERMAX YCM - V 65A
Scarica la scheda tecnica (PDF)
Serve Aiuto? Scrivici su WhatsApp!
SUPERMAX YCM - V 65A is a Centro di lavoro, progettato per precisione, alta accuratezza e affidabilità. Tavola 840×420 mm (4 T‑nute 100 mm, 18 mm), portata 350 kg; corse X650 Y410 Z615 mm; BT40, distanza naso 135–750 mm. Magazzino 20 pos., Ø utensile 80 mm (max 300), peso utensile max 6 kg. Mandrino 45–8000 rpm (inverter), motore 5,5 kW, potenza 3,7/5,5 kW; avanzamenti 10000 mm/min, rapidi 16 m/min; 3x400V 50Hz, potenza installata 17 kW; ingombri 2770×2110×1930 mm, peso 3600 kg. Accessori: set porta-utensili, refrigerazione 130 l, divisore 4ª asse con contropunta, volantino elettronico, lampada, spia. Consente tolleranze strette; adatto ad automotive, aerospaziale, medicale, orologeria e utensileria.
| Numero di assi totale | 4 |
| Lunghezza della tavola | 840 mm |
| Larghezza della tavola | 420 mm |
| Numero scanalatura a T: | 4 |
| Distanze tra le scanalature a T | 100 mm |
| Larghezza della scanalatura a T | 18 mm |
| Peso mass. su tavola | 350 kg |
| Corsa longitudinale (X-asse) | 650 mm |
| Corsa trasversale (Y-assi) | 410 mm |
| Corsa verticale (Z-Asse) | 615 mm |
| Invertitore di utensili: | |
| numero utensili | 20 |
| Diametro massimo del utensili | 80 mm |
| Diametro massimo del utensili max. | 300 mm |
| Peso del utensili mass. | 6 kg |
| Attaco cono mandrino: BT | 40 |
| Distanza attacco mandrino e tavolo | 135 - 750 mm |
| Velocità mandrino: | |
| con variatore continuo | |
| da | 45 t/min |
| fino | 8000 t/min |
| Avanzamenti di lavoro | 10000 mm/min |
| Avanzamenti rapidi: | 16 m/min |
| Eilgang: Quer | 16 m/min |
| Eilgang: Vertikal | 16 m/min |
| Collegamento 50 Hz 3x | 400 Volt |
| Motore mandrino | 5.5 kW |
| Potenza del mandrino | 3.7 / 5.5 kW |
| Potenza totale installata | 17 kW |
| Peso della macchina circa | 3600 kg |
| Dimensioni macchina: | |
| Lunghezza | 2770 mm |
| Larghezza | 2110 mm |
| Altezza | 1930 mm |

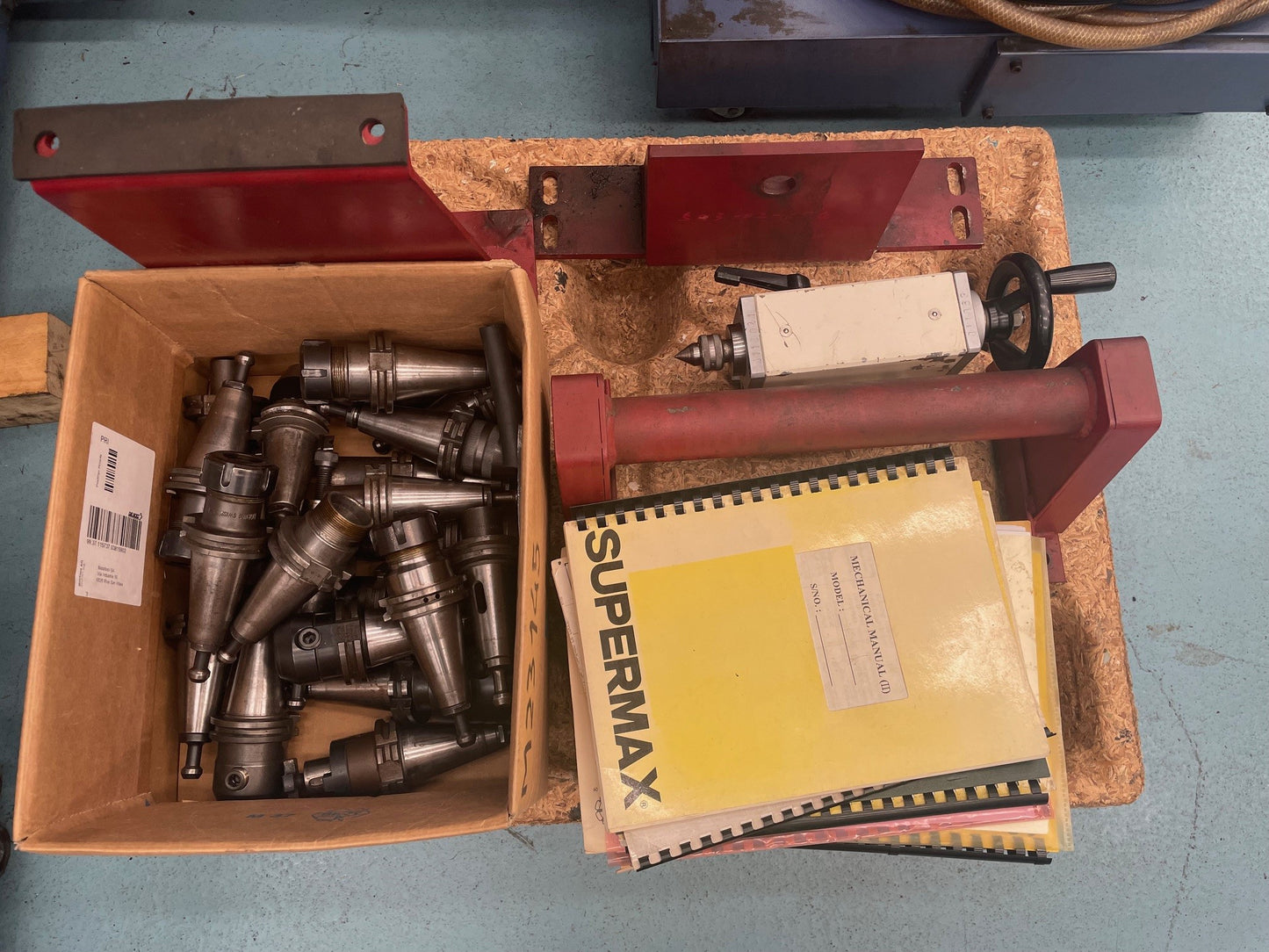

| Accessori diversi: | |
| Set di portautensili | |
| Refrigerazione | 130 l |
| Divisore quarto asse | |
| con contropunta | |
| Volantino elettronico | |
| Lampada | |
| Luce di stato |
