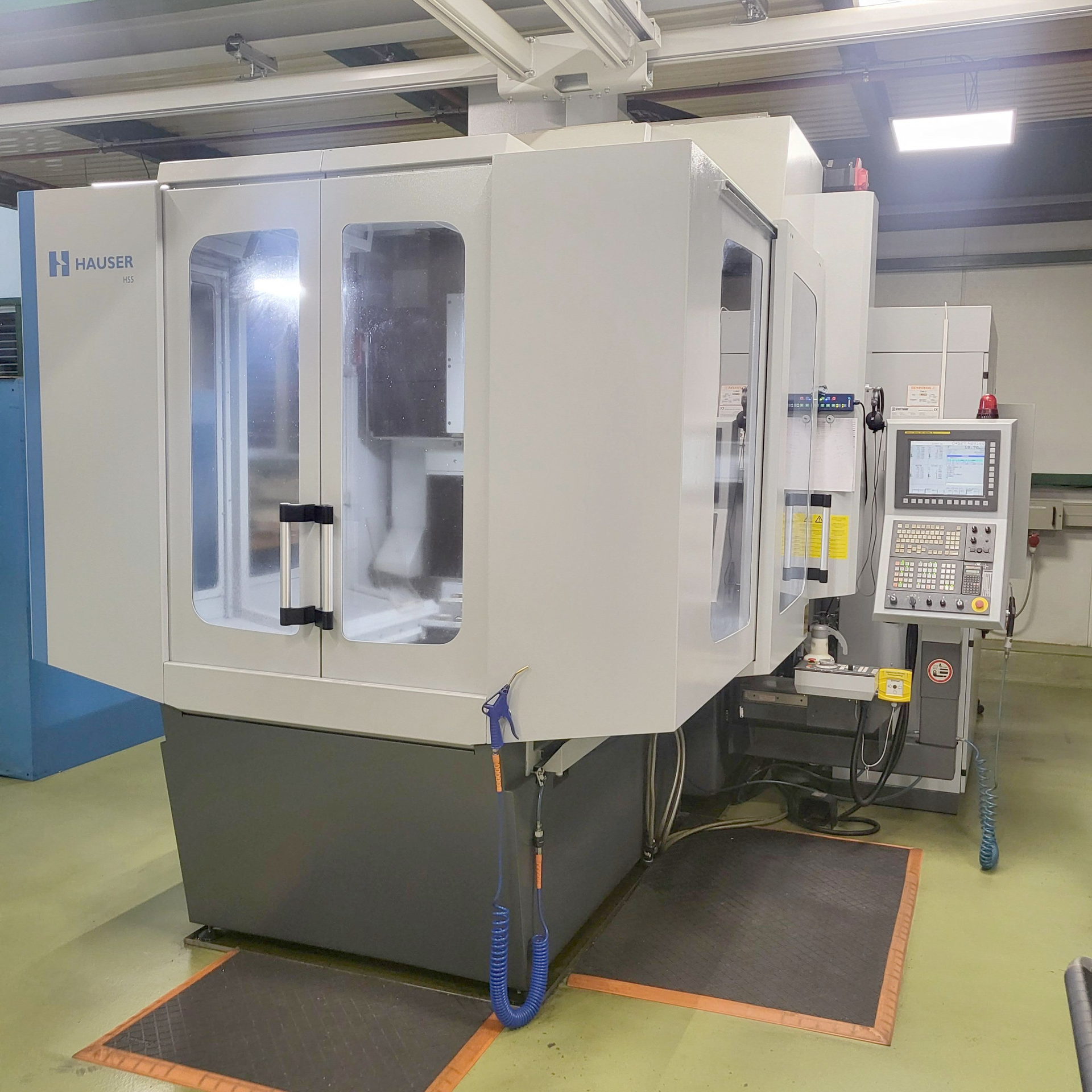

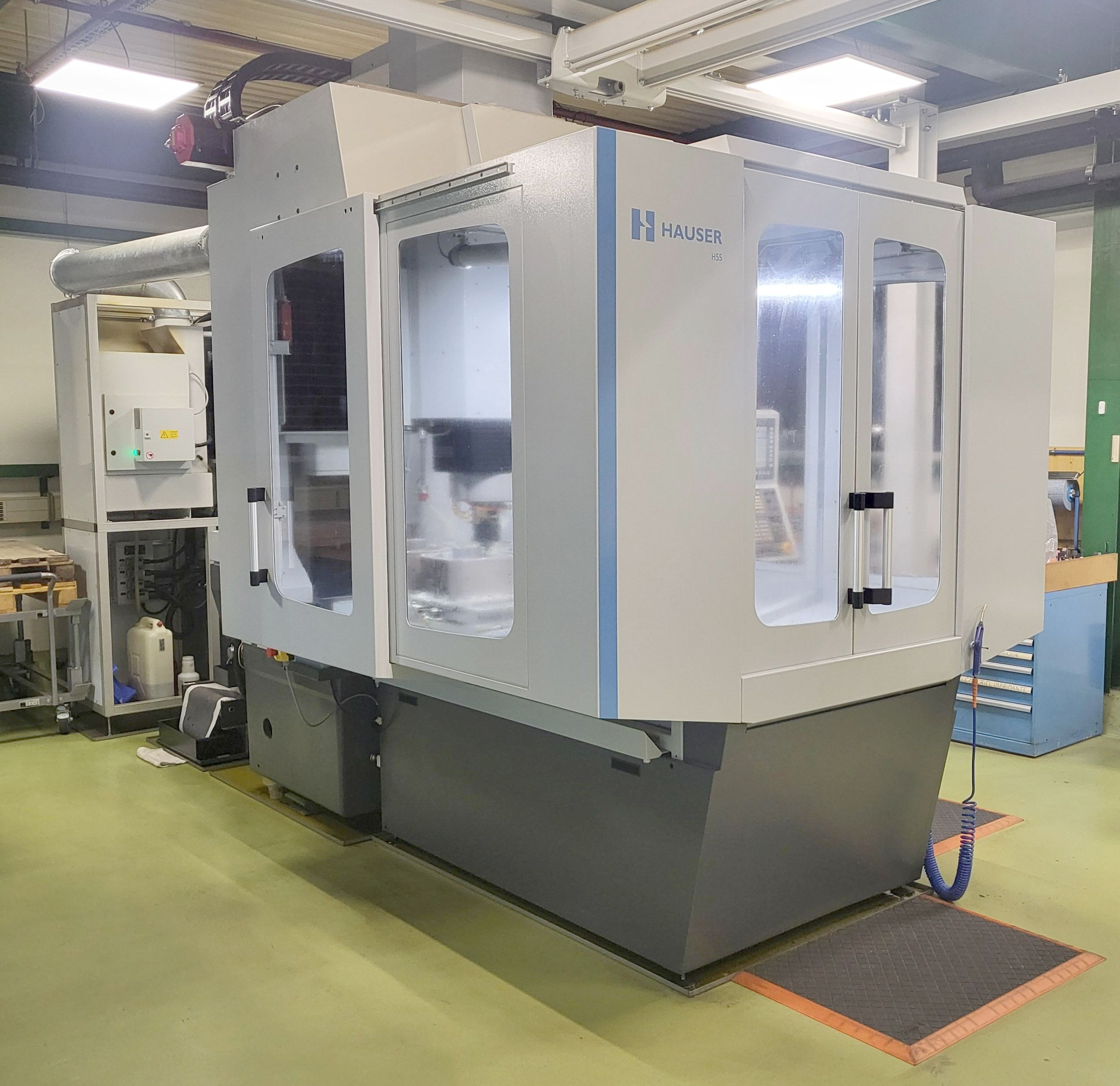

HAUSER H55-400
Scarica la scheda tecnica (PDF)
Serve Aiuto? Scrivici su WhatsApp!

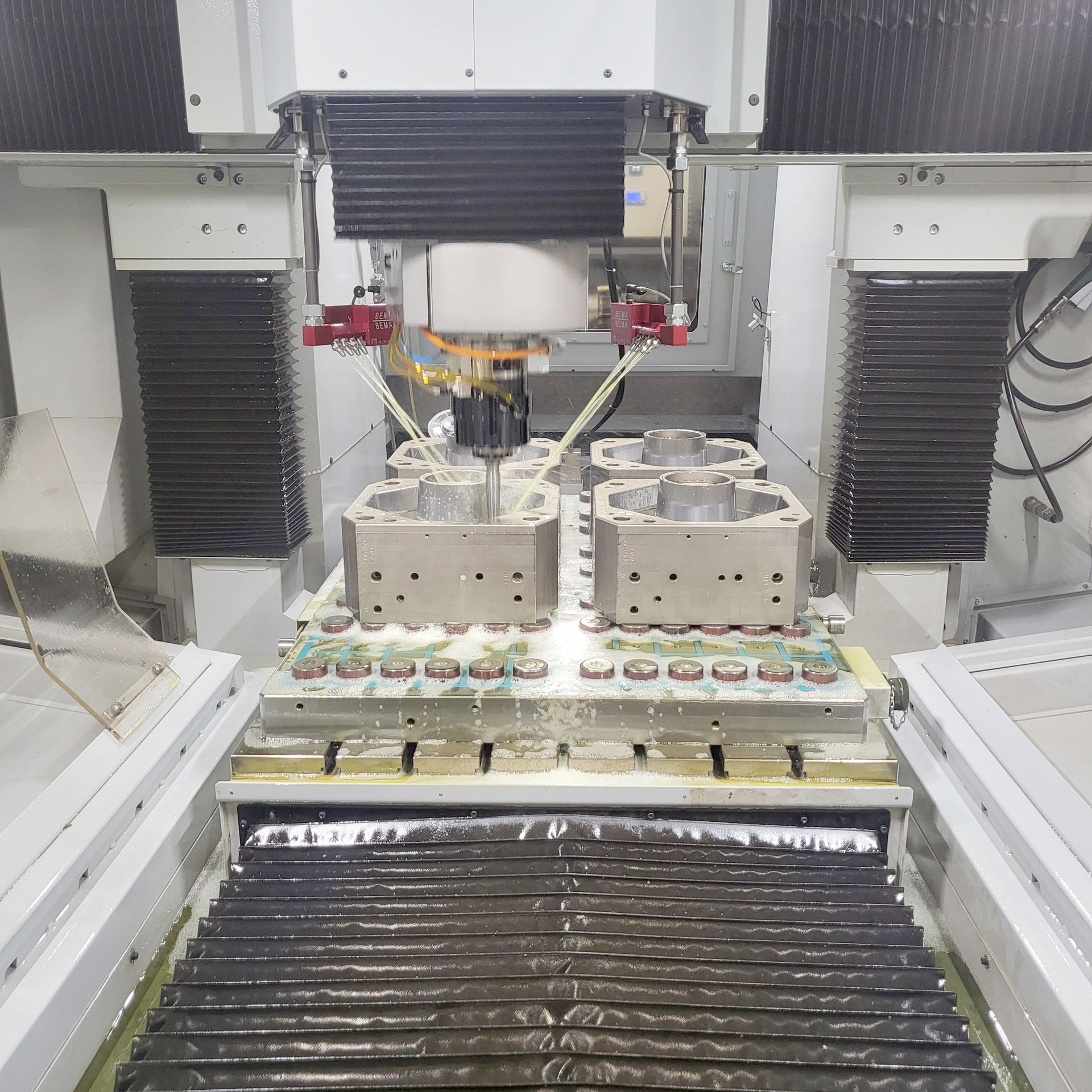

HAUSER H55-400 is a Rettificatrice a coordinate CNC che garantisce precisione, alta accuratezza e affidabilità. Capacità: tavola 1440x860 mm, 7 scanalature T 14 mm, portata 800 kg; corse X1300, Y800, W635 mm; passaggio mandrino-tavola 0–710 mm; Ø max molatura 230 mm (360 mm con piastra); passo tra montanti 970 mm; conicità fino 16°. Specifiche: mandrino 9.000–70.000 rpm (HSK25); corsa Z 170 mm, frequenza 5 Hz, velocità corsa 1–14.000 mm/min; avanzamenti X/Y 0–2 m/min, W 0–2000 mm/min; aria 6–10 bar; alimentazione 3x400V 50Hz, 9 kW; peso ~7000 kg; ingombro 3900x2460x3000 mm. Accessori: impianto refrigerazione con filtro a nastro carta, ugello programmabile, dispositivo di ravvivatura, palpatore Renishaw, MSS, impianto antincendio, aspiratore nebbia, HI-CUT. Consente tolleranze strette; settori: automotive, orologeria, utensili, aerospaziale, medicale
| Tavola: | |
| Lunghezza della tavola | 1440 mm |
| Larghezza della tavola | 860 mm |
| Larghezza della scanalatura a T | 14 mm |
| Numero di scanalature | 7 |
| Peso mass. su tavola | 800 kg |
| Slitta: | |
| Corsa longitudinale (X-asse) | 1300 mm |
| Corsa trasversale (Y-assi) | 800 mm |
| Corsa verticale (W-Asse) | 635 mm |
| Passaggio del mandrino porta-mola alla tavola | 0 - 710 mm |
| Diametro massimo di molatura | 230 mm |
| con piastra intermedia | 360 mm |
| Passaggio fra gli montanti | 970 mm |
| Côno massimo potendo essere rettificare: | |
| fino | 16 ° |
| Velocità avanza asse Z: | |
| Corsa alternante, variatore | |
| da Vmin. | 1 mm/min |
| fino Vmax. | 14000 mm/min |
| della corsa Z | 5 Hz |
| Lunghezza corsa Z, variatore | 170 mm |
| Avanzamento micrometrico asse U mass. | 6 mm |
| Giri movimiento a planetari: asse c | |
| con variatore continuo | |
| da | 5 t/min |
| fino | 300 t/min |
| Giri mandrino portamola possibile: | |
| da | 9000 t/min |
| fino | 70000 t/min |
| Attacco mandrino | HSK 25 |
| Avanzamento: | |
| Asse X | 0 - 2 m/min |
| Asse Y | 0 - 2 m/min |
| Asse W | 0 - 2000 mm/min |
| Collegamento aria compressa | 6 - 10 bar |
| Collegamento 50 Hz 3x | 400 Volt |
| Potenza totale installata | 9 kW |
| Peso della macchina circa | 7000 kg |
| Dimensioni macchina: | |
| Lunghezza | 3900 mm |
| Larghezza | 2460 mm |
| Altezza | 3000 mm |
| Accessori diversi: | |

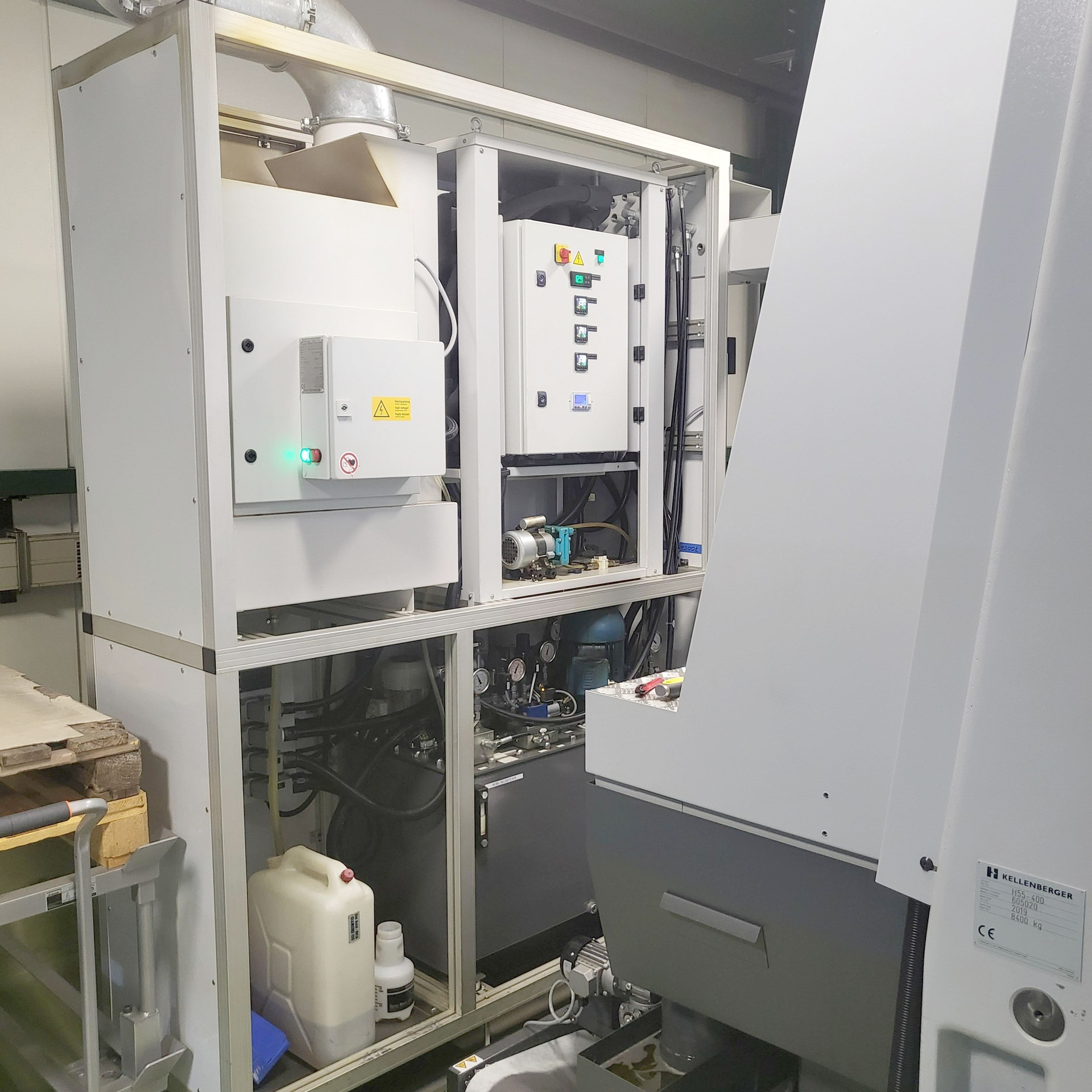

| Refrigerazione con filtro a fogli di carta | |
| Ugello refrigerante programmabile | |
| Apparecchio per ravvivare mola ceramica | |
| Lampada | |
| Palpatore Renishaw | |
| MSS Multi-Sensoric-System | |

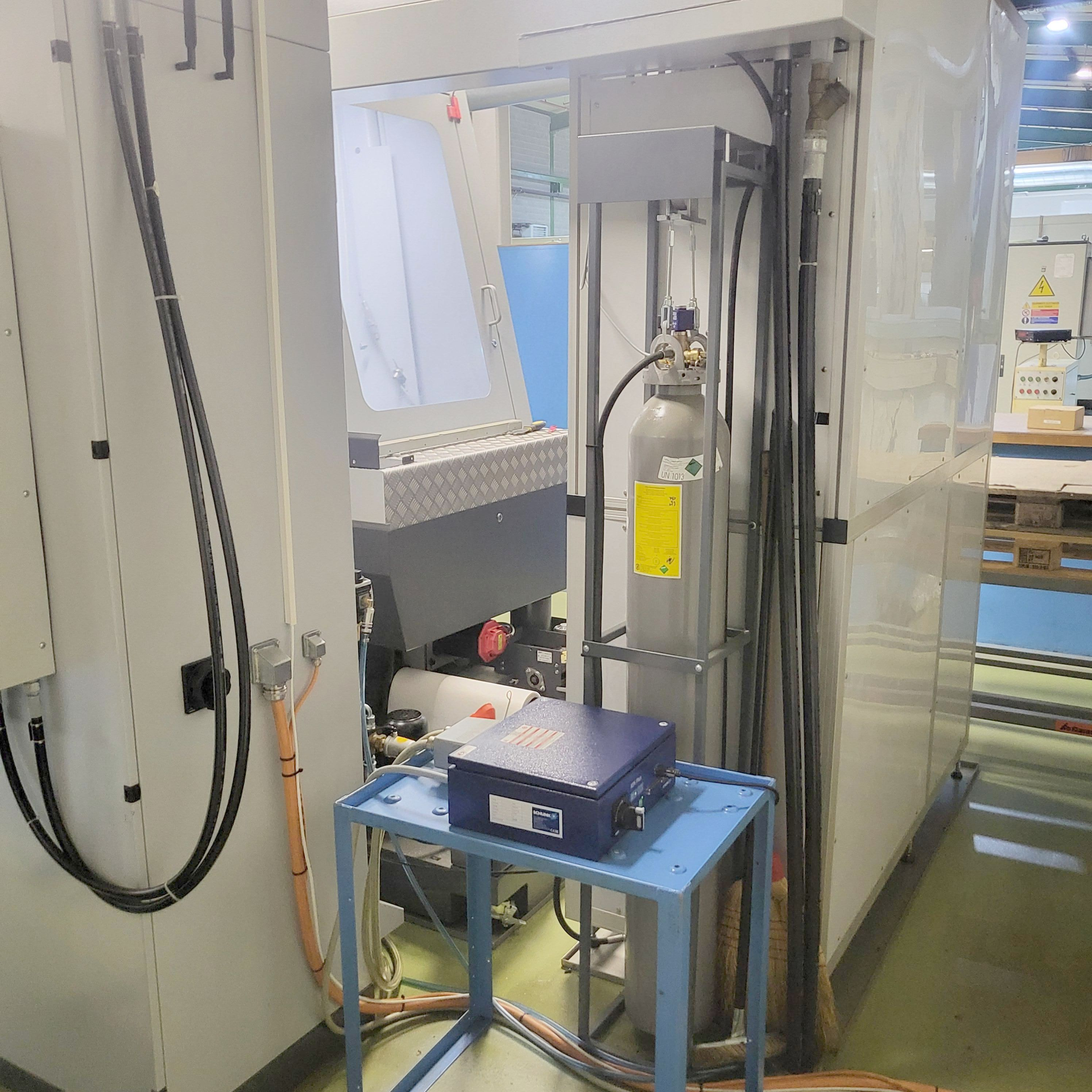

| Impianto antincendio | |
| Aspiratore nebbia d'olio (disoleatore) | |
| Impianto di raffreddamento HI-CUT |
