MAKINO V 33i Grafite
Scarica la scheda tecnica (PDF)
Serve Aiuto? Scrivici su WhatsApp!
MAKINO V 33i Graphite è un centro di lavoro a 3 assi, progettato per offrire precisione, elevata accuratezza e affidabilità. Capacità: tavola 750×450 mm con 4 T‑nervature 18H8 a 100 mm, portata 300 kg; corse X650 Y450 Z350 mm; pezzo max L750 W635 H250 mm. Specifiche: mandrino HSK E50 (naso-tabella 150–500 mm), 300–30.000 t/min variabile, coppia 23,1 Nm, potenza mandrino 17/13 kW; avanzamenti 1–20.000 mm/min, rapidi 20 m/min; magaz. 60 posti, Ø utensile 80 mm, lung. 250 mm, cambio 4,8 s; 3×400 V 50 Hz, aria 4–8 bar; peso 7700 kg, ingombro 2330×2325×2600 mm, potenza install. 50 kVA. Accessori: lampada, aspiratore nebbia olio, raffreddamento mandrino, caricatore EROWA EASY ROBOT, luce di stato. Consente tolleranze strette; ideale per automotive, orologeria, costruzione utensili, aerospaziale e medicale.
| Tempo di accensione | 124789 Heures |
| Tempo di funzionamento | 41099 Heures |
| Orario di lavoro | 33577 Heures |
| Tempo di esecuzione del mandrino | 37924 Heures |
| Numero di assi totale | 3 |
| Lunghezza della tavola | 750 mm |
| Larghezza della tavola | 450 mm |
| Numero scanalatura a T: | 4 |
| Distanze tra le scanalature a T | 100 mm |
| Larghezza della scanalatura a T | 18H8 mm |
| Peso mass. su tavola | 300 kg |
| Corsa longitudinale (X-asse) | 650 mm |
| Corsa trasversale (Y-assi) | 450 mm |
| Corsa verticale (Z-Asse) | 350 mm |
| Superficie del pezzo mass.: | |
| Lunghezza | 750 mm |
| Larghezza | 635 mm |
| Altezza | 250 mm |
| Magazzino utensili numero di posti utensile | 60 |
| Diametro massimo del utensili max. | 80 mm |
| Lunghezza massima del utensili | 250 mm |
| Peso del utensili mass. | 7 kg |
| Tempo cambio utensili | 4.8 s |
| Attaco cono mandrino: HSK | E50 |
| Distanza attacco mandrino e tavolo | 150 - 500 mm |
| Velocità mandrino: | |
| con variatore continuo | |
| da | 300 t/min |
| fino | 30000 t/min |
| Momento torcente mass. | 23.1 Nm |
| Avanzamenti di lavoro | 1 - 20000 mm/min |
| Avanzamenti rapidi: | 20 m/min |
| Collegamento aria compressa | 4 - 8 bar |
| Collegamento 50 Hz 3x | 400 Volt |
| Potenza del mandrino | 17/13 kW |
| Potenza installata totale | 50 kVA |
| Peso della macchina circa | 7700 kg |
| Dimensioni macchina: | |
| Lunghezza | 2330 mm |
| Larghezza | 2325 mm |
| Altezza | 2600 mm |
| Accessori diversi: | |
| Lampada | |
| Aspiratore nebbia d'olio (disoleatore) | |
| Refrigerzione del mandrino | |

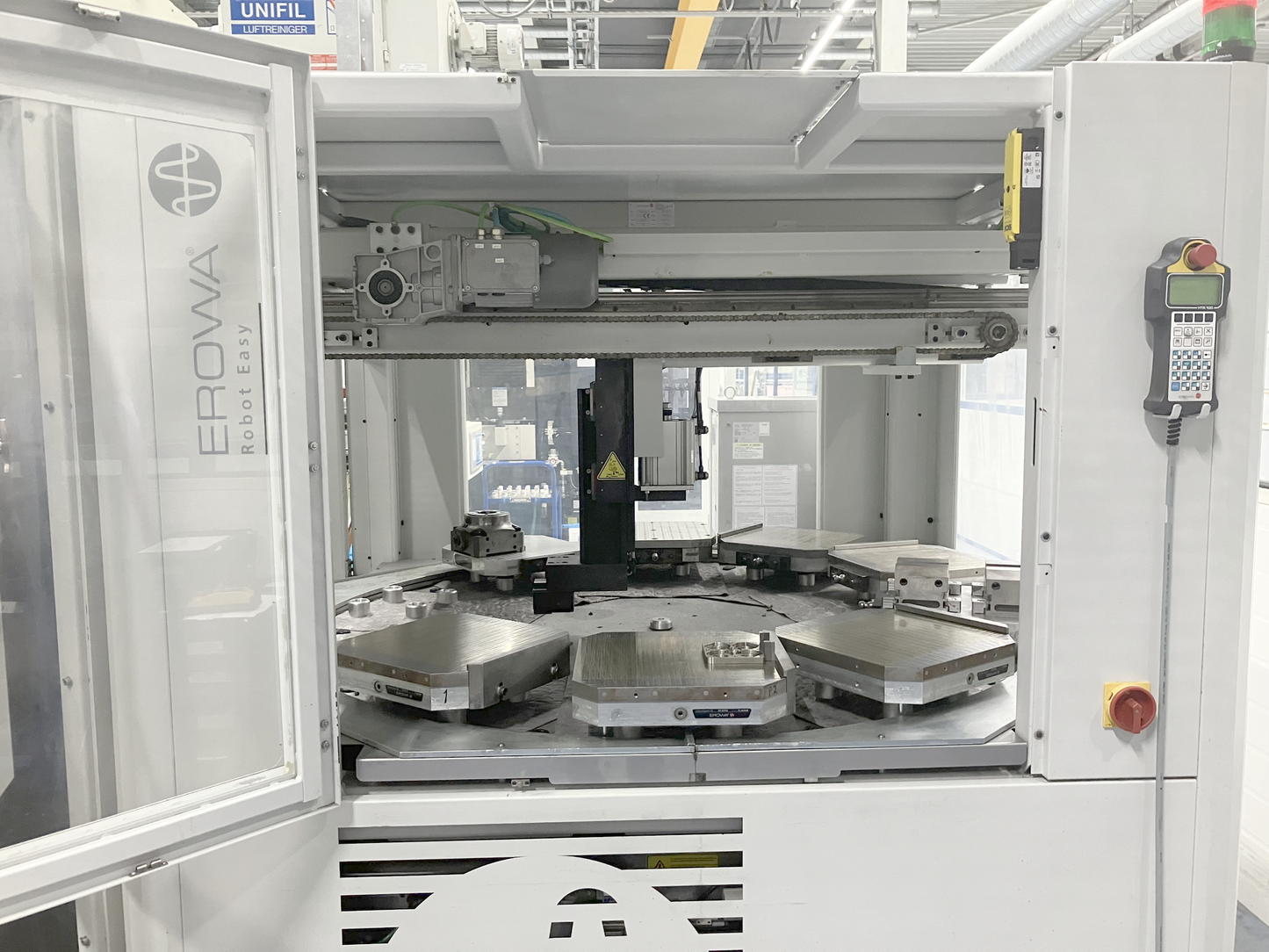

| Caricatore di pezzi | EROWA EASY ROBOT |
| Luce di stato |
