CITTADINO CINCOM M 20
Scarica la scheda tecnica (PDF)
Serve Aiuto? Scrivici su WhatsApp!
CITIZEN CINCOM M 20 is a tornio automatico CNC, progettato per lavorazioni ad alta precisione, massima accuratezza e grande affidabilità. Capacità: Ø esterno max 20 mm, lunghezza tornibile 320 mm, foratura Ø max 10 mm, filettatura fino a 8 M, passaggio mandrino 24 mm. Specifiche: mandrino velocità variabile 200–10.000 giri/min, contromandrino 200–5.000 giri/min, torretta 10 posizioni, 2 porta-utensili, 3 utensili motorizzati, 5 utensili di tornitura; avanzamenti rapidi X/Y 20 m/min. Alimentazione 3x400 V 50 Hz; potenze: mandrino 3,7/7,5 kW, contromandrino 1,5/3,7 kW, utensili rotanti 1,5/2,2 kW; potenza installata 8 kVA. Peso ~2500 kg; ingombro L2800×W1370×H1800 mm. Accessori: caricatore sbarre LNS HYDROBAR MINI-SPRINT, convogliatore di trucioli. Consente tolleranze strette; applicazioni tipiche: automotive, orologeria, utensileria, aerospaziale, medicale.
| Diametro esterno massimo | 20 mm |
| Lunghezza tornibile | 320 mm |
| Diametro forare massimo | 10 mm |
| Diametro massimo del filattatura | 8 M |
| Diametro interno mandrino | 24 mm |
| Giri mandrino: | |
| con variatore continuo | |
| da | 200 t/min |
| fino | 10000 t/min |
| Torretta revolver: | |
| Numero posizione | 10 |
| Contro mandrino: | |
| giri: | |
| da | 200 t/min |
| fino | 5000 t/min |
| Porta-outensili: | |
| numero | 2 |
| Quantità utensili | 3 |
| Utensili di tornitura | 5 pce |
| Avanzamenti rapidi X | 20 m/min |
| Avanzamenti rapidi Y | 20 m/min |
| Collegamento 50 Hz 3x | 400 Volt |
| Motore mandrino | 3.7 / 7.5 kW |
| Potenca contro mandrino | 1.5 / 3.7 kW |
| Potenca utensili rotante | 1.5 / 2.2 kW |
| Potenza installata totale | 8 kVA |
| Peso della macchina circa | 2500 kg |
| Dimensioni macchina: | |
| Lunghezza | 2800 mm |
| Larghezza | 1370 mm |
| Altezza | 1800 mm |
| Accessori diversi: | |

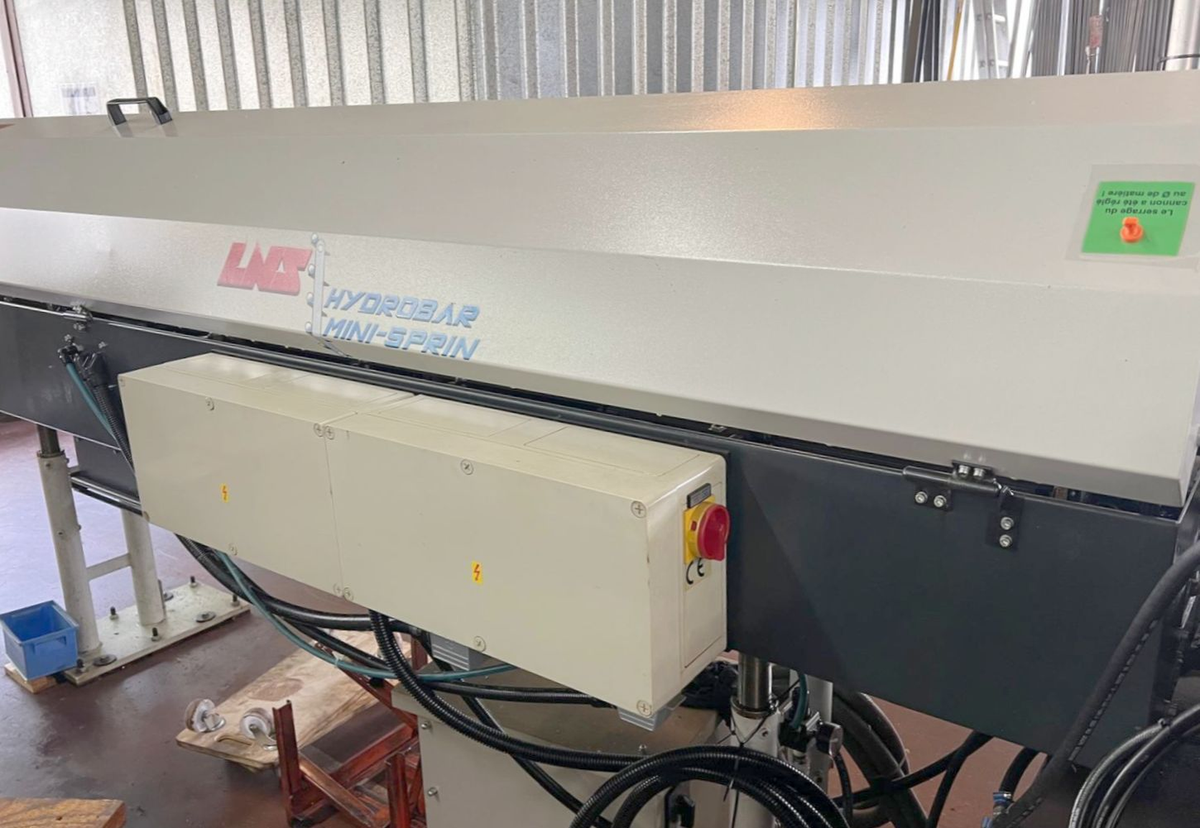

| Caricatore | |
| Fabricante | LNS |
| Tipo | HYDROBAR MINI-SPRINT |
| Convogliatore di trucioli |
