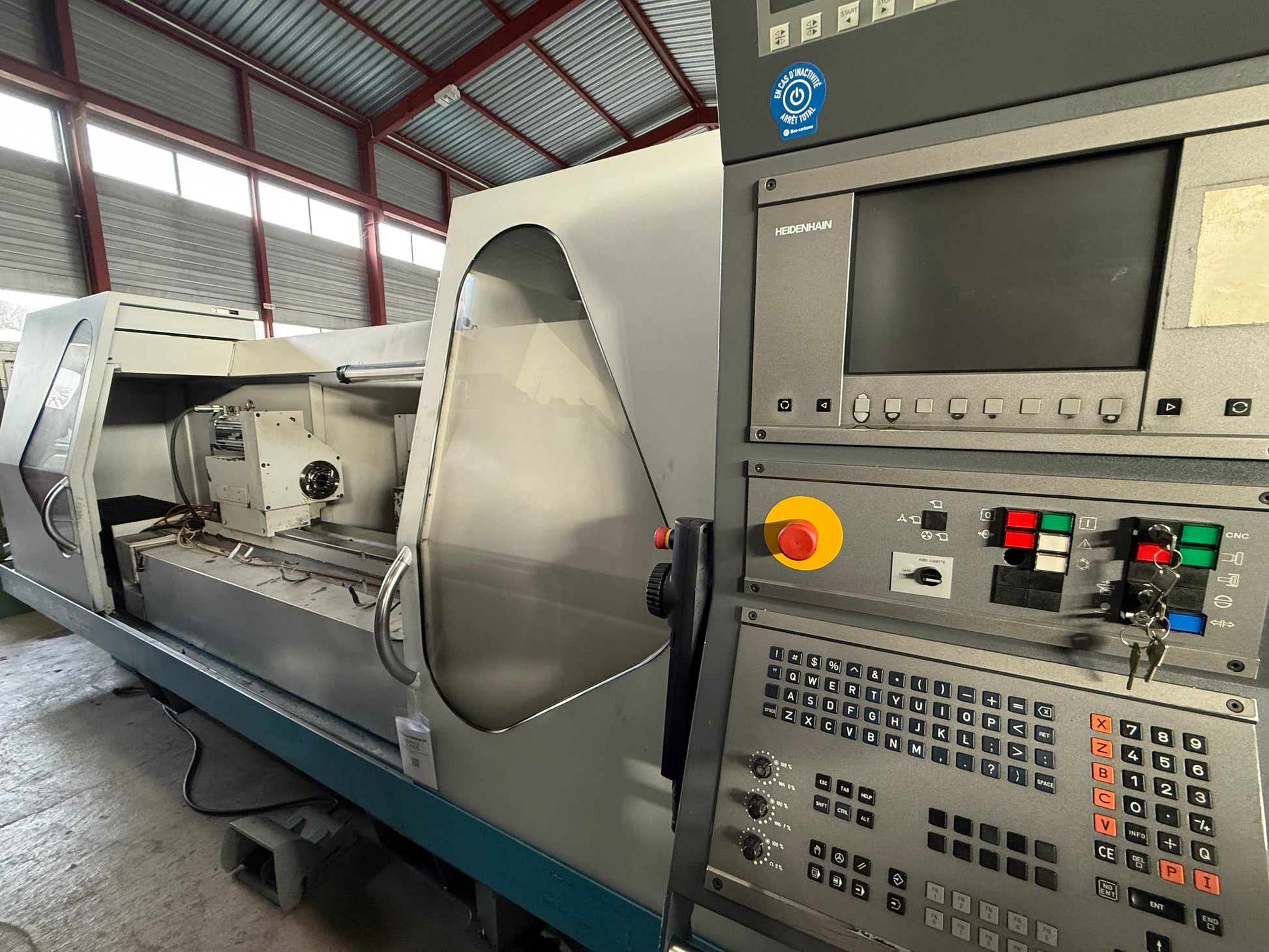

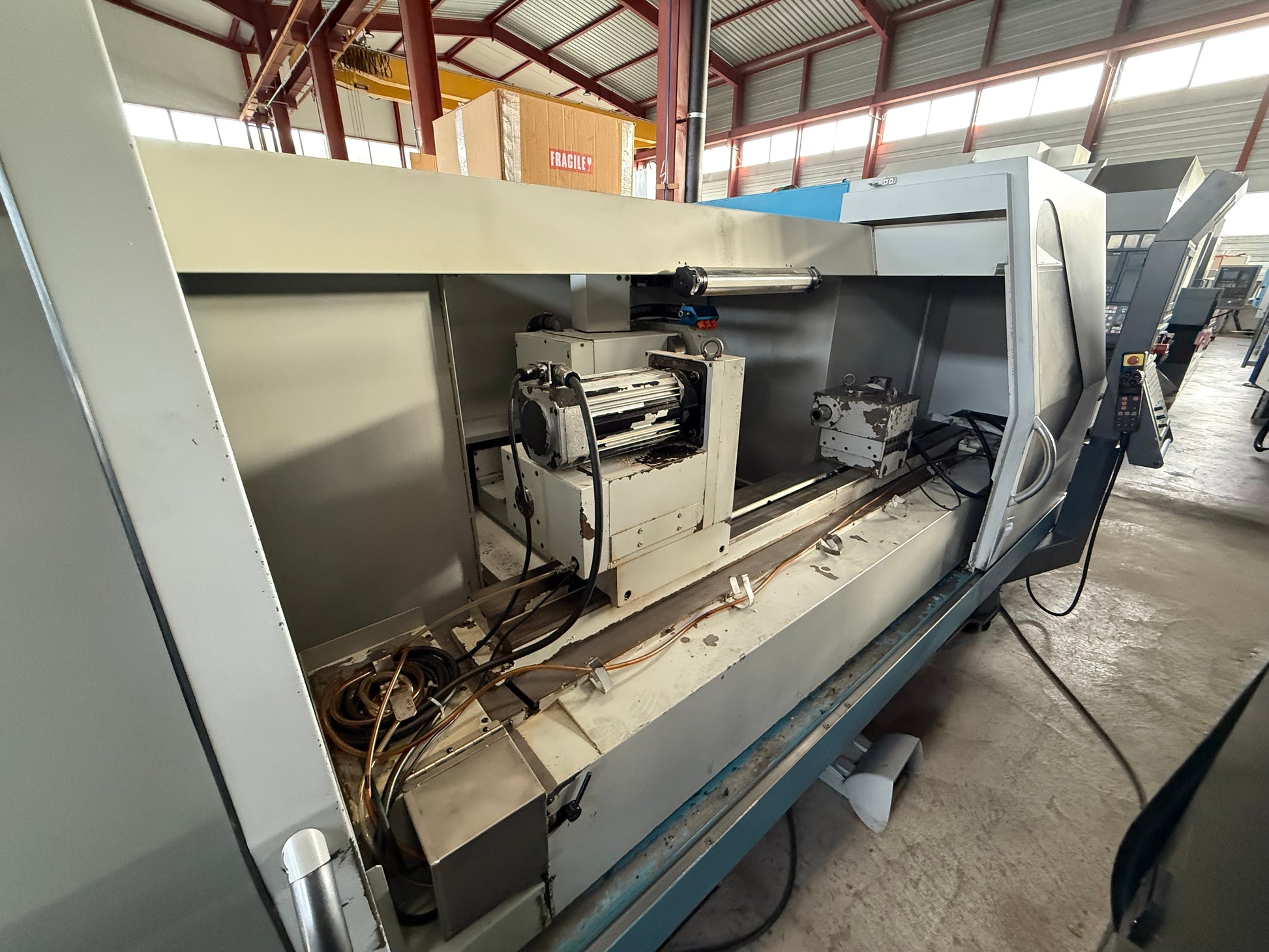

KELLENBERGER KEL‑VARIA R175 x 1500 è una Rettificatrice cilindrica CNC, progettata per precisione, elevata accuratezza e affidabilità. Capacità: altezza punte 175 mm, distanza fra le punte 1500 mm, asse Z 1650 mm, max 150 kg; mole Ø500×80 mm (anche Ø400×63 mm). Specifiche: giri mola 1000–2150 t/min, velocità perim. 45 m/s, corsa mola 320 mm, avanzamenti 7500 mm/min, motori 7.5/2 kW, rapido 15 m/min, aliment. 3×400 V, peso ≈6000 kg, ingombro 4700×2300×2000 mm. Accessori: filtrazione carta/liquido, MOVOMATIC, palpatore Renishaw LP2H, estrattore flangia, comando remoto, MPM. Permette tolleranze strette; ideale per automotive, orologeria, utensili, aerospaziale e medicale
| Altezza punte | 175 mm |
| Distanza fra le punte | 1500 mm |
| Corse: | |
| Asse Z | 1650 mm |
| Peso del pezzo sopra le punta mass. | 150 kg |

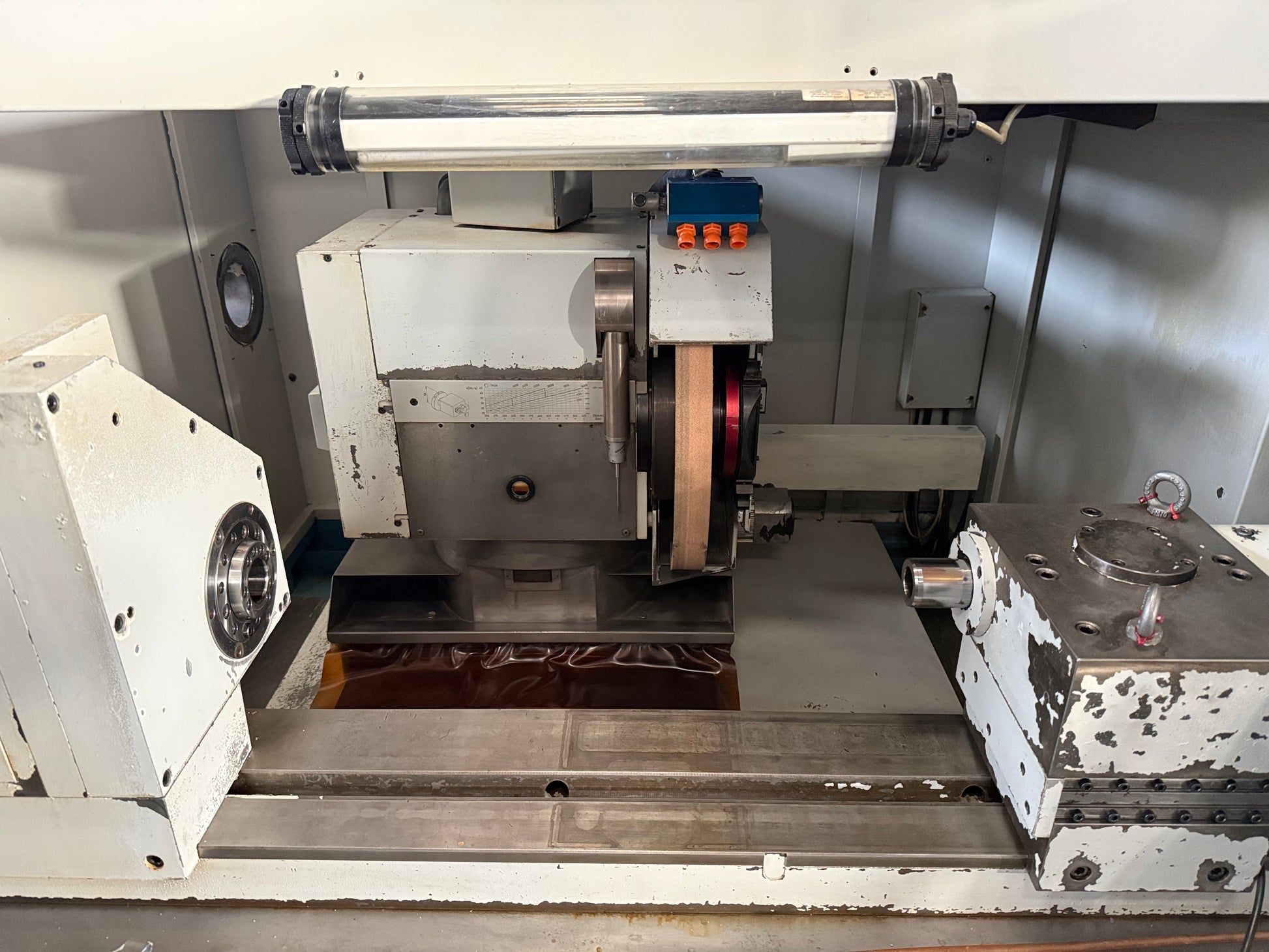

| Mola: | |
| Diametro | 500 mm |
| Larghezza | 80 mm |
| Alesaggio | 203 mm |
| Diametro | 400 mm |
| Larghezza | 63 mm |
| Alesaggio | 127 mm |
| Asse B incrementi max. | 2.5 ° |
| Giri della mola: | |
| con variatore continuo | |
| da | 1000 t/min |
| fino | 2150 t/min |
| Testa porta mola girevolabile (asse-b) | +30° / -210 ° |
| Velocità periferica | 45 m/s |
| Corsa mass. | 320 mm |
| Avanzamenti di lavoro | 7500 mm/min |
| Testa porta pezzo: | |
| Inclinazione | -10 / +100 ° |
| Giri mandrino: | |
| con variatore continuo | |
| da | 8 t/min |
| fino | 800 t/min |
| Cono di montaggio interno | 5 CM |
| Conicità esterna corta | DIN 55026 Gr. 5 |
| Capacità di carico consentita | 160 Nm |
| Contropunta: | |
| Cono della contropunta: | 4 CM |
| Corso della contropunta | 50 mm |
| Velocità della tavola: | |
| con variatore continuo | |
| Avanzamento rapido | 15 m/min |
| Max Schrägstellung des Tisches | 7 ° |
| Collegamento aria compressa | 6 bar |
| Collegamento 50 Hz 3x | 400 Volt |
| Potenza motore della mola | 7.5 kW |
| Motore testa portapezzo | 2 kW |
| Peso della macchina circa | 6000 kg |
| Dimensioni macchina: | |
| Lunghezza | 4700 mm |
| Larghezza | 2300 mm |
| Altezza | 2000 mm |
| Accessori diversi: | |

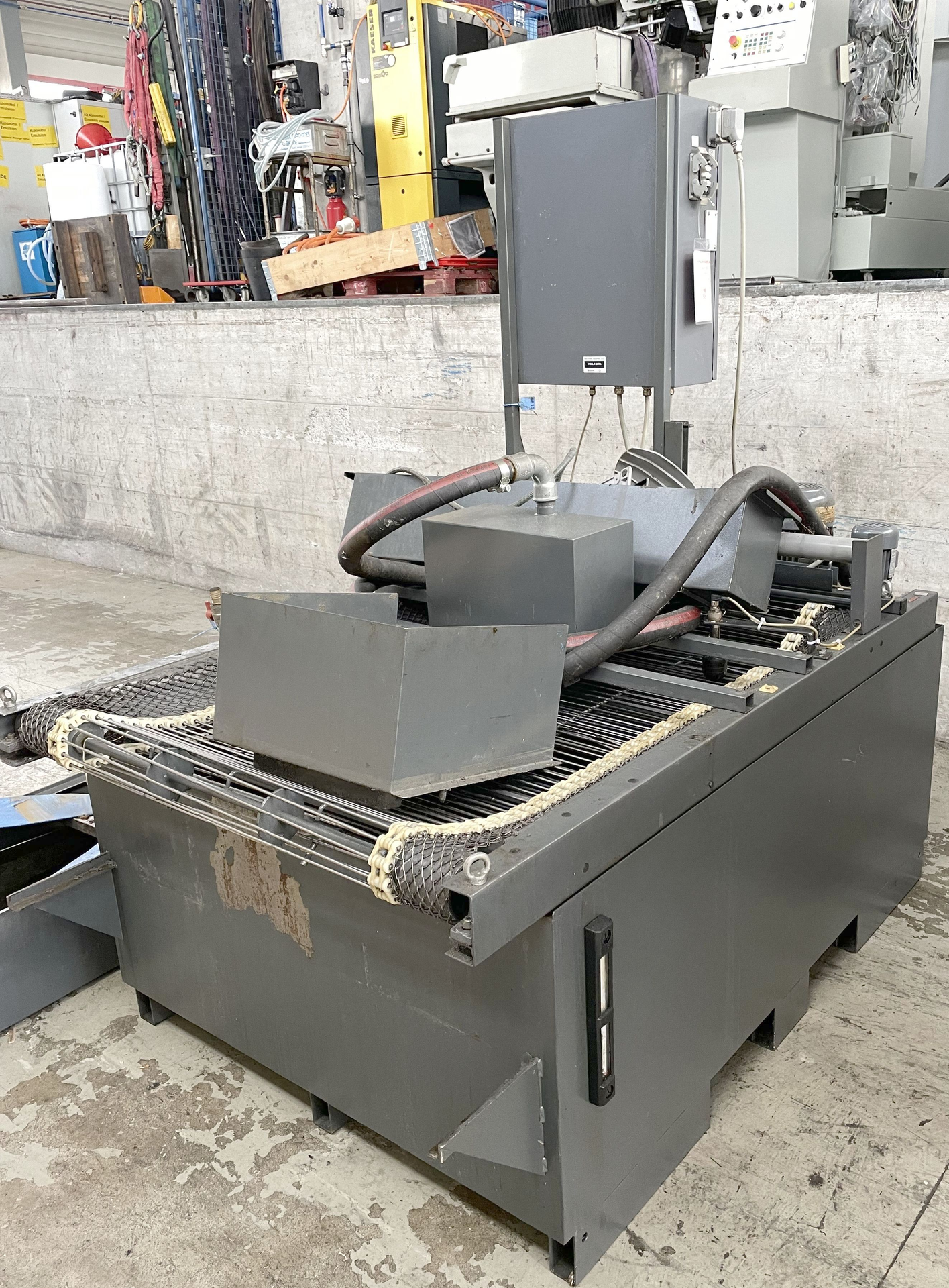

| Filtro a carta | |
| Sistema di filtraggio del refrigerante | |
| Asse C | |
| Dispositivo di misura | MOVOMATIC |
| Palpatore Renishaw | LP2H |
| Lampada | |
| Luce di stato | |
| Estrattore per flangia portamola | |
| Comando a distanza elettronico di mano | |
| Sistema di bilanciamento dinamico MPM |
