HERMLE C 42 U
Scarica la scheda tecnica (PDF)
Serve Aiuto? Scrivici su WhatsApp!

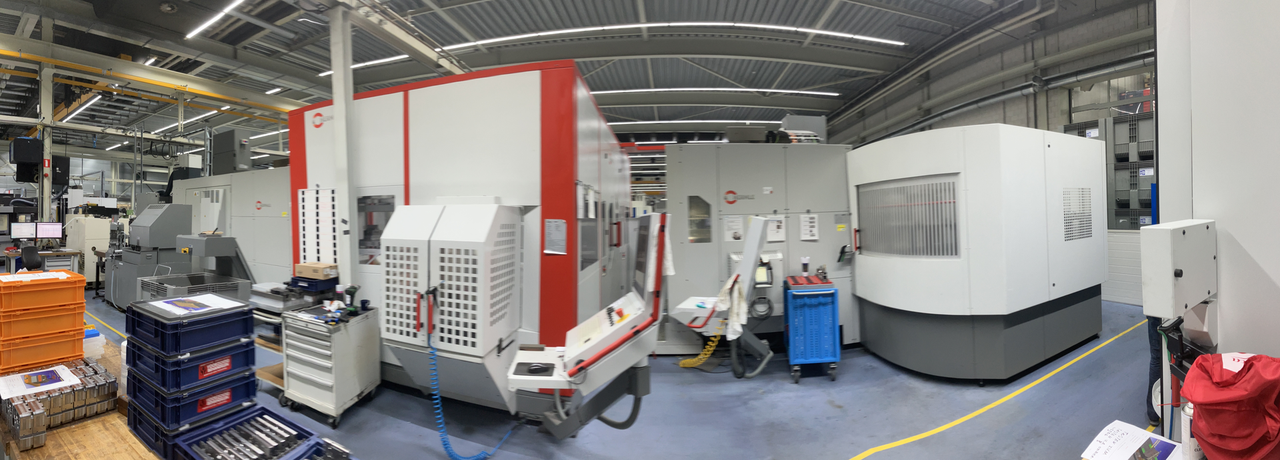

HERMLE C 42 U è un 2 Centri di lavoro 5 assi con robot, studiato per elevata precisione e affidabilità. Tavola 400×400 mm, carico 450 kg, corse X800 Y800 Z550 mm, A ±130°. Mandrino HSK‑A63 0–18.000 rpm, 42 kW, 148 Nm; rapidi 45/45/40 m/min. Magazine 42+160, 54 pallet, robot KUKA, refrigerante 80 bar, Renishaw/BLUM. Impieghi: automotive, aerospazio, orologeria, medicale
| Numero di assi totale | 5 |
| Lunghezza della tavola | 400 mm |
| Larghezza della tavola | 400 mm |
| Numero scanalatura a T: | 5 |
| Larghezza della scanalatura a T | 14H7 mm |
| Peso mass. su tavola | 450 kg |
| Máximo circuito de interferencia | 990 mm |
| Corsa longitudinale (X-asse) | 800 mm |
| Corsa trasversale (Y-assi) | 800 mm |
| Corsa verticale (Z-Asse) | 550 mm |
| Angolo di rotazione (axe-a) | +/-130 ° |
| Giri della tavola | 30 t/min |
| Sistema per cambiamento palette: | |
| numero | 30 |
| Lunghezza | 400 mm |
| Larghezza | 400 mm |
| Invertitore di utensili: | |
| Magazzino utensili numero di posti utensile | 42 |
| Magazzino utensili addizionale | |
| numero utensili | 160 |
| Attaco cono mandrino: HSK-A | 63 |
| Velocità mandrino: | |
| con variatore continuo | |
| da | 0 t/min |
| fino | 18000 t/min |
| Avanzamento rapido: Longitudinale | 45 m/min |
| Eilgang: Quer | 45 m/min |
| Eilgang: Vertikal | 40 m/min |
| Collegamento aria compressa | 6 bar |
| Collegamento 50 Hz 3x | 400 Volt |
| Potenza del mandrino | 42 kW |
| Momento torcente mass. | 148 Nm |
| Potenza installata totale | 37 kVA |
| Peso della macchina circa | 12500 kg |
| Dimensioni macchina: | |
| Lunghezza | 16000 mm |
| Larghezza | 7000 mm |
| Altezza | 3500 mm |
| Accessori diversi: | |
| Magazzino utensili addizionale | |
| Numero di posti utensile | 160 |
| Stazione per pallet (numero di posti) | 54 |
| Robot di carico | KUKA |
| Refrigerante centro mandrino | 80 bar |
| Aria attraverso il mandrino di fresatura | |
| Filtro a carta | |
| Palpatore Renishaw | |
| Misurazione pezzo | BLUM |
| Controllo del utensile | BLUM |
| Convogliatore di trucioli | |
| Tavola girevole/ orientabile CN | |
| Aspiratore nebbia d'olio (disoleatore) | |
| Finestra di visualizzazione rotante | |
| Porta scorrevole automatco | |
| Interfaccia porta seriale RS 232 | |
| Interfaccia Ethernet | |
| Interfaccia USB | |
| Armadio elettrico Condizionatore d'aria | |
| Osservazioni: | |
| senza portautensili |
