SCHAUBLIN 13
Scarica la scheda tecnica (PDF)
Serve Aiuto? Scrivici su WhatsApp!
SCHAUBLIN 13 è una fresatrice universale, progettata per lavorazioni di precisione con elevata accuratezza e affidabilità. Tavola 630x200 mm, 5 scanalature a T 12H7 mm distanziate 120 mm; corse X 320 mm Y 150 mm Z 375 mm; distanza mandrino verticale-tabella 310 mm, orizzontale 410 mm. Velocità mandrino stepless 58–2000 t/min, attacco ISO40; 10 rapporti di avanzamento 12–400 mm/min longitudinale/verticale; avanzamento rapido 1 m/min; alimentazione 3x380V 50Hz; motore 2 CV; peso ~700 kg; ingombro 1500x1100x1600 mm. Dotata di set di portautensili. Permette tolleranze strette; impiego tipico in automotive, orologeria, costruzione macchine, aerospaziale e medicale.
| Lunghezza della tavola | 630 mm |
| Larghezza della tavola | 200 mm |
| Numero scanalatura a T: | 5 |
| Larghezza della scanalatura a T | 12H7 mm |
| Distanze tra le scanalature a T | 120 mm |
| Corsa longitudinale (X-asse) | 320 mm |
| Corsa trasversale (y asse) | 150 mm |
| Corsa verticale (Z-Asse) | 375 mm |
| Distanza fra mandrino verticale e tavola | 310 mm |
| Distanza fra mandrino orizzontale e tavola | 410 mm |
| Giri mandrino: | |
| con variatore continuo | |
| da | 58 t/min |
| fino | 2000 t/min |
| Attacco mandrino | 40 ISO |
| Avanzamenti: numero | 10 |
| longitudinale da | 12 mm/min |
| fino | 400 mm/min |
| verticale da | 12 mm/min |
| fino | 400 mm/min |
| Avanzamenti rapidi: | 1 m/min |
| Collegamento 50 Hz 3x | 380 Volt |
| Potenza del motore | 2 CV |
| Potenza totale installata | 2 CV |
| Peso della macchina circa | 700 kg |
| Dimensioni macchina: | |
| Lunghezza | 1500 mm |
| Larghezza | 1100 mm |
| Altezza | 1600 mm |
| Accessori diversi: | |

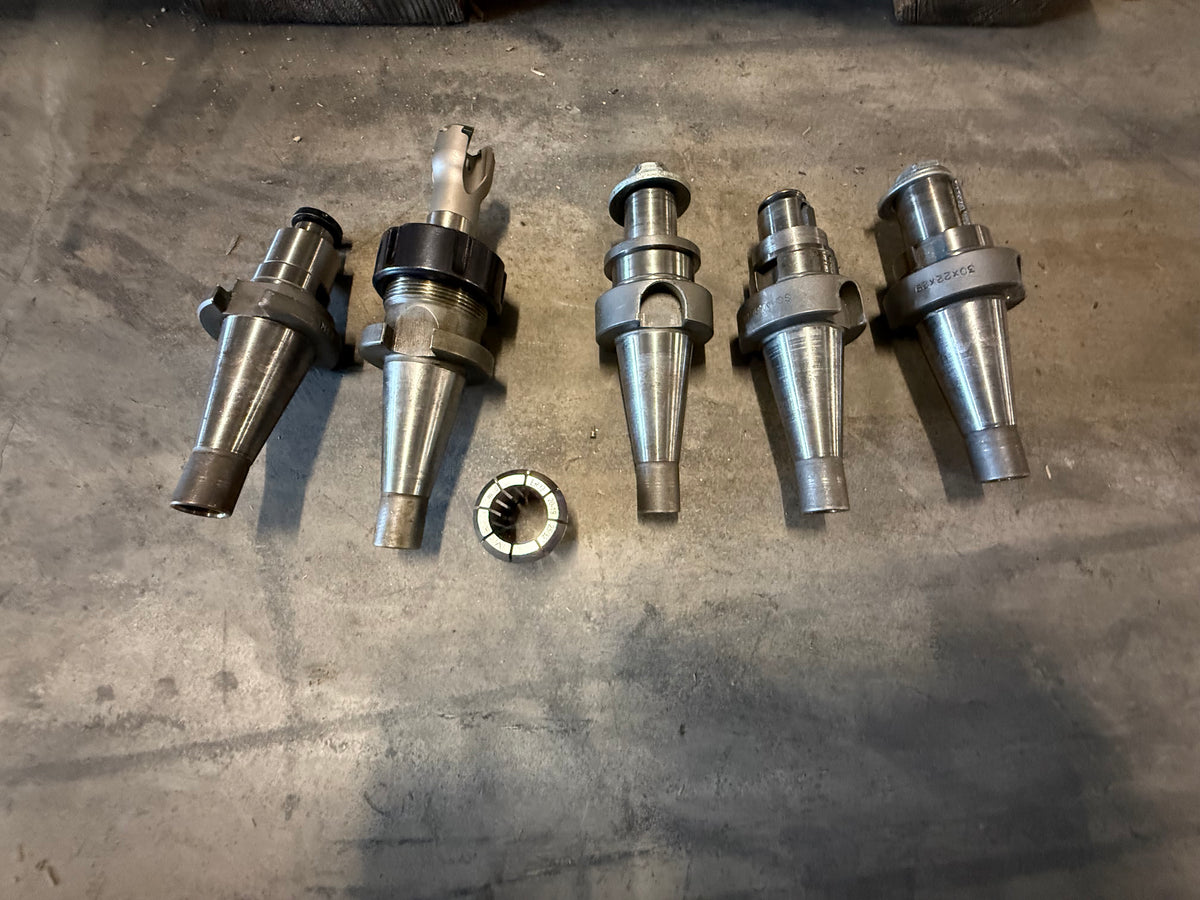

| Set di portautensili |
