DMG HSC 55 lineare
Scarica la scheda tecnica (PDF)
Serve Aiuto? Scrivici su WhatsApp!

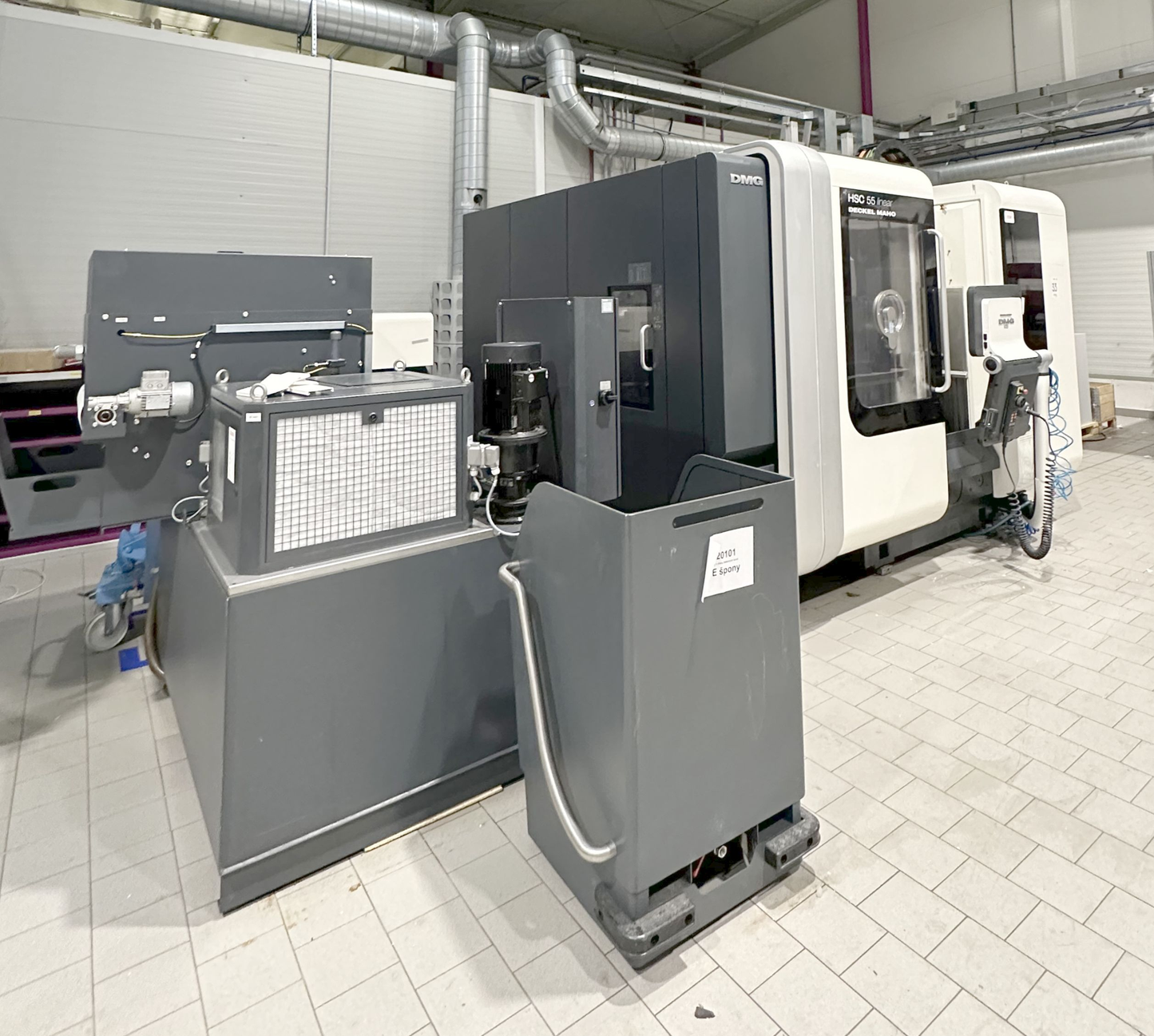

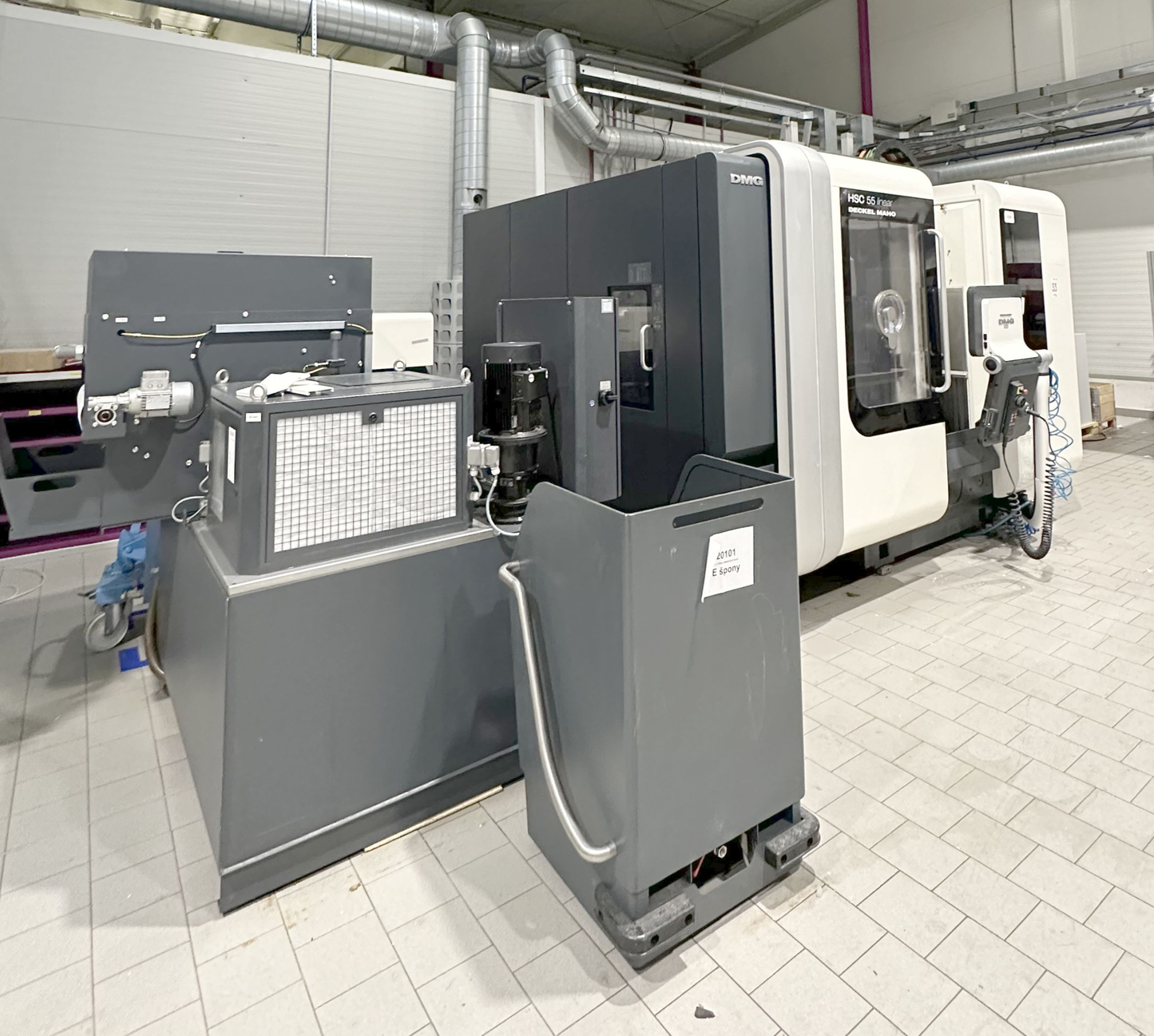

DMG HSC 55 linear è un Centro di lavoro a 5 assi progettato per offrire precisione, elevata accuratezza e affidabilità in produzione. Corsa X 450 mm, Y 650 mm, Z 460 mm; asse A -10/+110°; magazzino 120 posizioni; Ø utensile max 80 mm, lunghezza 250 mm, peso max 6 kg; attacco mandrino HSK 63. Mandrino stepless 2–28.000 t/min; potenza mandrino 38/28 kW; alimentazione 50 Hz 3x 400 V; potenza installata 70 kVA; peso macchina ~9.500 kg; ingombro L3210 × W2930 × H2900 mm. Consente tolleranze strette; impiego tipico in automotive, orologeria, costruzione di macchine, aerospaziale e medicale
| Numero di assi totale | 5 |
| Corsa longitudinale (X-asse) | 450 mm |
| Corsa trasversale (Y-assi) | 650 mm |
| Corsa verticale (Z-Asse) | 460 mm |
| Angolo di rotazione (axe-a) | -10 / +110 ° |
| Magazzino utensili numero di posti utensile | 120 |
| Diametro massimo del utensili max. | 80 mm |
| Lunghezza massima del utensili | 250 mm |
| Peso del utensili mass. | 6 kg |
| Attaco cono mandrino: HSK | 63 |
| Velocità mandrino: | |
| con variatore continuo | |
| da | 2 t/min |
| fino | 28000 t/min |
| Collegamento 50 Hz 3x | 400 Volt |
| Potenza del mandrino | 38 / 28 kW |
| Potenza installata totale | 70 kVA |
| Peso della macchina circa | 9500 kg |
| Dimensioni macchina: | |
| Lunghezza | 3210 mm |
| Larghezza | 2930 mm |
| Altezza | 2900 mm |
