STAR SB-20R type G è un tornio automatico CNC (CNC Swiss type) di alta precisione, progettato per elevata accuratezza e affidabilità. Capacità: Ø esterno max 20 mm, lunghezza tornibile 205 mm, foratura max 10 mm, filettatura max 8 M. Specifiche: mandrino 500–10000 t/min (variatore continuo), porta-utensili 4, 17 utensili totali, 4 utensili motorizzati; 6 utensili di tornitura, 3 per lavorazioni incrociate, 4 contro-operazione, 4 di foratura. Avanzamenti rapidi 35 m/min. Alimentazione 3x400 V 50 Hz; motore mandrino 2.2/3.7 kW; potenza installata 4 kVA; peso ~1750 kg; ingombri 2070×1770×1760 mm. Accessori: caricatore IEMCA Elite 220 Evo (Ø barra 2–23 mm), raccoglitore pezzi, nastro, lampada, refrigerazione alta pressione, aspiratore nebbia olio, serie pinze, utensili, riduzioni e portautensili. Progettato per tolleranze strette; applicazioni tipiche: automotive, orologeria, utensili, aerospaziale, medicale.
Dati tecnici forniti a titolo puramente indicativo
| Numero di assi totale | 5 |
| Diametro esterno massimo | 20 mm |
| Lunghezza tornibile | 205 mm |
| Diametro forare massimo | 10 mm |
| Diametro massimo del filattatura | 8 M |
| Giri mandrino: | |
| con variatore continuo | |
| da | 500 t/min |
| fino | 10000 t/min |
| Asse C (mandrino, risolazione) | ° |
| Porta-outensili: | |
| numero | 4 |
| numero utensili | 17 |
| Quantità utensili | 4 |
| Utensili di tornitura | 6 pce |
| Utensili per lavorazioni incrociate | 3 pce |
| Contro-operazione: | |
| numero utensili | 4 |
| Strumenti di perforazione | 4 pce |
| Avanzamenti rapidi: | 35 m/min |
| Collegamento 50 Hz 3x | 400 Volt |
| Motore mandrino | 2.2 / 3.7 kW |
| Potenza installata totale | 4 kVA |
| Peso della macchina circa | 1750 kg |
| Dimensioni macchina: | |
| Lunghezza | 2070 mm |
| Larghezza | 1770 mm |
| Altezza | 1760 mm |
| Accessori diversi: | |
| Caricatore IEMCA | |
| Tipo | Elite 220 Evo |
| Diametro barra | 2 - 23 mm |
| Collettore di parti | |
| Nastro trasportatore | |
| Lampada | |
| Pompa refrigerante alta pressione | |
| Aspiratore nebbia d'olio (disoleatore) | |
| Set di pinze | |
| Set di utensili da tornio | |
| Set di riduzione | |

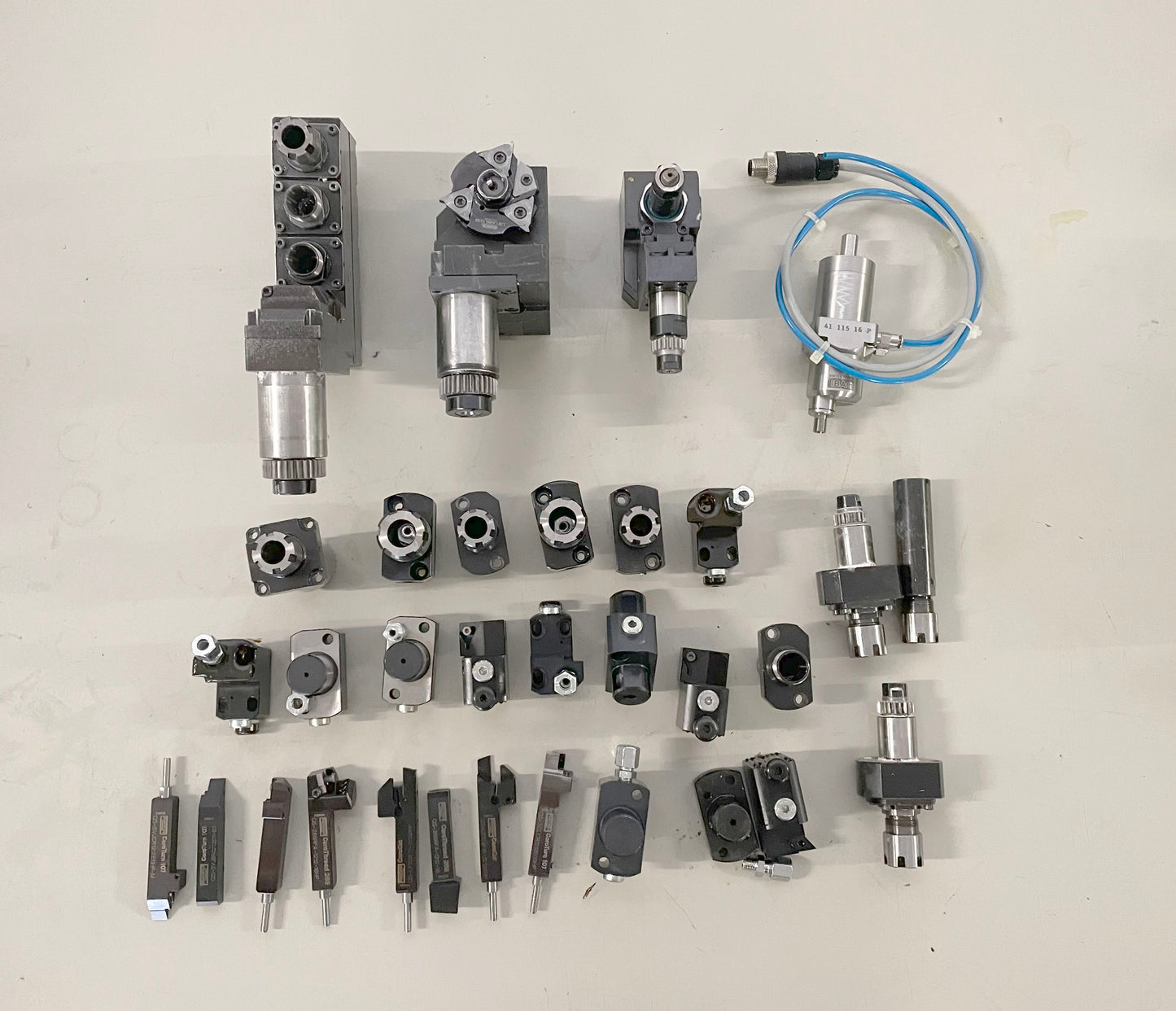

| Set di portautensili |
