EWAG WS 11 SP
Scarica la scheda tecnica (PDF)
Serve Aiuto? Scrivici su WhatsApp!

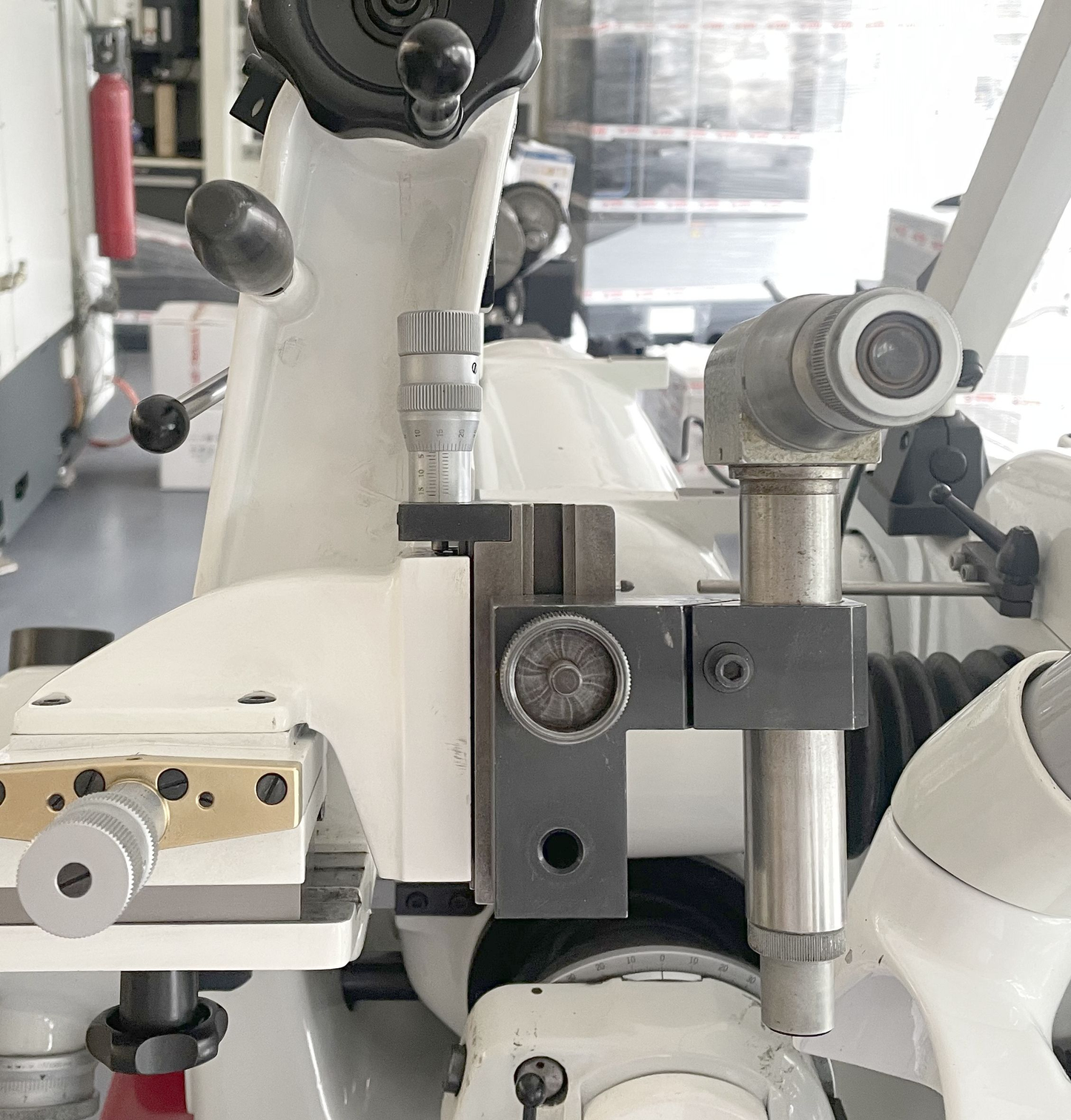

EWAG WS 11 SP è un'affilatrice per utensili, progettata per precisione, elevata accuratezza e affidabilità. Capacità di lavoro: assi X/Y/Z 100 mm, diametro mola 75 mm, velocità mandrino pezzo 100-1300 t/min, spostamento verticale testa 100 mm, inclinazione orizzontale testa 165°, giri mandrino mola 2500-7100 t/min, attacco pinza 20 W. Specifiche tecniche: alimentazione 50 Hz 3x380 V, potenza installata 2 kVA, peso ca. 400 kg, ingombro L850×W850×H1580 mm. Accessori: flangia per mola, aspirapolvere, set di mole, lampada, testa rettificare elicoidale W20, unità di alimentazione (asse Z) 4 E-M, corsa di rettifica 3 J. Consente tolleranze ristrette; applicazioni tipiche: automotive, orologeria, macchine utensili, aerospaziale, medicale
| Asse X | 100 mm |
| Asse Y | 100 mm |
| Asse Z | 100 mm |
| Diametro della mola | 75 mm |
| Velocità rotazione del pezzo | 100 - 1300 t/min |
| Spostamento verticale testa rettificare | 100 mm |
| Attaco per pinza tipo | 20 W |
| Spostamento della testa di rettificzione: | |
| senso girevole orizzontale | 165 ° |
| Giri mandrino porta mola: | |
| da | 2500 t/min |
| fino | 7100 t/min |
| Collegamento 50 Hz 3x | 380 Volt |
| Motore testa portapezzo | kW |
| Potenza installata totale | 2 kVA |
| Peso della macchina circa | 400 kg |
| Dimensioni macchina: | |
| Lunghezza | 850 mm |
| Larghezza | 850 mm |
| Altezza | 1580 mm |
| Accessori diversi: | |
| Flangia per mola | |
| Aspirapolvere | |
| Set di mola | |
| Lampada | |
| Microscopio | |
| Testa a rettificare elicoidale W20 | |
| Unità di alimentazione (asse Z) | 4 E-M |
| Regolazzione avanzzamento trasversale fino 4 FQ-M | |
| Corsa di rettifica 3 J |
