CITTADINO CINCOM M 20
Scarica la scheda tecnica (PDF)
Serve Aiuto? Scrivici su WhatsApp!
CITIZEN CINCOM M 20 è un Tornio automatico CNC, progettato per lavorazioni ad alta precisione, elevata accuratezza e affidabilità continuativa. Capacità principali: Ø lavoro max 20 mm, lunghezza tornibile 320 mm, foratura max 10 mm, filettatura max 8 M, passaggio mandrino 24 mm; supporto barre fino a 3200 mm (Ø 2–26 mm). Specifiche tecniche: giri mandrino 200–10000 t/min, contromandrino 200–5000 t/min, motore mandrino 3.7/7.5 kW, potenza contromandrino 1.5/3.7 kW, utensili rotanti 1.5/2.2 kW, Eilgang X/Y 20 m/min, alimentazione 3x400 V 50 Hz, potenza installata 8 kVA, peso ~2500 kg, ingombro L2800×W1370×H1800 mm. Accessori: dispositivo controllo processo NORDMANN, 3 porta-utensili radiali azionati, caricatore LNS Hydrobar Express 226 (1999), convogliatore trucioli, sistema antincendio, segnalazione luminosa. Consente tolleranze strette; ideale per automotive, orologeria, costruzione macchine, aerospaziale e medicale
| Diametro esterno massimo | 20 mm |
| Lunghezza tornibile | 320 mm |
| Diametro forare massimo | 10 mm |
| Diametro massimo del filattatura | 8 M |
| Diametro interno mandrino | 24 mm |
| Giri mandrino: | |
| con variatore continuo | |
| da | 200 t/min |
| fino | 10000 t/min |
| Torretta revolver: | |
| Numero posizione | 10 |
| Contro mandrino: | |
| giri: | |
| da | 200 t/min |
| fino | 5000 t/min |
| Porta-outensili: | |
| numero | 2 |
| Quantità utensili | 3 |
| Utensili di tornitura | 5 pce |
| Avanzamenti rapidi X | 20 m/min |
| Avanzamenti rapidi Y | 20 m/min |
| Collegamento 50 Hz 3x | 400 Volt |
| Motore mandrino | 3.7 / 7.5 kW |
| Potenca contro mandrino | 1.5 / 3.7 kW |
| Potenca utensili rotante | 1.5 / 2.2 kW |
| Potenza installata totale | 8 kVA |
| Peso della macchina circa | 2500 kg |
| Dimensioni macchina: | |
| Lunghezza | 2800 mm |
| Larghezza | 1370 mm |
| Altezza | 1800 mm |
| Accessori diversi: | |
| Apparecchio per controlare il processo | NORDMANN |
| Portautensili radale rotante (num.) | 3 |

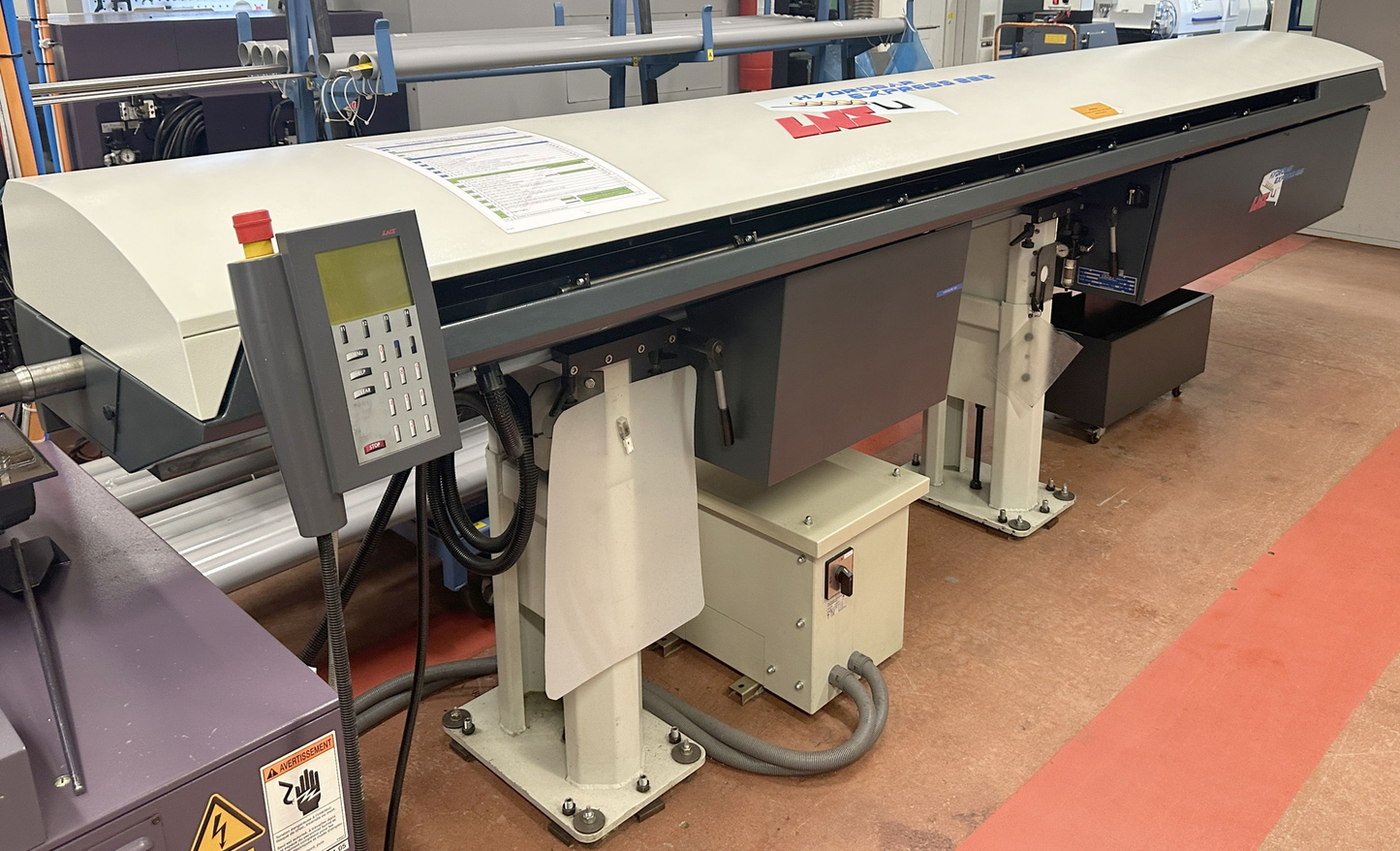

| Caricatore | |
| Fabricante | LNS |
| Tipo | Hydrobar Express 226 |
| Anno di costruzione | 1999 |
| Lunghezza massima barra | 3200 mm |
| Diametro barra | 2 - 26 mm |
| Lampada | |
| Convogliatore di trucioli | |
| Impianto antincendio | |
| Luce di stato |
