ABA EL 1006
Scarica la scheda tecnica (PDF)
Serve Aiuto? Scrivici su WhatsApp!
| Lunghezza della tavola | 1000 mm |
| Larghezza della tavola | 500 mm |
| Lunghezza di rettificatione | 1000 mm |
| Larghezza massimo rettificabile | 600 mm |
| Peso mass. su tavola | 1000 kg |
| e il centro della mola | 700 mm |
| Corsa longitudinale (X-asse) | 1300 mm |
| Corsa trasversale (Z-assi) | 600 mm |
| Corsa trasversale (y asse) | 530 mm |
| Avanzamento longitudinale automatico: | |
| con variatore continuo | |
| da | 2000 mm/min |
| fino | 35000 mm/min |
| Avanzamento trasversale automatico: | |
| con variatore continuo | |
| da | 1 mm/min |
| fino | 5000 mm/min |
| Avanzamento verticale automatico: | |
| da | 1 mm/min |
| fino | 3000 mm/min |
| Diametro della mola abrasiva | 400 mm |
| Larghezza della mola | 60 mm |
| Spessore mass. della mola | 80 mm |
| Diametro interno della mola | 127 mm |
| Giri della mola: | |
| con variatore continuo | |
| da | 1000 t/min |
| fino | 2600 t/min |
| Avanzamento micrometrico: | |
| Il più piccolo passo | 1 µm |
| Collegamento aria compressa | 6 bar |
| Collegamento 50 Hz 3x | 400 Volt |
| Potenza motore della mola | 11 kW |
| Peso della macchina circa | 5600 kg |
| Dimensioni macchina: | |
| Lunghezza | 2850 mm |
| Larghezza | 1750 mm |
| Altezza | 1850 mm |
| Accessori diversi: | |
| Refrigerazione | 250 l |
| Filtro a carta | |
| Piano magnetico: | |
| Lunghezza | 1000 mm |
| Larghezza | 500 mm |
| Ravvivatore idraulico | |
| Lubrificazione centralizzata | |
| Aspiratore nebbia d'olio (disoleatore) | AIRTECH |

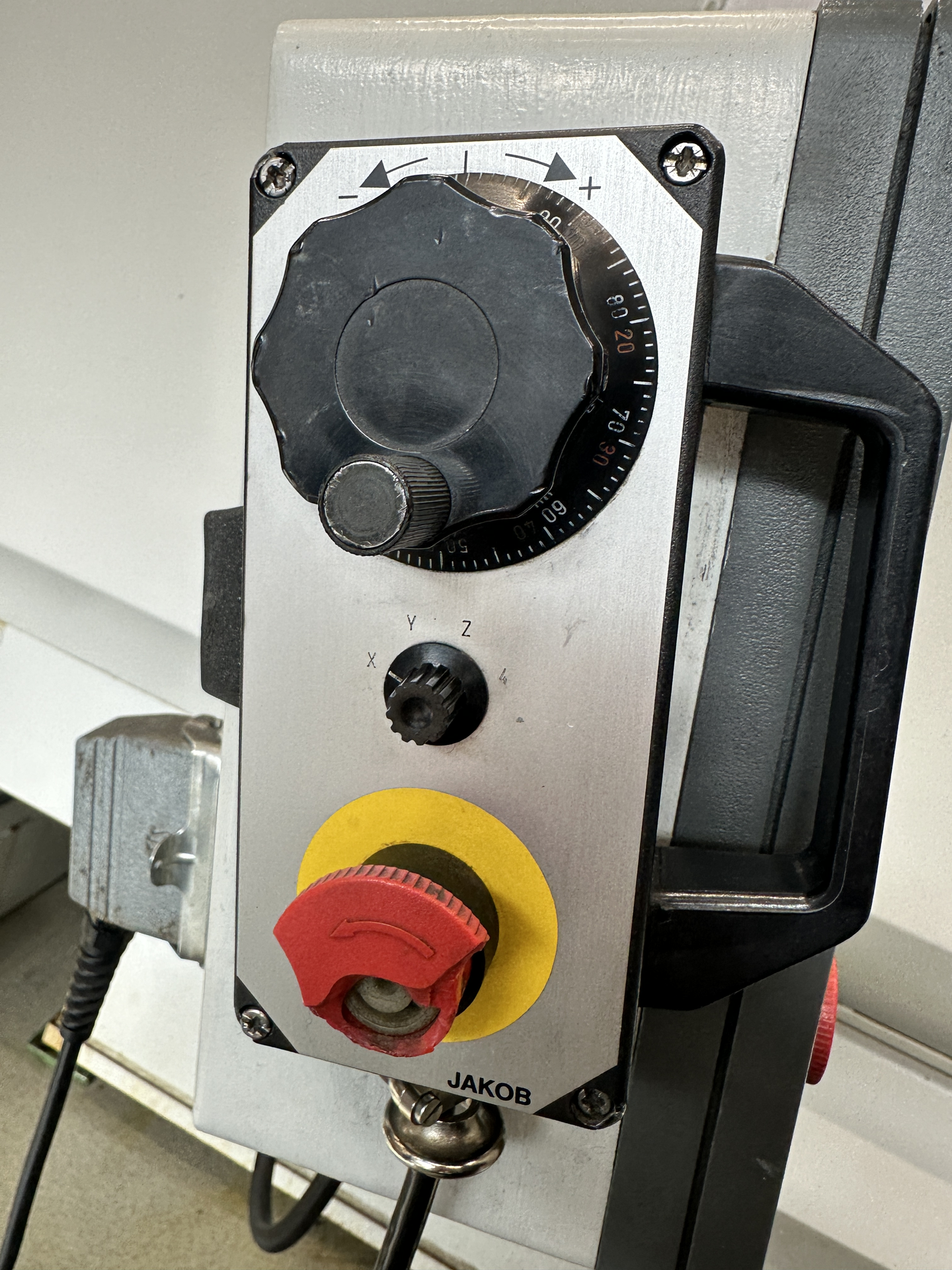

| Volantino elettronico |
ABA EL 1006 è una Rettificatrice per piani e profili, progettata per garantire precisione, alta accuratezza e affidabilità. Tavola 1000x500 mm, rettifica 1000x600 mm, carico max 1000 kg, centro mola 700 mm; corse X 1300 mm, Z 600 mm, Y 530 mm. Avanzamenti: X 2000–35000 mm/min (stepless), Z 1–5000 mm/min, verticale 1–3000 mm/min; mola Ø400 mm (L 60 mm, max 80 mm), foro 127 mm, 1000–2600 t/min; motore mola 11 kW; passo minimo 1 µm; aria 6 bar; 3x400 V 50 Hz; peso ≈5600 kg; ingombro 2850×1750×1850 mm. Accessori: serbatoio refrigerante 250 l, filtro carta, piano magnetico 1000×500 mm, ravvivatore idraulico, lubrificazione centralizzata, aspiratore nebbia AIRTECH, volantino elettronico. Consente tolleranze strette; adatta ad automotive, orologeria, costruzione macchine, aerospaziale e medicale.
Dati tecnici forniti a titolo puramente indicativo
